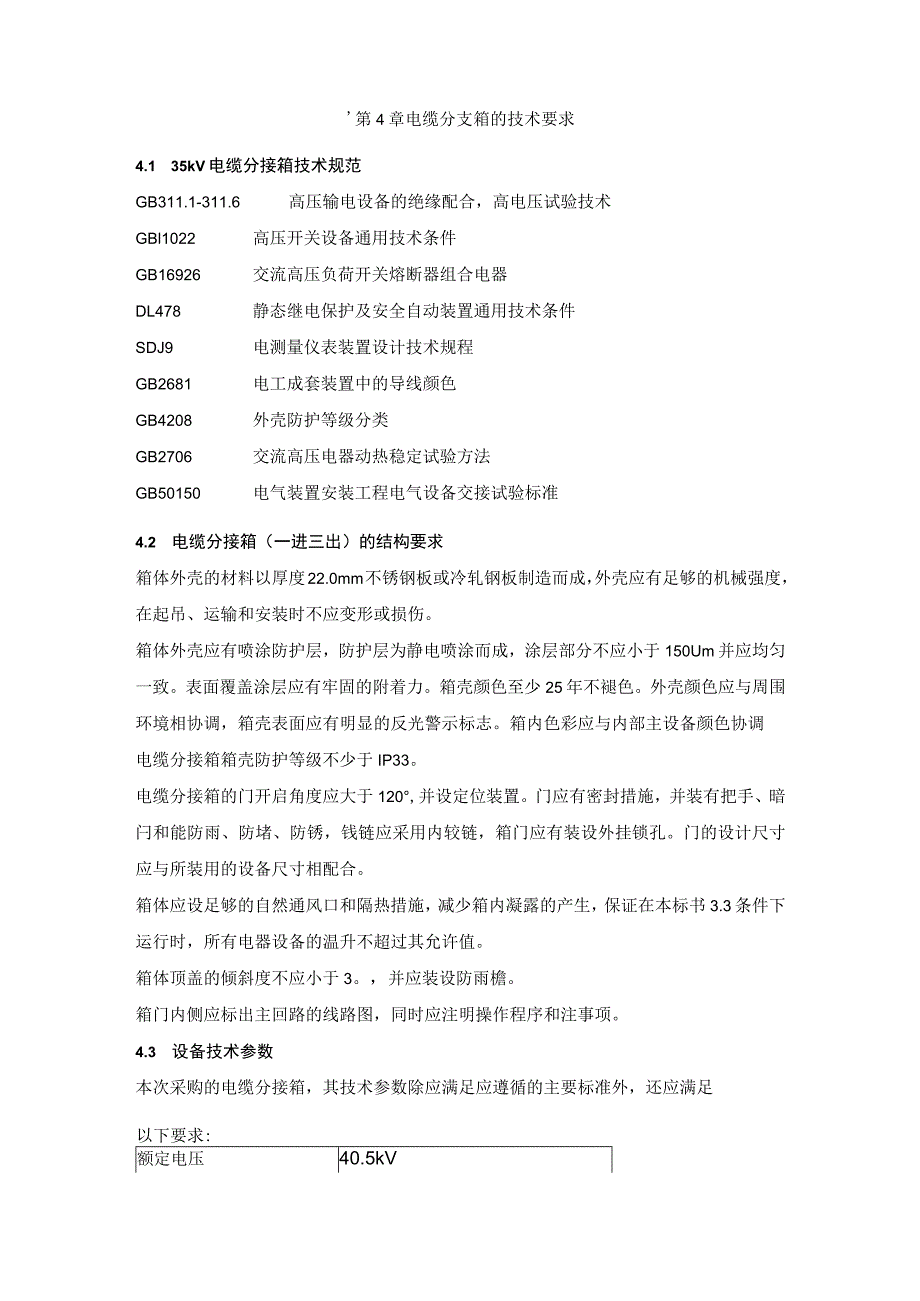

1、第4章电缆分支箱的技术要求4.1 35kV电缆分接箱技术规范GB311.1-311.6高压输电设备的绝缘配合，高电压试验技术GBl1022高压开关设备通用技术条件GB16926交流高压负荷开关熔断器组合电器DL478静态继电保护及安全自动装置通用技术条件SDJ9电测量仪表装置设计技术规程GB2681电工成套装置中的导线颜色GB4208外壳防护等级分类GB2706交流高压电器动热稳定试验方法GB50150电气装置安装工程电气设备交接试验标准4.2 电缆分接箱（一进三出）的结构要求箱体外壳的材料以厚度22.0mm不锈钢板或冷轧钢板制造而成，外壳应有足够的机械强度，在起吊、运输和安装时不应变形或损伤
2、。箱体外壳应有喷涂防护层，防护层为静电喷涂而成，涂层部分不应小于150Um并应均匀一致。表面覆盖涂层应有牢固的附着力。箱壳颜色至少25年不褪色。外壳颜色应与周围环境相协调，箱壳表面应有明显的反光警示标志。箱内色彩应与内部主设备颜色协调电缆分接箱箱壳防护等级不少于IP33。电缆分接箱的门开启角度应大于120,并设定位装置。门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈，钱链应采用内较链，箱门应有装设外挂锁孔。门的设计尺寸应与所装用的设备尺寸相配合。箱体应设足够的自然通风口和隔热措施，减少箱内凝露的产生，保证在本标书3.3条件下运行时，所有电器设备的温升不超过其允许值。箱体顶盖的倾斜度不应小

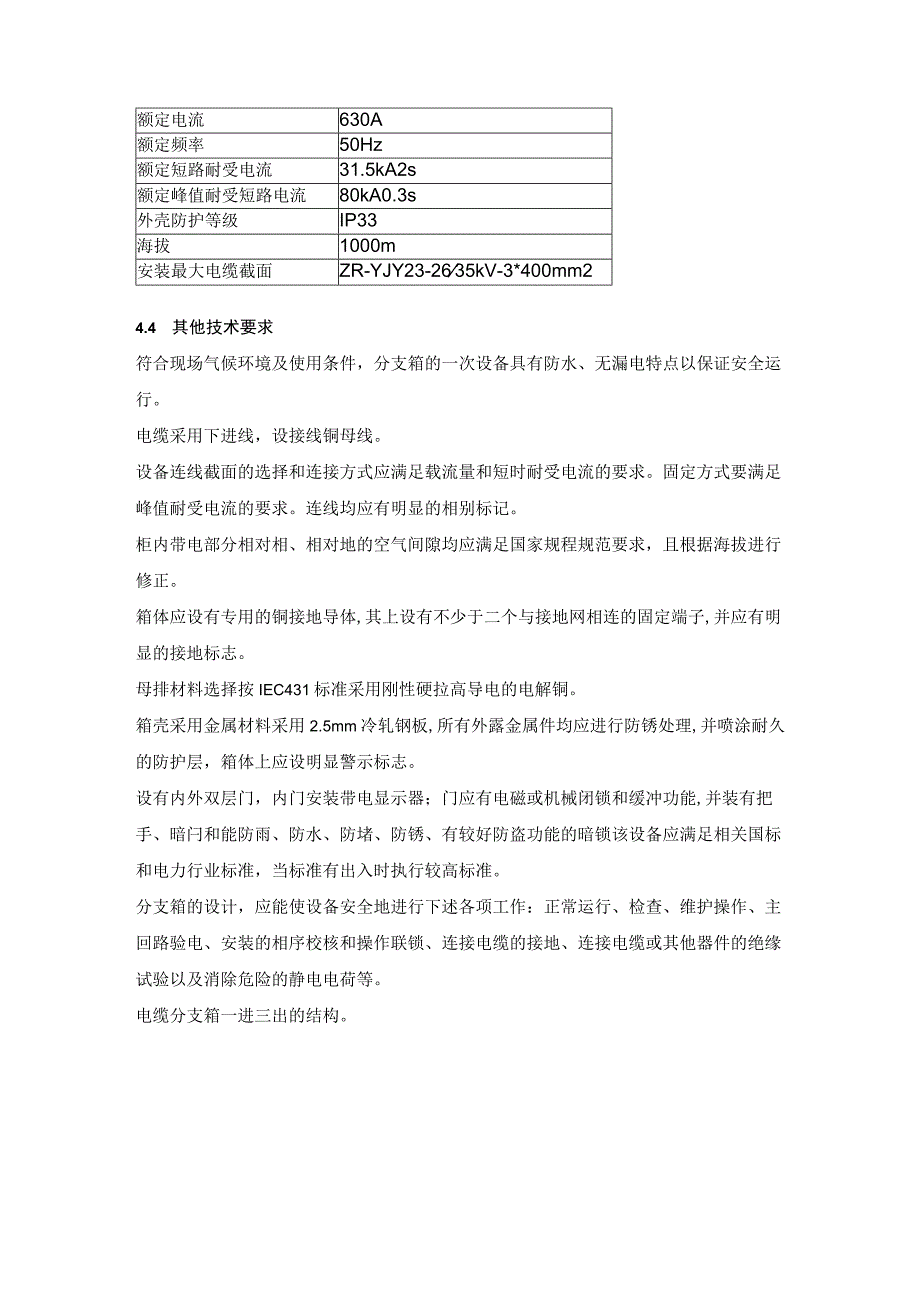

3、于3。，并应装设防雨檐。箱门内侧应标出主回路的线路图，同时应注明操作程序和注事项。4.3 设备技术参数本次采购的电缆分接箱，其技术参数除应满足应遵循的主要标准外，还应满足以下要求:额定电压40.5kV额定电流630A额定频率50Hz额定短路耐受电流31.5kA2s额定峰值耐受短路电流80kA0.3s外壳防护等级IP33海拔1000m安装最大电缆截面ZR-YJY23-2635kV-3*400mm24.4 其他技术要求符合现场气候环境及使用条件，分支箱的一次设备具有防水、无漏电特点以保证安全运行。电缆采用下进线，设接线铜母线。设备连线截面的选择和连接方式应满足载流量和短时耐受电流的要求。固定方式要
4、满足峰值耐受电流的要求。连线均应有明显的相别标记。柜内带电部分相对相、相对地的空气间隙均应满足国家规程规范要求，且根据海拔进行修正。箱体应设有专用的铜接地导体,其上设有不少于二个与接地网相连的固定端子,并应有明显的接地标志。母排材料选择按IEC431标准采用刚性硬拉高导电的电解铜。箱壳采用金属材料采用2.5mm冷轧钢板,所有外露金属件均应进行防锈处理,并喷涂耐久的防护层，箱体上应设明显警示标志。设有内外双层门，内门安装带电显示器；门应有电磁或机械闭锁和缓冲功能,并装有把手、暗闩和能防雨、防水、防堵、防锈、有较好防盗功能的暗锁该设备应满足相关国标和电力行业标准，当标准有出入时执行较高标准。分支箱

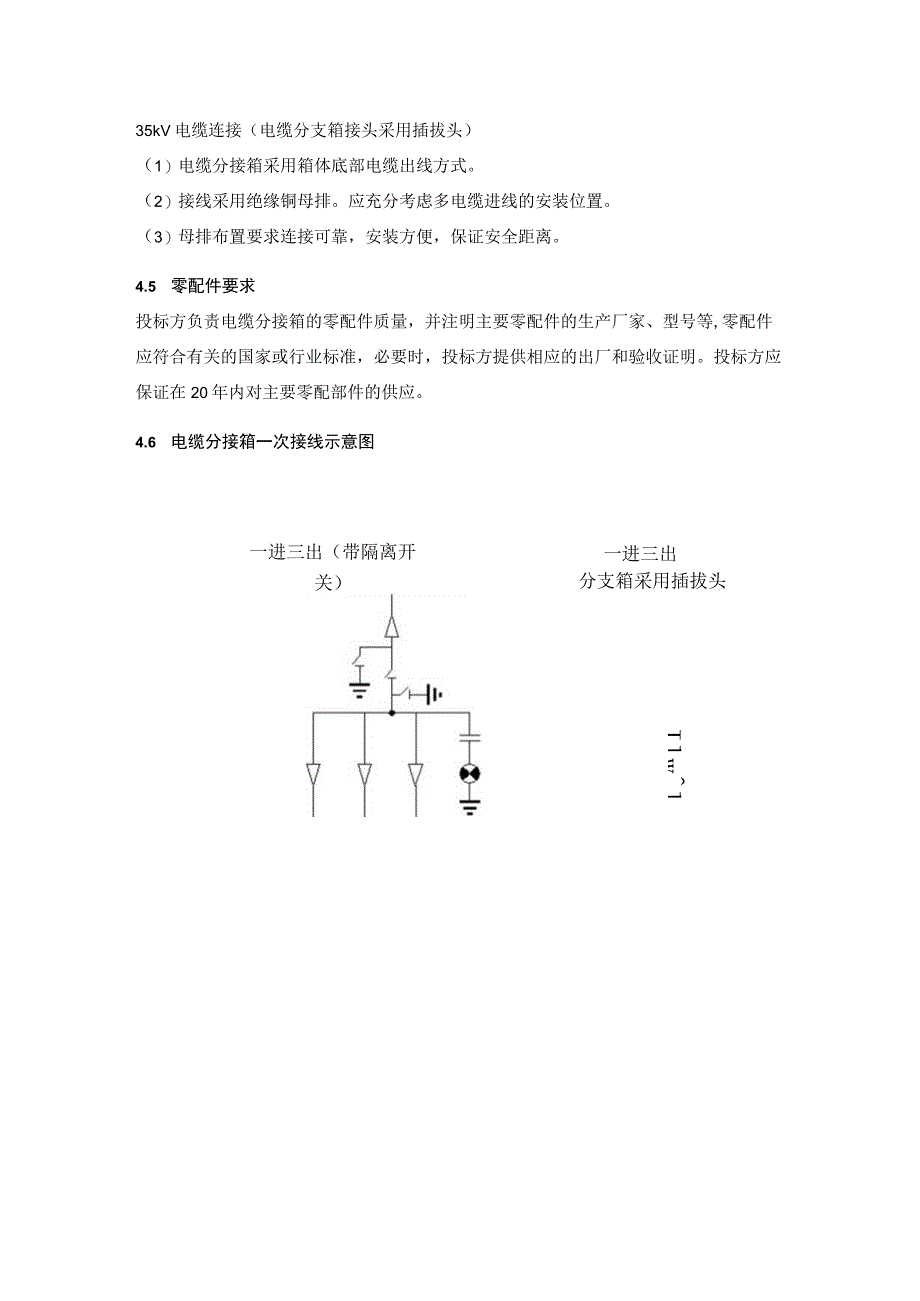

5、的设计，应能使设备安全地进行下述各项工作：正常运行、检查、维护操作、主回路验电、安装的相序校核和操作联锁、连接电缆的接地、连接电缆或其他器件的绝缘试验以及消除危险的静电电荷等。电缆分支箱一进三出的结构。35kV电缆连接（电缆分支箱接头采用插拔头）（1）电缆分接箱采用箱体底部电缆出线方式。（2）接线采用绝缘铜母排。应充分考虑多电缆进线的安装位置。（3）母排布置要求连接可靠，安装方便，保证安全距离。4.5 零配件要求投标方负责电缆分接箱的零配件质量，并注明主要零配件的生产厂家、型号等,零配件应符合有关的国家或行业标准，必要时，投标方提供相应的出厂和验收证明。投标方应保证在20年内对主要零配部件的供应。Ilwl4.6 电缆分接箱一次接线示意图一进三出（带隔离开关）分支箱采用懒头一进三出分支箱采用插拔头
