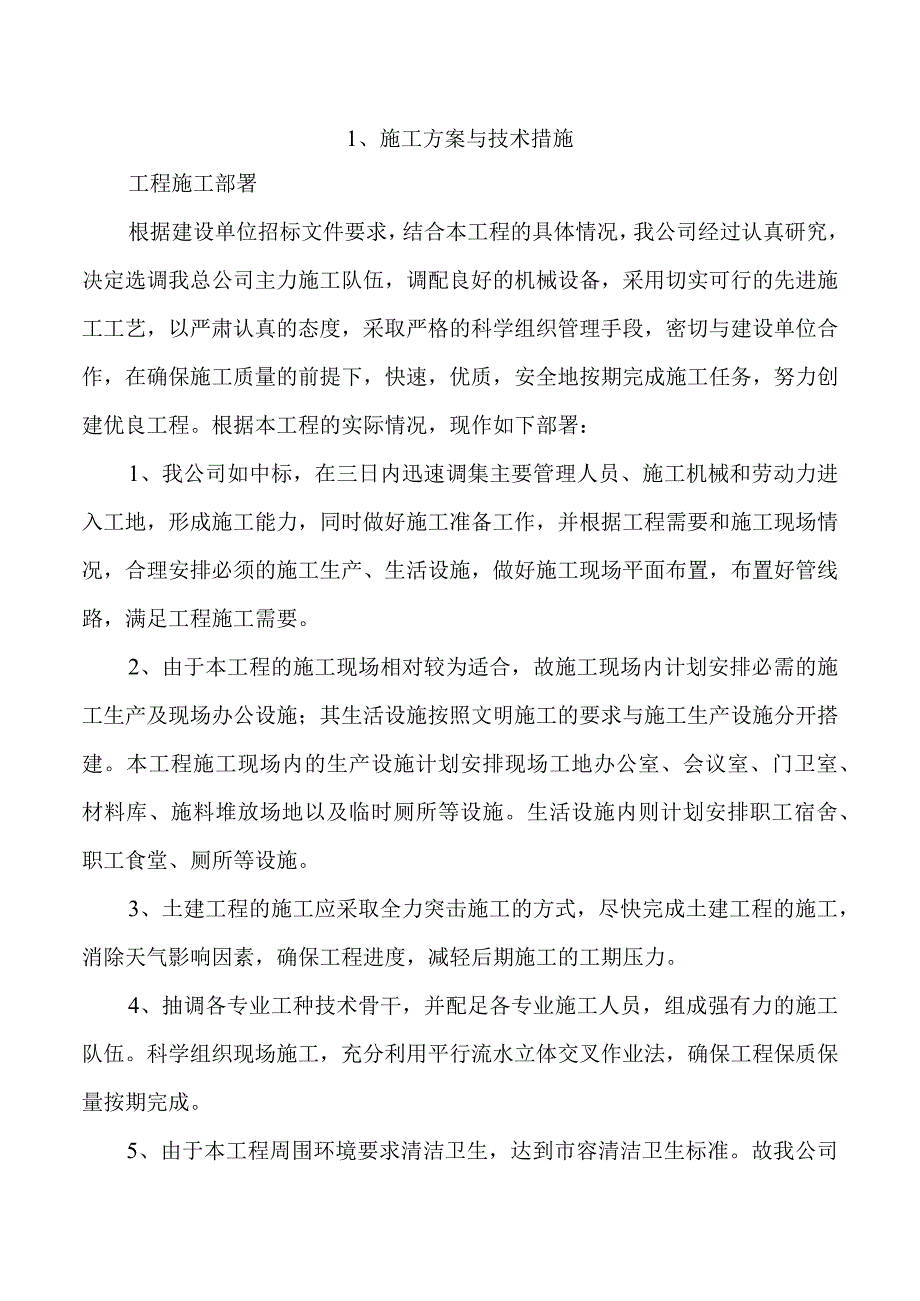

1、1、施工方案与技术措施工程施工部署根据建设单位招标文件要求，结合本工程的具体情况，我公司经过认真研究，决定选调我总公司主力施工队伍，调配良好的机械设备，采用切实可行的先进施工工艺，以严肃认真的态度，采取严格的科学组织管理手段，密切与建设单位合作，在确保施工质量的前提下，快速，优质，安全地按期完成施工任务，努力创建优良工程。根据本工程的实际情况，现作如下部署：1、我公司如中标，在三日内迅速调集主要管理人员、施工机械和劳动力进入工地，形成施工能力，同时做好施工准备工作，并根据工程需要和施工现场情况，合理安排必须的施工生产、生活设施，做好施工现场平面布置，布置好管线路，满足工程施工需要。2、由于本工
2、程的施工现场相对较为适合，故施工现场内计划安排必需的施工生产及现场办公设施；其生活设施按照文明施工的要求与施工生产设施分开搭建。本工程施工现场内的生产设施计划安排现场工地办公室、会议室、门卫室、材料库、施料堆放场地以及临时厕所等设施。生活设施内则计划安排职工宿舍、职工食堂、厕所等设施。3、土建工程的施工应采取全力突击施工的方式，尽快完成土建工程的施工，消除天气影响因素，确保工程进度，减轻后期施工的工期压力。4、抽调各专业工种技术骨干，并配足各专业施工人员，组成强有力的施工队伍。科学组织现场施工，充分利用平行流水立体交叉作业法，确保工程保质保量按期完成。5、由于本工程周围环境要求清洁卫生，达到市

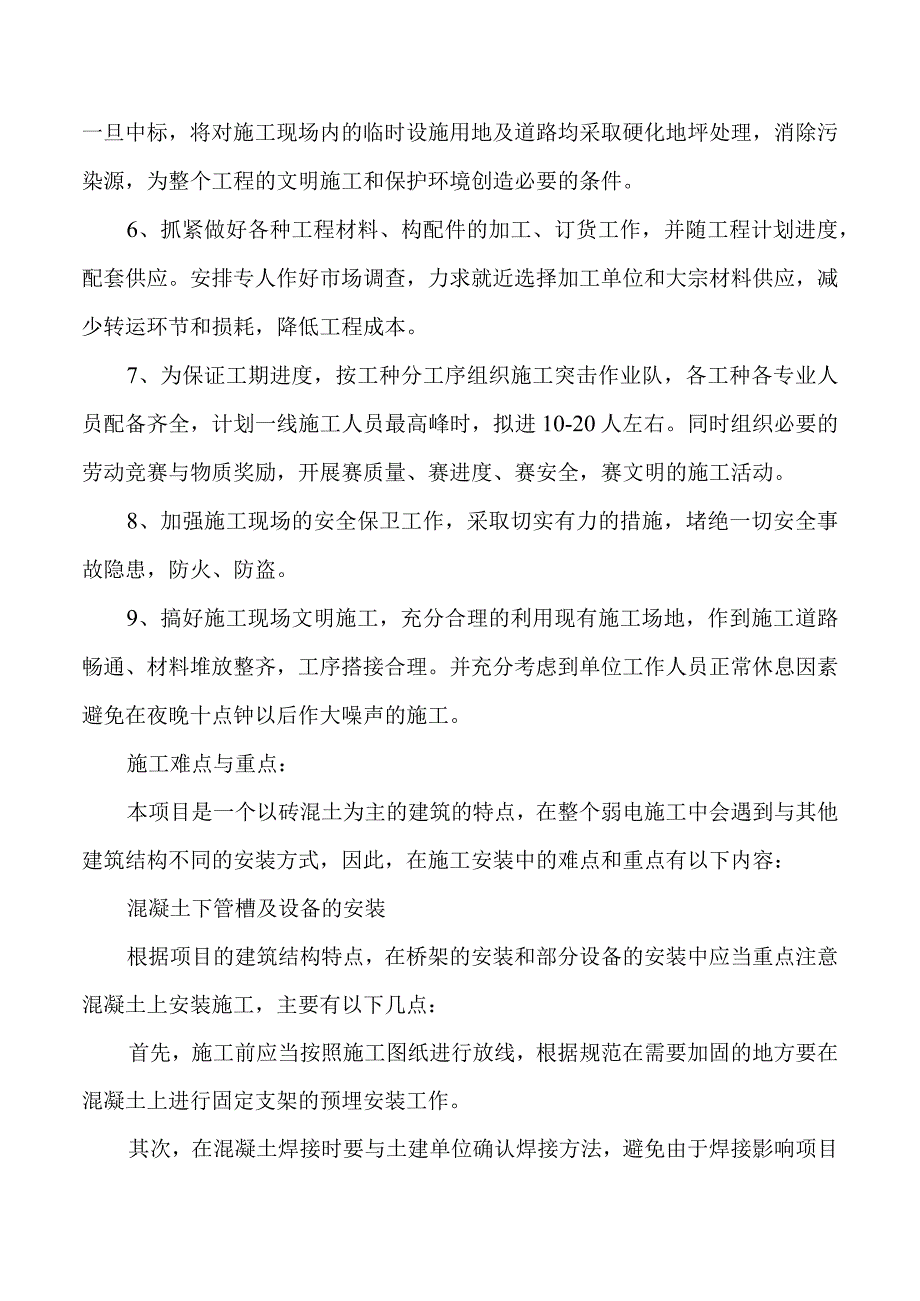

3、容清洁卫生标准。故我公司一旦中标，将对施工现场内的临时设施用地及道路均采取硬化地坪处理，消除污染源，为整个工程的文明施工和保护环境创造必要的条件。6、抓紧做好各种工程材料、构配件的加工、订货工作，并随工程计划进度，配套供应。安排专人作好市场调查，力求就近选择加工单位和大宗材料供应，减少转运环节和损耗，降低工程成本。7、为保证工期进度，按工种分工序组织施工突击作业队，各工种各专业人员配备齐全，计划一线施工人员最高峰时，拟进10-20人左右。同时组织必要的劳动竞赛与物质奖励，开展赛质量、赛进度、赛安全，赛文明的施工活动。8、加强施工现场的安全保卫工作，采取切实有力的措施，堵绝一切安全事故隐患，防火
4、、防盗。9、搞好施工现场文明施工，充分合理的利用现有施工场地，作到施工道路畅通、材料堆放整齐，工序搭接合理。并充分考虑到单位工作人员正常休息因素避免在夜晚十点钟以后作大噪声的施工。施工难点与重点：本项目是一个以砖混土为主的建筑的特点，在整个弱电施工中会遇到与其他建筑结构不同的安装方式，因此，在施工安装中的难点和重点有以下内容：混凝土下管槽及设备的安装根据项目的建筑结构特点，在桥架的安装和部分设备的安装中应当重点注意混凝土上安装施工，主要有以下几点：首先，施工前应当按照施工图纸进行放线，根据规范在需要加固的地方要在混凝土上进行固定支架的预埋安装工作。其次，在混凝土焊接时要与土建单位确认焊接方法，

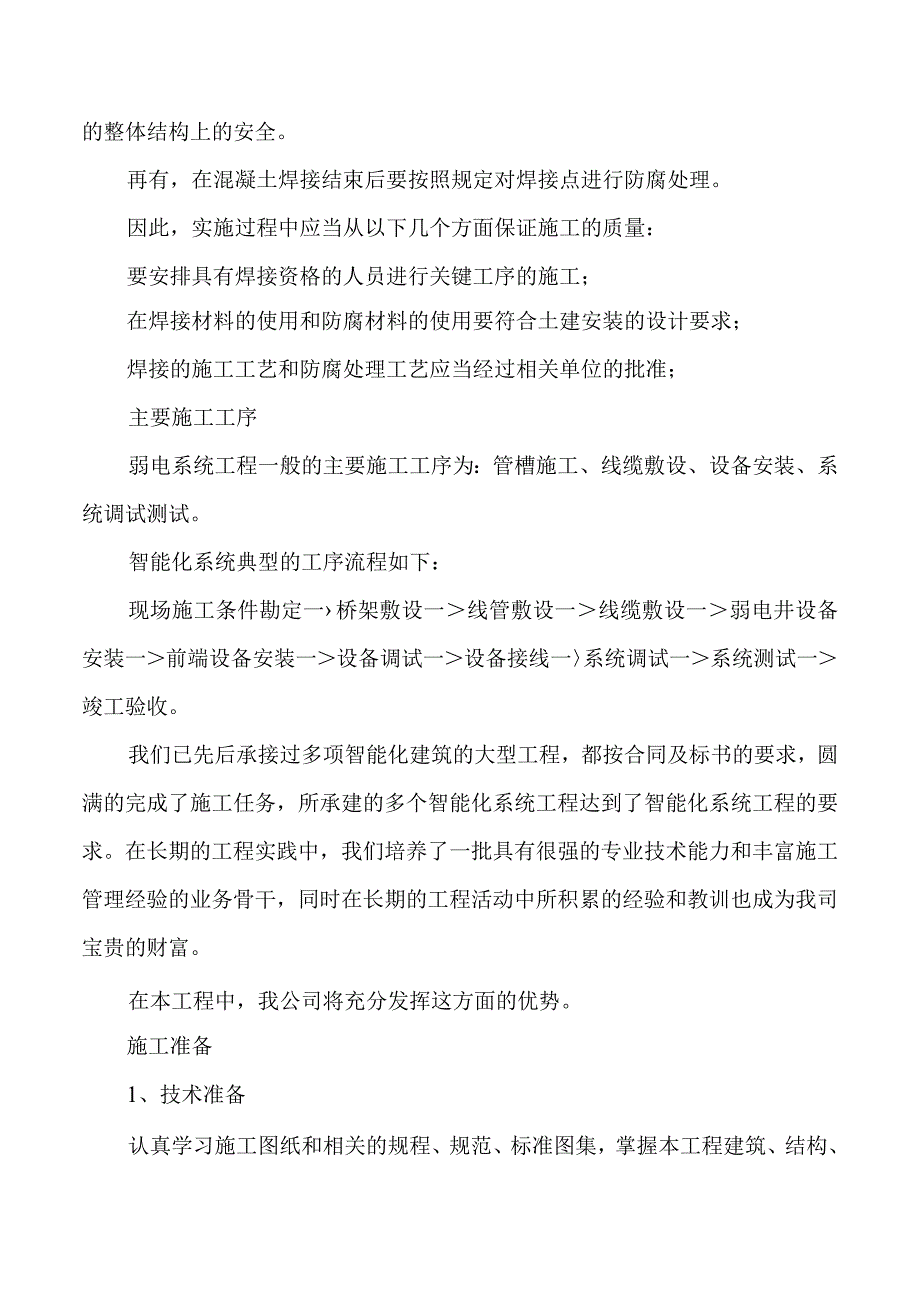

5、避免由于焊接影响项目的整体结构上的安全。再有，在混凝土焊接结束后要按照规定对焊接点进行防腐处理。因此，实施过程中应当从以下几个方面保证施工的质量：要安排具有焊接资格的人员进行关键工序的施工；在焊接材料的使用和防腐材料的使用要符合土建安装的设计要求；焊接的施工工艺和防腐处理工艺应当经过相关单位的批准；主要施工工序弱电系统工程一般的主要施工工序为：管槽施工、线缆敷设、设备安装、系统调试测试。智能化系统典型的工序流程如下：现场施工条件勘定一桥架敷设一线管敷设一线缆敷设一弱电井设备安装一前端设备安装一设备调试一设备接线一系统调试一系统测试一竣工验收。我们已先后承接过多项智能化建筑的大型工程，都按合同及
6、标书的要求，圆满的完成了施工任务，所承建的多个智能化系统工程达到了智能化系统工程的要求。在长期的工程实践中，我们培养了一批具有很强的专业技术能力和丰富施工管理经验的业务骨干，同时在长期的工程活动中所积累的经验和教训也成为我司宝贵的财富。在本工程中，我公司将充分发挥这方面的优势。施工准备1、技术准备认真学习施工图纸和相关的规程、规范、标准图集，掌握本工程建筑、结构、安装的形式和特点，明确各专业的设计要求和标准。认真进行图纸预审，为参加图纸会审做好准备。图纸预审的内容是：施工图纸是否完整齐全，施工图说明与其总说明内容是否相符。建筑施工图、结构施工图和设备安装施工图之间在尺寸、标高、轴线以及预留孔洞
7、、说明方面有无矛盾。各专业、各工种的施工图及其组成部分之间有无矛盾和错误。合理化的建议进一步补充和完善施工组织设计的内容，编制特殊工序施工方案。制定质量和安全生产交底程序，编写各分部分项及各工种技术质量和安全生产交底卡。组织专业人员编制施工图预算和材料大表。编制材料供应计划、劳动力进出场计划、机械设备需用量计划、构件计划。进行木工翻样、为编制模板计划提供依据；安排进行钢筋翻样，为钢筋制作做好准备。制定培训计划并上报公司劳动工资部，分工种分班组对进场职工进行培训。现场准备与业主办理现场移交手续，了解建设场地红线桩，水准引点，地质勘探报告等资料。物资设备在公司发布的“合格分供方目录”中选择材料供应
8、单位，与之签订材料供应合同。落实机械设备以及各种工具用具，按计划组织进场。各类施工机械、设备进场前应做好维护保养工作，保证进场机械设备完好使用。计划编制充分做好施工前期准备工作，本工程项目经理部主要组成人员及时就位开展工作。按照本项目工期目标和施工进度计划安排，应编制单位工程月、旬作业计划，制订分阶段、分楼层劳动力、材料、构配件及设施料用量计划。现场施工管理为了实现本项目确定的质量和工期目标，应严格贯彻执行我总公司根据ISO900L2000国际质量标准建立的标准化质量保证体系，科学管理，精心施工，为广大群众提供满意、适用的生产、生活环境。本项目我公司拟按照优良工程质量等级标准组织施工，土建、安
9、装工程协同作业，相互配合尤其重要，应建立健全现场碰头会制度。碰头会由项目经理主持，协调土建、安装和装饰作业队伍之间、总包和分包之间的协作关系，避免相互推委和发生不必要的返工事故。为了处理好和建设单位之间合作关系，甲、乙方应定期召开工作例会，研究和解决施工中存在的问题。我总公司项目部管理人员应虚心听取建设单位的意见，改善我们的管理工作，保障正常的施工秩序。总平面布置施工现场平面布置原则平面随着工程施工进度进行布置和安排，阶段平面布置要与该阶段施工重点相适应。在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入、临时堆放场地的优化合理布置。施工现场平面布置应结合创建文明施工工地进行综合考虑
10、，并为其打好基础，严格执行上级有关文明施工的各类文件规定，做到现场四周围档稳固美观，施工道路硬化平坦，物资材料堆放整齐有序，标牌醒目禁令明显，办公设施整洁干净，管理规范、安全达标。施工现场总体布局施工现场临设布局由于本工程的施工现场相对较为适合，故施工现场内计划安排必需的施工生产及现场办公设施；其生活设施按照文明施工的要求与施工生产设施分开搭建。本工程施工现场内的生产设施计划安排现场工地办公室、会议室、门卫室、材料库以及临时厕所等设施。生活设施则计划安排职工宿舍、职工食堂、职工活动室、厕所等设施。为在施工场地进线有序地组织现场的平面及立体交叉作业，确保做到文明施工，施工平面管理由项目副经理负责
11、，进行全面的平衡调度。现场办公室，为轻钢结构活动房形式，并对活动房内外作装饰装修，达到标准化现场办公室的条件。临时厕所，墙面贴150X200白色瓷砖，地面铺防滑地砖，做木龙骨塑料板吊顶装修。并安排专人每天冲洗厕所，保持整洁卫生。按照施工总平面布置图，安排砌筑围墙，搭建临设，硬化施工道路和材料堆场，以及给水、供电线路敷设工作。做好施工现场各种标语和警示牌。本工程弱电系统工程对于不同时期在施工时又有不同的特点，所以我们总结系统相应的施工特点，制定系统施工工艺。1.1 施工总工序计划及措施1.2 视频监控系统安装施工工艺与施工要点1）工艺流程分线箱安装一线路敷设终端设备安装机房设备安装设备接线、调试
12、2）施工要点（1）分线箱安装箱体板与框架应与建筑物表面配合严密。安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。严禁采用电焊或气焊将箱体与预埋管口焊在一起。明装分线箱安装高度为底边距地1.4米。明装壁挂式分线箱、端子箱时，先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱底与墙面平齐。解码器箱通常安装在现场摄像机附近，可安装在吊顶内，但要预留检修口，室外安装时要具有良好的防水性。（2）线路敷设布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上，不同电压的线缆应分类绑扎。管内穿入多根线缆时，线缆之间不得相互拧绞，管内
13、不得有接头，接头必须在线盒（箱）处连接。进入机柜后的线缆应分别进入机架内分线槽或分别绑扎固定。引至摄像机终端的线缆应留有一米的余量，摄像机的同轴电缆和电源线及控制线均应固定，不应用与终端摄像机的插头承受电缆自重。所敷设的线缆两端必须做标记。（3）终端设备安装摄像机护罩及支架的安装应符合设计要求，固定要安全可靠，水平和俯、仰角应能在设计要求的范围内灵活调整。摄像机应安装在监视目标附近不宜受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装高度，室内应距地面2.55米或吊顶下0.2米处，室外应距地面3.510米，不低于3.5米。电梯内摄像机应安装在电梯厢顶部、电梯操作处的对角处，并应
14、能监视电梯内全景。镜头与摄像机的选择应互对应。CS型镜头应安装在CS型摄像机上;C型镜头应安装在C型摄像机上。但当无法配套使用时，CS型镜头可以安装在C型接口的摄像机上，还要附加一个CS改C型镜座接圈，但C型镜头不能安装在CS型接口的摄像机上。在搬运和安装摄像机过程中，严禁打开镜头盖。（4）机房设备安装电视墙的底座应与地面固定，电视墙安装应竖直平稳，垂直偏差不得超过1%。多个电视墙并排在一起，面板应在同一平面上并与基准线平行,前后偏差不大于3mm,两个机架间缝隙不得大于3mm。安装在电视墙内设备应牢固、端正；电视墙机架上的固定螺丝、垫片和弹簧垫圈均应紧固不得遗漏。控制台安装位置应符合设计要求。
15、控制台安放竖直，台面水平；附件完整，无损伤，螺丝紧固，台面整洁无划痕，台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象。监视器应安装在电视墙或控制台上。其安装位置应使屏幕不受外来光直射；监视器、矩阵主机、长时延录像机等设备外部可调节部分，应暴露在控制台外便于操作的位置。（5）设备接线调试接线前，将已布放的线缆再次进行对地与线间绝缘摇测。机房设备采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。接地电阻值不应大于4C；采用联合接地时，接地电阻值不应大于1。摄像机安装前，应先调节好光圈、镜头，再对摄像机进行初装，经通电试看、细调，检查各项功能，观察监视区的覆盖范围和图像质量，符合要求后方可固定。安装完后，对所有设备进行通电联调，检测各设备功能及摄像效果，完全达到功能和视觉效果要求后，方可投入使用。1.3 综合管路系统安装工艺与施工要点管槽线缆施工是整体施工的基础。它直接影响到整体的工程进度和工程质量。根据我公司长期的工程活动，我们将针对线管施工和桥架安装两个方面论述，施工过程中的难点和重点，并着重介绍我公司在桥架施工方面的施工方案。施工工艺管路敷设工艺流程会，庭国彼明管敷设混泥土暗埋敷设吊顶内、护靖板内管路敷设线槽安装工艺流程图+然招黑
