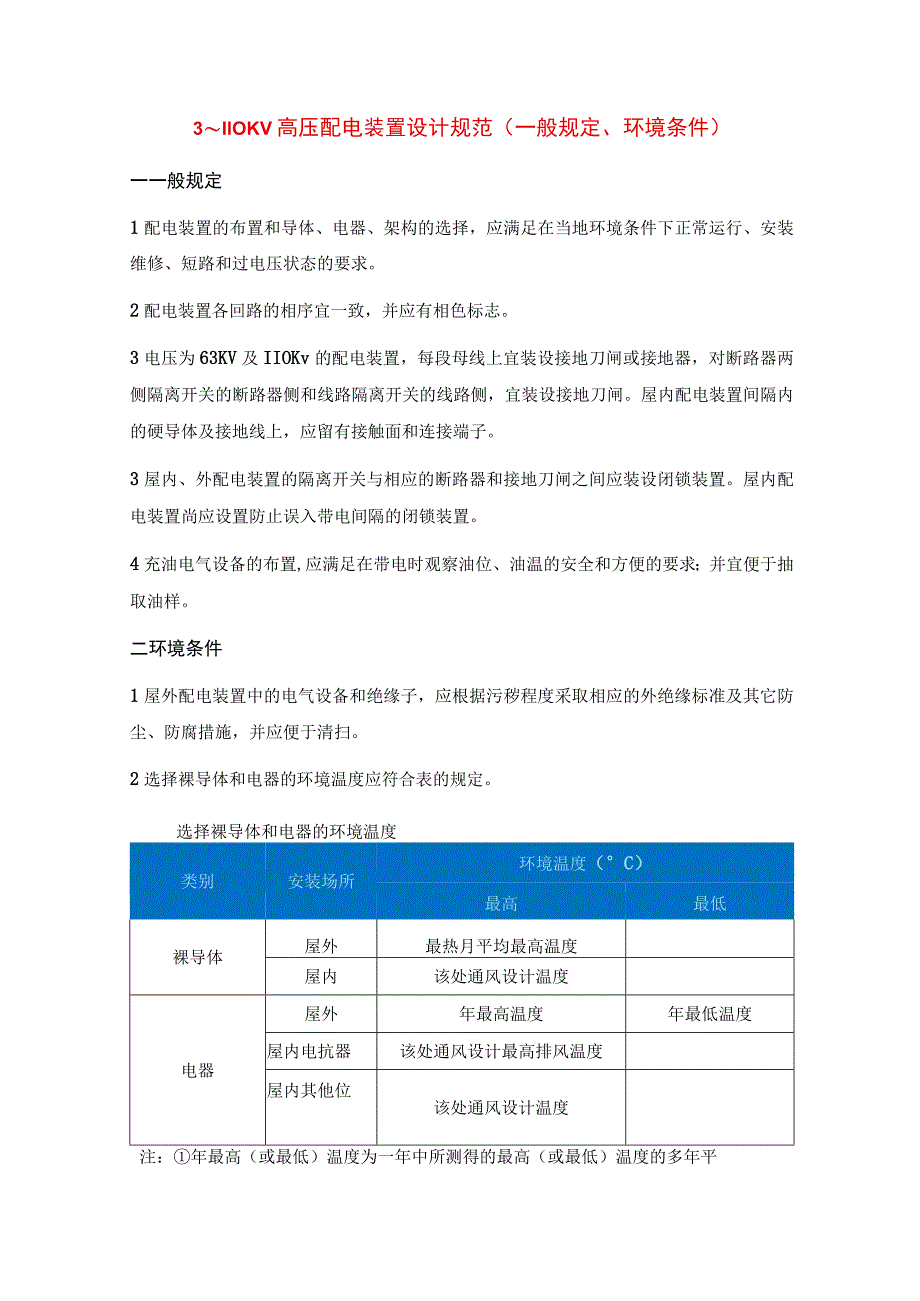

1、3IlOKV高压配电装置设计规范（一般规定、环境条件）一一般规定1配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。2配电装置各回路的相序宜一致，并应有相色标志。3电压为63KV及IIOKv的配电装置，每段母线上宜装设接地刀闸或接地器，对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜装设接地刀闸。屋内配电装置间隔内的硬导体及接地线上，应留有接触面和连接端子。3屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。屋内配电装置尚应设置防止误入带电间隔的闭锁装置。4充油电气设备的布置,应满足在带电时观察油位、油温的安全
2、和方便的要求；并宜便于抽取油样。二环境条件1屋外配电装置中的电气设备和绝缘子，应根据污秽程度采取相应的外绝缘标准及其它防尘、防腐措施，并应便于清扫。2选择裸导体和电器的环境温度应符合表的规定。选择裸导体和电器的环境温度类别安装场所环境温度（C）最高最低裸导体屋外最热月平均最高温度屋内该处通风设计温度屋外年最高温度年最低温度电器屋内电抗器该处通风设计最高排风温度屋内其他位该处通风设计温度注：年最高（或最低）温度为一年中所测得的最高（或最低）温度的多年平均值。 最热月平均最高温度为最热月每日最高温度的月平均值，取多年平均值。 选择屋内裸导体及其它电器的环境温度，若该处无通风设计温度资料时,可取最热

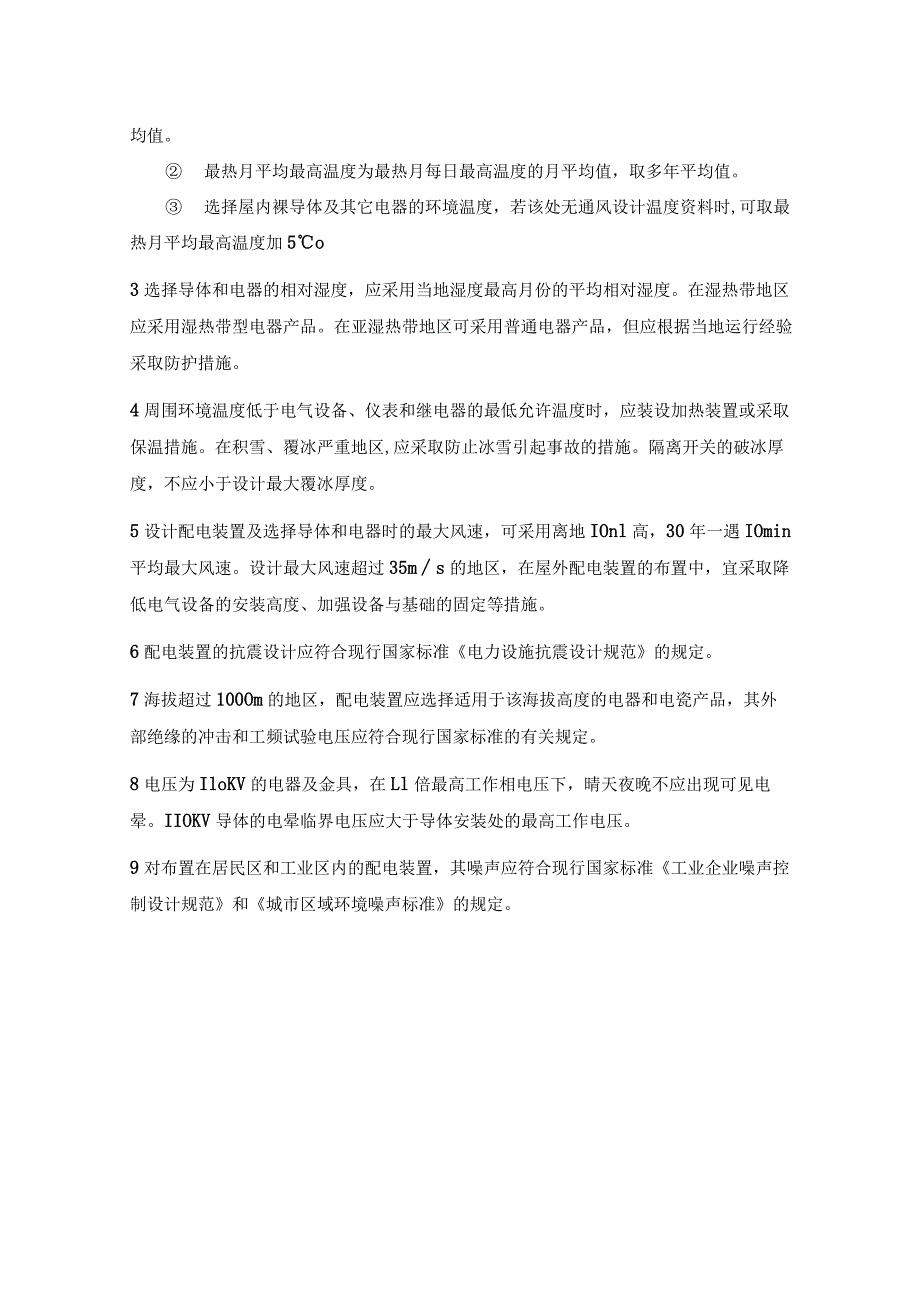

3、月平均最高温度加5o3选择导体和电器的相对湿度，应采用当地湿度最高月份的平均相对湿度。在湿热带地区应采用湿热带型电器产品。在亚湿热带地区可采用普通电器产品，但应根据当地运行经验采取防护措施。4周围环境温度低于电气设备、仪表和继电器的最低允许温度时，应装设加热装置或采取保温措施。在积雪、覆冰严重地区,应采取防止冰雪引起事故的措施。隔离开关的破冰厚度，不应小于设计最大覆冰厚度。5设计配电装置及选择导体和电器时的最大风速，可采用离地IOnl高，30年一遇IOmin平均最大风速。设计最大风速超过35ms的地区，在屋外配电装置的布置中，宜采取降低电气设备的安装高度、加强设备与基础的固定等措施。6配电装置的抗震设计应符合现行国家标准电力设施抗震设计规范的规定。7海拔超过100Om的地区，配电装置应选择适用于该海拔高度的电器和电瓷产品，其外部绝缘的冲击和工频试验电压应符合现行国家标准的有关规定。8电压为IloKV的电器及金具，在Ll倍最高工作相电压下，晴天夜晚不应出现可见电晕。IIOKV导体的电晕临界电压应大于导体安装处的最高工作电压。9对布置在居民区和工业区内的配电装置，其噪声应符合现行国家标准工业企业噪声控制设计规范和城市区域环境噪声标准的规定。
