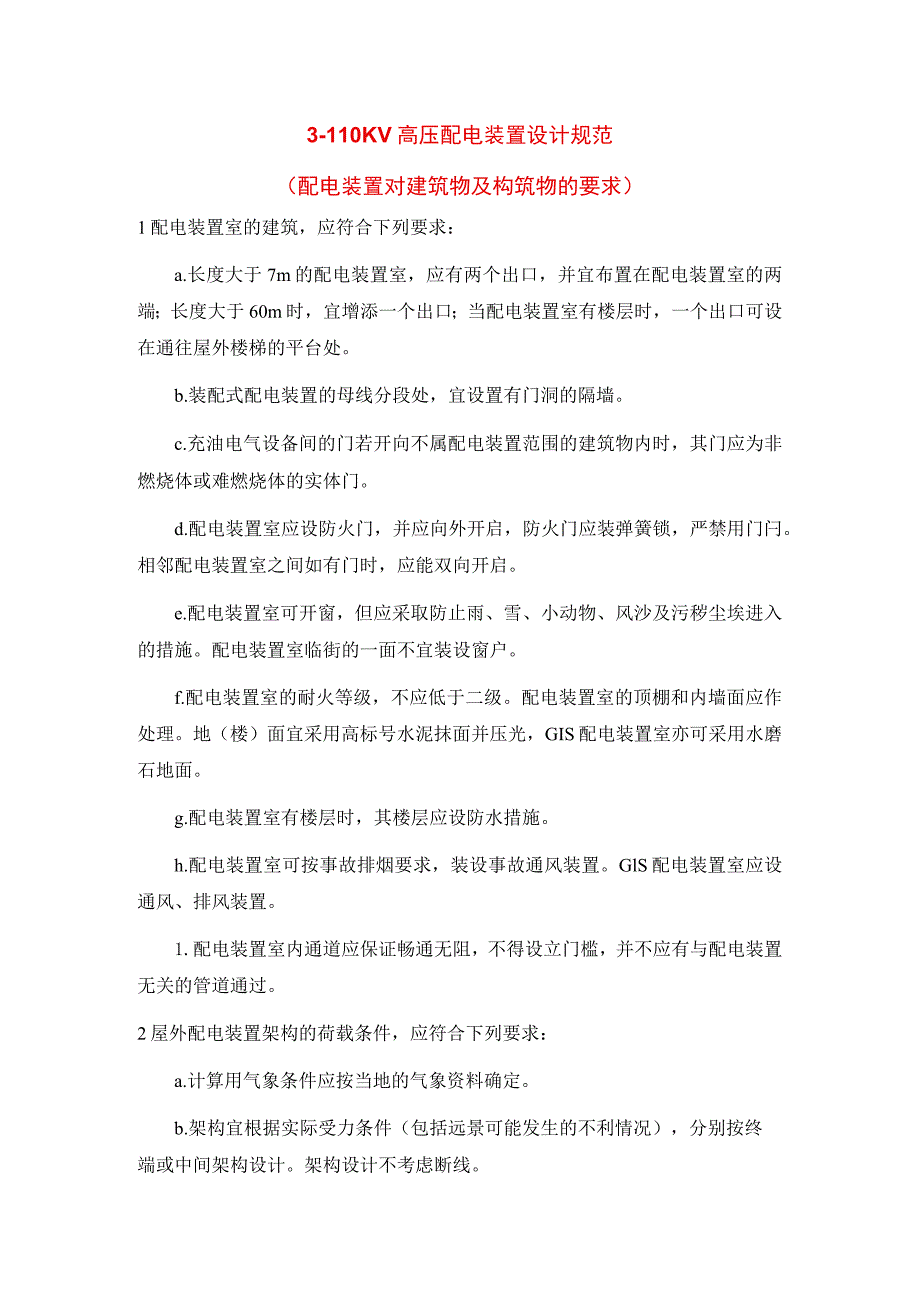

1、3-110KV高压配电装置设计规范（配电装置对建筑物及构筑物的要求）1配电装置室的建筑，应符合下列要求：a.长度大于7m的配电装置室，应有两个出口，并宜布置在配电装置室的两端；长度大于60m时，宜增添一个出口；当配电装置室有楼层时，一个出口可设在通往屋外楼梯的平台处。b.装配式配电装置的母线分段处，宜设置有门洞的隔墙。c.充油电气设备间的门若开向不属配电装置范围的建筑物内时，其门应为非燃烧体或难燃烧体的实体门。d.配电装置室应设防火门，并应向外开启，防火门应装弹簧锁，严禁用门闩。相邻配电装置室之间如有门时，应能双向开启。e.配电装置室可开窗，但应采取防止雨、雪、小动物、风沙及污秽尘埃进入的措施
2、。配电装置室临街的一面不宜装设窗户。f.配电装置室的耐火等级，不应低于二级。配电装置室的顶棚和内墙面应作处理。地（楼）面宜采用高标号水泥抹面并压光，GIS配电装置室亦可采用水磨石地面。g.配电装置室有楼层时，其楼层应设防水措施。h.配电装置室可按事故排烟要求，装设事故通风装置。GlS配电装置室应设通风、排风装置。1.配电装置室内通道应保证畅通无阻，不得设立门槛，并不应有与配电装置无关的管道通过。2屋外配电装置架构的荷载条件，应符合下列要求：a.计算用气象条件应按当地的气象资料确定。b.架构宜根据实际受力条件（包括远景可能发生的不利情况），分别按终端或中间架构设计。架构设计不考虑断线。C.架构设

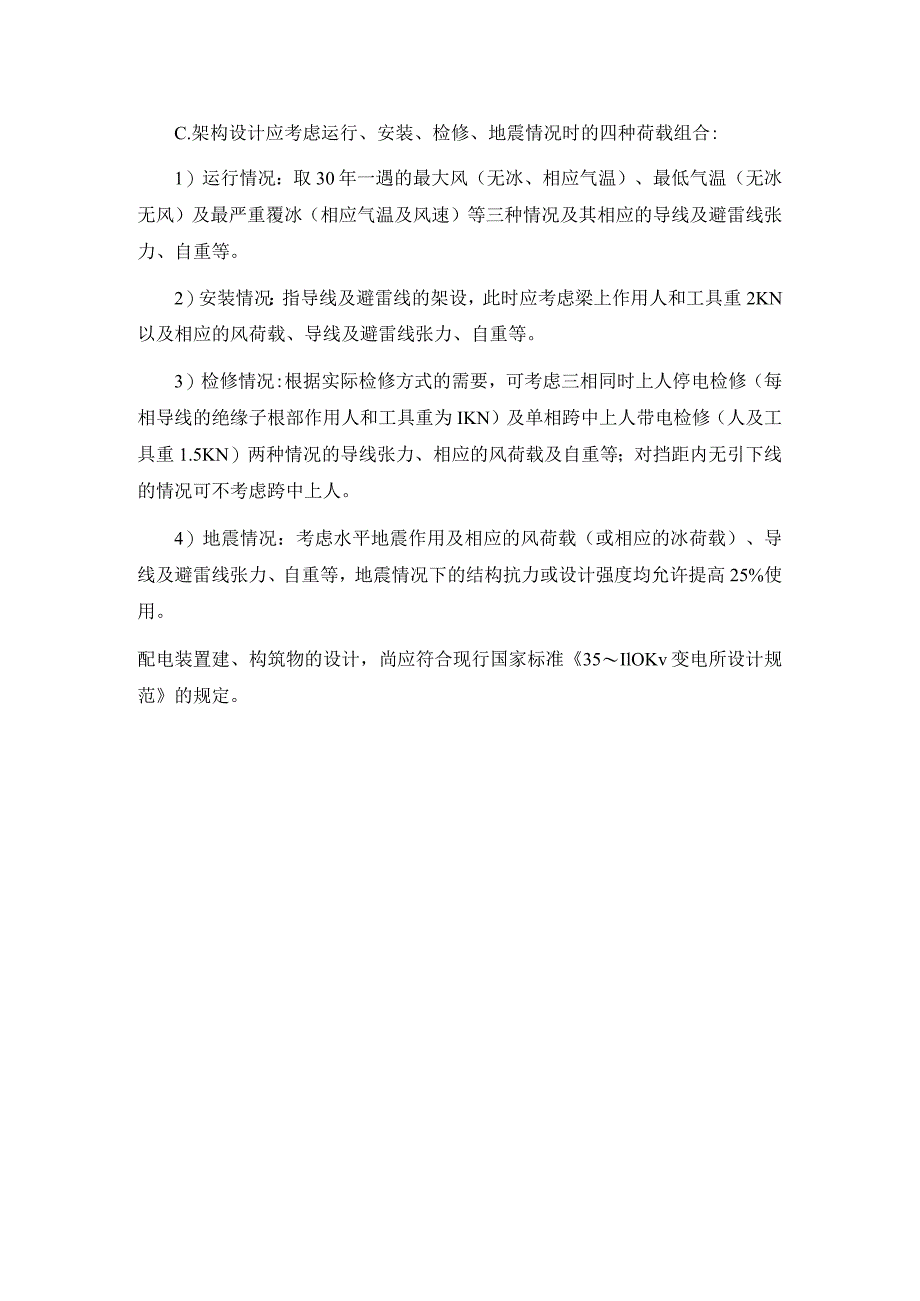

3、计应考虑运行、安装、检修、地震情况时的四种荷载组合:1）运行情况：取30年一遇的最大风（无冰、相应气温）、最低气温（无冰无风）及最严重覆冰（相应气温及风速）等三种情况及其相应的导线及避雷线张力、自重等。2）安装情况：指导线及避雷线的架设，此时应考虑梁上作用人和工具重2KN以及相应的风荷载、导线及避雷线张力、自重等。3）检修情况:根据实际检修方式的需要，可考虑三相同时上人停电检修（每相导线的绝缘子根部作用人和工具重为IKN）及单相跨中上人带电检修（人及工具重1.5KN）两种情况的导线张力、相应的风荷载及自重等；对挡距内无引下线的情况可不考虑跨中上人。4）地震情况：考虑水平地震作用及相应的风荷载（或相应的冰荷载）、导线及避雷线张力、自重等，地震情况下的结构抗力或设计强度均允许提高25%使用。配电装置建、构筑物的设计，尚应符合现行国家标准35IlOKv变电所设计规范的规定。
