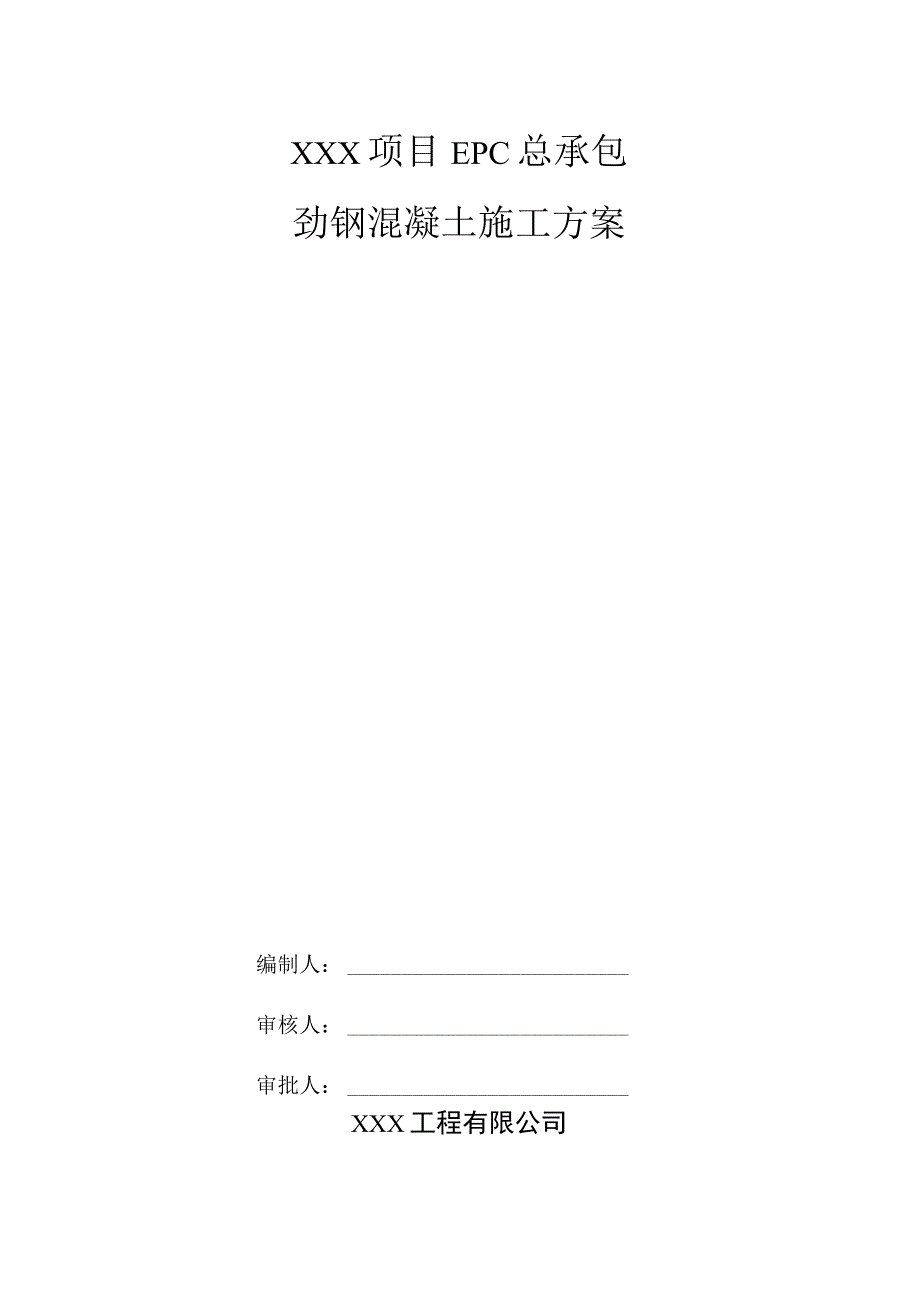

1、XXX项目EPC总承包劲钢混凝土施工方案编制人：审核人：审批人：XXX工程有限公司第一章编制依据5-5i62.1Lle/5262.2劲钢混凝土结构概况62.3劲钢混凝土结构施工重难点72. 3.1钢结构与土建结构交叉配合施工73. 3.2厚板焊接质量控制7第三章施工安排93.1 管理人员配置及职责94. 2整体施工思路104.1 施工区段划分104.2 工程施工重难点分析及应对措施10第四章施工进度计划11第五章资源配置Vt划125.1力ijVl划125.2 机具、设备配置计划125.3 技术复核和隐蔽验收计划135.4 施工试验检验计划135. 5测量计量仪器配置计划13第六章施工方法及工艺
2、要求156. 1方案及技术参数156.2施工工艺流程166.3施工要点166.3.1型钢柱加工制作1663.2166.3.3柱脚二次灌浆料206.3.4框架柱钢筋安装206.3.5框架梁钢筋绑扎216.3.6型钢柱模板支设216.3.7型钢柱混凝土浇筑216.4细部节点大样226. 5马曳1【攵2247. 6攵Zi24第七章质量保证措施258. 1工程质量目标259. 2质量控制总体思路2510. 质量控制标准287.3.1型钢安装质量控制标准287.3.2钢筋分项工程质量控制标准327.3.3型钢与钢筋连接327.3.4模板分项工程质量控制标准347.3.5混凝土分项工程质量控制标准347.
3、3.6确定质量控制点35第八章职业健康安全管理措施388.1职业健康安全重大危险源388.2安全生产管理制度408.2.1安全教育培训制度408.2.2安全生产检查制度408.2.3安全技术交底制度418.3安全生产保证措施418.3.1钢结构吊装机械418.3.2信号指挥和起重作业管理418.3.3爬梯和防坠器428.3.4钢梁吊笼428.3.5立杆式双道安全绳438.3.6消防安全保障措施438.3.7彳也才日448.4安全生产应急预案468.4.1目的及适用范围468. 4.2应急预案的施工组织469. 4.3应急预案小组职责和联系方式4610. 4.4应急物货47第九章环境吕理Vl*划
4、4911. 1环境保护重点控制内容与实施目标4912. 扬尘控制措施4913. 垃圾的清运、回收及控制4914. 噪声的控制措施51第十章成品保护管理计划5210.1 成品保护管理组织和职责分工5210.2 成品保护计划及保证措施5210 .2.1制作加工成品保护措施5211 .2.2运输过程成品保护措施5210. 2.3现场施工成品保护措施52第-1章新冠肺炎疫情防控措施54111目K*10.2 组织管理5410.3 工作要求5610.4 施工中具体措施5810.5 上报制度与责任追究5911. 6新型冠状病毒感染肺炎定点上报联系医院60第一章编制依据序号类别文件名称编号1技术规范建设工程项
5、目管理规范GB/T50326-20172工程测量规范GB50026-20073组合结构设计规范JGJ138-20164钢一混凝土组合结构施工规范GB50901-20135钢结构工程施工规范GB50755-20126钢结构焊接规范GB50661-20117钢筋机械连接技术规程JGJ107-20168混凝土结构工程施工规范GB50666-20119钢筋焊接及验收规程JGJ18-201210建筑施工扣件式钢管脚手架安全技术规范JGJ130-201111建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-201012质量验收标准建筑工程施工质量验收统一标准GB50300-201313建筑工程施工质量
6、评价标准GB/T50375-201614钢结构工程施工质量验收标准GB50205-202015混凝土结构工程施工质量验收规范GB50204-201516安全技术规程建筑机械使用安全技术规程JGJ33-201217建筑施工安全检查标准JGJ59-201118建筑机械使用安全技术规程JGJ33-201219建筑施工高处作业安全技术规范JGJ80-201620施工现场临时用电安全技术规范JGJ46-200521地方行政文件xxx省安全文明工地评审办法豫建建2005172号22xxx省治理扬尘污染攻坚战实施方案豫政办2016117号23其他本工程设计图纸、设计变更、图纸会审等文件/第二章工程概况2.1
7、 工程建设概况表2.1工程建设概况表工程名称XXX项目EPC总承包工程性质文旅综合体建设规模约12.9亿工程地址XXX市XXX区总占地面积103128.4m2总建筑面积190440.78m2建设单位XXX新能源科技有限公司项目承包范围工程总承包设计单位XXX设计研究院主要分包工程土方开挖、基坑支护、桩基工程、钢结构等勘察单位XXX省XXXXXX水文地质工程地质勘察公司合同质量合格监理单位XXX建设管理有限公司要求工期330日历天总承包单位XXX建设有限公司安全安全生产零事故工程主要功能或用途地上部分为商业开发，含主题商业、休闲娱乐、特色餐饮、酒店、创新办公、文化演艺等多业态建筑；地下部分二层，
8、功能为地下商业、充电站、人防和地下停车场等2.2 劲钢混凝土结构概况本工程劲钢结构分布如下:所属区段劲钢类型截面规格所处标高范围2#楼H劲钢柱H700*440*36*36基础顶0.050m（1层）2#楼十字柱十700*400*30*36基础顶-0.050m（1层）2#楼十字柱十600/500*300*30*36基础顶+9.550m（3层）2#楼十字柱十800*400*30*60基础顶0.050m（1层）2#楼十字柱十800/500*400/300*30*60*36基础顶+9.550m（3层）2#楼十字柱十700/500*400/300*30*60-0.050+9.550m（3层）2#楼H劲钢柱
9、H300*250*36*36-0.0505.650m（2层）2#楼十字柱十300*150*20*30-0.0505.650m（2层）2#楼十字柱十800/500*400/300*30*60/36-0.050+9.550m（3层）本工程钢结构部分二要为混凝土柱内置劲钢需外包钢筋混凝土，材质为Q355B级钢，截面形式为十字型、H型。2.3 劲钢混凝土结构施工重难点2.4 3.1钢结构与土建结构交叉配合施工本工程有劲性柱、预埋件等构件，施工过程中存在钢结构与钢筋穿插或搭接等情况。根据以往工程经验，往往会出现钢筋无法穿过钢板等各种问题。因此,在施工过程中需要钢结构与土建施工之间密切的配合，同时利用施工
10、技术措施解决穿筋问题，提高安装的质量精度。解决措施：(1)在钢结构图纸深化过程中，及时与设计单位沟通，在深化图中反应钢筋穿孔位置、搭接方式、搭接位置等相关信息。并将深化设计图纸提供设计院及监理单位审查合格后，钢结构工厂方可进行构件制作，防止钢构件现场开孔；(2)现场施工时，派一名钢结构深化设计人员常驻工地，及时反映施工过程出现的偏差问题，与钢结构制作厂保持紧密联系，发现问题及时配合土建单位进行调整。2.3.2厚板焊接质量控制本工程钢结构钢板厚度有20、30、36、60mm等，且十字型构件较多，构件制作形式及节点构造复杂，厚板的焊接工艺难度大，如何有效的提高厚板焊接质量，是本工程工厂加工和现场安
11、装焊接的一大重点。解决措施：(1)焊工全部持证上岗，并对参与本工程焊工进行同类构件、同类材料、同类厚度附加考试，合格后才能上岗焊接，并严格限定作业范围；(2)优化焊接顺序，采取焊前预热、焊接过程保证层间温度、焊后消除温度应力处理等措施，保证厚板焊接质量。(3)严把材料关，即保证材料的Z向性能，并在焊接前对母材焊道中心线两侧各2倍板厚加30mm的区域增加斜探头超声波探伤检查。(4)通过对厚板进行碳当量分析，选择适当焊接方法、预热温度、焊接材料、焊接电流、焊接电压的焊接工艺参数，并根据以上参数，进行焊接工艺评定；(5)厚板焊接采取多层多道焊，焊前预热，预热温度不小于100,层间温度150200,焊
12、后保温缓冷。（6）通过减少热输入量，合理的装配和焊接顺序，以及控制、消减残余应力措施减少焊接残余应力，减小拘束度，以利于层状撕裂的防止。第三章施工安排3.1 管理人员配置及职责序号姓名岗位名称职责和权限1XXX项目经理1合理分配管理小组成员任务2协调小组各岗位之间的关系3监督落实组员管理职责的落实2XXX项目总工1编制切实可行的施工方案及分项工程进度计划2制定可靠的安全保证措施3组织超过一定风险的分部分项工程的专家论证4科学合理的分辨危险源及处理措施3XXX生产经理1组织经审批的施工方案的落实2负责组织施工人员的安全教育工作3根据生产进度提前上报物资需求计划4根据生产进度合理组织劳动力进行施工4XXX专业工程师1现场监督方案的落实情况2负责组织工人参加安全培训及教育3负责物资计划的编制4参与物资进场验收5监督文明施工5XXX物资工程师1组织各项物资进场2
