1、剪力墙结构大模板施工作业指导书1目的本章适用于工业与民用建筑剪力墙结构大模板的安装与拆除。为提高操作人员的技术水平及安全意识，使施工活动做到规范化、标准化、科学化，保证钢筋碎剪力墙结构大模板的施工质量而制定本施工作业指导书。2依据混凝土结构工程施工质量验收规范GB5020420153施工特点模板采用起重机械整体装拆吊运，施工速度快，效率高；浇筑混凝土表面平整光滑，模板周转便捷，综合技术经济效益较好，实施该施工内容全过程的技术和安全要求高。4施工工艺流程准备工作一安装正号板一安装外墙板一安装反号板一固定模板上口一预检5施工技术要求5.1 配套大模板：平模、角模包括地脚螺栓及垫板、穿墙螺栓及套管、
2、护身栏、爬梯及作业平台板等。5.2 隔离剂：甲基硅树脂，水性脱模剂。5.3 按工程结构设计图进行模板设计，确保旨度刚度及稳定性。5.4 弹好楼层的墙身线、门窗洞口，位置线及标高线。5.5 墙身钢筋绑扎完毕，水电预埋、箱盒、预埋件、门窗洞口预埋完毕，检查保护层厚度应满足要求，办完隐蔽工程险收手续。5.6 为防止大模板下口跑浆，安装大楼板前用水泥浆沿墙身线外侧抹出两条找平层，但找平层不能伸入墙身内。5.7 外砖内模结构在安装大模板前把组合柱处的墙上舌头灰清理干净，全现浇结构挂好外墙模板操作的架子。5.8 安装大模板前应把大模板板面清理干净。刷好隔离剂（不允许在模板就位后刷隔离剂，防止污染钢筋及混凝
3、土接触面，涂刷均匀，不得漏刷）。5.9 保持大模板本身的整洁及配套设备零件的齐全，吊运时应防止碰撞墙体，堆放合保持板面不变形。冬期施工时大模板背面的保温措施保持完好。5. 10大模板吊运就位时要平稳、准确，不得碰砸楼板及其他已施工完的部位，不得挂钢筋。用撬棍调整大模板时，要注意保护模板下面的砂浆找平层。5.11 拆除模板时按程序进行,禁止用大锤敲击,防止混凝土墙面及门窗洞口等处出现裂纹。5.12 模板与墙面粘结时,禁用塔吊吊拉模板，防止将墙面拉裂。5.13 冬期施工防止混凝土受冻，当混凝土达到规范规定拆模强度后方准拆模，否则影响混凝土质量。6施工工艺6.1 剪力墙结构安装大模板：6.1.1 在
4、下层外墙混凝土强度不低于7.5Mpa时,利用下一层外墙螺栓孔挂金属三角平台架。6.1.2 安装内横墙、内纵墙模板（安装方法与外板内模结构的大楼板安装相同）。6.1.3 在内墙模板的外端头安装活动堵头模板，它可以用木板或用铁板根据墙厚制作，模板要严密，防止浇筑内墙混凝土时，混凝土从外墙头部位流出。6.1.4 先安装外墙内侧模板,按楼板上的位置线将大模板就位找正,然后安装门窗洞口模板。6.1.5 安装模板前将钢筋、水电等预埋管件办理完隐检手续。6.1.6 安装外墙混凝土混凝土外侧模板，模板放在金属三角平台架上。将模板就位，穿螺栓紧固校正注意施工缝模板的联结处必须严密、牢固可靠，防止出现错台和漏浆现
5、象。6.2 拆除大模板：6.2.1 在常温条件下，墙体混凝土强度必须达1.2Nr三2,拆模时应以同条件养护试块抗压强度为准。6.2.2 拆除模板顺序与安装模板顺序相反，先拆纵模后拆横墙模板，首先拆下穿墙螺栓再松开地脚螺栓使模板向后倾斜与墙体脱开。如果模板与混凝土墙面吸附或粘结不能离开时，可用撬棍撬动模板下口，不得在墙上口撬模板，或用大锤砸模板。6.2.3应保证拆模时不晃动混凝土墙体，尤其拆门窗洞模板时不能用大锤砸模板。拆除全现浇结构模板时，应先拆外侧模板，再拆除内侧模板。6.2.4清除模板平台上的杂物,检查是否有勾挂兜绊的地方,调整塔臂至被拆除的模板上方,将模板吊出。6.2.5大模板吊至存放地

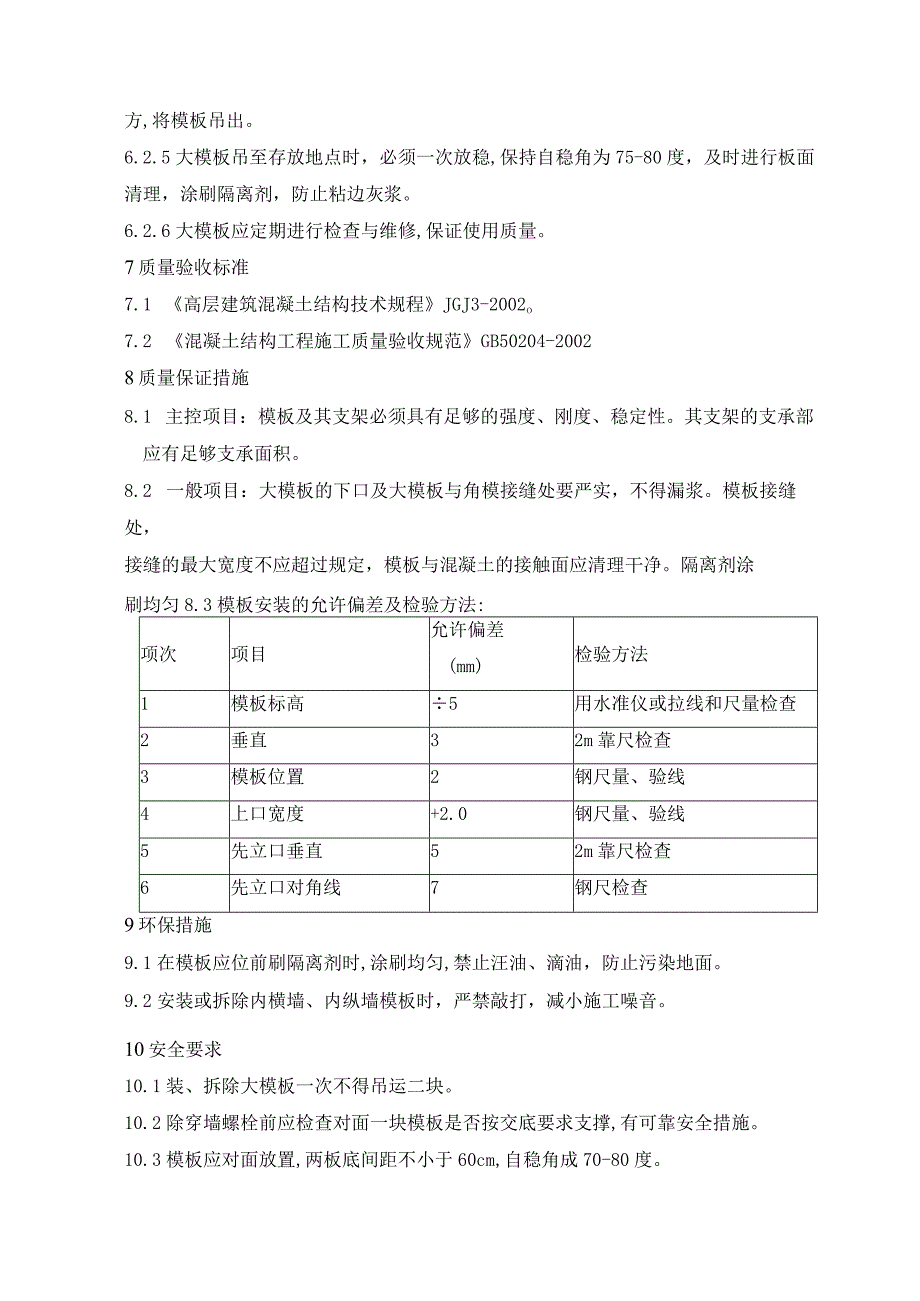

6、点时，必须一次放稳,保持自稳角为75-80度，及时进行板面清理，涂刷隔离剂，防止粘边灰浆。6.2.6大模板应定期进行检查与维修,保证使用质量。7质量验收标准7.1 高层建筑混凝土结构技术规程JGJ3-2002o7.2 混凝土结构工程施工质量验收规范GB50204-20028质量保证措施8.1 主控项目：模板及其支架必须具有足够的强度、刚度、稳定性。其支架的支承部应有足够支承面积。8.2 一般项目：大模板的下口及大模板与角模接缝处要严实，不得漏浆。模板接缝处，接缝的最大宽度不应超过规定，模板与混凝土的接触面应清理干净。隔离剂涂刷均匀8.3模板安装的允许偏差及检验方法:项次项目允许偏差(mm)检验
7、方法1模板标高5用水准仪或拉线和尺量检查2垂直32m靠尺检查3模板位置2钢尺量、验线4上口宽度+2.0钢尺量、验线5先立口垂直52m靠尺检查6先立口对角线7钢尺检查9环保措施9.1在模板应位前刷隔离剂时,涂刷均匀,禁止汪油、滴油，防止污染地面。9.2安装或拆除内横墙、内纵墙模板时，严禁敲打，减小施工噪音。10安全要求10.1装、拆除大模板一次不得吊运二块。10.2除穿墙螺栓前应检查对面一块模板是否按交底要求支撑,有可靠安全措施。10.3模板应对面放置,两板底间距不小于60cm,自稳角成70-80度。10.4模板支撑在安装过程中操作人员应严格按照施工技术方案进行施工,任何人不得擅自拆除支腿、地脚螺栓、平台、防护栏杆、临时支撑和连接点等，如发现施工中有困难需拆除，必须征得原设计人员的同意，重新书面交底。
