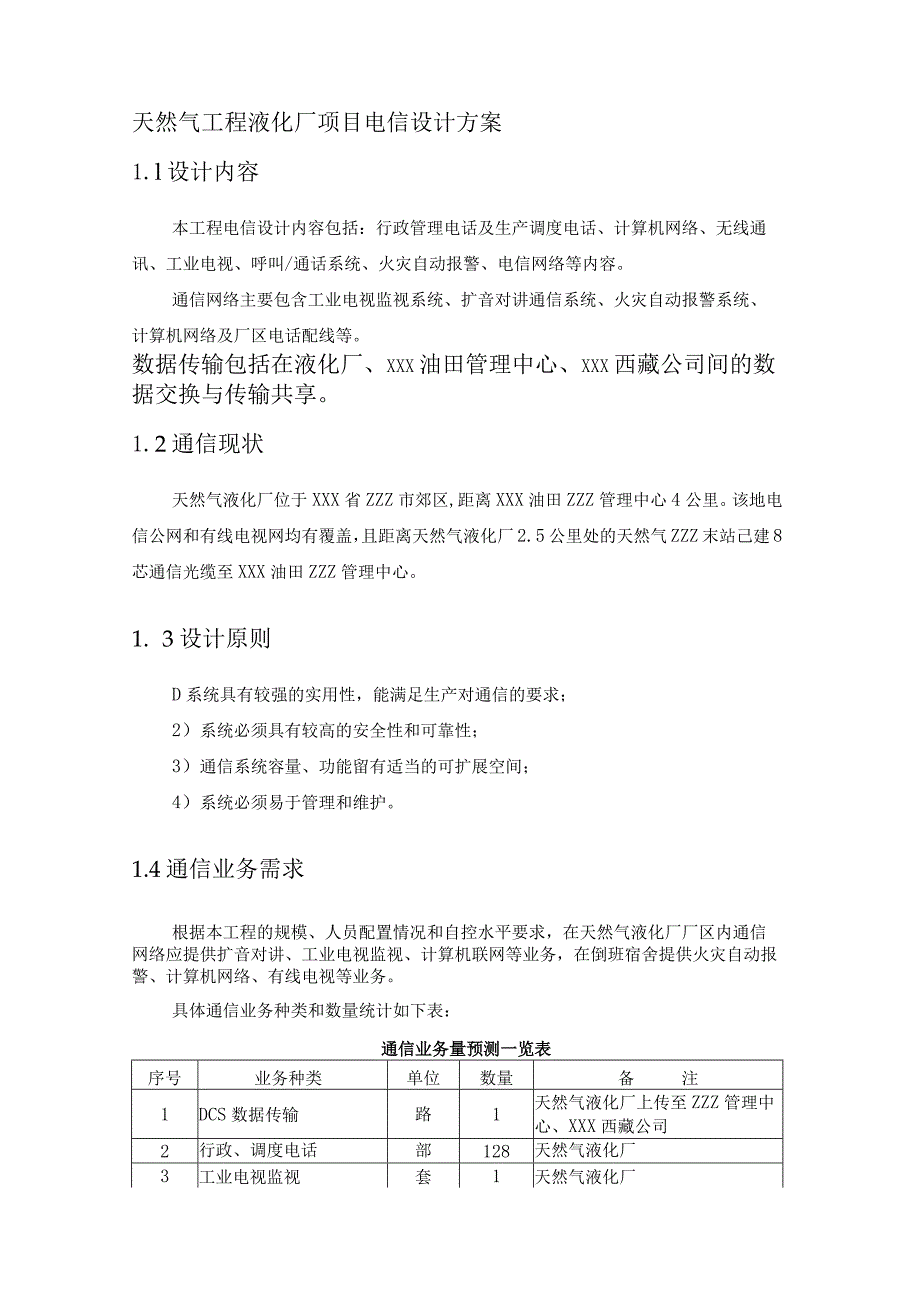

1、天然气工程液化厂项目电信设计方案1.l设计内容本工程电信设计内容包括：行政管理电话及生产调度电话、计算机网络、无线通讯、工业电视、呼叫/通话系统、火灾自动报警、电信网络等内容。通信网络主要包含工业电视监视系统、扩音对讲通信系统、火灾自动报警系统、计算机网络及厂区电话配线等。数据传输包括在液化厂、XXX油田管理中心、XXX西藏公司间的数据交换与传输共享。1.2通信现状天然气液化厂位于XXX省ZZZ市郊区,距离XXX油田ZZZ管理中心4公里。该地电信公网和有线电视网均有覆盖，且距离天然气液化厂2.5公里处的天然气ZZZ末站己建8芯通信光缆至XXX油田ZZZ管理中心。1. 3设计原则D系统具有较强的

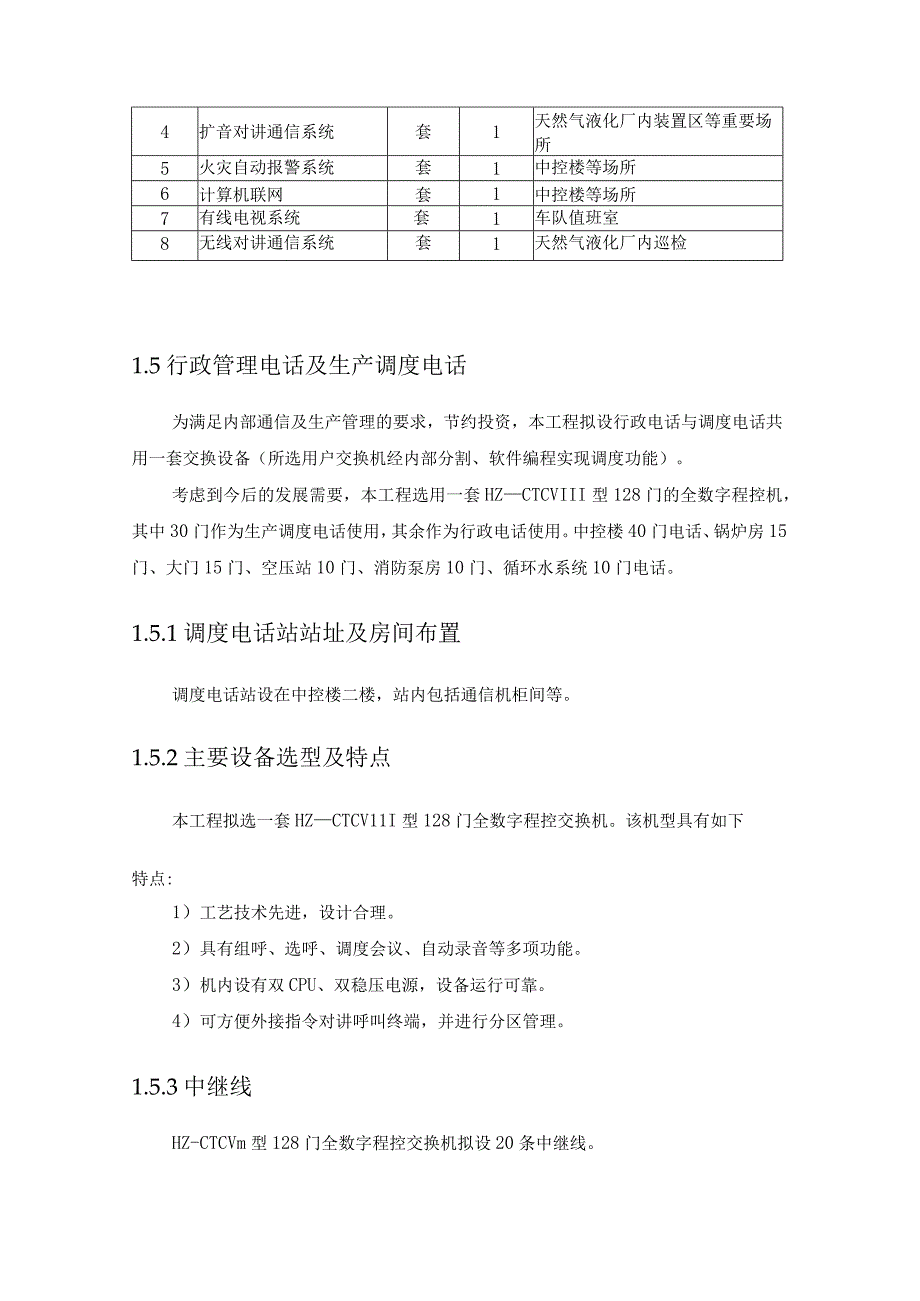

2、实用性，能满足生产对通信的要求；2）系统必须具有较高的安全性和可靠性；3）通信系统容量、功能留有适当的可扩展空间；4）系统必须易于管理和维护。1.4通信业务需求根据本工程的规模、人员配置情况和自控水平要求，在天然气液化厂厂区内通信网络应提供扩音对讲、工业电视监视、计算机联网等业务，在倒班宿舍提供火灾自动报警、计算机网络、有线电视等业务。具体通信业务种类和数量统计如下表：通信业务量预测一览表序号业务种类单位数量备注1DCS数据传输路1天然气液化厂上传至ZZZ管理中心、XXX西藏公司2行政、调度电话部128天然气液化厂3工业电视监视套1天然气液化厂4扩音对讲通信系统套1天然气液化厂内装置区等重要场
3、所5火灾自动报警系统套1中控楼等场所6计算机联网套1中控楼等场所7有线电视系统套1车队值班室8无线对讲通信系统套1天然气液化厂内巡检1.5行政管理电话及生产调度电话为满足内部通信及生产管理的要求，节约投资，本工程拟设行政电话与调度电话共用一套交换设备（所选用户交换机经内部分割、软件编程实现调度功能）。考虑到今后的发展需要，本工程选用一套HZCTCVIII型128门的全数字程控机，其中30门作为生产调度电话使用，其余作为行政电话使用。中控楼40门电话、锅炉房15门、大门15门、空压站10门、消防泵房10门、循环水系统10门电话。1.5.1调度电话站站址及房间布置调度电话站设在中控楼二楼，站内包括

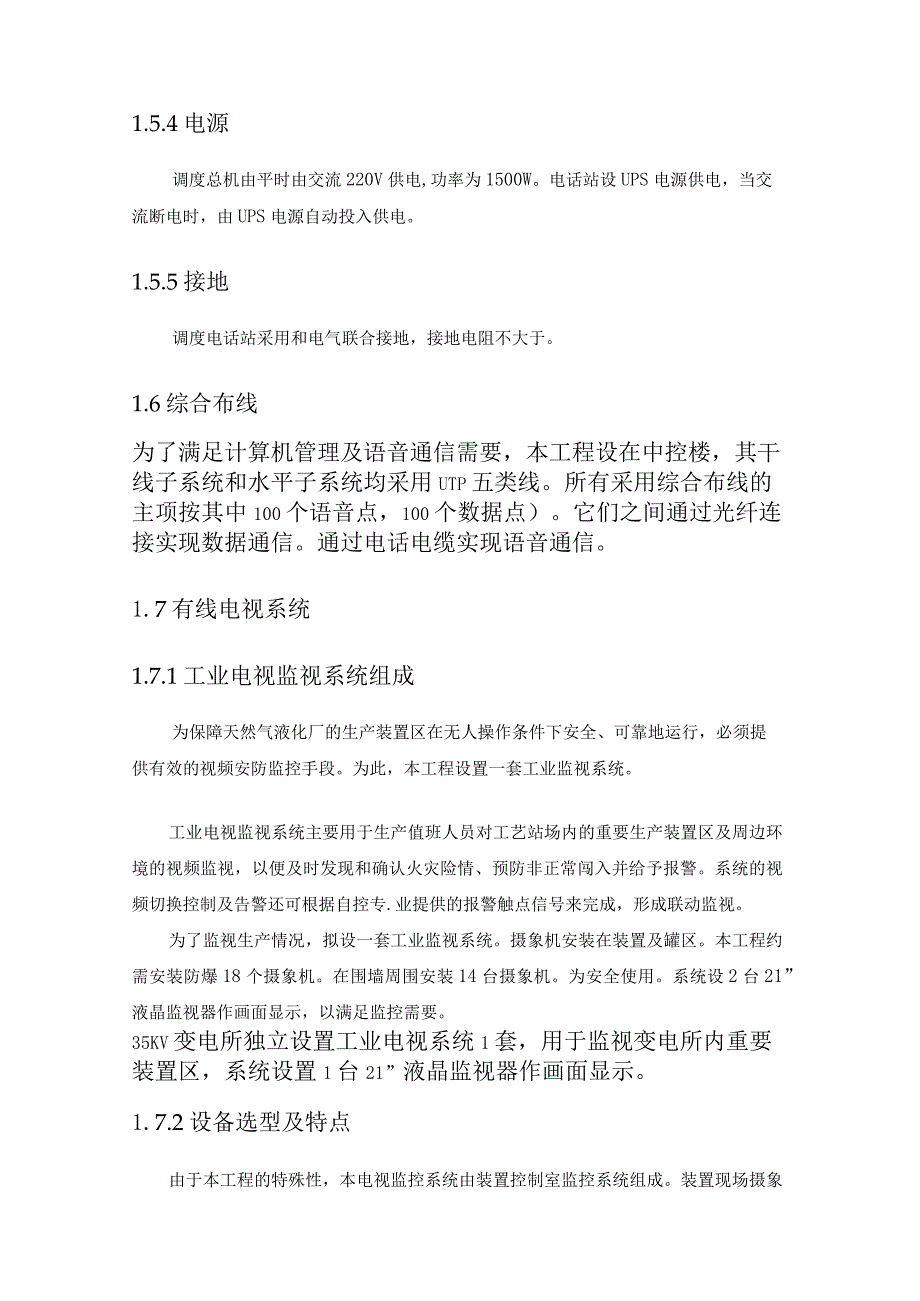

4、通信机柜间等。1.5.2主要设备选型及特点本工程拟选一套HZCTCV11I型128门全数字程控交换机。该机型具有如下特点:1）工艺技术先进，设计合理。2）具有组呼、选呼、调度会议、自动录音等多项功能。3）机内设有双CPU、双稳压电源，设备运行可靠。4）可方便外接指令对讲呼叫终端，并进行分区管理。1.5.3中继线HZ-CTCVm型128门全数字程控交换机拟设20条中继线。1.5.4电源调度总机由平时由交流220V供电,功率为1500W。电话站设UPS电源供电，当交流断电时，由UPS电源自动投入供电。1.5.5接地调度电话站采用和电气联合接地，接地电阻不大于。1.6综合布线为了满足计算机管理及语音
5、通信需要，本工程设在中控楼，其干线子系统和水平子系统均采用UTP五类线。所有采用综合布线的主项按其中100个语音点，100个数据点）。它们之间通过光纤连接实现数据通信。通过电话电缆实现语音通信。1.7有线电视系统1.7.1工业电视监视系统组成为保障天然气液化厂的生产装置区在无人操作条件下安全、可靠地运行，必须提供有效的视频安防监控手段。为此，本工程设置一套工业监视系统。工业电视监视系统主要用于生产值班人员对工艺站场内的重要生产装置区及周边环境的视频监视，以便及时发现和确认火灾险情、预防非正常闯入并给予报警。系统的视频切换控制及告警还可根据自控专.业提供的报警触点信号来完成，形成联动监视。为了监
6、视生产情况，拟设一套工业监视系统。摄象机安装在装置及罐区。本工程约需安装防爆18个摄象机。在围墙周围安装14台摄象机。为安全使用。系统设2台21”液晶监视器作画面显示，以满足监控需要。35KV变电所独立设置工业电视系统1套，用于监视变电所内重要装置区，系统设置1台21”液晶监视器作画面显示。1.7.2设备选型及特点由于本工程的特殊性，本电视监控系统由装置控制室监控系统组成。装置现场摄象机视频信号，直接接入中央控制室监控系统。1.7.3电源整个系统采用集中供电方式，设备供电电压为交流220V。1.8扩音对讲通信系统1.8.1系统组成为了满足控制室与装置现场之间的通信联络、安装调试及巡回检查的需要
7、，本工程拟设一套无主机分散放大系统。在控制室的机柜间设置一个呼叫机柜，用于对全厂的呼叫系统采用管理。本系统由若干个呼叫/通话站组成，每一个呼叫/通话站由一个专用话机和一个外接扬声器组成，具有群呼、广播找人、三方通话及高品质的抗噪声功能。该系统在紧急情况下可兼做事故广播使用，加通信接口可与生产调度系统联1.8.2安装地点呼叫/通话站分别安装在调度室和中央控制室及各装置的框架上。本工程约需安装11个呼叫/通话站。该系统由交流电220V经转换后供电。1. 9无线通讯为了满足安装、调试、巡检等流动生产人员对通讯手段的要求，本工程拟增设4对无线对讲机。通信方式为单工点对点直接联络。无线对讲机的频率由建设
8、单位与当地无线电管理部门联系确定。火灾自动报警1.10.1火灾报警系统的组成该系统由智能型中文显示火灾报警控制器、光电感烟火灾探测器、手动报警按钮及声光报警器等组成。1.10 .2安装地点全厂的火灾报警总控制器安装在消防站内，一台区域火灾报警控制器安装在中控室内，另一台区域火灾报警控制器安装在中控楼调度室内，探测器及声光报警器安装在综合楼、中央控制室、配电室等建筑内，手动报警按钮安装在主要通道口及装置区框架上。1.11 .3供电和报警方式火灾报警控制器设有工作电源和直流备用电源，正常情况下由交流220V电源供电，当交流电故障时自动转换由直流备用电源供电。当所辖区域内发生火灾时，探测器或手动报警
9、按钮将火警信号报警至仪表控制室内的火灾报警控制器，以便采取措施及时扑救。1.12 电信网络室外电信电缆无管架地段采用管道电缆方式敷设，有管架地段沿电信电缆桥架敷设；建筑物内计算机网络及电话用户线穿管暗敷设。电话线，火灾报警线在进建筑物内全部采用穿管暗敷设方式配线。装置区电信线路（包括电话电缆、火灾报警电缆、工业电视电缆）在有管架地段全部沿电信电缆桥架敷设，无管架地段穿管埋地敷设。1.12.1 室内配线：电话线，火灾报警线在进建筑物内全部采用穿管暗敷设方式配线。1.12.2 装置区配线：装置区电信线路（包括电话电缆、火灾报警电缆、工业电视电缆）在有管架地段全部沿电信电缆桥架敷设，无管架地段穿管埋地敷设。1.13 附图电信综合材料表LNG1069-B-DX-00火灾报警系统图LNG1069-T-DX-01电视监视系统图LNG1069-T-DX-02呼叫通话系统图LNG1069-T-DX-03
