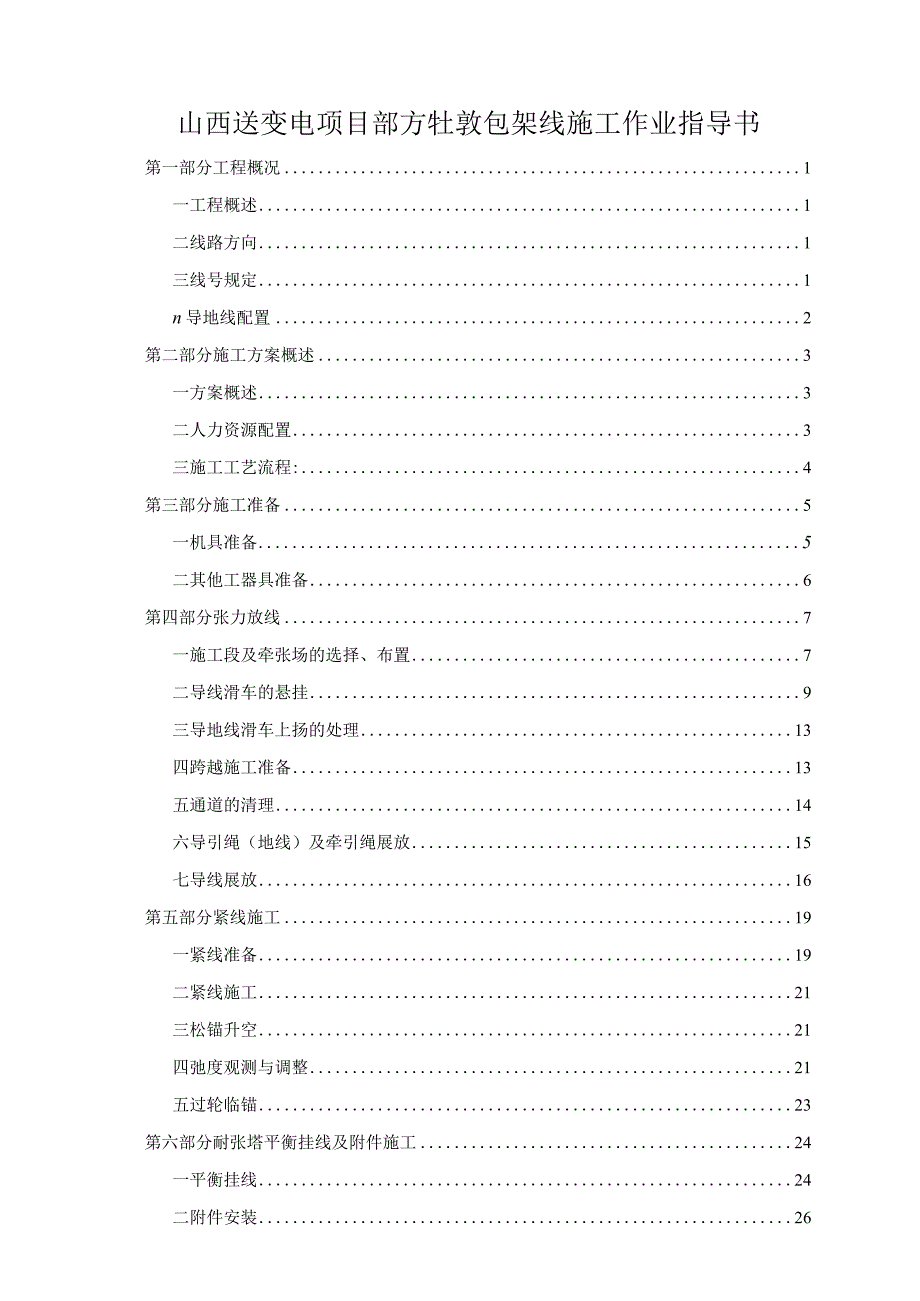

1、山西送变电项目部方牡敦包架线施工作业指导书第一部分工程概况1一工程概述1二线路方向1三线号规定1n导地线配置2第二部分施工方案概述3一方案概述3二人力资源配置3三施工工艺流程:4第三部分施工准备5一机具准备5二其他工器具准备6第四部分张力放线7一施工段及牵张场的选择、布置7二导线滑车的悬挂9三导地线滑车上扬的处理13四跨越施工准备13五通道的清理14六导引绳（地线）及牵引绳展放15七导线展放16第五部分紧线施工19一紧线准备19二紧线施工21三松锚升空21四弛度观测与调整21五过轮临锚23第六部分耐张塔平衡挂线及附件施工24一平衡挂线24二附件安装26第七部分质量保证措施27一架线器材的装卸、
2、运输及保管27二 金具、绝缘子的悬挂施工27三 导线防磨损保护措施27四压接质量要求30五 紧线施工质量技术要求31六 附件安装质量技术要求31第八部分危险点分析及预防措施32第九部分安全技术措施34一防止导线跑线伤人安全施工技术措施34二 导地线展放安全施工技术措施34三 紧线、平衡挂线施工安全施工技术措施35四附件安装安全施工技术措施36五带电跨越架搭设安全技术措施36第一部分工程概况一工程概述500千伏*紧凑型输电线路工程，起于黑龙江省方正县的方正50OkV变电站，经牡丹江50OkV变电站、敦化50OkV变电站，止于吉林省吉林市的包家50OkV变电站。全线长度约545.5公里，其中方牡段
3、194公里，牡敦段171公里，敦包段180.5公里。其中新建单回路紧凑型线路长度约534公里，利用已建线路长度约IL5公里。本工程共分六个施工标段，我项目部承担第五标段的施工任务。本标段起于吉林省敦化变出口改线段G13,止于胜利河林场196,线路全长40.62km,本标段共有基础89基、铁塔89基。本标段为11级气象区，最大风速32ms,覆冰10mm,最低气温-40,最高气温40。本标段G13G59（153）为In级污秽区,I54I96为H级污秽区。本标段为500kV紧凑型线路，导线使用LGJ-240/30双稀土钢芯铝绞线，子导线六根，正六边形排列，分裂间距375mm。地线分别使用GJ-80稀
4、土镀锌钢绞线、LBGJ-120-40AC铝包钢绞线与架空地线复合光缆(OPGW)o二线路方向小号（敦化变）大号（包家变）三线号规定面向大号侧:每相线从左至右分别为#1#2#3#4#5#6附件后各子导线排列示意图:375mn#3 CXO#4#1CX5KJ#6#20#5四导地线配置1导线本标段导线使用LGJ-240/30双稀土钢芯铝绞线，子导线六根，正六边形排列，分裂间距375mm表1-1LGJ-240/30导线参数型式LGJ-240/30结构根数/直径（mm）铝24/3.6钢7/2.4截面积（mm?）铝244.29钢31.67总截面275.96外径（mm）21.6计算重量（kgkm）922.2保
5、证计算拉断力（N）718302地线本工程地线一根（左侧G13-G28）使用LBGJ-120-40AC铝包钢绞线与IX19-11.5-1270-B型GJ-80稀土镀锌钢绞线（G28-196）,另一根（右侧G7T96）使用OPGWl架空复合光缆（特性详见OPGW光缆施工作业指导书地线参数型式LBGJ-120-40ACGJ-80外径（mm）14.2511.5计算重量（kgkm）570.3628.4保证计算拉断力（kN）75.27090.225计算截面积（ITIm2）121.2178.94第二部分施工方案概述一方案概述根据我公司现有设备情况，导线展放利用一台牵引机与三台两线张力机以一牵二加二加二方式同
6、时带张力展放六根子导线。导线放线前首先为各相导线滑车人力铺放一根导引绳（或者者使用“一牵五导引绳张力展放工艺”展放各相导线的导引绳），通过已展放的导引绳，使用“一牵一”的方式张力展放口24牵引绳，再利用口24牵引绳展放导线，具体展放连接顺序为：15导引绳一口24牵引绳一六线走板一导线二人力资源配置工序名称技工普工安全员质检员机械操作员小计备注导引绳展放2301233每组人数一牵五105116张力场42011642含压接人员牵引场21011322导线展放520126沿线监护紧线施工22511130平衡挂线22011125跳线安装2101114每组人数间隔棒安装461110每组人数附件安装2101
7、114每组人数三施工工艺流程:附件安装平衡挂线跳线安装施工完成第三部分施工准备一机具准备1主牵引机的选择根据超高压架空输电线路张力架线施工工艺导则的规定，主牵引机的额定牵引力按下式选用：PNmKPTP式中P主牵引机的额定牵引力,kN;m同时牵放子导线的根数；Kp选择主牵引机额定牵引力的系数,可取Kp=O.25-0.33；T1.一一被牵放导线的保证计算拉断力,kNo1.GJ-240/30导线的计算拉断力为71.830kN,根据LGJ-240/30导线的计算拉断力计算P2124.98kN,可选择持续牵引力为15OkN的主牵引机。2主张力机的选择根据超高压架空输电线路张力架线施工工艺导则的规定,主张
8、力机单根导线额定制动张力按下式选用：T=KTTP式中T主张力机单导线额定制动张力,kN;K选择主张力机单导线额定制动张力的系数,可取KkO.170.20经计算T=O.2*71.83=14.366kN,可分别选择3台75kN（大于2*14.366kN）一张二主张力机。3导引绳、牵引绳的选择可按下式选择牵引绳规格：3QP毛叫可按下式选择导引绳规格：式中Pp导引绳综合破断力,kN。经计算Qp35671.83=258.588kNPp14258.588=64.647kN据此可分别选择口24牵引绳与口13导引绳。表3-113导引绳与口24牵引绳规格名称牵引绳与导引绳规格计算要求牵引绳与导引绳的综合破断力(
9、kN)牵引绳与导引绳的综合破断力(kN)单位长度重量(kgm)牵引绳口24牵引绳258.5883602.007导引绳口口导引绳64.6471000.588导引绳口口导引绳64.6471350.8944小牵引机的选择小牵引机的额定牵引力按下式选择：式中P小牵引机的额定牵引力,kN;Qp牵引绳的综合破断力,kN。经计算P21/10X360=36kN,可选择75kN小牵引机。5小张力机的选择小张力机的额定制动张力可按下式选择：t-Qn15,式中t小张力机的额定制动张力,kNo经计算t2115X360=24kN,可选择40kN张力机。二其他工器具准备1七轮放线滑车本次架线施工使用7轮尼龙中660放线滑
10、车,槽底直径为560mm,符合DL/T685-1999放线滑轮基本耍求、检验规定及测试方法的要求，该滑车额定荷载为100kN,滑车通过导线的槽口半径为33mm,通过牵引绳的槽口半径33rnnb均能满足放线需要。2、放线走板导线放线六线走板与所供滑车配套，额定荷载为150kN,满足使用要求。3、导线提线器导线提线器使用3线提线器,额定荷载为50kN；为有效保护导线，吊钩使用加宽挂胶处理。示意图如右：4、导线卡线器1.GJ-240/30钢芯铝绞线使用普通150240导线使用的铝合金卡线器。5、铝包钢绞线卡线器1.BGJ-120-40AC铝包钢绞线使用普通95-120导线使用的铝合金卡线器。6、镀锌
11、钢绞线卡线器GJ-80镀锌钢绞线使用专用70-120钢绞线使用的卡线器。第四部分张力放线一施工段及牵张场的选择、布置1 .施工区段的选择本工程地处林区，道路泥泞湿滑，交通运输极为困难，牵张场的选择较为困难，根据工程实际，本次架线施工共分4个放线区段，具体划分情况如下表。区段张力场牵引场通过杆塔数（基）区段长度G13至G30G30G31G13187847mG31至G53G30G31G53G542310033mG54至171I7l72G53G542410550m172至196I7I721962512190m2牵张场的布置2 .1张力场布置张力场布置图详见右图。拉*u1傀可传力S-JtJCdxll力
12、场.张力机左右距离2.02.5M,并稍成夹角；前后错开约2M,以两操作手能够相互看见为准（如操纵屏能布置在一起，则为最佳）。在三台张力机后方20米处，呈扇形布置的六个导线盘线轴与导线引出方向垂直；地面应有足够抗压强度（关于松软的地面，进场前应垫炉渣、碎石等），以便载重汽车与吊车进入。地锚埋设要求：主张力机：一张二张力机：前2只为3t地锚（埋深2m）,用来操纵调整方向，后2只为7t地锚（埋深2.5m）。小牵引机：前2只为3t地锚（埋深2m）,用来操纵调整方向，后2只为7t地锚（埋深2.5m)o2.2牵引场布置正常布置.：见牵引场布置图，就是按线路方向布置大牵引机，牵引场不小于35mX30m（长X
