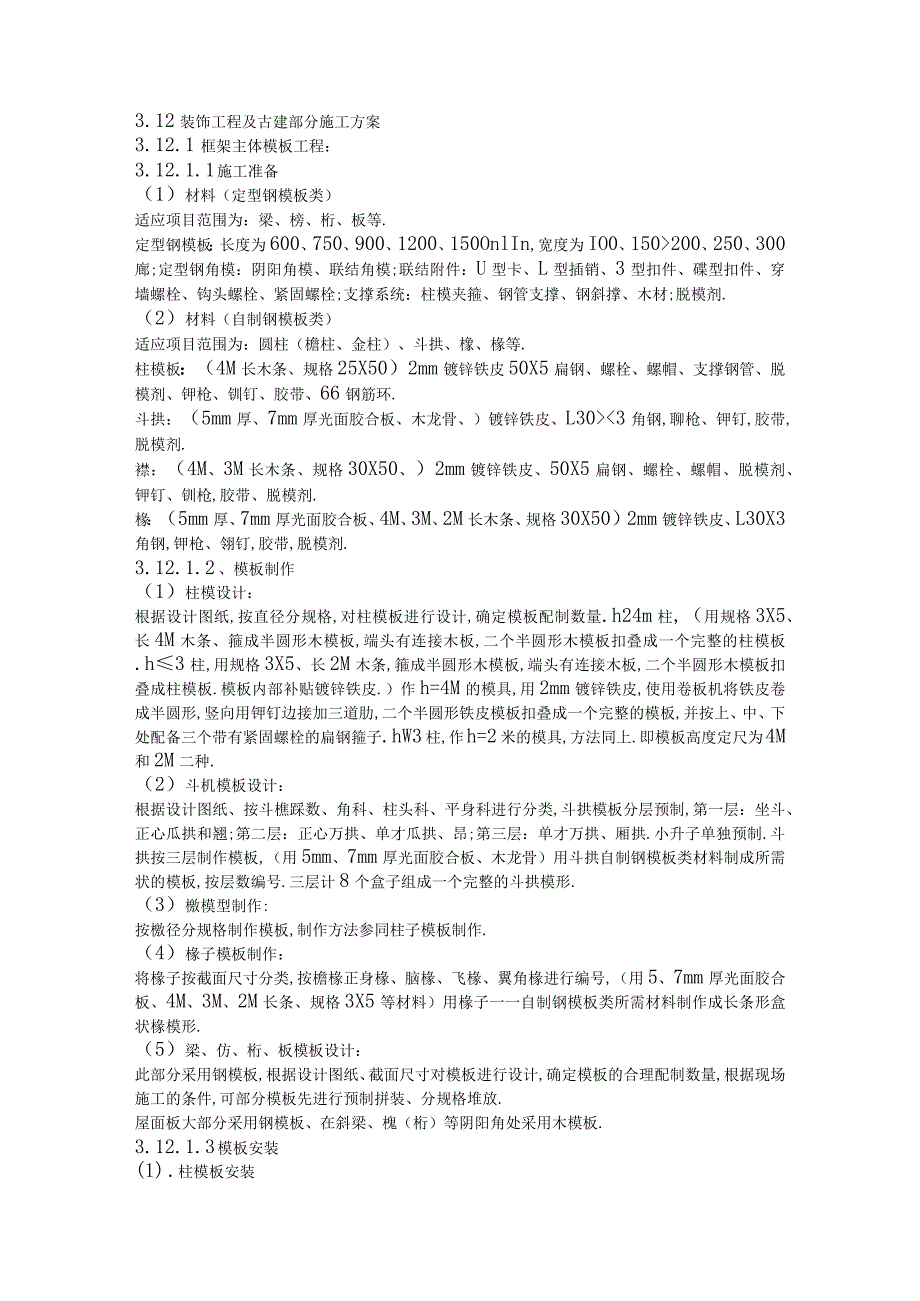

1、3.12装饰工程及古建部分施工方案3.12.1 框架主体模板工程：3.12.1.1 施工准备（1）材料（定型钢模板类）适应项目范围为：梁、榜、桁、板等.定型钢模板：长度为600、750、900、1200、150OnlIn,宽度为IO0、150200、250、300廊;定型钢角模：阴阳角模、联结角模;联结附件：U型卡、L型插销、3型扣件、碟型扣件、穿墙螺栓、钩头螺栓、紧固螺栓;支撑系统：柱模夹箍、钢管支撑、钢斜撑、木材;脱模剂.（2）材料（自制钢模板类）适应项目范围为：圆柱（檐柱、金柱）、斗拱、橡、椽等.柱模板：（4M长木条、规格25X50）2mm镀锌铁皮50X5扁钢、螺栓、螺帽、支撑钢管、脱模
2、剂、钾枪、钏钉、胶带、66钢筋环.斗拱：（5mm厚、7mm厚光面胶合板、木龙骨、）镀锌铁皮、L303角钢,聊枪、钾钉,胶带,脱模剂.襟：（4M、3M长木条、规格30X50、）2mm镀锌铁皮、50X5扁钢、螺栓、螺帽、脱模剂、钾钉、钏枪,胶带、脱模剂.椽：（5mm厚、7mm厚光面胶合板、4M、3M、2M长木条、规格30X50）2mm镀锌铁皮、L30X3角钢,钾枪、翎钉,胶带,脱模剂.3.12.1.2 、模板制作（1）柱模设计：根据设计图纸,按直径分规格,对柱模板进行设计,确定模板配制数量.h24m柱,（用规格3X5、长4M木条、箍成半圆形木模板,端头有连接木板,二个半圆形木模板扣叠成一个完整的柱
3、模板.h3柱,用规格3X5、长2M木条,箍成半圆形木模板,端头有连接木板,二个半圆形木模板扣叠成柱模板.模板内部补贴镀锌铁皮.）作h=4M的模具,用2mm镀锌铁皮,使用卷板机将铁皮卷成半圆形,竖向用钾钉边接加三道肋,二个半圆形铁皮模板扣叠成一个完整的模板,并按上、中、下处配备三个带有紧固螺栓的扁钢箍子.hW3柱,作h=2米的模具,方法同上.即模板高度定尺为4M和2M二种.（2）斗机模板设计：根据设计图纸、按斗樵踩数、角科、柱头科、平身科进行分类,斗拱模板分层预制,第一层：坐斗、正心瓜拱和翘;第二层：正心万拱、单才瓜拱、昂;第三层：单才万拱、厢拱.小升子单独预制.斗拱按三层制作模板,（用5mm、

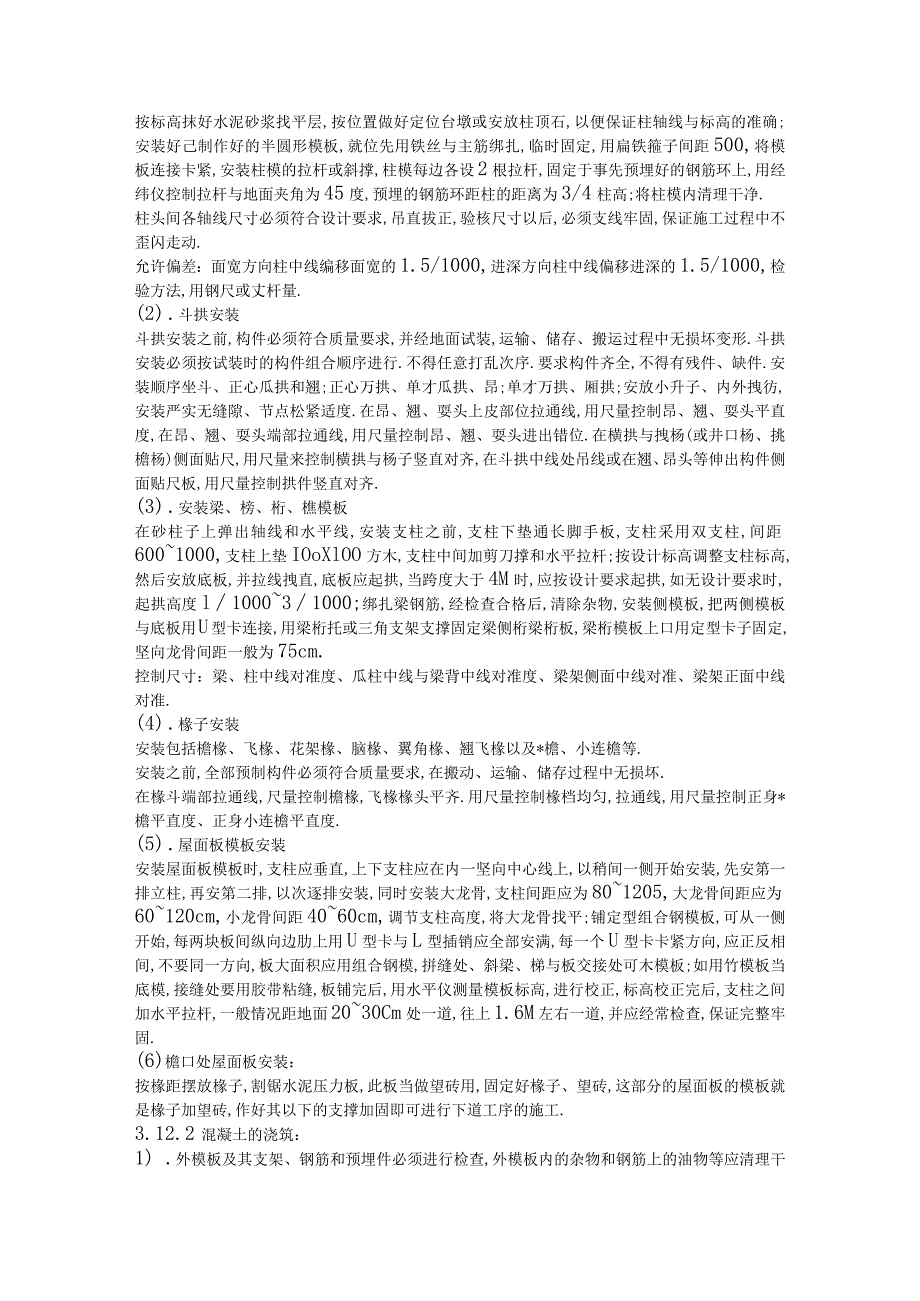

4、7mm厚光面胶合板、木龙骨）用斗拱自制钢模板类材料制成所需状的模板,按层数编号.三层计8个盒子组成一个完整的斗拱模形.（3）檄模型制作:按檄径分规格制作模板,制作方法参同柱子模板制作.（4）椽子模板制作：将椽子按截面尺寸分类,按檐椽正身椽、脑椽、飞椽、翼角椽进行编号,（用5、7mm厚光面胶合板、4M、3M、2M长条、规格3X5等材料）用椽子一一自制钢模板类所需材料制作成长条形盒状椽模形.（5）梁、仿、桁、板模板设计：此部分采用钢模板,根据设计图纸、截面尺寸对模板进行设计,确定模板的合理配制数量,根据现场施工的条件,可部分模板先进行预制拼装、分规格堆放.屋面板大部分采用钢模板、在斜梁、槐（桁）等
5、阴阳角处采用木模板.3.12.1.3 模板安装(1) .柱模板安装按标高抹好水泥砂浆找平层,按位置做好定位台墩或安放柱顶石,以便保证柱轴线与标高的准确;安装好己制作好的半圆形模板,就位先用铁丝与主筋绑扎,临时固定,用扁铁箍子间距500,将模板连接卡紧,安装柱模的拉杆或斜撑,柱模每边各设2根拉杆,固定于事先预埋好的钢筋环上,用经纬仪控制拉杆与地面夹角为45度,预埋的钢筋环距柱的距离为3/4柱高;将柱模内清理干净.柱头间各轴线尺寸必须符合设计要求,吊直拔正,验核尺寸以后,必须支线牢固,保证施工过程中不歪闪走动.允许偏差：面宽方向柱中线编移面宽的1.5/1000,进深方向柱中线偏移进深的1.5/10
6、00,检验方法,用钢尺或丈杆量.(2) .斗拱安装斗拱安装之前,构件必须符合质量要求,并经地面试装,运输、储存、搬运过程中无损坏变形.斗拱安装必须按试装时的构件组合顺序进行.不得任意打乱次序.要求构件齐全,不得有残件、缺件.安装顺序坐斗、正心瓜拱和翘;正心万拱、单才瓜拱、昂;单才万拱、厢拱;安放小升子、内外拽彷,安装严实无缝隙、节点松紧适度.在昂、翘、耍头上皮部位拉通线,用尺量控制昂、翘、耍头平直度,在昂、翘、耍头端部拉通线,用尺量控制昂、翘、耍头进出错位.在横拱与拽杨(或井口杨、挑檐杨)侧面贴尺,用尺量来控制横拱与杨子竖直对齐,在斗拱中线处吊线或在翘、昂头等伸出构件侧面贴尺板,用尺量控制拱件
7、竖直对齐.(3) .安装梁、榜、桁、樵模板在砂柱子上弹出轴线和水平线,安装支柱之前,支柱下垫通长脚手板,支柱采用双支柱,间距6001000,支柱上垫IOoXlOO方木,支柱中间加剪刀撑和水平拉杆;按设计标高调整支柱标高,然后安放底板,并拉线拽直,底板应起拱,当跨度大于4M时,应按设计要求起拱,如无设计要求时,起拱高度l100031000;绑扎梁钢筋,经检查合格后,清除杂物,安装侧模板,把两侧模板与底板用U型卡连接,用梁桁托或三角支架支撑固定梁侧桁梁桁板,梁桁模板上口用定型卡子固定,坚向龙骨间距一般为75cm.控制尺寸：梁、柱中线对准度、瓜柱中线与梁背中线对准度、梁架侧面中线对准、梁架正面中线对
8、准.(4) .椽子安装安装包括檐椽、飞椽、花架椽、脑椽、翼角椽、翘飞椽以及*檐、小连檐等.安装之前,全部预制构件必须符合质量要求,在搬动、运输、储存过程中无损坏.在椽斗端部拉通线,尺量控制檐椽,飞椽椽头平齐.用尺量控制椽档均匀,拉通线,用尺量控制正身*檐平直度、正身小连檐平直度.(5) .屋面板模板安装安装屋面板模板时,支柱应垂直,上下支柱应在内一坚向中心线上,以稍间一侧开始安装,先安第一排立柱,再安第二排,以次逐排安装,同时安装大龙骨,支柱间距应为801205,大龙骨间距应为60120cm,小龙骨间距4060cm,调节支柱高度,将大龙骨找平;铺定型组合钢模板,可从一侧开始,每两块板间纵向边肋
9、上用U型卡与L型插销应全部安满,每一个U型卡卡紧方向,应正反相间,不要同一方向,板大面积应用组合钢模,拼缝处、斜梁、梯与板交接处可木模板;如用竹模板当底模,接缝处要用胶带粘缝,板铺完后,用水平仪测量模板标高,进行校正,标高校正完后,支柱之间加水平拉杆,一般情况距地面2030Cm处一道,往上1.6M左右一道,并应经常检查,保证完整牢固.(6)檐口处屋面板安装：按椽距摆放椽子,割锯水泥压力板,此板当做望砖用,固定好椽子、望砖,这部分的屋面板的模板就是椽子加望砖,作好其以下的支撑加固即可进行下道工序的施工.3.12.2 混凝土的浇筑：1) .外模板及其支架、钢筋和预埋件必须进行检查,外模板内的杂物和

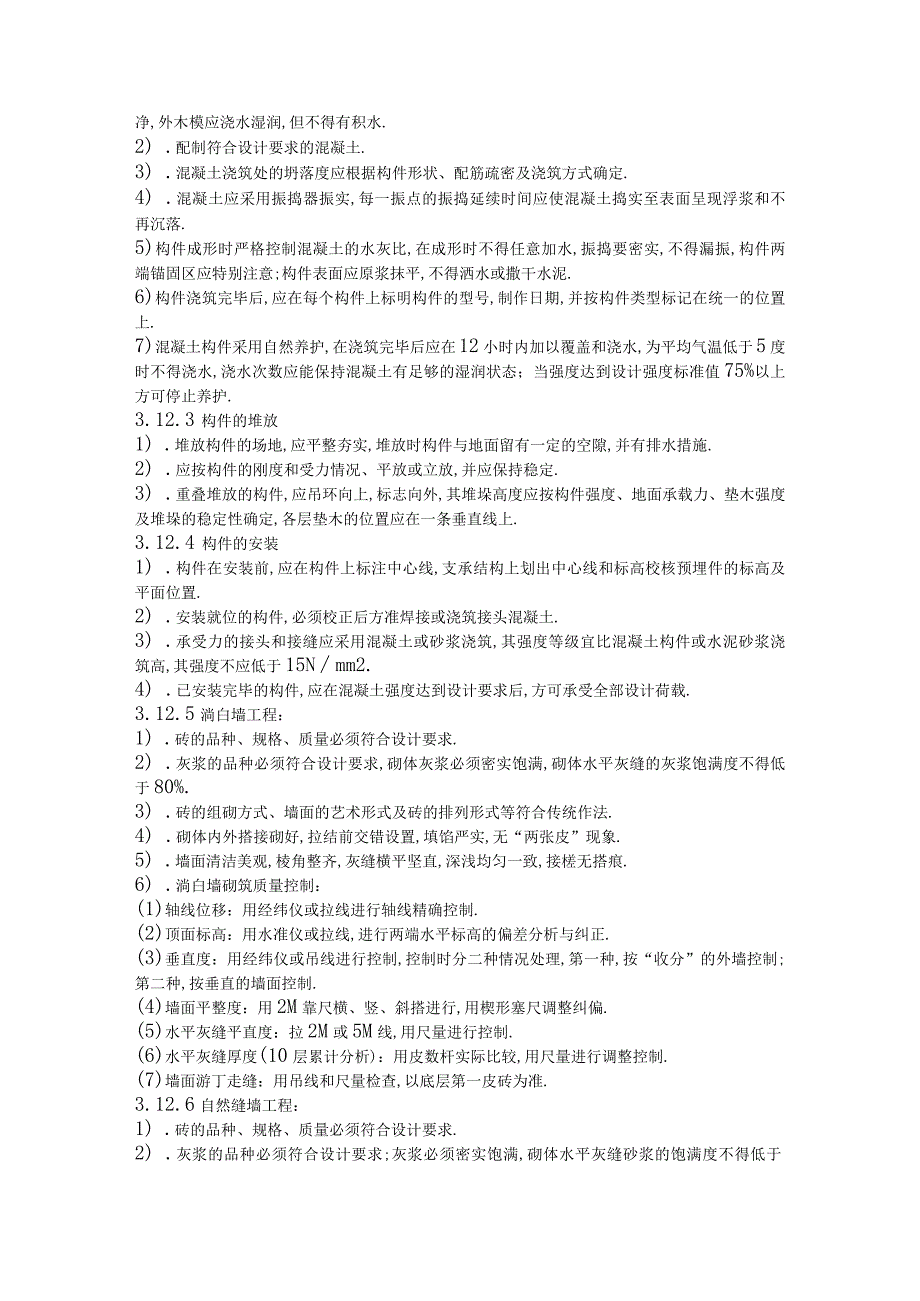

10、钢筋上的油物等应清理干净,外木模应浇水湿润,但不得有积水.2) .配制符合设计要求的混凝土.3) .混凝土浇筑处的坍落度应根据构件形状、配筋疏密及浇筑方式确定.4) .混凝土应采用振捣器振实,每一振点的振捣延续时间应使混凝土捣实至表面呈现浮浆和不再沉落.5)构件成形时严格控制混凝土的水灰比,在成形时不得任意加水,振捣要密实,不得漏振,构件两端锚固区应特别注意;构件表面应原浆抹平,不得洒水或撒干水泥.6)构件浇筑完毕后,应在每个构件上标明构件的型号,制作日期,并按构件类型标记在统一的位置上.7)混凝土构件采用自然养护,在浇筑完毕后应在12小时内加以覆盖和浇水,为平均气温低于5度时不得浇水,浇水次
11、数应能保持混凝土有足够的湿润状态；当强度达到设计强度标准值75%以上方可停止养护.3.12.3 构件的堆放1) .堆放构件的场地,应平整夯实,堆放时构件与地面留有一定的空隙,并有排水措施.2) .应按构件的刚度和受力情况、平放或立放,并应保持稳定.3) .重叠堆放的构件,应吊环向上,标志向外,其堆垛高度应按构件强度、地面承载力、垫木强度及堆垛的稳定性确定,各层垫木的位置应在一条垂直线上.3.12.4 构件的安装1) .构件在安装前,应在构件上标注中心线,支承结构上划出中心线和标高校核预埋件的标高及平面位置.2) .安装就位的构件,必须校正后方准焊接或浇筑接头混凝土.3) .承受力的接头和接缝应
12、采用混凝土或砂浆浇筑,其强度等级宜比混凝土构件或水泥砂浆浇筑高,其强度不应低于15Nmm2.4) .已安装完毕的构件,应在混凝土强度达到设计要求后,方可承受全部设计荷载.3.12.5淌白墙工程：1) .砖的品种、规格、质量必须符合设计要求.2) .灰浆的品种必须符合设计要求,砌体灰浆必须密实饱满,砌体水平灰缝的灰浆饱满度不得低于80%.3) .砖的组砌方式、墙面的艺术形式及砖的排列形式等符合传统作法.4) .砌体内外搭接砌好,拉结前交错设置,填馅严实,无“两张皮”现象.5) .墙面清洁美观,棱角整齐,灰缝横平坚直,深浅均匀一致,接槎无搭痕.6) .淌白墙砌筑质量控制：(1)轴线位移：用经纬仪或
13、拉线进行轴线精确控制.(2)顶面标高：用水准仪或拉线,进行两端水平标高的偏差分析与纠正.(3)垂直度：用经纬仪或吊线进行控制,控制时分二种情况处理,第一种,按“收分”的外墙控制;第二种,按垂直的墙面控制.(4)墙面平整度：用2M靠尺横、竖、斜搭进行,用楔形塞尺调整纠偏.(5)水平灰缝平直度：拉2M或5M线,用尺量进行控制.(6)水平灰缝厚度(10层累计分析)：用皮数杆实际比较,用尺量进行调整控制.(7)墙面游丁走缝：用吊线和尺量检查,以底层第一皮砖为准.3.12.6自然缝墙工程：1) .砖的品种、规格、质量必须符合设计要求.2) .灰浆的品种必须符合设计要求;灰浆必须密实饱满,砌体水平灰缝砂浆
14、的饱满度不得低于80%.3) .砖的组砌方式正确,砖缝排列形式应符合古建作法.4) .砌体内外搭接：砌体内外搭接砌好,拉结砖交错设置,填馅严实,无“两张皮”现象,留槎正确.5) .清水墙面：墙面清洁美观,棱角整齐,灰缝横平竖直,漫浅均匀一致,接槎无搭痕.6) .自然缝墙砌筑质量的控制参同“淌白墙”.3.12.7瓦屋面工程3.12.7.1 屋面瓦瓦工序如下：(1)苫背因防水保温的材料在现浇板上或垫层上,根据设计就屋架的举架作出囊度,苫完焦渣背后必须在焦渣背上再抹一层麻刀灰.(应注意,歇山建筑撒头苫背最好从排山位置往下翻活后再苫背,否则盖瓦陇会超过排山处位置,鼓脊位置苫背,要小,且撒头处苫背不能太
