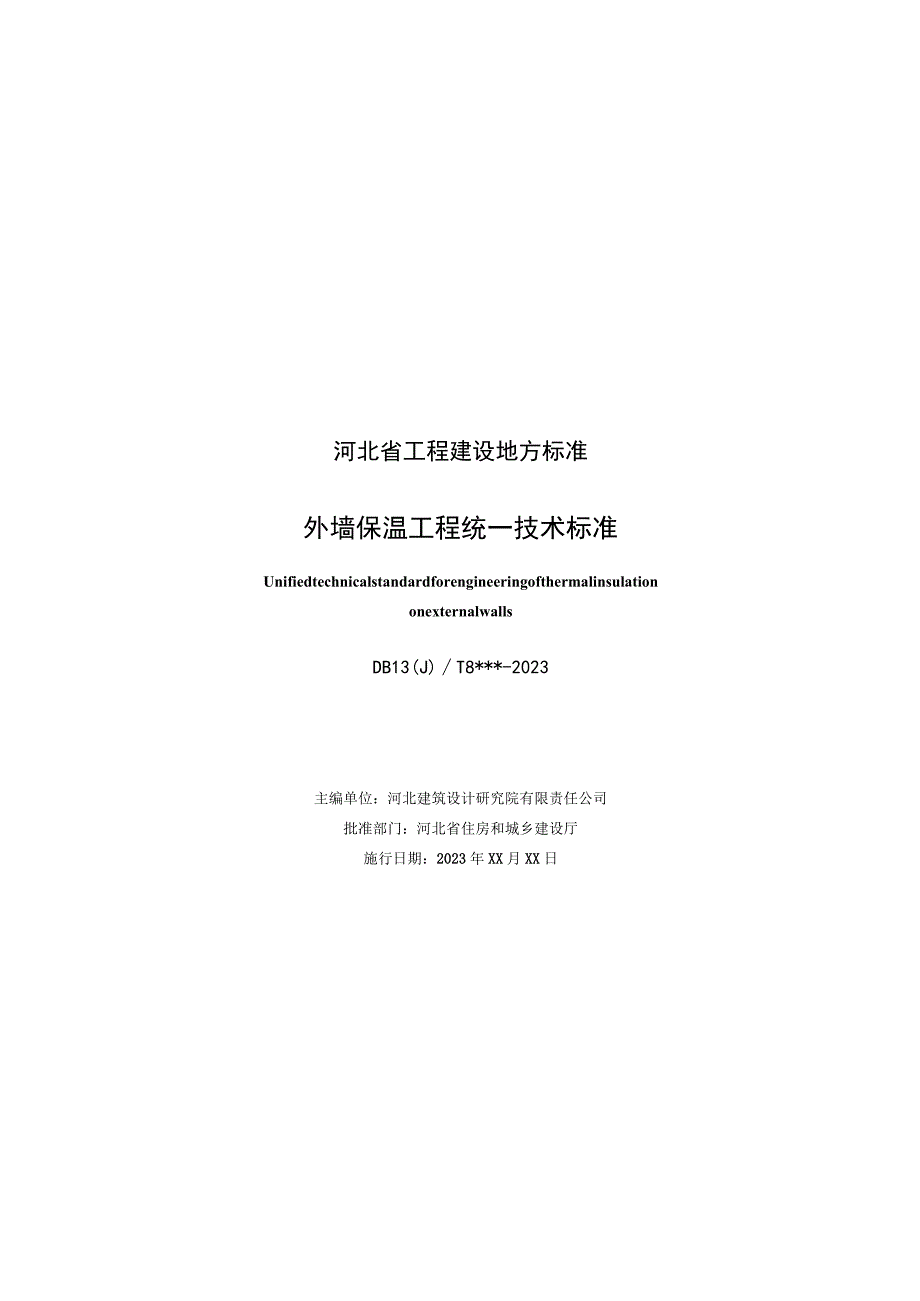

1、ICS91.100DB河北省工程建设地方标准PDB13(J)T8*-2023备案号:J*-2023外墙保温工程统一技术标准Unifiedtechnicalstandardforengineeringofthermalinsulationonexternalwalls(征求意见稿)2023-*-*发布2023-*-01实施河北省住房和城乡建设厅发布河北省工程建设地方标准外墙保温工程统一技术标准UnifiedtechnicalstandardforengineeringofthermalinsulationonexternalwallsDB13(J)T8*-2023主编单位:河北建筑设计研究院有限
2、责任公司批准部门:河北省住房和城乡建设厅施行日期:2023年XX月XX日河北省工程建设地方标准外墙保温工程统一技术标准UnifiedtechnicalstandardforengineeringofthermalinsulationonexternalwallsDB13(J)T8*-2023*/阍也以44版祝出版(北京市海淀区三里河路1号)石家庄市书渊印刷有限公司印刷*开本:850nm1168mm1/32印张:x.xx字数:XX千字2023年*月第一版2023年*月第一次印刷印数:11000册定价:xxxx元统.书号:XXXXXXXXXX版权所有翻印必究河北省住房和城乡建设厅公告2023年第*
3、号河北省住房和城乡建设厅关于发布外墙保温工程统一技术标准的公告外墙保温工程统一技术标准(编号为DB13(J)/T8*-2023)已经本机关审查并批准为河北省工程建设地方标准,现予发布,自2023年*月1日起实施。本标准在河北省住房和城乡建设厅门户网站(Z)公开河北省住房和城乡建设厅-I-X-J=.刖三根据河北省住房和城乡建设厅2021年度省工程建设标准和标准设计第二批制(修)订计划(冀建节科函(2021)117号)的要求,由河北建筑设计研究院有限责任公司编制本标准。本标准共分12章,主要技术内容包括:1.总则;2.术语;3.基本规定;4.材料;5.现浇混凝土内置保温系统;6.大模内置现浇混凝土
4、保温板系统;7.钢丝网架(片)复合板喷涂砂浆外墙保温系统;8.外墙自保温系统;9.薄抹灰外墙保温系统;10.辅助保温及其它要求;IL施工;12.质量验收。本标准由河北建筑设计研究院有限责任公司负责具体技术内容的解释,由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中如有意见或建议,请寄送至河北建筑设计研究院有限责任公司(地址:石家庄市建设南大街83号,邮编050011,电话:0311-80995634,邮箱:jszxsj2019),以便修订时参考。本标准主编单位、参编单位、主要起草人和审查人员名单:主编单位:河北建筑设计研究院有限责任公司参编单位:主要起草人:审查人员:目次1总
5、则12术语23基本规定54材料74.1 保温材料74.2 配套材料175现浇混凝土内置保温系统215.1 系统215.2 材料2253设计265.4 构造措施266大模内置现浇混凝土保温板系统306.1 系统306.2 材料336.3 设计346.4 构造措施357钢丝网架(片)复合板喷涂砂浆外墙保温系统377.1 系统377.2 材料397.3 设计417.4 构造措施428外墙自保温系统448.1 系统448.2 材料458.3 设计498.4 构造措施499薄抹灰外墙保温系统519.1 系统519.2 材料519.3 设计539.4 构造措施5410辅助保温及其它要求5511施工5811
6、.1 般规定5811.2 施工要点59113防火措施与成品保护6311.4 施工安全6412质量验收6512.1 一般规定6512.2 主控项目6812.3 一般项目74本标准用词说明77引用标准名录78附:条文说明81Contents1 GeneralProvisions12 Terms23 BasicRequirements54 Materials74.1 Thermalinsulationmaterial74.2 SupportingMaterials175 Built-InThermalInsulationSystemForCast-In-SituConcrete215.1 Syste
7、m215.2 material225.3 Design265.4 StructuralMeasures266 Built-InConcreteFormworkInsulationBoardSystem306.1 System306.2 material336.3 Design346.4 StnicturalMeasures357 SteelWireMeshCompositePlateSprayingMortarInsulationSystemOnExternalWalls377.1 System377.2 material397.3 Design417.4 StructuralMeasures
8、428 Self-InsulationSystemOnExternalWalls448.1 System448.2 material458.3 Design498.4 StructuralMeasures499 ThinPlasteredThermalInsulationSystemOnExternalWalls519.1 System519.2 material519.3 Design539.4 StiiicturalMeasures5410 OtherRequirements5511 Construction5811.1 GeneralRequirements58H.2Constructi
9、onPoints5911.3 FierPreventionMeasuresandFinishedProductProtection6311.4 ConstructionSafety6412 QualityAcceptance6512.1 GeneralRequirements6512.2 DominantItems6812.3 GeneralItems74ExplanationofWordinginThisStandard771.istofQuotedStandards78Addition:ExplanationofProvisions811总则.o.为规范外墙保温工程技术在建设工程中的应用,
10、做到安全适用、技术先进、经济合理、保证工程质量,制定本标准。条文说明:本标准制定的主要目的为贯彻落实国家和河北省提高外墙保温在建设工程中应用相关政策,推进外墙保温工程技术的科学化、规范化和标准化。同时标准的实施可以进一步规范市场秩序,防范出现建筑外墙保温工程安全隐患,保障工程质量与安全,助推建筑外墙保温工程及绿色建筑健康发展。1.0.2本标准适用于河北省8度及8度以下抗震设防区的新建、扩建、改建的民用建筑外墙保温工程的设计、施工及验收。1.0.3工程建设所采用的技术方法和措施是否符合本标准要求,由相关责任主体判定。其中创新性的技术方法和措施,应进行论证并符合本标准中有关性能的要求。1.0.4外
11、墙保温工程的设计、施工及验收,除应符合本标准的规定外,尚应符合国家和河北省现行有关标准的规定。条文说明:外墙保温工程设计、施工及脸收应符合现行国家标准建筑防火通用规范GB55037、建筑节能与可再生能源利用通用规范GB55015、民用建筑热工设计规范GB50176、建筑节能工程施工质量验收标准GB50411、建筑抗宸设计规范GB50011和现行河北省标准居住建筑节能设计标准(节能75%)DBB(J)185.公共建筑节能设计标准DB13(J)81等的有关规定。2术语2.0.1外墙保温系统thermalinsulationsystemonexternalwalls由保温层、防护层和固定材料组成的、
12、或由自保温砌块(板材)和配套材料组成的外墙保温构造的总称。条文说明:固定材料指外墙保温系统中的金属连接件、不锈钢腹丝焊接网架、锚栓、胶粘剂等。2.0.2夕卜墙保温工程engineeringofthermalinsulationonexternalwalls将外墙保温系统通过施工或安装,在建筑外墙上形成的建筑构造实体。2.0.3现浇混凝土内置保温系统built-inthermalinsulationsystemforcast-in-situconcrete通过不锈钢腹丝焊接网架或连接件将现浇混凝土主体结构和混凝土防护层可靠连接,施工现场在保温层两侧同时浇筑混凝土形成保温与外墙结构一体的外墙保温系
13、统。2.0.4大模内置现浇混凝土保温板系统built-inconcreteformworkinsulationboardsystem通过连接件将现浇混凝土主体结构和保温板或复合保温板可靠连接,形成保温与外墙结构一体的外墙保温系统。2.0.5钢丝网架(网片)复合板喷涂砂浆外墙保温系统steelwiremeshcompositeplatesprayingmortarinsulationsystemonexternalwalls钢丝网架(网片)复合板与主体结构可靠连接,并在钢丝网架(网片)复合保温板外侧喷涂水泥砂浆形成的保温与外墙结构体的外墙保温系统。2.0.6外墙自保温系统self-insulat
