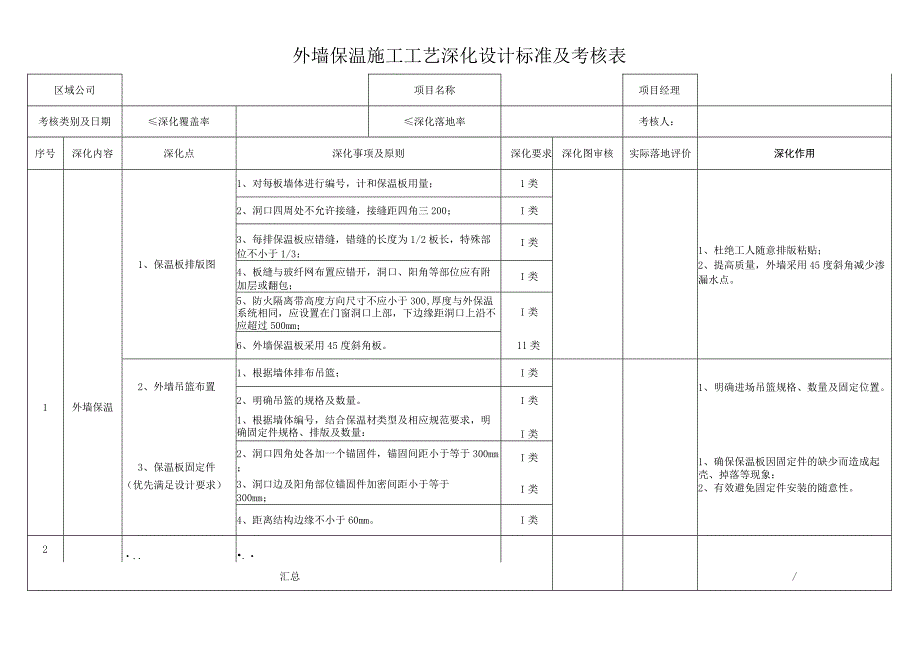

1、外墙保温施工工艺深化设计标准及考核表区域公司项目名称项目经理考核类别及日期深化覆盖率深化落地率考核人：序号深化内容深化点深化事项及原则深化要求深化图审核实际落地评价深化作用1外墙保温1、保温板排版图1、对每板墙体进行编号，计和保温板用量；1类1、杜绝工人随意排版粘贴；2、提高质量，外墙采用45度斜角减少渗漏水点。2、洞口四周处不允许接缝，接缝距四角三200；I类3、每排保温板应错缝，错缝的长度为1/2板长，特殊部位不小于1/3：I类4、板缝与玻纤网布置应错开，洞口、阳角等部位应有附加层或翻包；I类5、防火隔离带高度方向尺寸不应小于300,厚度与外保温系统相同，应设置在门窗洞口上部，下边缘距洞口

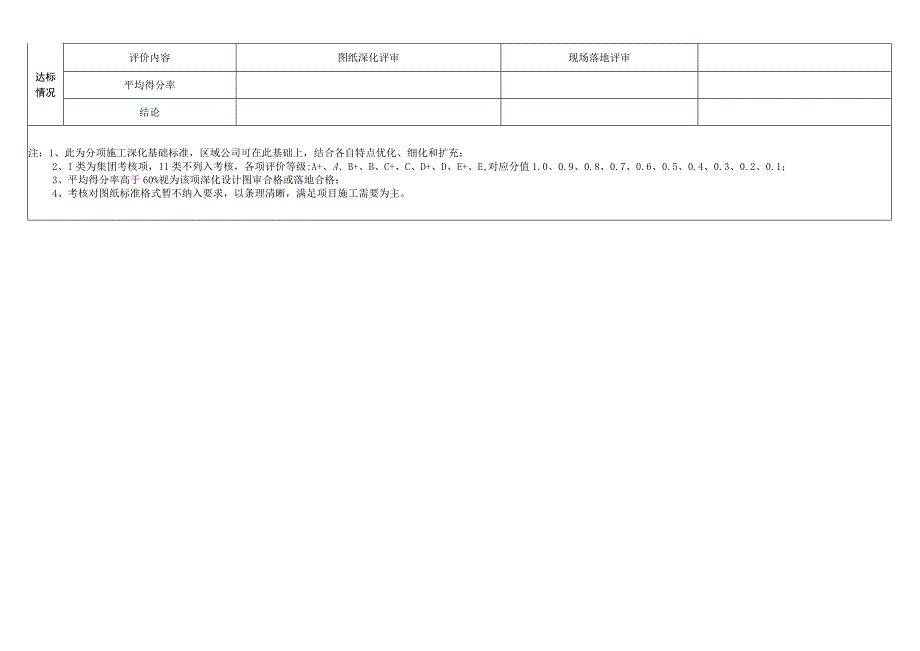

2、上沿不应超过500mm；I类6、外墙保温板采用45度斜角板。11类2、外墙吊篮布置1、根据墙体排布吊篮；I类1、明确进场吊篮规格、数量及固定位置。2、明确吊篮的规格及数量。I类3、保温板固定件1、根据墙体编号，结合保温材类型及相应规范要求，明确固定件规格、排版及数量：I类1、确保保温板因固定件的缺少而造成起壳、掉落等现象：2、有效避免固定件安装的随意性。2、洞口四角处各加一个锚固件，锚固间距小于等于300mm；I类（优先满足设计要求）3、洞口边及阳角部位锚固件加密间距小于等于300mm；I类4、距离结构边缘不小于60mm。I类2.汇总/达标情况评价内容图纸深化评审现场落地评审平均得分率结论注：1、此为分项施工深化基础标准，区域公司可在此基础上，结合各自特点优化、细化和扩充；2、I类为集团考核项，11类不列入考核，各项评价等级:A+、A、B+、B、C+、C、D+、D、E+、E,对应分值1.0、0.9、0.8、0.7、0.6、0.5、0.4、0.3、0.2、0.1；3、平均得分率高于60%视为该项深化设计图审合格或落地合格：4、考核对图纸标准格式暂不纳入要求，以条理清晰，满足项目施工需要为主。
