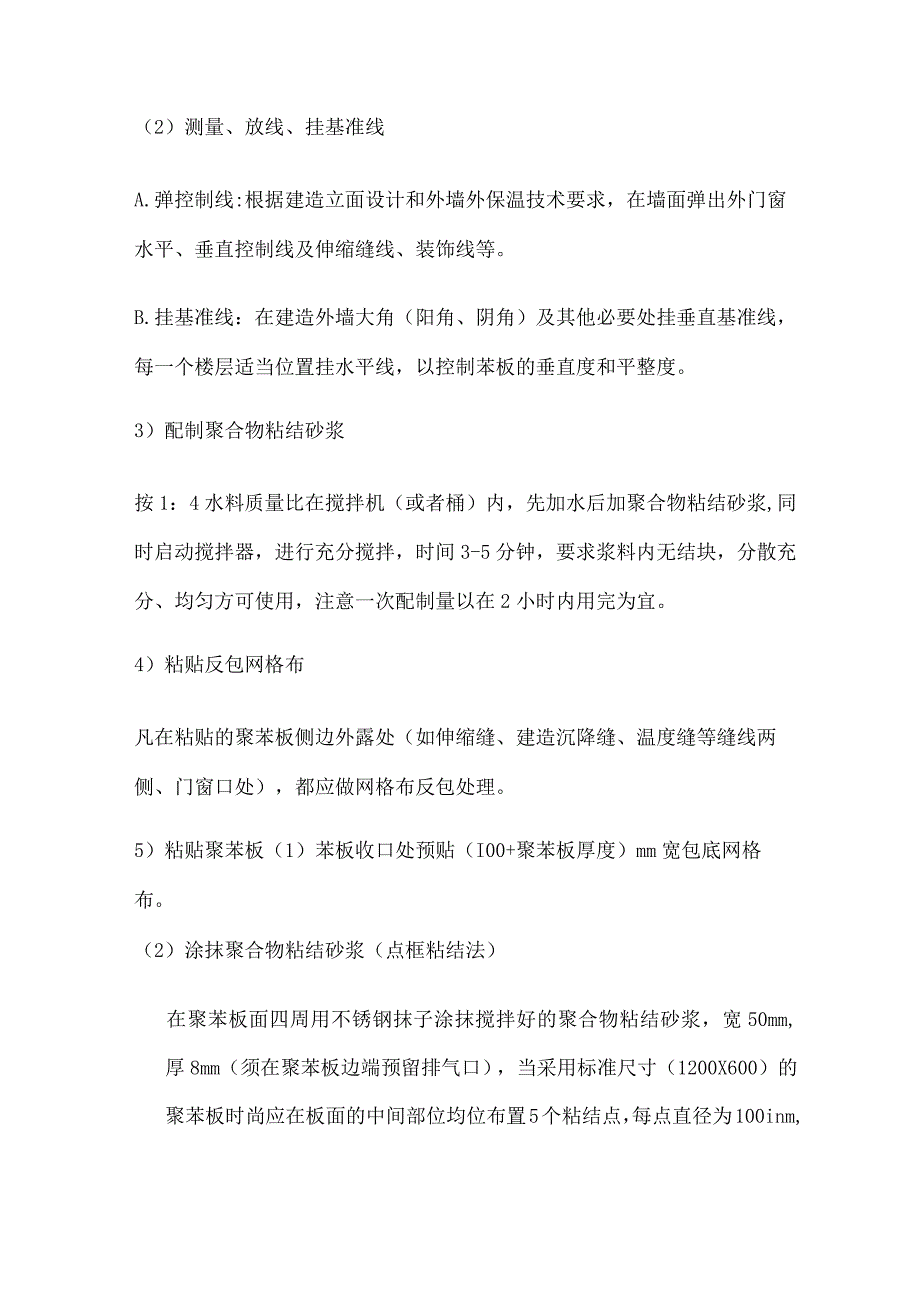

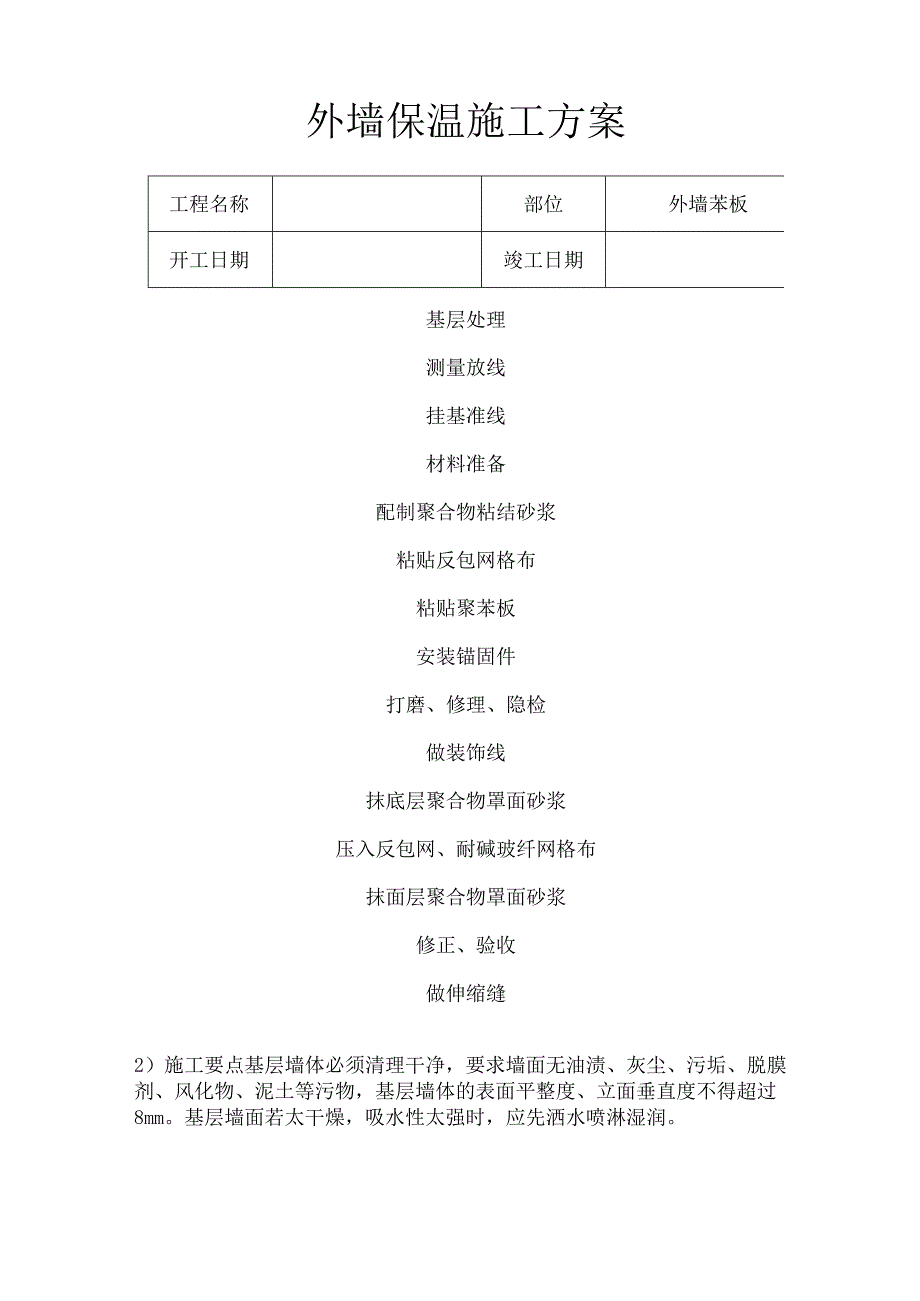

1、外墙保温施工方案工程名称部位外墙苯板开工日期竣工日期基层处理测量放线挂基准线材料准备配制聚合物粘结砂浆粘贴反包网格布粘贴聚苯板安装锚固件打磨、修理、隐检做装饰线抹底层聚合物罩面砂浆压入反包网、耐碱玻纤网格布抹面层聚合物罩面砂浆修正、验收做伸缩缝2）施工要点基层墙体必须清理干净，要求墙面无油渍、灰尘、污垢、脱膜剂、风化物、泥土等污物，基层墙体的表面平整度、立面垂直度不得超过8mm。基层墙面若太干燥，吸水性太强时，应先洒水喷淋湿润。（2）测量、放线、挂基准线A.弹控制线:根据建造立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰线等。B.挂基准线：在建造外墙大角（阳角、
2、阴角）及其他必要处挂垂直基准线，每一个楼层适当位置挂水平线，以控制苯板的垂直度和平整度。3）配制聚合物粘结砂浆按1：4水料质量比在搅拌机（或者桶）内，先加水后加聚合物粘结砂浆,同时启动搅拌器，进行充分搅拌，时间3-5分钟，要求浆料内无结块，分散充分、均匀方可使用，注意一次配制量以在2小时内用完为宜。4）粘贴反包网格布凡在粘贴的聚苯板侧边外露处（如伸缩缝、建造沉降缝、温度缝等缝线两侧、门窗口处），都应做网格布反包处理。5）粘贴聚苯板（1）苯板收口处预贴（I00+聚苯板厚度）mm宽包底网格布。（2）涂抹聚合物粘结砂浆（点框粘结法）在聚苯板面四周用不锈钢抹子涂抹搅拌好的聚合物粘结砂浆，宽50mm,厚

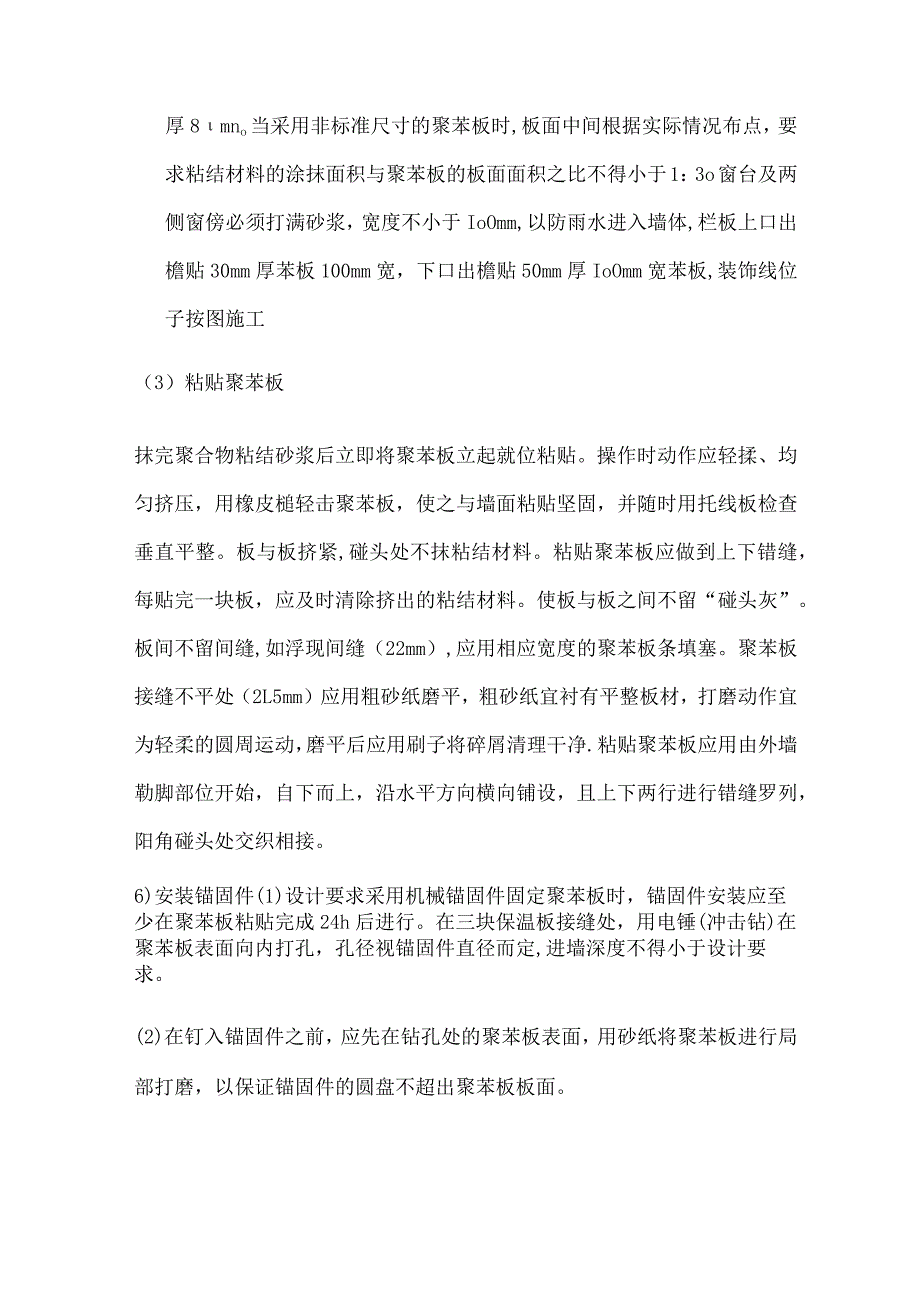

3、8mm（须在聚苯板边端预留排气口），当采用标准尺寸（1200X600）的聚苯板时尚应在板面的中间部位均位布置5个粘结点，每点直径为100inm,厚8mno当采用非标准尺寸的聚苯板时,板面中间根据实际情况布点，要求粘结材料的涂抹面积与聚苯板的板面面积之比不得小于1：3o窗台及两侧窗傍必须打满砂浆，宽度不小于IoOmm,以防雨水进入墙体,栏板上口出檐贴30mm厚苯板100mm宽，下口出檐贴50mm厚IoOmm宽苯板,装饰线位子按图施工（3）粘贴聚苯板抹完聚合物粘结砂浆后立即将聚苯板立起就位粘贴。操作时动作应轻揉、均匀挤压，用橡皮槌轻击聚苯板，使之与墙面粘贴坚固，并随时用托线板检查垂直平整。板与板挤
4、紧,碰头处不抹粘结材料。粘贴聚苯板应做到上下错缝，每贴完一块板，应及时清除挤出的粘结材料。使板与板之间不留“碰头灰”。板间不留间缝,如浮现间缝（22mm）,应用相应宽度的聚苯板条填塞。聚苯板接缝不平处（2L5mm）应用粗砂纸磨平，粗砂纸宜衬有平整板材，打磨动作宜为轻柔的圆周运动，磨平后应用刷子将碎屑清理干净.粘贴聚苯板应用由外墙勒脚部位开始，自下而上，沿水平方向横向铺设，且上下两行进行错缝罗列，阳角碰头处交织相接。6)安装锚固件(1)设计要求采用机械锚固件固定聚苯板时，锚固件安装应至少在聚苯板粘贴完成24h后进行。在三块保温板接缝处，用电锤(冲击钻)在聚苯板表面向内打孔，孔径视锚固件直径而定,
5、进墙深度不得小于设计要求。(2)在钉入锚固件之前，应先在钻孔处的聚苯板表面，用砂纸将聚苯板进行局部打磨，以保证锚固件的圆盘不超出聚苯板板面。7)抹底层聚合物罩面砂浆聚苯板安装完毕检查验收后进行聚合物罩面砂浆抹灰，抹灰分底层和面层两次。(1)聚苯板板面清理做聚合物罩面砂浆底层灰前，要求聚苯板干燥，表面平整,干净。(2)聚合物罩面砂浆配制按配置聚合物粘结砂浆的方法将聚合物罩面砂浆配制好备用.(3)抹底层聚合物罩面砂浆在聚苯板表面均匀涂抹一层聚合物罩面砂浆,厚度2-3mmo同时将反包网格布压入砂浆中。门窗四角沿45方向各加一层40Omm义20Onlnl网格布进行加强，加强布位于大面网的下面,压入底层
6、聚合物罩面砂浆之中.阴、阳角应加贴400mm宽加强网格布,位于大面网格布下面,压入底层聚合物罩面砂浆之中。8)贴网格布：(1)将网格布绷紧后贴于底层聚合物罩面砂浆上,用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶.网格布不得压入过深，表面必须暴露在底层砂浆之外。单张网格布长度不宜大于6mo铺贴遇有搭接时，必须满足IoOnlm的搭接长度要求。(2)网格布应自上而下沿外墙一圈一圈铺设。9)抹面层聚合物罩面砂浆在底层聚合物罩面砂浆凝结前再抹一道面层聚合物罩面砂浆进行罩面,厚度l2mm,仅以覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。砂浆抹灰施工间歇应在自
7、然断开处，以方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层聚合物罩面砂浆不应彻底覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm,以免网格布搭接处平整度超出偏差.考虑首层与其它需加强部位的抗冲击要求，在标准外保温做法基础上加铺一层网格布，并再抹一道聚合物罩面砂浆罩面，以提高抗冲击强度.加强部位抹面砂浆总厚度宜为57mm.在同一块墙面上，加强层做法与标准层做法间应留设伸缩缝。11）外墙阴阳角处做法12）外墙阳角处应另增设专用金属护角。3）外窗部位的外保温节点做法根据设计及图集要求施工，平窗台抹1:2.5水泥砂浆并向外坡10%o窗上口距保
8、温板外皮30mm粘贴一道塑料滴水槽，随后外保温板面抹聚合物砂浆与滴水槽平.无滴水槽时，须做鹰嘴，以防雨水顺强而下。5、质量控制1）外墙外保温工程能使用的材料应按设计要求选用，并符合建造节能工程施工质量验收规范和有关标准的要求。生产厂应提供法定检测部门出具的检测报告及出厂合格证。2）外墙外保温施工前:应装好辅框、阳台栏板和预埋铁件等，并应把墙上的施工洞阻塞密实。3）外墙外保温工程应在基体的质量验收合格后，方可施工。(1)聚苯板、网格布的规格和各项技术指标，聚合物砂浆的质量，必须符合要求。检验方法：检查出厂合格证。(2)聚苯板必须与墙面粘结坚固，无松动和虚粘现象.检查数量：按楼层每20m长抽查一处
9、。每处3延长米，每楼层不少于3处。检查方法:观察和用手推拉检查。(3)聚合物罩面砂浆与聚苯板必须粘结坚固，无脱层，空鼓。面层无爆灰、裂缝。及漏网检查数量：按楼层每20m长抽查一处。每处3延长米，每楼层不少于3处.检查方法:用小锤轻击和观察检查。5)普通项目：(1)聚苯板碰头缝不抹粘结材料.检查数量：按楼层每20米长抽查一处，每楼层不少于3处，每处检查不小于2块。检查方法:观察检查。(2)网格布应横向铺设,压贴密实，不能有空鼓，皱折翘曲，外露等现象,搭接宽度摆布不得小于100mmo上下不得小于100mm。检查数量：按楼层每20米长抽查一处，每楼层不少于3处，每处检查不小于2块。检查方法：观察和尺
10、量检查。(注:检验应在抹第二遍聚合物罩面砂浆复合面层前进行)(3)聚合物罩面砂浆面层总厚度不宜大于5mmo检查数量：按楼层每20延长米抽查一处。每处3延长米每层不少于3处。检查方法：尺量检查。(注：检验应在砂浆终凝前进行).6)允许偏差项目：聚苯板安装允许偏差项目项次项目允许偏差(mm)检查方法1表面平整2靠尺、楔形塞尺2垂直度每层4用2m托线板检查全高H1000且W用经纬仪或者吊线和尺量检查203阴阳角垂直3用2m托线板检查4阴阳角方正3用200mm方尺检查5接缝高差l05用直尺和楔形塞尺检查抹抗裂砂浆具体要求:涂料面层:抹3mm厚底层抗裂砂浆，随即压入一层耐碱玻纤涂塑网格布（首层需再附加一
11、层厚质耐碱玻纤涂塑网格布）,在底层抗裂砂浆凝固前抹3厚抗裂砂浆面层（如底层抗裂砂浆已凝固，则应在其表面先刷一层界面剂,再做面层抗裂砂浆。）必须按施工规范施工才可以达到标准的。涂料饰面体系构造图主要节点详图（以涂料饰面系统为例）聚苯板点粘法阳角板错槎门窗洞口加强处理办法阳角节点图：两侧墙做保温的阴角处理一侧墙做保温的阴角处理伸缩缝部位处理女儿墙节点处理外墙涂料施工方案（一）施工准备底材要求：基层抹灰已完成并保养了20天摆布，基层的碱度PH值在9以下，同时基层已干燥（至少已干燥15天），湿度低于8%；基层表面平整，阴阳角及角线密实，轮廓分明；墙面无渗水、无裂缝、空鼓、起泡孔洞等结构问题。没有粉化松
12、脱物，没有油、脂和其他粘附物。外墙预留的缝已进行防水密闭处理。所用涂料有出厂合证明，同时经检验达到国家相关规范标准要求。所用涂料经业主允许，同时样板墙经业主、监理及设计单位允许。装饰脚手架已搭设完毕.基层外露铁件已做好相应的防锈处理（镀锌或者刷防锈漆）.（二）施工条件：外墙涂料由于是水性涂料，对施工保养条件要求较高.施工保养要求温度高于5,环境湿度低于85%以保证成膜良好。低温将引起涂料的漆膜粉化开裂等问题，环境湿度大使漆膜长期不干，并最终导致成膜不良.外墙施工必须考虑天气因素，在涂刷涂料前，12小时未下雨，以保证基层干燥，涂刷后,24小时不能下雨，避免漆膜被雨水冲坏.（三）外墙涂料施工方法（
13、一）本工程中外墙建造涂料涂装体系分为三层，即底漆、第一遍面漆、第二遍面漆.其作用如下：底漆：底漆封闭墙面碱性，提高面漆附着力，对面涂性能及表面效果有较大影响。如不使用底漆，漆膜附着力会有所削弱，墙面碱性对面漆性能的影响更大，特别使用腻子的底面,可能造成漆膜粉化、泛黄、渗碱等问题,破坏面漆性能，影响漆膜的使用寿命。第一遍面漆:第一遍面漆主要作用是提高附着力和遮盖力，增加丰满度，并相应减少面漆用量。第二遍面漆：第二遍面漆是体系中最后涂层,具装饰功能，抗拒环境侵害。（二）施工工艺修补一清扫一填补腻子、局部刮腻子一磨平一贴玻纤布一满刮腻子一磨平f底漆施工f第一遍面漆施工f第二遍面漆施工（三）操作方法a
14、、修补：施涂前对于基体的缺棱掉角处、孔洞等缺陷采用1：3水泥砂浆（或者聚合物水泥砂浆）修补。下面为具体做法：空鼓一一如为大面积（大于IOCnl2）空鼓，将空鼓部位全部铲除，清理干净,重新做基层,若为局部空鼓（小于IOCnI2）,则用注射低粘度的环氧树脂进行修补。缝隙-细小裂缝采用腻子进行修补（修补时要求薄批而不宜厚刷），干后用砂纸打平;对于大的裂缝，可将裂缝部位凿成“V”字形缝隙，清扫干净后做一层防水层，再嵌填1：2.5水泥砂浆，干后用水泥砂纸打磨平整。孔洞一一基层表面以下3mm以下的孔洞,采用聚合物水泥腻子进行找平，大于3mm的孔洞采用水泥砂浆进行修补待干后磨平.此外对于新的水泥砂浆表面，如
15、急需进行涂刷时，可采用15%20%浓度的硫酸锌或者氧化锌溶液涂刷于水泥砂浆基层表面数次，待干燥后除去表面析出的粉末和浮砂即可进行涂刷.b、清扫：尘土、粉末可使用扫帚、毛刷、高压水冲洗,油脂使用中性洗涤剂清洗；灰浆用铲、刮刀等除去；霉菌室外高压水冲洗，用清水漂洗晾干。c、填补腻子,局部刮腻子：如果墙体平整、光滑，可不使用腻子；腻子的要求除了易批易打磨外，还应具备较好的强度和持久性,在进行填补、局部刮腻子施工时要求，宜薄批而不宜厚刷.要求腻子应具备更好的粘结性，粘结持久性及耐水性.使用的腻子采用107胶白水泥浆加159d一20M的细沙拌合。（四）刮腻子时的施工技术：掌握好刮涂时工具的倾斜度，用力均匀，以保证腻子饱满。为避免腻子收缩过大,浮现开裂和脱落，一次刮涂不要过厚，根据不同腻子的特点,厚度以O.5mm为宜。不要过多地往返刮涂，以免浮现卷皮脱落或者将腻子中的胶料挤出封住表面不易干燥。用油灰刀填要填满、填实，基层有洞和裂缝时，食指压紧刀片，用力将腻子压进缺陷内，将四周的腻子收刮干净，
