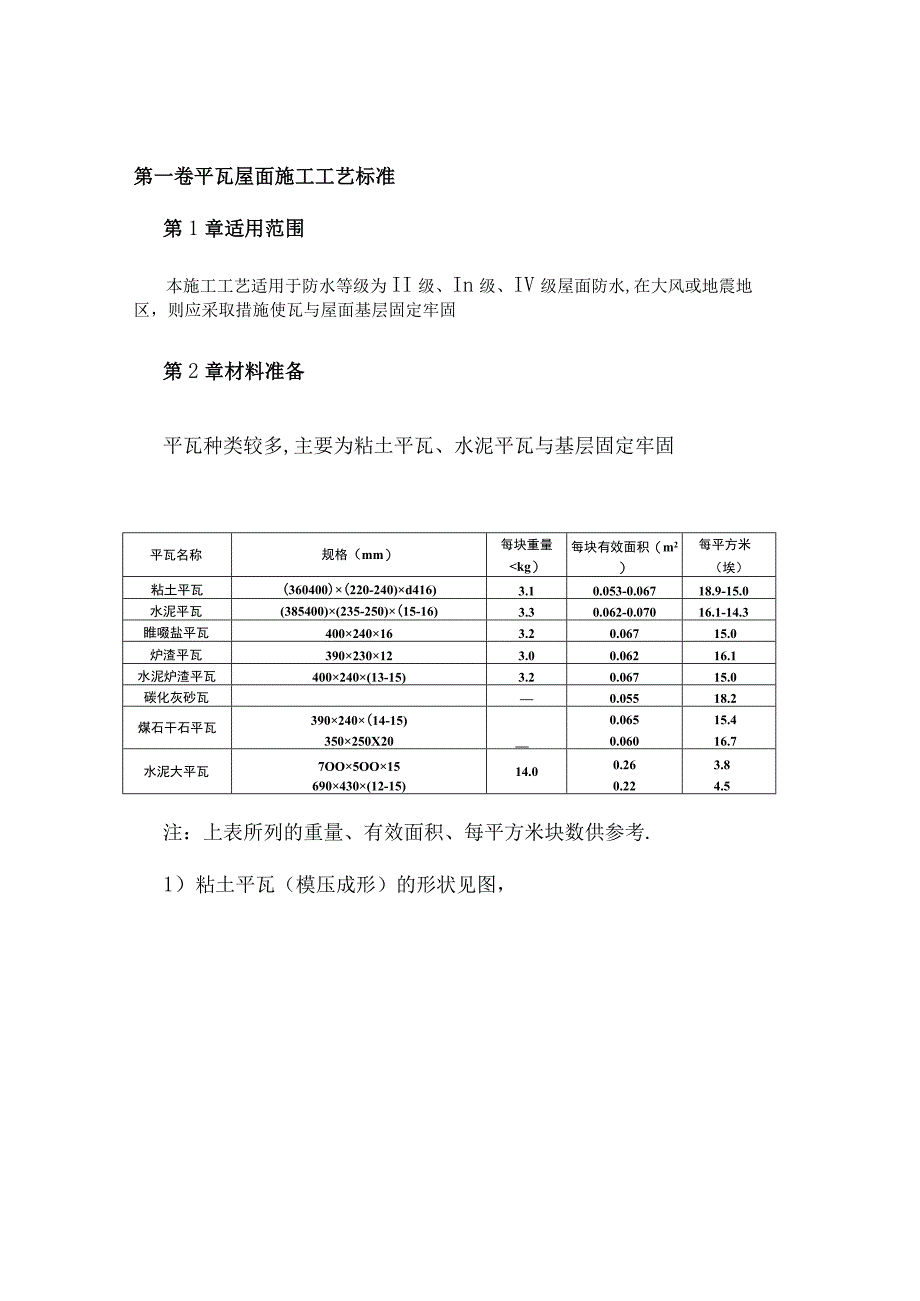

1、第一卷平瓦屋面施工工艺标准第1章适用范围本施工工艺适用于防水等级为II级、In级、IV级屋面防水,在大风或地震地区，则应采取措施使瓦与屋面基层固定牢固第2章材料准备平瓦种类较多,主要为粘土平瓦、水泥平瓦与基层固定牢固平瓦名称规格（mm）每块重量kg）每块有效面积（m2）每平方米（埃）粘土平瓦(360400)(220-240)d416)3.10.053-0.06718.9-15.0水泥平瓦(385400)(235-250)(15-16)3.30.062-0.07016.1-14.3睢啜盐平瓦400240163.20.06715.0炉渣平瓦390230123.00.06216.1水泥炉渣平瓦400

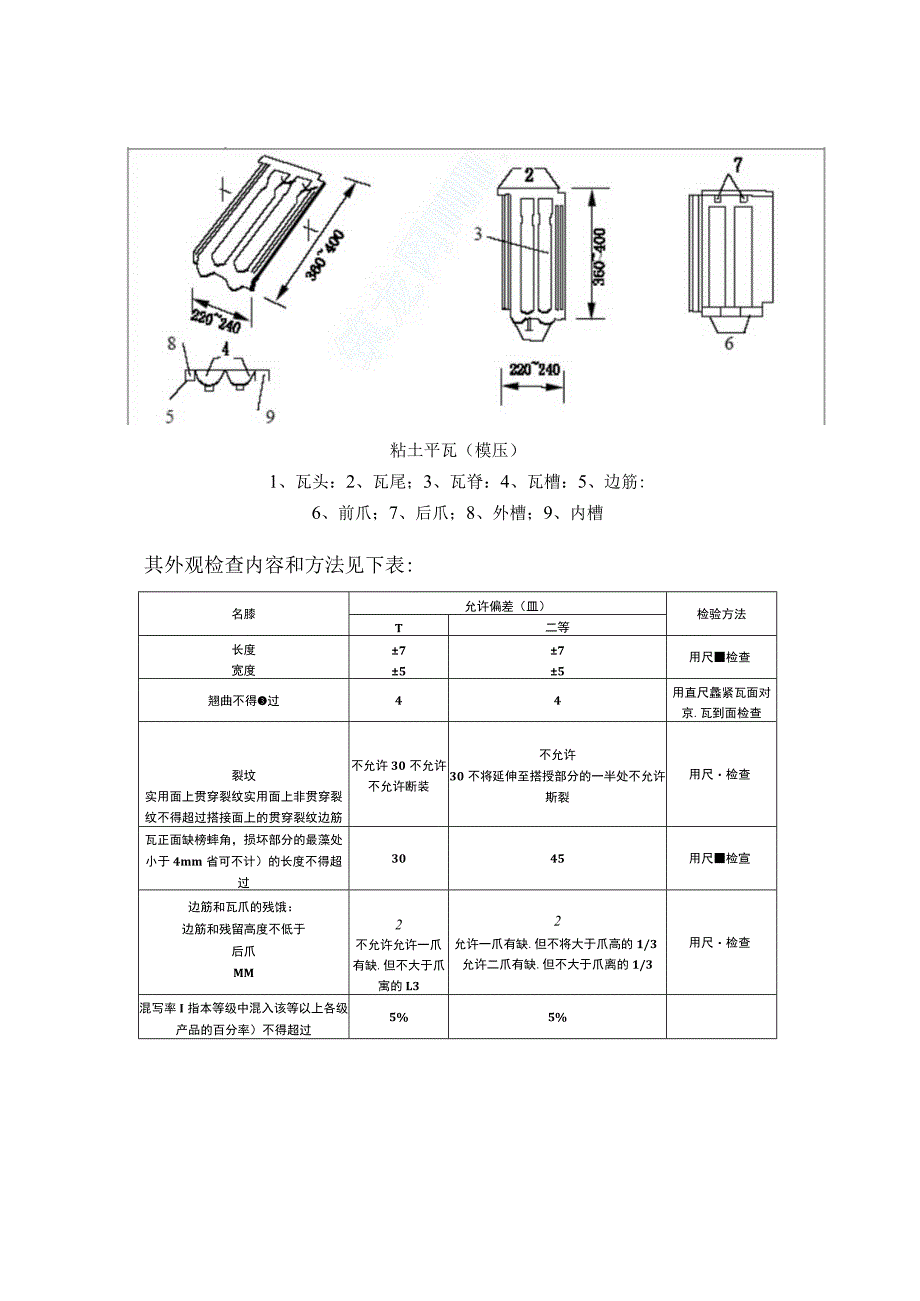

2、240(13-15)3.20.06715.0碳化灰砂瓦0.05518.2煤石干石平瓦390240(14-15)350250X200.0650.06015.416.7水泥大平瓦7OO5OO15690430(12-15)14.00.260.223.84.5注：上表所列的重量、有效面积、每平方米块数供参考.1）粘土平瓦（模压成形）的形状见图，粘土平瓦（模压）1、瓦头：2、瓦尾；3、瓦脊：4、瓦槽：5、边筋:6、前爪；7、后爪；8、外槽；9、内槽其外观检查内容和方法见下表:名膝允许偏差（皿）检验方法T二等长度宽度7575用尺检查翘曲不得过44用直尺蠡紧瓦面对京.瓦到面检查裂坟实用面上贯穿裂纹实用面上非
3、贯穿裂纹不得超过搭接面上的贯穿裂纹边筋不允许30不允许不允许断装不允许30不将延伸至搭授部分的一半处不允许斯裂用尺检查瓦正面缺榜蟀角，损坏部分的最藻处小于4mm省可不计）的长度不得超过3045用尺检宣边筋和瓦爪的残饿：边筋和残留高度不低于后爪MM2不允许允许一爪有缺.但不大于爪寓的L32允许一爪有缺.但不将大于爪高的1/3允许二爪有缺.但不大于爪离的1/3用尺检查混写率I指本等级中混入该等以上各级产品的百分率）不得超过5%5%2）脊瓦：其形状如下图:脊瓦图名称规格mm）重量（）每米屋脊（块）粘土辫瓦45519O2O455165153.02.4水泥背瓦455170X1545517515332.4
4、3）楝条、掾条、封檐板:项目允许偏差（mm）检查方法楞1条掾条封横板IOcm以下-3IOcm以上-2每种各抽查3根,用尺量高度和宽度检查圆木棕（横径）-5抽查3根.用尺量梢径,取其最大与最小的平均值枳条上裹面平不方木圆木8每坡拉线,用尺Ii一处检查上接头位置1/50度长抽查3处,用尺量检查封横板平直8每个工程抽查3处，拉10米线和尺检查第3章施工机具瓦刀、泥桶、线坠、墨斗、铁抹子、方尺、铁水平、水桶、喷壶、靠尺、锹、扁塞子、手推车、沥青壶、长毛刷、扁毛刷、尼龙线、钉锤、木锤、活动扳手、螺丝刀、角钢桌、卷尺、手锯、钢丝钳、上弯扳手、下弯扳手、开口器、皮带吊索、吊具、橡皮锤、电动砂轮、切割机、手电
5、钻、射钉枪和射钉、鸨钢电动圆盘锯第1节操作工艺顺序清理基层f干铺卷材一钉顺水条一钉挂瓦条一铺瓦一检查验收一淋水试验第2节操作要点1 .基层上的的灰尘、杂物清扫干净后，自上而下、平行于屋脊干铺一层卷材.卷材搭接顺序流水方向,搭接宽度不少于50mm.按设计要求间距在卷材上钉顺水条压实.顺水条表面应平整.2 .在顺水条上拉通线铺钉挂瓦条,其间距应根据瓦的尺寸和屋面坡度确定.挂瓦条应铺贴牢固，上棱成一直线,表面平整.3 .铺瓦前要选瓦.凡缺边、掉角、裂缝、砂眼、翘曲不平、张口缺爪的瓦,不得使用,通过铺瓦预排，山墙和天沟处如有半瓦,应预先锯号.4 .上瓦要自上而下两坡同时对称上,严禁单坡上瓦，以防屋架受
6、力不均导致变形,挂瓦宜采用“一步九块瓦”方法.上瓦时九块平瓦整齐捆成一摞,均匀平稳的摆在屋面上,位置应相互交错.5 .挂瓦应从两坡的檐口同时对称开始.每坡屋面从左侧山头推进.屋面端头用半瓦错缝.瓦要与挂瓦条挂牢,瓦爪与瓦槽要搭接紧密,并保证搭接长度,檐口瓦要用镀锌铁丝栓牢于檐口挂瓦条上.当屋面坡度大于50%时、大风和地震地区,每片瓦均需用镀锌铁丝固定于刮瓦条上.瓦搭接要避开主导风向，以防漏水.檐口要铺成一条直线，瓦头挑出檐口长度5070mm.天沟处的瓦要根据宽度及斜度弹线锯料,沟边瓦要按设计规定伸入天沟内5070mm,靠近屋脊瓦处的第一排瓦应用水泥砂浆固定牢.但切忌灰浆突出瓦外，以防止此处渗漏
7、.整坡瓦面应平整,行列横平竖直,无翘角和张口现象.6 .脊瓦要在平瓦挂完后拉线铺放,接口需顺主导风向.扣脊瓦要用1：2. 5石灰麻刀砂浆铺座平实,其搭接缝用水泥石灰砂浆嵌填,缝口平直,砂浆严密.铺好的屋脊斜脊表观平直无起伏现象.在泥背或钢筋混凝土基层上铺放平瓦时,前后坡应自上而下同时对称、分别分两层铺抹,待第一层干燥后再抹铺第二层,随抹随铺平瓦.第5章质量标准第1节主控项目1 .平瓦及脊瓦的质量必须符合设计要求,检查出厂合格证,质量检验批报告.2 .平瓦必须铺置牢固,地震设防地区或坡度大于5%的屋面,应采取固定加强措施.第2节一般项目1 .挂瓦条应分档均匀,铺钉平整、牢固；瓦面平整,行列整齐,
8、搭接紧密，檐口平直,脊瓦在两坡面瓦上的搭盖宽度,每边不小于40mm;瓦伸入天沟、檐沟的长度为5070mm;天沟、檐沟的防水层伸入瓦内的宽度不小于15Onln1；瓦头挑出封檐板的长度为5070mm;突出屋面的墙或烟囱的侧面瓦伸入泛水宽度不小于50mm.2 .脊瓦应搭盖正确，间距均匀,封堵严密,屋脊和斜脊应顺直,无起伏现象.3,泛水做法应符合设计要求,顺直整齐,结合严密,无渗漏,平瓦屋面与立墙及突出屋面结构等交接处,均应做泛水处理.天沟、檐沟的防水层,应采用合成高分子防水卷材、高聚物改性沥青防水卷材、沥青防水卷材、金属板材或塑料板材等材料铺设.第6章成品保护瓦屋面属非上人屋面,严禁在瓦屋面上行走及
9、堆放材料.第7章安全与环境1 .卷扬机操作工应持证上岗.2 .屋面临边应有护栏及竖挂安全网进行围挡.3 .操作工人进岗前应进行三级安全教育.4 .对操作工人进行安全技术交底.5 .操作工人在屋面作业时严禁乱扔乱抛材料.6 .操作工人上岗前正确佩戴安全帽并严禁酒后作业.7 .现场临时用电应按照三级配电,二级保护进行设置.8 .破损材料应集中运到垃圾堆放区.1 .平瓦屋面的横缝、竖缝,一般不得同砂浆封堵,如需封堵时,封堵砂浆不应露出缝口之外,可将砂浆嵌入瓦下,避免砂浆干缩开裂后,水从裂缝中渗入漏水；2,挂瓦时,操作工人应避免在瓦上行走.如必须时,脚应踩在瓦的端头，使瓦不被踩断.挂瓦过程中发现坏瓦,应及时剔除更换.第9章质量记录1.使用的各种材料的出厂合格证（质量保证书）及进场的复试记录；2 .隐蔽工程检查资料及各工序的质量评定资料；3 .施工中的配合比、计量记录、养护记录,工序间的交接资料；4 .专项施工方案和技术交底；5 .施工日志
