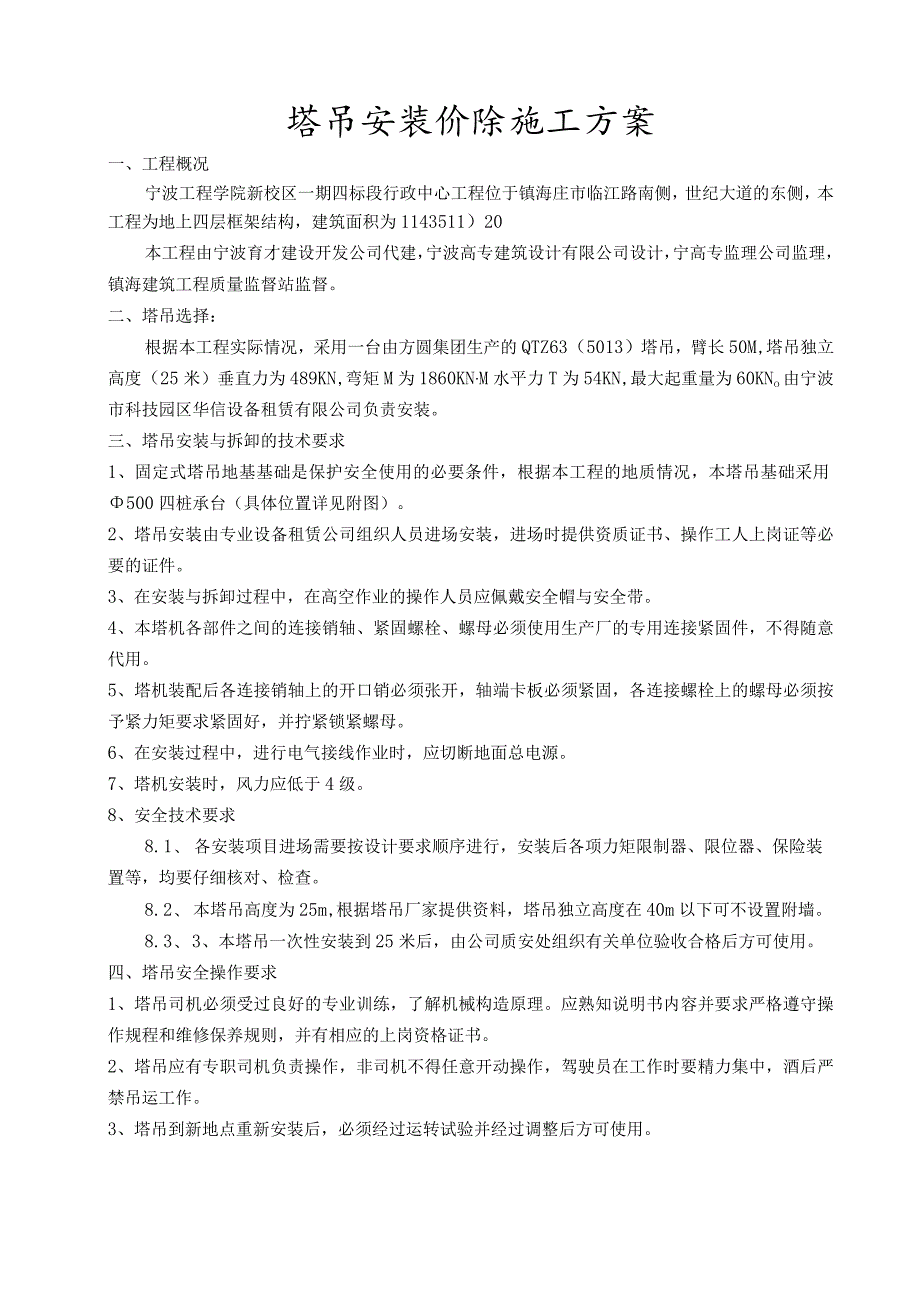

宁波工程学院塔吊安装方案.docx_第3页
第3页 / 共6页
宁波工程学院塔吊安装方案.docx_第4页
第4页 / 共6页
宁波工程学院塔吊安装方案.docx_第5页
第5页 / 共6页
宁波工程学院塔吊安装方案.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《宁波工程学院塔吊安装方案.docx》由会员分享,可在线阅读,更多相关《宁波工程学院塔吊安装方案.docx(6页珍藏版)》请在第壹文秘上搜索。

1、守波工程%院新喙区一期四标段行政中芯工程塔吊安装拆除行啊漪语套编制人:职务(繇八审核人:职务():批港人:职务(繇八枇摩群门:枇/日期:塔吊安装价除施工方案一、工程概况宁波工程学院新校区一期四标段行政中心工程位于镇海庄市临江路南侧,世纪大道的东侧,本工程为地上四层框架结构,建筑面积为1143511)20本工程由宁波育才建设开发公司代建,宁波高专建筑设计有限公司设计,宁高专监理公司监理,镇海建筑工程质量监督站监督。二、塔吊选择:根据本工程实际情况,采用一台由方圆集团生产的QTZ63(5013)塔吊,臂长50M,塔吊独立高度(25米)垂直力为489KN,弯矩M为1860KNM水平力T为54KN,最

2、大起重量为60KNo由宁波市科技园区华信设备租赁有限公司负责安装。三、塔吊安装与拆卸的技术要求1、固定式塔吊地基基础是保护安全使用的必要条件,根据本工程的地质情况,本塔吊基础采用500四桩承台(具体位置详见附图)。2、塔吊安装由专业设备租赁公司组织人员进场安装,进场时提供资质证书、操作工人上岗证等必要的证件。3、在安装与拆卸过程中,在高空作业的操作人员应佩戴安全帽与安全带。4、本塔机各部件之间的连接销轴、紧固螺栓、螺母必须使用生产厂的专用连接紧固件,不得随意代用。5、塔机装配后各连接销轴上的开口销必须张开,轴端卡板必须紧固,各连接螺栓上的螺母必须按予紧力矩要求紧固好,并拧紧锁紧螺母。6、在安装

3、过程中,进行电气接线作业时,应切断地面总电源。7、塔机安装时,风力应低于4级。8、安全技术要求8.1、 各安装项目进场需要按设计要求顺序进行,安装后各项力矩限制器、限位器、保险装置等,均要仔细核对、检查。8.2、 本塔吊高度为25m,根据塔吊厂家提供资料,塔吊独立高度在40m以下可不设置附墙。8.3、 3、本塔吊一次性安装到25米后,由公司质安处组织有关单位验收合格后方可使用。四、塔吊安全操作要求1、塔吊司机必须受过良好的专业训练,了解机械构造原理。应熟知说明书内容并要求严格遵守操作规程和维修保养规则,并有相应的上岗资格证书。2、塔吊应有专职司机负责操作,非司机不得任意开动操作,驾驶员在工作时

4、要精力集中,酒后严禁吊运工作。3、塔吊到新地点重新安装后,必须经过运转试验并经过调整后方可使用。4、塔吊必须有可靠的接地装置,所有电器设备的外壳都应与机体妥善连接,其接地线断面不小于25mm,接地电阻不小于10欧。5、塔吊重新安装后,应重新调节好各种安全保护装置和限位开关,如夜间作业必须准备好充足的照明设备。6、操作要求:6.1、 进场时在总闸闭后,必须用试管试笔检查塔吊金属结构是否漏电,确认安全后方可上梯进入驾驶室。6.2、 工作前检查电源电压是否符合起重和要求(电源电压不得低于额定电压的92%,或按厂方说明书上的规定)。6.3、 检查各操作手柄是否处于零位。6.4、 操作前应空车运转检查各

5、控制器的装置有无毛病,制动器闸的松紧程度,制动是否可靠,尤其是在雨天和下雨过后,转动部分滑油油量是否充足,声音是否正常。检查钢丝绳的磨损情况,润滑是否良好,空载试验各安全装置的开关角头是否处于正确位置。7、操作过程中要求:7.1、 塔吊工作时必须按照额定重量起吊,超过额定重量无安全措施不吊,如被吊物体重量接近塔吊起重机的最大允许负荷时,要进行试吊,先将吊物提升离地面05m左右,然后细致检查确认后才能正式起吊,塔吊起重机不准吊运人员,斜拉重物,拔除地下埋物。7.2、 司机必须得到指挥信号后方可进行操作,操作前司机必须按电铃发信号,并应严格按照指挥人员的信号进行操作,如果发现有指挥信号不清,应采取

6、措施询问信号,或停止操作,如果发现指挥信号有错误引起事故,驾驶员有权拒绝执行,多人挂钩时,驾驶员只服从吊运前确定的其中一个人的指挥开车,但对任何人发现的危险信号,驾驶员均应警惕紧急停车。7.3、 吊物上升时,吊物距起重臂不得小于l2u7.4、 在操作过程中,当机械出现不正常现象,或听到不正常声音时,应将重物稳妥降落,并立即检查找出原因。7.5、 雷雨、暴雨和六级以上大风时禁止使用,并将臂放在安全位置上,以保证塔身承受最小的弯矩。7.6、 工作休息和下班后,不得将重物悬挂在空中。8、塔吊爬升操作要求:8.k四级风以上停止爬升作业:如在爬升过程中突然风速加大,必须立即停止作业,并将塔身螺栓固定好。

7、8.2、 爬升过程中,严禁旋转塔帽。8.3、 爬升时要把镇定器固定好。8.4、 采用附着时,顶升到规定高时,必须用锚固装置把塔身附着在建筑物上。9、塔吊操作停止后要求:9.1、 运转完毕后,吊钩上升到距离起重臂2-3m处。9.2、 所有控制器工作完毕后,必须扳到停止点(零位),切断电源总开关,锁好配电箱,关好司机室门窗。9.3、 塔吊起重机起火,绝对禁止用水救火,应用四氯化碳灭火器或其他不导电的灭火材料救火。9.4、 定期紧固塔吊螺栓,及时进行维修保养。10、塔吊拆卸要求:塔吊的拆卸方法与安装方法基本相同,只是工作程序与安装时相反,后装的先拆,先装的后拆,但是拆卸过程中不能马虎大意,否则将发生

8、人身及设备安全情况。五、塔吊安装步骤1、塔吊的安装1.1、准备工作:清理场地及平整,起重量16吨的汽车吊进场,备好常用的工具及测量仪器,配备好有关的工作人员。1. 2、先把两节标准节用8个M30高强度螺栓连接为一体(螺栓的预紧力矩为2.5KNm)然后吊装在校基础上面,并用8个M30高强度螺栓固定好,安装时注意有踏步的两根主弦要垂直于建筑物。1.3、 地面上将液压顶升系统吊装至爬升架上,并完成顶升油缸与爬升架的装配,然后将爬升架吊起,套在己安装在基础上的两节标准节外面,注意套架有顶升机构的应对准塔身上有踏步的一面,并使套架上的爬爪搁在基础节最下面的一个踏步上。1.4、 在地面上先将上下支座以及回

9、转机构、回转支承、平台等装为一体,然后将这一套部件吊起安装在塔身节上,用4个35的销轴和8个M30的高强度螺栓将下支座分别与爬升架和塔身节相连。注意:回转支承与上、下支座的连接螺栓一定要拧紧,予紧力矩为640Nmo1.5、 用吊机将过渡节吊起安装在上支座上,用8个M30的高强度螺栓拧紧。1.6、 汽车吊安装搭尖(包括二节拉杆、滑轮)。安装塔尖时要注意区分塔尖哪边是与起重臂相连,此边回转限位器和司机室处于一侧。1.7、 地上拼装好平衡臂,并将起升机构、电控柜与电阻箱等装在平衡臂上,接好各部分所需的电线,然后将平衡臂吊起来与上支座用销轴固接完毕后,再抬起平衡臂与水平线成一角度至平衡臂拉杆按安装位置

10、,装好平衡臂拉杆后,再将吊车卸载。1.8、 用汽车吊吊起重2.2吨的平衡重一块,放在平衡臂后方最靠近塔顶的位置。在地面上,先将司机室的各电气设备检查好以后,将司机室吊起至上支座的上面,然后,用销轴将司机室与上支座连接好。1.10、起重臂节的配置,根据每节臂上的永久标记,确认臂节序号,次序不得混乱,按使用说明组合吊臂长度,用相应销轴把它们装配在一起,把第1节臂和第2节臂连接后,装上小车,并把小车固定在吊臂根部,把吊臂搁置在1米高左右的支架上,使小车离开地面,装上小车牵引机构,所有销轴都要装上开口销,并将开口打开充分。1.11、 按说明书组合吊臂拉杆,用销轴把它们连接起来,置在吊臂上统杆上的拉杆架

11、内。1.12、 检查吊上的电路和是否完善,并穿绕小车牵引钢丝绳。用汽车起重机将吊臂成平稳提升,提升中必须保持吊处于水平位置,使得吊臂能够顺利地安装到支座的吊臂钦点上。在吊臂连接完毕后,继续提升吊,使吊臂头部稍微抬起,连接好起重臂拉杆,然后把吊臂缓慢放下,使拉杆处于拉紧状态。1.14、按说明书安装其它平衡配重。穿绕起升钢丝绳。将起升钢绳引经塔顶导向滑轮后,绕过在起重臂根部上的起重量限制器滑轮,再引向小车滑轮与吊钩滑轮穿绕,最后将绳端固定在臂头上。1.16、把小车升至最根部使小车与吊臂碰块撞牢。转动小车上带有棘轮的小储绳卷筒,把牵引绳尽力张紧。1.17、通电试运转,验收认可后方可投入使用。1.18、避雷接装置塔吊避雷针的接地和接地保护。接地要求直接与基础钢筋焊接,但必须保证基础钢筋与大地连接。四、塔吊的拆卸拆卸顺序与安装顺序相反五、主要安全技术措施1、塔吊司机必须受过良好的专业训练,了解机械构造原理,应熟知说明书内容并要求严格遵守操作规程和维修保养规则。2、塔吊应有专职司机负责操作,非司机不得任意开动和操作,驾驶员在工作时要精力集中,酒后严禁吊运工作。3、必须遵守“十不吊”有关制度。4、严格持证上岗制度,严禁无证人员作业。5、安装前后,应注意吊重心,严禁斜吊。6、塔吊指挥采用对讲机进行指挥。
