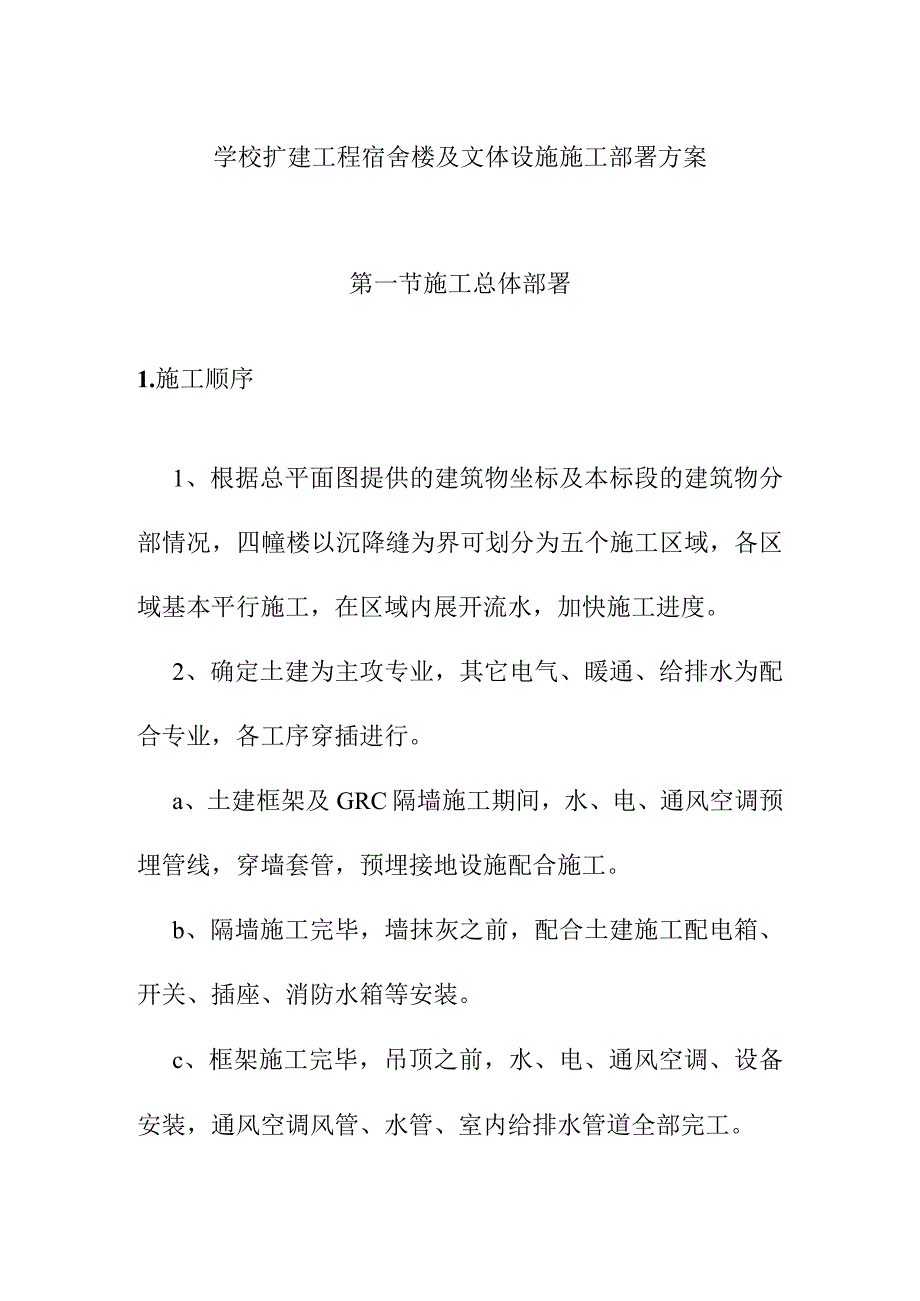

1、学校扩建工程宿舍楼及文体设施施工部署方案第一节施工总体部署1.施工顺序1、根据总平面图提供的建筑物坐标及本标段的建筑物分部情况,四幢楼以沉降缝为界可划分为五个施工区域,各区域基本平行施工,在区域内展开流水,加快施工进度。2、确定土建为主攻专业,其它电气、暖通、给排水为配合专业,各工序穿插进行。a、土建框架及GRC隔墙施工期间,水、电、通风空调预埋管线,穿墙套管,预埋接地设施配合施工。b、隔墙施工完毕,墙抹灰之前,配合土建施工配电箱、开关、插座、消防水箱等安装。c、框架施工完毕,吊顶之前,水、电、通风空调、设备安装,通风空调风管、水管、室内给排水管道全部完工。d、地面工程粉刷期间,可以进行给水管

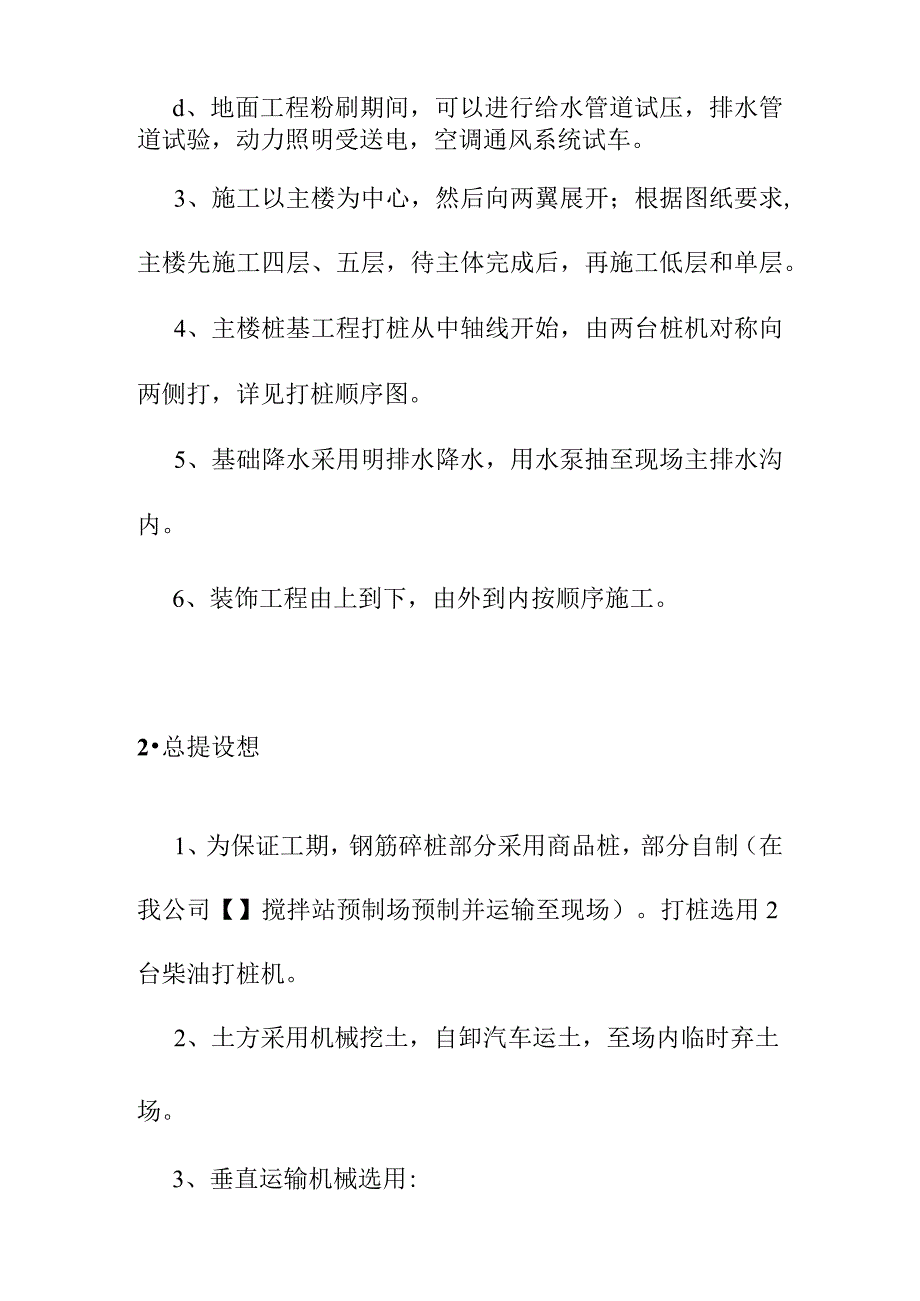

2、道试压,排水管道试验,动力照明受送电,空调通风系统试车。3、施工以主楼为中心,然后向两翼展开;根据图纸要求,主楼先施工四层、五层,待主体完成后,再施工低层和单层。4、主楼桩基工程打桩从中轴线开始,由两台桩机对称向两侧打,详见打桩顺序图。5、基础降水采用明排水降水,用水泵抽至现场主排水沟内。6、装饰工程由上到下,由外到内按顺序施工。2总提设想1、为保证工期,钢筋碎桩部分采用商品桩,部分自制(在我公司【】搅拌站预制场预制并运输至现场)。打桩选用2台柴油打桩机。2、土方采用机械挖土,自卸汽车运土,至场内临时弃土场。3、垂直运输机械选用:选用角钢井架:其中主楼3台,电化教学楼1台,管理研修楼2台,计算

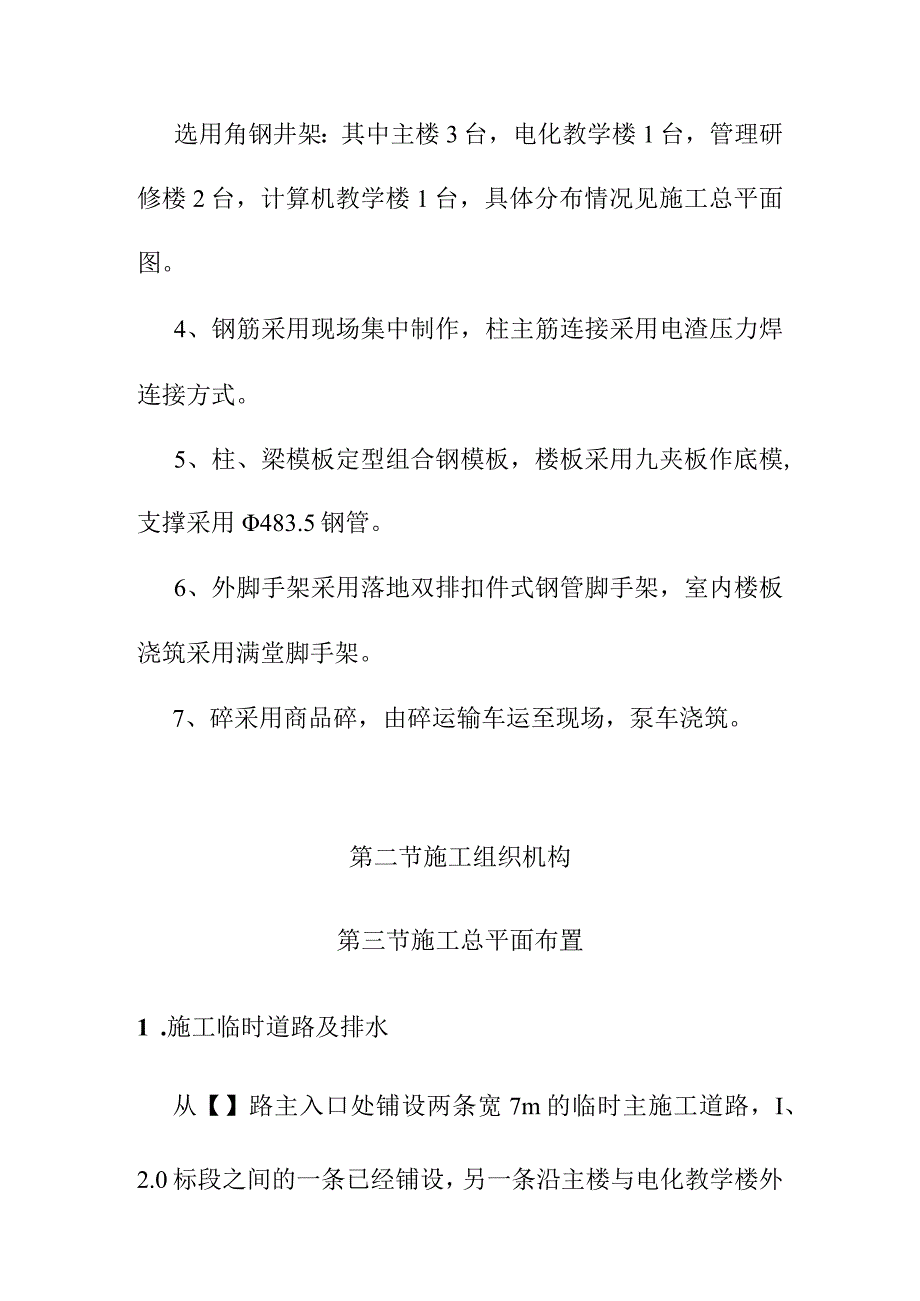

3、机教学楼1台,具体分布情况见施工总平面图。4、钢筋采用现场集中制作,柱主筋连接采用电渣压力焊连接方式。5、柱、梁模板定型组合钢模板,楼板采用九夹板作底模,支撑采用483.5钢管。6、外脚手架采用落地双排扣件式钢管脚手架,室内楼板浇筑采用满堂脚手架。7、碎采用商品碎,由碎运输车运至现场,泵车浇筑。第二节施工组织机构第三节施工总平面布置1 .施工临时道路及排水从【】路主入口处铺设两条宽7m的临时主施工道路,I、2.0标段之间的一条已经铺设,另一条沿主楼与电化教学楼外侧铺设。结合设计永久道路走向考虑,作为永久道路路基,支路宽4m形成闭合环形道路,路面做法:先用振动式压路机碾压5遍,再上铺15Omm厚
4、高炉干渣。(详见总平面图)在临时道路两侧各挖一条排水沟,排水沟断面为:上口宽0.6m,边坡1:0.7,纵向排水坡度为3%。为保证【】镇文明整洁的形象,在【】路主入口处设一简易洗车台(现场已设置),为外出车辆洗车。2 .施工临时用水1)用水量计算a、现场施工用水量计算:q=k(QiNi)/(Tit)k2(83600)=2.6Ls其中:q施工用水量(L/s);k未预计施工用水系数(取1.1);Qi季度工程量;Ni施工用水定额(碎自然养生200Lm3;冲洗模板5Lm2;砌筑工程300Lm3;抹灰工程30Lm2);Ti季度有效作业日(d);t每天工作班数(考虑二班/天);k2用水不均衡系数(取1.5)
5、。b、施工机械用水量计算:q2=k1Q2N2k3/(83600)=0.5Ls其中:q2机械用水量(L/s);k一未预计施工用水系数;Q2同一种机械台数;N2施工机械台班用水定额(挖土机200Lm3台班1.2m3;压路机15Lt台班15t)。c、现场生活用量计算:q3=(pN3k4)/(t83600)=0.1L/s其中:q3施工现场生活用水量(L/s);pi施工现场高峰昼夜人数(人);k4一一施工现场不均衡系数(取1.3);N3施工现场生活用水定额(一般为2060L人班主要需视当地气候而定);t每天工作班数(二班)。d、消防用水量:本工地面积小于5ha,故取q5=10LSoe、总用水量计算:工地
6、面积小于5ha,而且(qq2q3+q4)q5,则Q=q5,最后再增加10%,以补偿不可避免的水管漏水损失,则Q=llLs2)给水管网布置及管径选择管网布置为树枝状管网,采用暗管铺设,通过临时道路部分埋深1m。管径计算:d=t=j=0.0748m其中:d配水管直径(m);Q耗水量(L/s);V管网中水流建度(ms),本管网选用25ms0考虑到现场甲方给定的水管直径,选用50mm钢管作用给水管。3 .施工临时用电1)估算施工用电容量,选择配电变压器。p=1.05k(p)/cos+k2p2+k3p3+k4p4=1.05(0.7158.5/0.75+0.6199+0.83+1.02)=271.4KVA
7、其中:P供电设备总需要容量(KVA);Pi电动机容量定功率(kW);P2电焊机额定容量(KVA);P3室内照明容量(kW);P4室外照明容量(kW);cos电动机的平均功率因素(取0.75);k电动机数量10台,取0.7;k2电焊机VlO台,取0.6;k3室内照明,取0.8;k4室外照明,取1.0。施工动力用电需380v电源,照明需单相220v电源。施工用电从业主LO标提供的电源引入,确保2.0标顺利开工。施工过程中随用电量的增加,按业主指定的电源接入点就近引入。2)配电线路的布置动力线路一级送电采用三相五线制,二级送电和现场照明采用三相四线制送电,总线要用50mm2BX型铜芯橡皮线,电杆用木
8、杆小头直径大于IOCm合理架设。4 .施工办公及生产设施现场办公室及办公设施已建好(1.0标中),现场男女厕所已建好(LO标中),不需再建。现场不设生活大临(宿舍、浴室、食堂等)。现场设钢筋加工棚(利用LO标已建)、砂石堆场、钢筋堆场、周转料具堆场、临时弃土场。备品库设在办公区附近。第四节施工进度计划1.总工期控制本工程按甲方要求【】年【】月【】日开工,【】年【】月【】日前竣工,总日历工期【】天。我公司经过认真研究,合理计划组织安排,总工期定为【】天。主要节点如下:打桩开始【】年【】月【】日主楼结构封顶【】年【】月【】日竣工【】年【】月【】日2.施工进度计划表第五节施工准备1 .施工现场准备1
9、、办好施工场地移交手续(在LO标已基本办理完毕)。2、办理施工许可证,质监、安监手续,开工报告的审批等各种手续(在LO标已基本办理完毕)。3、做好“三通一平”,建造各项施工临时设施(包括临时用水、临时用电、排水、库房、钢筋、木工加工场地、道路、大门以及各种标牌,这些设施LO标中大部分已完成)。4、现场测控网布设。5、组织施工物资和机具进场。2 .技术准备1、组织图纸自审、会审,进行技术、方案交底,有问题及时与设计单位联系解决。2、对工程地质、周围环境、技术经济条件进行了解,采取措施。3、组织人员进行钢筋、模板翻样工作,出翻样图。4、编制单位工程施工方案、安全技术措施及质量、进度、成本控制目标规
10、划。5、提出材料、机具、设备供应计划,特别是业主提供的材料、设备供应计划,详见中心2.0标工程材料供应计划表(见24、25页)。3 .物资准备K建筑材料准备。2、施工机械调拨,详见主要施工机械(具)设备一览表。3、计量器具配置计量器具一览表号器具名称产地规格数量使用情况全站仪0本SET2B套控制网布设经纬仪瑞WILDT2台*水准仪JiNA2台精密高程测量钢卷尺哈尔滨50m把距离测量钢卷尺浙江5m把一般距离丈量i钢卷尺2m把一般距离丈量-铝合金塔尺5m把标高测量游标卡尺(把孔径丈量(拉力器IOkg只距离丈量O氧气压力表(YQY-07套1乙块压力表YQE-03套2万用表戌汉YDM301台3兆欧表Z
11、C25台电流表(MG-28台45水平尺把水平测量6铝合金靠尺把垂直度测量7角尺把角度测量8塞尺把缝隙测量9试块模具150150组砂强度O试块模具70.770.7组砂浆强度1抗渗试块模具组2碎坍落度测筒只3砂浆稠度测仪台4温度计把4、周转料具配置名称规格(mm)每件件数总面积(m2)总重面积(m2)重量(kg)平面模板3001500550.4514.95438244581.23平面模板300900550.279.21168845815.56平面模板300600550.186.368631585.48其他模板(IOo200)(600-1500)-2.63联接角模505015003.47900-3.
