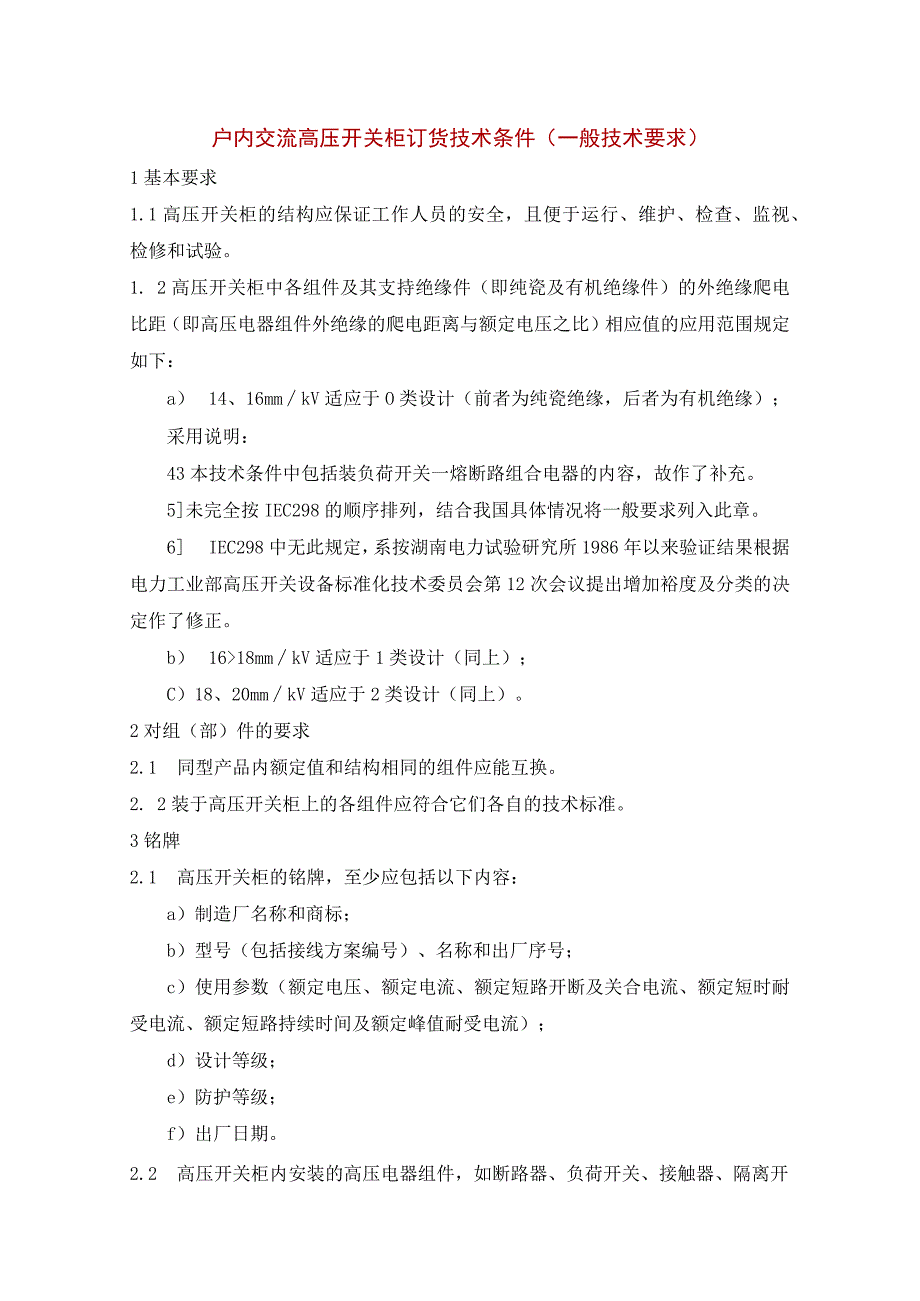

1、户内交流高压开关柜订货技术条件（一般技术要求）1基本要求1.1高压开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。1. 2高压开关柜中各组件及其支持绝缘件（即纯瓷及有机绝缘件）的外绝缘爬电比距（即高压电器组件外绝缘的爬电距离与额定电压之比）相应值的应用范围规定如下：a） 14、16mmkV适应于O类设计（前者为纯瓷绝缘，后者为有机绝缘）；采用说明：43本技术条件中包括装负荷开关一熔断路组合电器的内容，故作了补充。5未完全按IEC298的顺序排列，结合我国具体情况将一般要求列入此章。6 IEC298中无此规定，系按湖南电力试验研究所1986年以来验证结果根据电力工业部

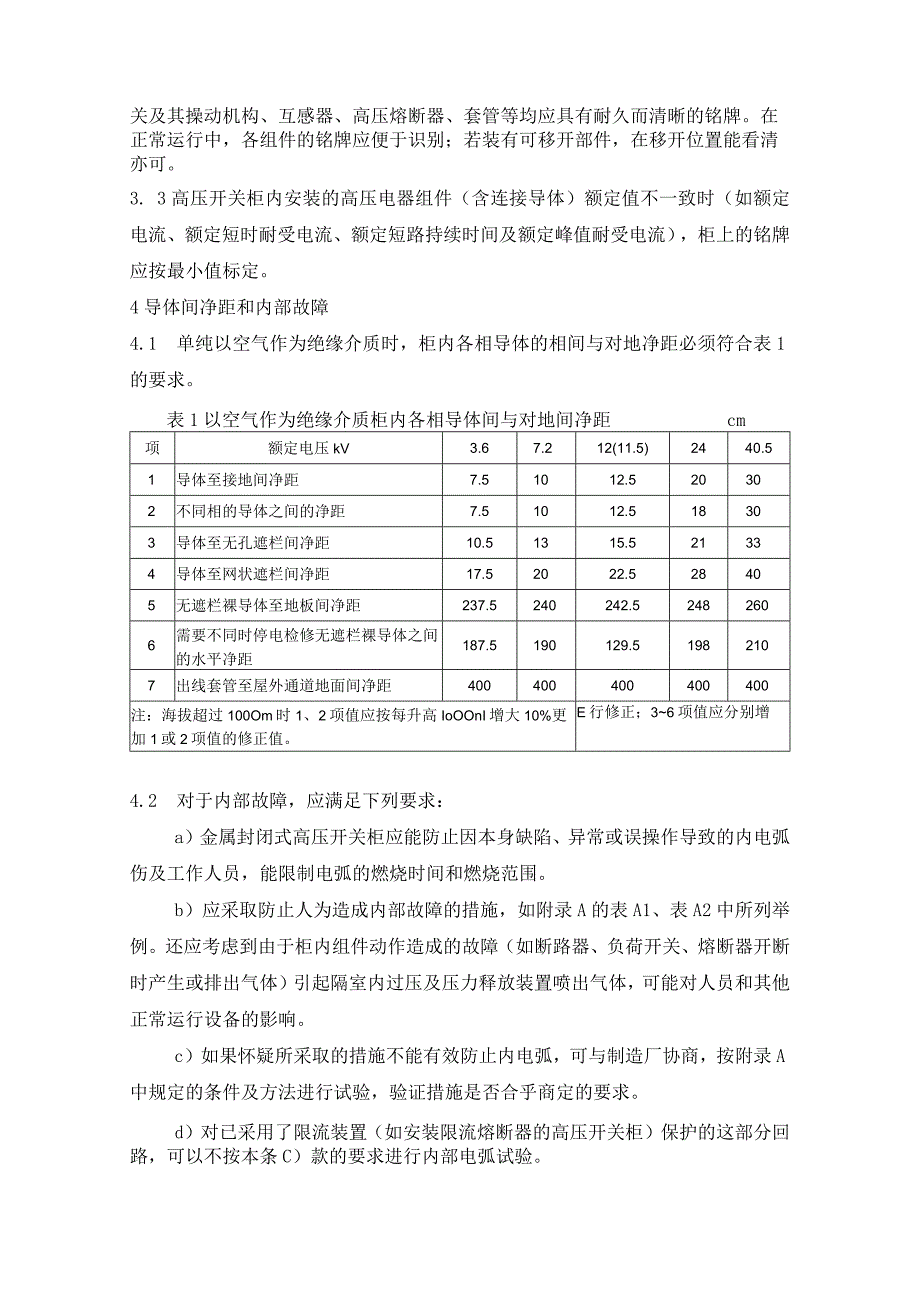

2、高压开关设备标准化技术委员会第12次会议提出增加裕度及分类的决定作了修正。b） 1618mmkV适应于1类设计（同上）；C）18、20mmkV适应于2类设计（同上）。2对组（部）件的要求2.1 同型产品内额定值和结构相同的组件应能互换。2. 2装于高压开关柜上的各组件应符合它们各自的技术标准。3铭牌2.1 高压开关柜的铭牌，至少应包括以下内容：a）制造厂名称和商标；b）型号（包括接线方案编号）、名称和出厂序号；c）使用参数（额定电压、额定电流、额定短路开断及关合电流、额定短时耐受电流、额定短路持续时间及额定峰值耐受电流）；d）设计等级；e）防护等级；f）出厂日期。2.2 高压开关柜内安装的高压
3、电器组件，如断路器、负荷开关、接触器、隔离开关及其操动机构、互感器、高压熔断器、套管等均应具有耐久而清晰的铭牌。在正常运行中，各组件的铭牌应便于识别；若装有可移开部件，在移开位置能看清亦可。3. 3高压开关柜内安装的高压电器组件（含连接导体）额定值不一致时（如额定电流、额定短时耐受电流、额定短路持续时间及额定峰值耐受电流），柜上的铭牌应按最小值标定。4导体间净距和内部故障4.1 单纯以空气作为绝缘介质时，柜内各相导体的相间与对地净距必须符合表1的要求。表1以空气作为绝缘介质柜内各相导体间与对地间净距cm项额定电压kV3.67.212(11.5)2440.51导体至接地间净距7.51012.52
4、0302不同相的导体之间的净距7.51012.518303导体至无孔遮栏间净距10.51315.521334导体至网状遮栏间净距17.52022.528405无遮栏裸导体至地板间净距237.5240242.52482606需要不同时停电检修无遮栏裸导体之间的水平净距187.5190129.51982107出线套管至屋外通道地面间净距400400400400400注：海拔超过100Om时1、2项值应按每升高IoOOnI增大10%更加1或2项值的修正值。E行修正；36项值应分别增4.2 对于内部故障，应满足下列要求：a）金属封闭式高压开关柜应能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员，

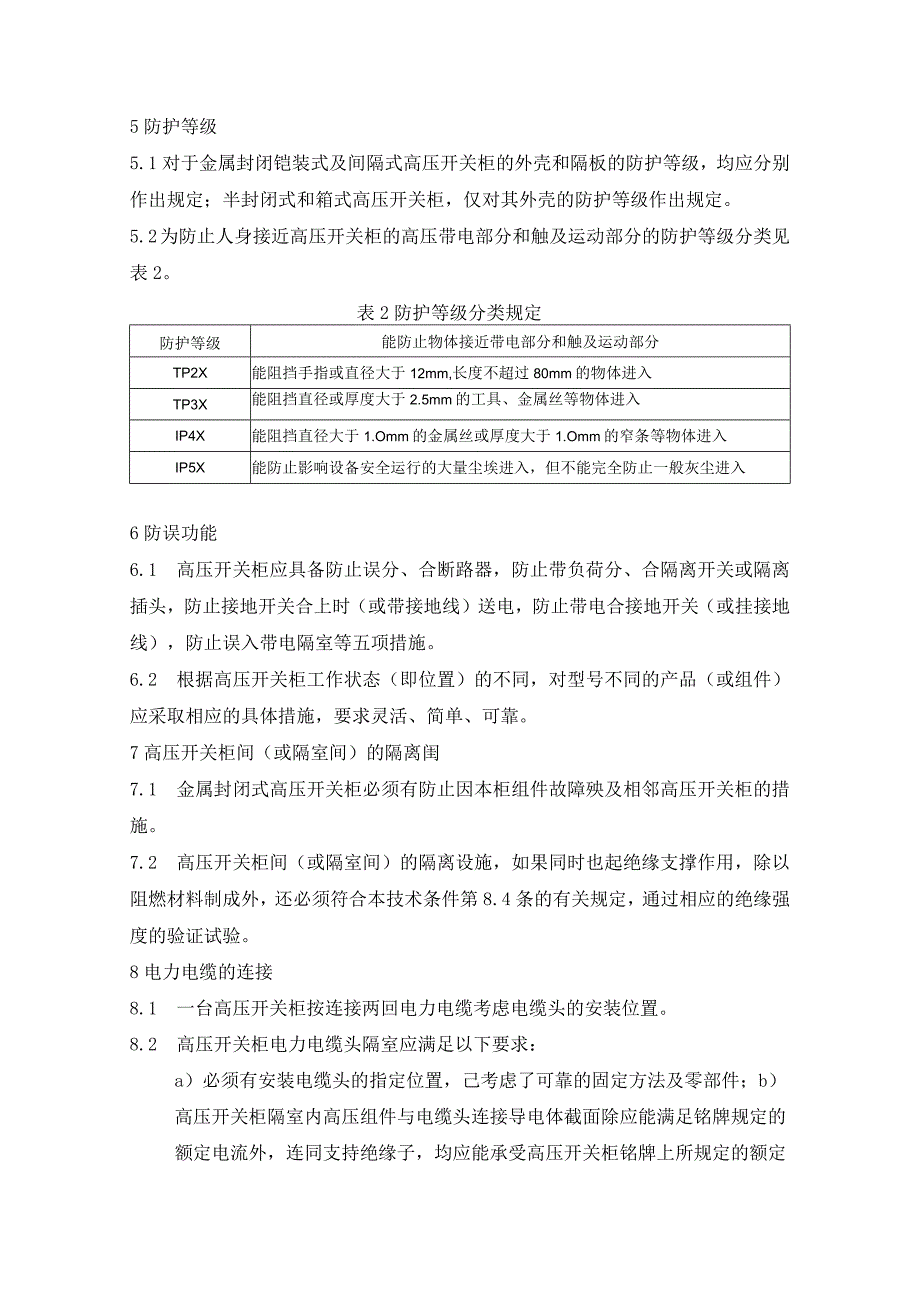

5、能限制电弧的燃烧时间和燃烧范围。b）应采取防止人为造成内部故障的措施，如附录A的表A1、表A2中所列举例。还应考虑到由于柜内组件动作造成的故障（如断路器、负荷开关、熔断器开断时产生或排出气体）引起隔室内过压及压力释放装置喷出气体，可能对人员和其他正常运行设备的影响。c）如果怀疑所采取的措施不能有效防止内电弧，可与制造厂协商，按附录A中规定的条件及方法进行试验，验证措施是否合乎商定的要求。d）对已采用了限流装置（如安装限流熔断器的高压开关柜）保护的这部分回路，可以不按本条C）款的要求进行内部电弧试验。5防护等级5.1对于金属封闭铠装式及间隔式高压开关柜的外壳和隔板的防护等级，均应分别作出规定；半
6、封闭式和箱式高压开关柜，仅对其外壳的防护等级作出规定。5.2为防止人身接近高压开关柜的高压带电部分和触及运动部分的防护等级分类见表2。表2防护等级分类规定防护等级能防止物体接近带电部分和触及运动部分TP2X能阻挡手指或直径大于12mm,长度不超过80mm的物体进入TP3X能阻挡直径或厚度大于2.5mm的工具、金属丝等物体进入IP4X能阻挡直径大于1.Omm的金属丝或厚度大于1.Omm的窄条等物体进入IP5X能防止影响设备安全运行的大量尘埃进入，但不能完全防止一般灰尘进入6防误功能6.1 高压开关柜应具备防止误分、合断路器，防止带负荷分、合隔离开关或隔离插头，防止接地开关合上时（或带接地线）送电
7、，防止带电合接地开关（或挂接地线），防止误入带电隔室等五项措施。6.2 根据高压开关柜工作状态（即位置）的不同，对型号不同的产品（或组件）应采取相应的具体措施，要求灵活、简单、可靠。7高压开关柜间（或隔室间）的隔离闺7.1 金属封闭式高压开关柜必须有防止因本柜组件故障殃及相邻高压开关柜的措施。7.2 高压开关柜间（或隔室间）的隔离设施，如果同时也起绝缘支撑作用，除以阻燃材料制成外，还必须符合本技术条件第8.4条的有关规定，通过相应的绝缘强度的验证试验。8电力电缆的连接8.1 一台高压开关柜按连接两回电力电缆考虑电缆头的安装位置。8.2 高压开关柜电力电缆头隔室应满足以下要求：a）必须有安装电缆
8、头的指定位置，己考虑了可靠的固定方法及零部件；b）高压开关柜隔室内高压组件与电缆头连接导电体截面除应能满足铭牌规定的额定电流外，连同支持绝缘子，均应能承受高压开关柜铭牌上所规定的额定峰值耐受电流、额定短时耐受电流和额定短路持续时间；采用说明：7 内容和原则引用了电力行业的专门技术条件SD/T318。8 IEC298中无此规定，结合我国具体情况作了补充。c）电缆头的安装位置及连接方式必须考虑检修、试验时便于拆线及接线；d）电力电缆隔室与电缆沟连接处应考虑防止小动物进入的措施。8.3当进行电缆绝缘试验，若不能将电缆从高压开关柜上拆开时，则高压开关柜与电缆连接部分，应能承受电缆标准所规定的试验电压。9设计等级叼9.1为便于用户按不同的使用环境选用相适应的产品，高压开关柜的设计分为O类、1类、2类三个等级。9.2各类产品的技术条件按本技术条件附录D第D4条确定，并应按规定进行相应试验考核。9.3高压开关柜铭牌上的设计等级是按型式试验通过了相应的绝缘验证项目确定的，如规定的设计等级中有某一项绝缘验证没有通过，其铭牌上的设计等级只能按实际通过试验项目与本技术条件附录D所规定的技术条件相对照以后确定。
