1、并联电容器装置设计规范（布置和安装设计）1 一般规定1.1 高压并联电容器装置的布置和安装设计，应利于分期扩建、通风散热、运行巡视、便于维护检修和更换设备。1.2 高压并联电容器装置的布置型式，应根据安装地点的环境条件、设备性能和当地实践经验，选择屋外布置或屋内布置。一般地区宜采用屋外布置；严寒、湿热、风沙等特殊地区和污秽、易燃易爆等特殊环境宜采用屋内布置。采用屋外布置；严寒、湿热、风沙等特殊地区和污秽、易燃易爆等特殊环境宜采用屋内布置。屋内布置的并联电容器装置，应设置防止凝露引起污闪事故的措施。1.3 低压并联电容器装置的布置型式，应根据设备适用的环境条件确定采用屋内布置或屋外布置。1.4
2、屋内高压并联电容器装置和供电线路的开关柜，不宜同室布置。1.5 低压电容器柜和低压配电屏可同室布置，但宜将电容器柜布置在同列屏柜的端部。1.6 高压并联电容器装置中的铜、铝导体连接，应采取装设铜铝过渡接头等措施。1.7 电容器组的框（台）架、柜体结构件、串联电抗器的支（台）架等钢结构构件，应采取镀锌或其他有效的防腐措施。1.8 高压电容器组下部地面和周围地面的处理，宜符合下列规定：a.在屋外电容器组外廓Im范围内的地面上，宜铺设卵石层或碎石层，其厚度应为IoOmm,并不得高于周围地坪。b.屋内电容器组下部地面，应有防止液体溢流措施。屋内其他部分可采用混凝土地面；面层宜采用水泥沙浆抹面并压光。1

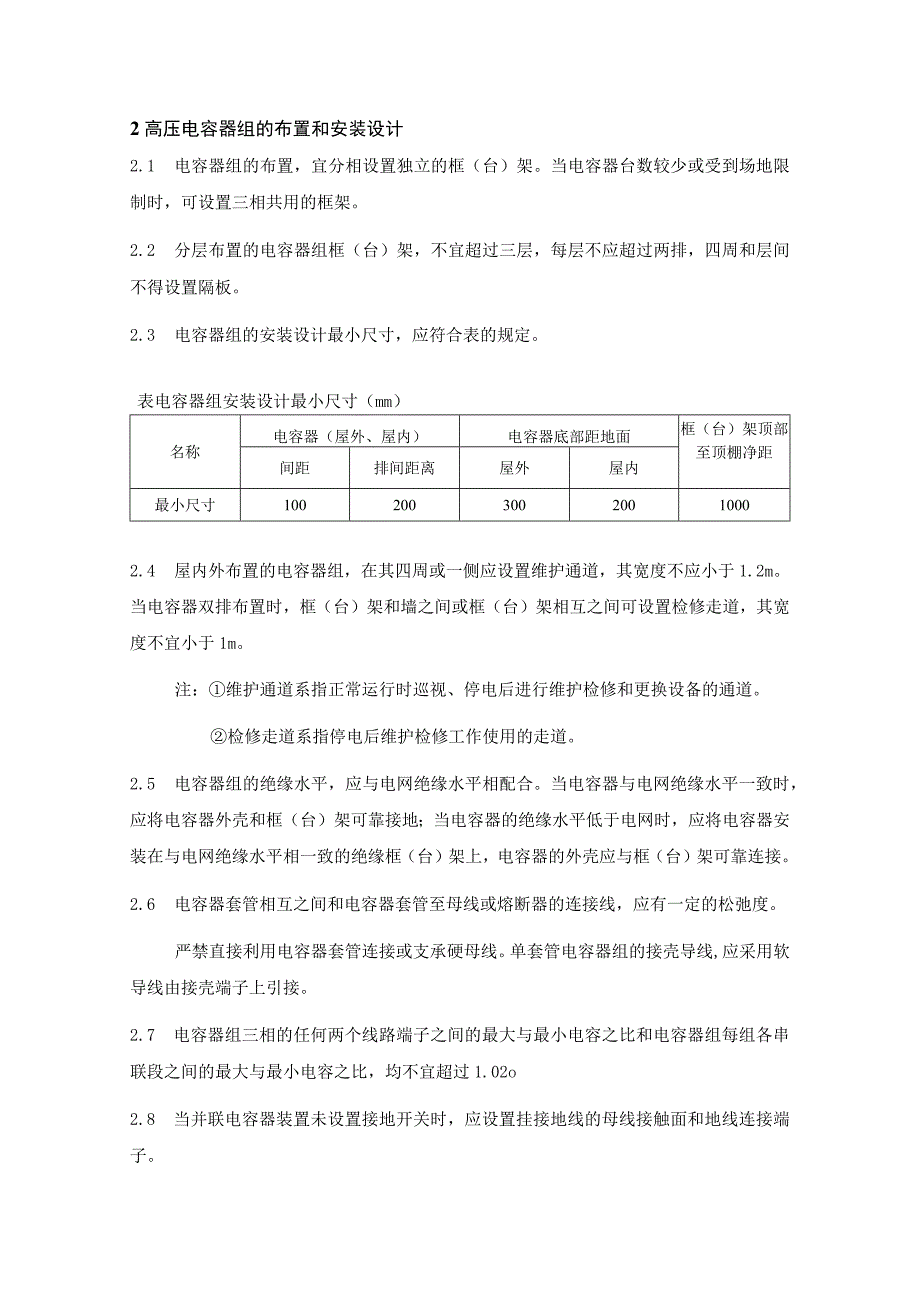

3、.9 低压电容器室地面，宜采用混凝土地面；面层宜采用水泥沙浆抹面并压光。1.10 电容器的屋面防水标准，不得低于屋内配电装置室。2高压电容器组的布置和安装设计2.1 电容器组的布置，宜分相设置独立的框（台）架。当电容器台数较少或受到场地限制时，可设置三相共用的框架。2.2 分层布置的电容器组框（台）架，不宜超过三层，每层不应超过两排，四周和层间不得设置隔板。2.3 电容器组的安装设计最小尺寸，应符合表的规定。表电容器组安装设计最小尺寸（mm）名称电容器（屋外、屋内）电容器底部距地面框（台）架顶部至顶棚净距间距排间距离屋外屋内最小尺寸10020030020010002.4 屋内外布置的电容器组，
4、在其四周或一侧应设置维护通道，其宽度不应小于1.2m。当电容器双排布置时，框（台）架和墙之间或框（台）架相互之间可设置检修走道，其宽度不宜小于1m。注：维护通道系指正常运行时巡视、停电后进行维护检修和更换设备的通道。检修走道系指停电后维护检修工作使用的走道。2.5 电容器组的绝缘水平，应与电网绝缘水平相配合。当电容器与电网绝缘水平一致时，应将电容器外壳和框（台）架可靠接地；当电容器的绝缘水平低于电网时，应将电容器安装在与电网绝缘水平相一致的绝缘框（台）架上，电容器的外壳应与框（台）架可靠连接。2.6 电容器套管相互之间和电容器套管至母线或熔断器的连接线，应有一定的松弛度。严禁直接利用电容器套管

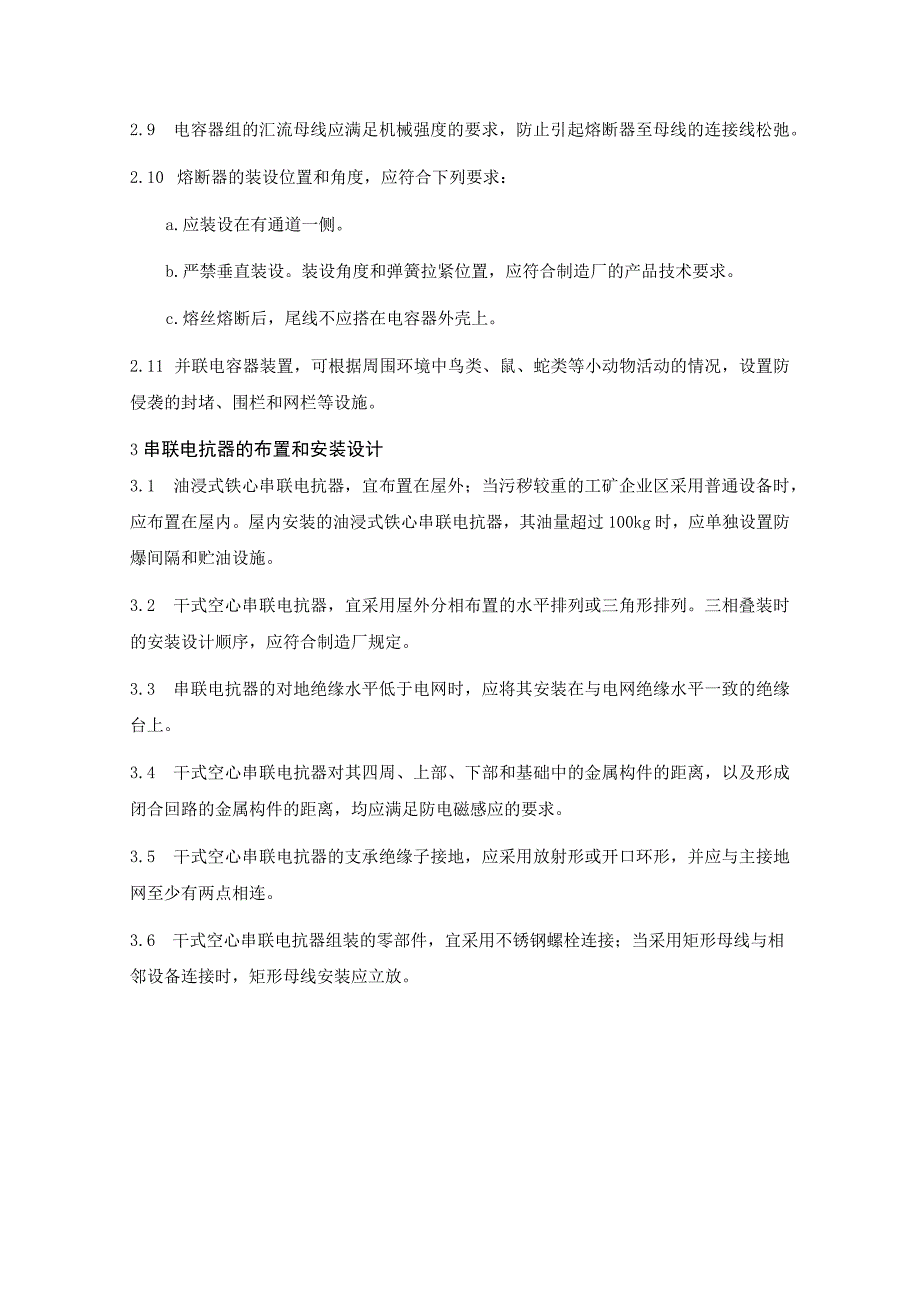

5、连接或支承硬母线。单套管电容器组的接壳导线,应采用软导线由接壳端子上引接。2.7 电容器组三相的任何两个线路端子之间的最大与最小电容之比和电容器组每组各串联段之间的最大与最小电容之比，均不宜超过1.02o2.8 当并联电容器装置未设置接地开关时，应设置挂接地线的母线接触面和地线连接端子。2.9 电容器组的汇流母线应满足机械强度的要求，防止引起熔断器至母线的连接线松弛。2.10 熔断器的装设位置和角度，应符合下列要求：a.应装设在有通道一侧。b.严禁垂直装设。装设角度和弹簧拉紧位置，应符合制造厂的产品技术要求。c.熔丝熔断后，尾线不应搭在电容器外壳上。2.11 并联电容器装置，可根据周围环境中鸟
6、类、鼠、蛇类等小动物活动的情况，设置防侵袭的封堵、围栏和网栏等设施。3串联电抗器的布置和安装设计3.1 油浸式铁心串联电抗器，宜布置在屋外；当污秽较重的工矿企业区采用普通设备时，应布置在屋内。屋内安装的油浸式铁心串联电抗器，其油量超过100kg时，应单独设置防爆间隔和贮油设施。3.2 干式空心串联电抗器，宜采用屋外分相布置的水平排列或三角形排列。三相叠装时的安装设计顺序，应符合制造厂规定。3.3 串联电抗器的对地绝缘水平低于电网时，应将其安装在与电网绝缘水平一致的绝缘台上。3.4 干式空心串联电抗器对其四周、上部、下部和基础中的金属构件的距离，以及形成闭合回路的金属构件的距离，均应满足防电磁感应的要求。3.5 干式空心串联电抗器的支承绝缘子接地，应采用放射形或开口环形，并应与主接地网至少有两点相连。3.6 干式空心串联电抗器组装的零部件，宜采用不锈钢螺栓连接；当采用矩形母线与相邻设备连接时，矩形母线安装应立放。
