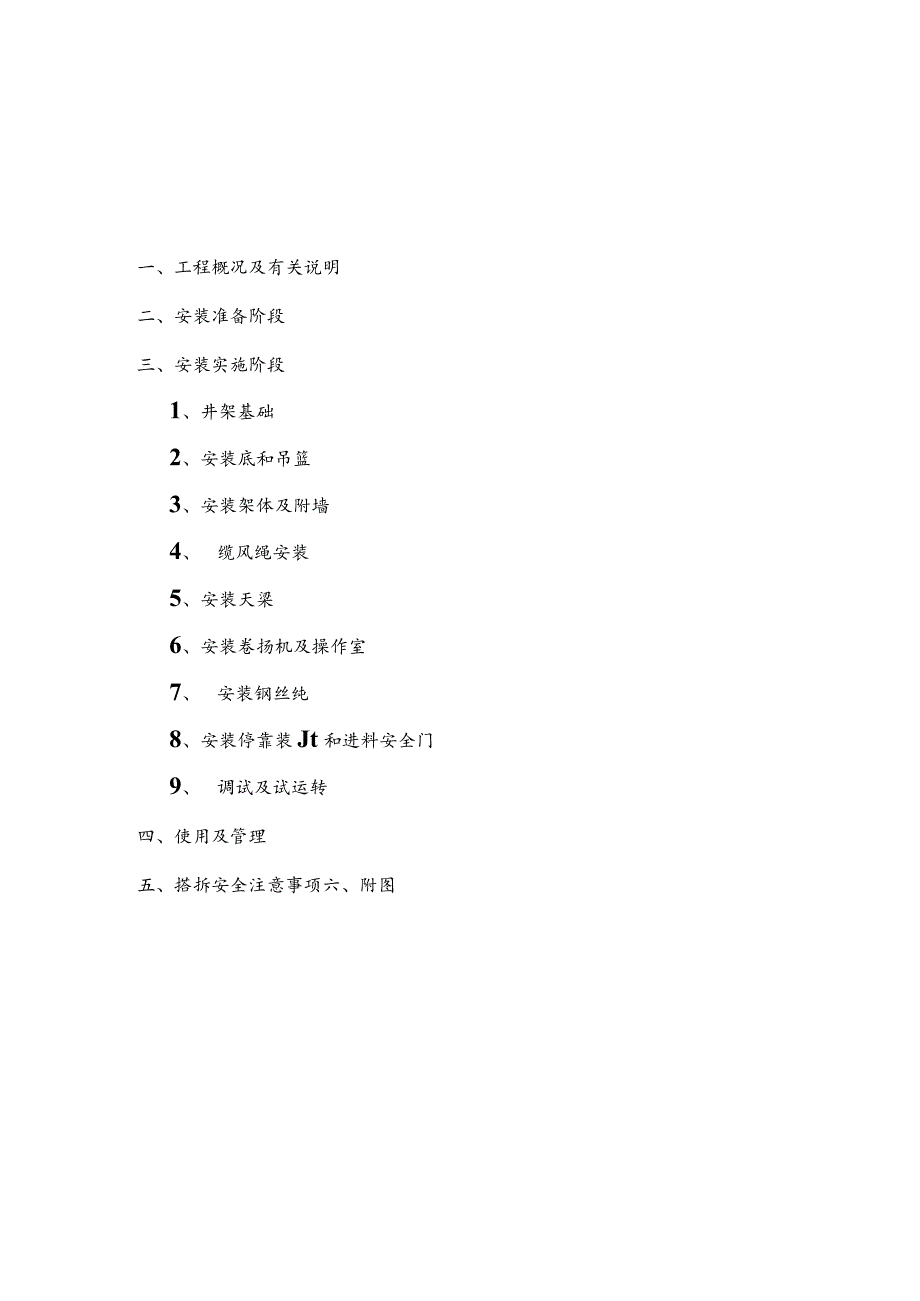

拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx_第1页
第1页 / 共9页

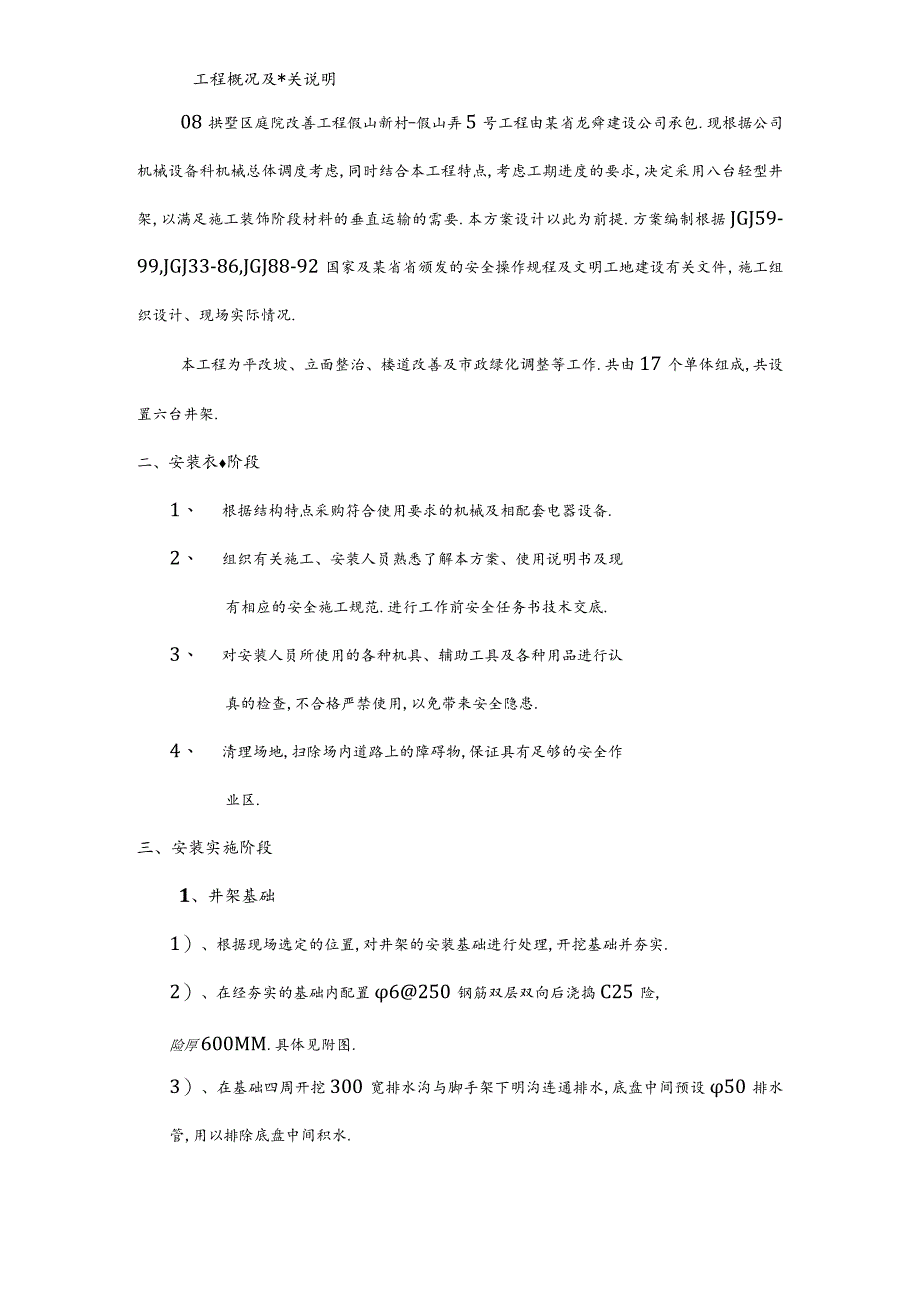

拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx_第2页
第2页 / 共9页

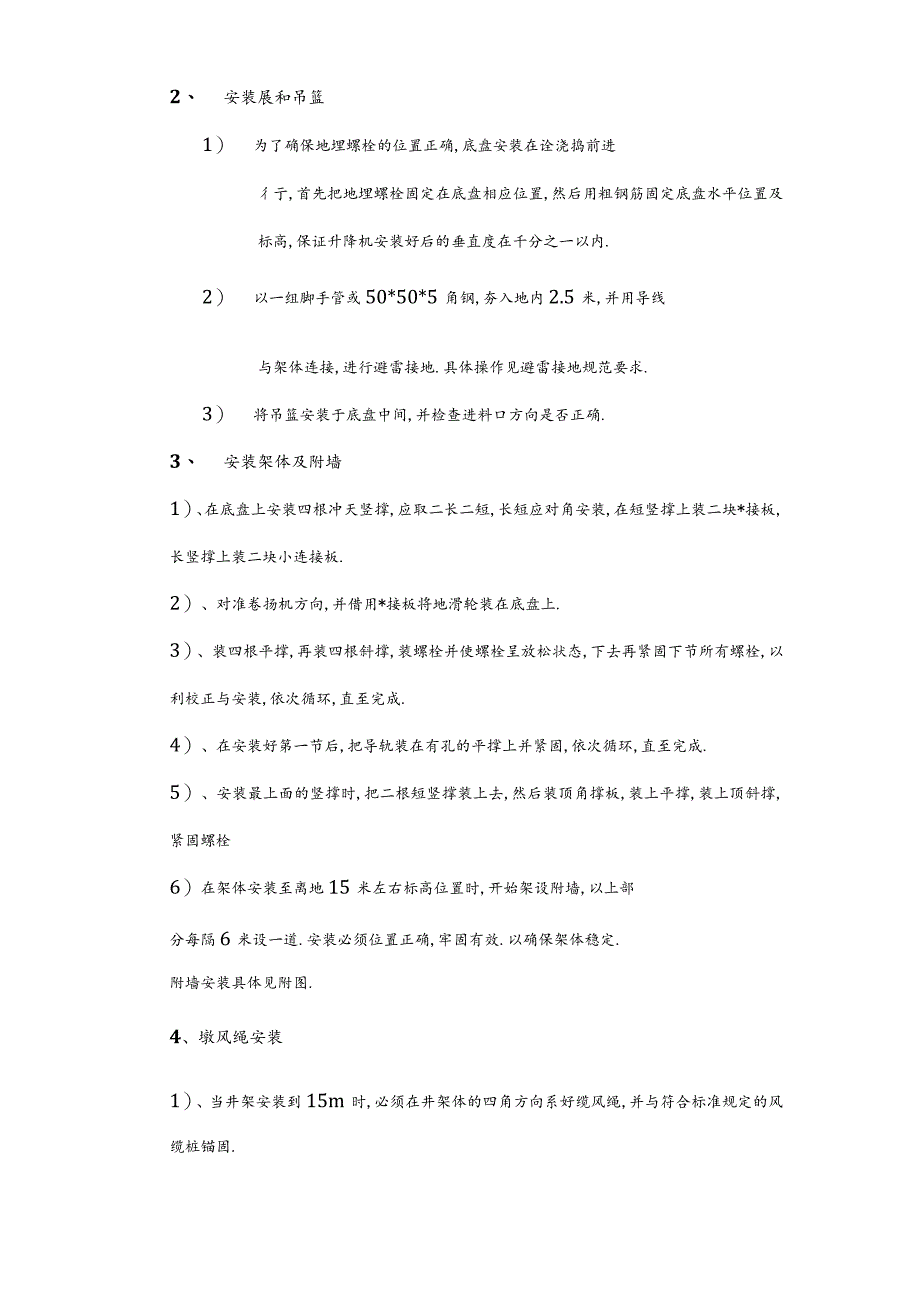

拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx_第3页
第3页 / 共9页
拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx_第4页
第4页 / 共9页
拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx_第5页
第5页 / 共9页
拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx_第6页
第6页 / 共9页
拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx_第7页
第7页 / 共9页
拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx_第8页
第8页 / 共9页
拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx》由会员分享,可在线阅读,更多相关《拱墅区庭院改善工程假山新村假山弄5号井架方案工程文档范本.docx(9页珍藏版)》请在第壹文秘上搜索。

1、一、工程概况及有关说明二、安装准备阶段三、安装实施阶段1、井架基础2、安装底和吊篮3、安装架体及附墙4、缆风绳安装5、安装天梁6、安装卷扬机及操作室7、安装钢丝纯8、安装停靠装Jt和进料安全门9、调试及试运转四、使用及管理五、搭拆安全注意事项六、附图工程概况及*关说明08拱墅区庭院改善工程假山新村-假山弄5号工程由某省龙舜建设公司承包.现根据公司机械设备科机械总体调度考虑,同时结合本工程特点,考虑工期进度的要求,决定采用八台轻型井架,以满足施工装饰阶段材料的垂直运输的需要.本方案设计以此为前提.方案编制根据JGJ59-99,JGJ33-86,JGJ88-92国家及某省省颁发的安全操作规程及文明

2、工地建设有关文件,施工组织设计、现场实际情况.本工程为平改坡、立面整治、楼道改善及市政绿化调整等工作.共由17个单体组成,共设置六台井架.二、安装衣阶段1、 根据结构特点采购符合使用要求的机械及相配套电器设备.2、 组织有关施工、安装人员熟悉了解本方案、使用说明书及现有相应的安全施工规范.进行工作前安全任务书技术交底.3、 对安装人员所使用的各种机具、辅助工具及各种用品进行认真的检查,不合格严禁使用,以免带来安全隐患.4、 清理场地,扫除场内道路上的障碍物,保证具有足够的安全作业区.三、安装实施阶段1、井架基础1)、根据现场选定的位置,对井架的安装基础进行处理,开挖基础并夯实.2)、在经夯实的

3、基础内配置6250钢筋双层双向后浇捣C25险,险厚600MM.具体见附图.3)、在基础四周开挖300宽排水沟与脚手架下明沟连通排水,底盘中间预设50排水管,用以排除底盘中间积水.2、 安装展和吊篮1) 为了确保地埋螺栓的位置正确,底盘安装在诠浇捣前进彳亍,首先把地埋螺栓固定在底盘相应位置,然后用粗钢筋固定底盘水平位置及标高,保证升降机安装好后的垂直度在千分之一以内.2) 以一组脚手管或50*50*5角钢,夯入地内2.5米,并用导线与架体连接,进行避雷接地.具体操作见避雷接地规范要求.3) 将吊篮安装于底盘中间,并检查进料口方向是否正确.3、 安装架体及附墙1)、在底盘上安装四根冲天竖撑,应取二

4、长二短,长短应对角安装,在短竖撑上装二块*接板,长竖撑上装二块小连接板.2)、对准卷扬机方向,并借用*接板将地滑轮装在底盘上.3)、装四根平撑,再装四根斜撑,装螺栓并使螺栓呈放松状态,下去再紧固下节所有螺栓,以利校正与安装,依次循环,直至完成.4)、在安装好第一节后,把导轨装在有孔的平撑上并紧固,依次循环,直至完成.5)、安装最上面的竖撑时,把二根短竖撑装上去,然后装顶角撑板,装上平撑,装上顶斜撑,紧固螺栓6)在架体安装至离地15米左右标高位置时,开始架设附墙,以上部分每隔6米设一道.安装必须位置正确,牢固有效.以确保架体稳定.附墙安装具体见附图.4、墩风绳安装1)、当井架安装到15m时,必须

5、在井架体的四角方向系好缆风绳,并与符合标准规定的风缆桩锚固.2)、缆风绳光须采用钢丝绳,其直径不得小于9.3mm.3)、架体高度超过24m时,拉一道缆风绳,缆风绳与井字架的夹角应在45度60度之间.5、安装天梁将天梁按架体的左右方向安装在井字架最上端,将靠近天梁外端的滑轮一端升出架体,并同地滑轮位置保持一致.天梁中间的滑轮置于井架左右方向的位置.6、安装卷扬机及操作宜1)、卷扬机安装基础必须坚实,并稍高于周围地坪,以利于排水,卷扬机固定必须牢固可靠.安装的卷扬机必须有上下高度限位器,装好后,应进行空运转检查(正,反转),确认其是否符合规定要求.2)、操作室安装离地300MM左右,安装位置必须通

6、视底层及所有楼层进出料口.电器操作箱采用符合国家及*地方标准的专用箱,装有楼层停靠指示,对讲系统等等设备.操作室制作具体见附图.7、钢丝线安装将钢丝绳穿入地滑轮,然后在架体外侧将钢丝绳向上拉到天梁处,穿入天梁上的两个滑轮内,从天梁中间一个滑轮把钢丝绳放下,至架体内的吊篮处,将钢丝绳穿入吊篮顶部的滑轮内,再将钢丝绳向上拉到天梁处,固定在靠近天梁中间一个滑轮的横轴上,用至少三个绳卡固定,绳卡的规格应同钢丝绳匹配.穿绳见附图.8、安装停靠装Jt加进料安全门停靠装置安装在吊篮两侧,同进料口门联动.安全门安装在进料口方向,利用大小连接板将安全门轨道及安全门固定在架体上.然后穿好钢丝绳,绳两头分别固定在安

7、全门及开门横梁上,并使两根钢丝绳的张力基本一致,最后向下拉动开门横梁,把横梁的挡块置于吊篮下部,使吊篮将开门横梁压住.9、调试及试运转1)、断绳保护器的调试及安装断绳保护器安装在吊篮两侧,同导轨做相对运动.保护器的常开负载位200Kg(即吊篮自重必须达到200Kg,吊篮方能正常升降).检测使开动卷扬机使吊篮离地300MM处,调整骑马螺丝上螺母位置,使吊臂与拉板接触,齿轮与导轨的间隙保持在35MM之间.2)、安全门调试开动卷扬机将吊篮向上提升至安全门关闭,吊篮底部脱离安全门开门横梁挡块,开动卷扬机放下吊篮,吊篮底压住开门横梁挡块,安全门向上自动提升.如此反复三次以上,做到安全门开,闭自如,无卡住

8、现象,牵引钢丝绳在滑轮内运转灵活,并与其他构件无任何摩擦,3)、起重量限制器的调试该装置同地滑轮设计在一起,当吊篮中荷载超过设计允许值使,卷扬机会自动关机.调试时,在吊篮内配置额重,开动卷扬机,将吊篮提升至离地200MM左右,调整限位器螺杆上的锥形螺母,使螺母斜面碰到限位开关的触头至限位开关动作,此时卷扬机上升动作停止,只能下降.放下吊篮再开动卷扬机试验,机子无法开动,搬掉少量配重,开动时吊篮能升降自如.如此重复三次以上,做到起重量限位能正常动作,4)、出料门安全停靠装置调试当吊篮上升至接货平台附近,停靠挡杆此时应处于水平撑上端130MM处,打开出料安全门,停靠挡杆利用出料门连动作用伸平,卷扬

9、机下降安全停靠.关上出料安全门开动卷扬机,使吊篮上升至停靠装置落下,此时吊篮可安全升降.如此重复三次以上,做到停靠装置所有动作连贯灵活,停靠挡杆伸平落下无磕碰,无移位和变形.5)、钢丝绳过路保护的检查为有效防止钢丝绳跳绳脱槽,在各滑轮组上设计安装钢丝绳过路保护,要求保护挡块离滑轮之间的间隙小于钢丝绳直径的20%.6)、试运转吊篮内放置额定配重,在全程起升高度内反复升降吊篮三次以上,做到架体结构无永久变形和摇晃(目测),各滑轮组运转灵活,所有紧固件无松动现象,吊篮在滑道内无异常声响,各安全装置动作正常.四、使用及菅理1、升降机在使用前必须组织有关人员,按规范、方案、使用说明书及各种使用材料的质保

10、单进行检查,验收符合要求后,方可使用.2、操作人员要持证上岗,严禁无证人员擅自操作,严格遵守操作规程,做到定机、定人.3、篮内严禁乘人,吊臂下严禁站人.4、吊篮、吊臂严禁同时使用.5、严禁超负荷及超高使用.6、在每天使用前必须进行日常检查,确认设备正常后方可投入工作,在使用中及使用后各过程及时掌握情况,并做好记录.7、在施工阶段组织验收人员每月一次对机械设备进行定期检查,确保安全使用.五、搭拆安全注意*项1、 安装时现场设立总指挥,进行统一安排调度.对作业人员做好安全技术交底,并有安全员在场监护.2、 升降架搭拆时施工区域必须做好隔离措施,设立禁戒标志,指定专人进行了望.3、 安装作业人员先须

11、严格遵守建筑机械安装、使用安全技术规程有关规定及工作程序进行作业.4、 搭拆工作必须由经安全教育人员持证上岗,凡有高血压、心脏病者严禁操作.5、 工人必须戴好安全帽,佩好安全带,工具、零配件要放入工具段中,穿防滑桂工作,袖口、裤口要扎紧.6、 电器设备安装必须由专业电工操作、调试,严禁非电工擅自私拉乱接.7、 操作用脚手板光须经过严格挑选,必须有足够的宽度、长度、牢度,严禁使用霉变、白蚀、有损伤及节疤的木材做脚手板.8、 架体搭拆时构件垂直运输.必须采用安全有效的吊装措施,严禁上下乱抛物.搭拆使用的物件先须堆放整齐.注:1、地基承载力兴须大于0.15MPa/CM,否则必须进行地基处理.2、基础内配置6200钢筋,在M20地脚螺栓弯鳏处横穿巾12MM长度L=2.5M钢筋.3、基础周围不得有积水.(操作免施工图)彩钢瓦死玻侪框架采用30*30*3角铁焊接,外围采用黑铁皮图库网址1900
