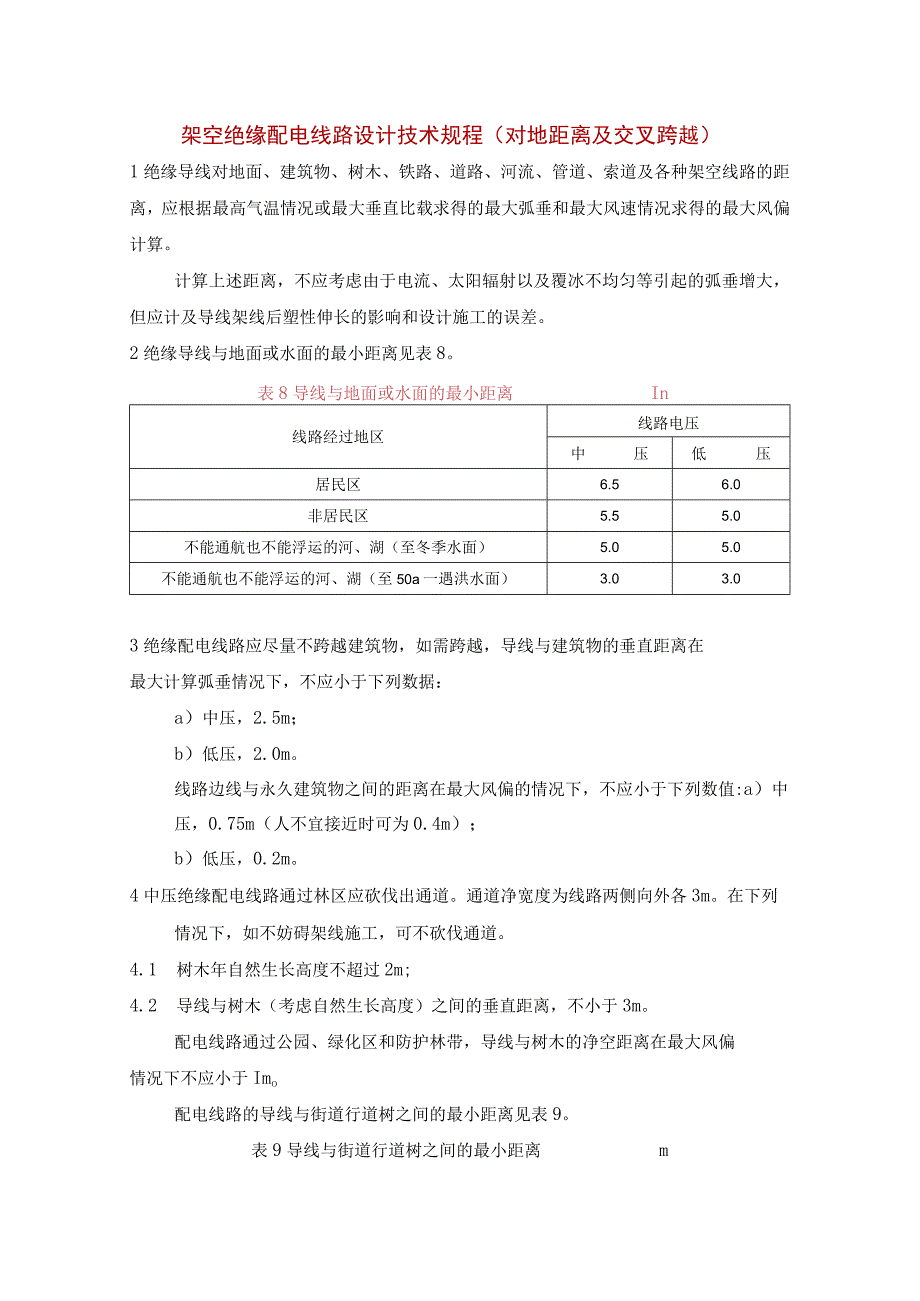

1、架空绝缘配电线路设计技术规程（对地距离及交叉跨越）1绝缘导线对地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离，应根据最高气温情况或最大垂直比载求得的最大弧垂和最大风速情况求得的最大风偏计算。计算上述距离，不应考虑由于电流、太阳辐射以及覆冰不均匀等引起的弧垂增大，但应计及导线架线后塑性伸长的影响和设计施工的误差。2绝缘导线与地面或水面的最小距离见表8。表8导线与地面或水面的最小距离In线路经过地区线路电压中压低压居民区6.56.0非居民区5.55.0不能通航也不能浮运的河、湖（至冬季水面）5.05.0不能通航也不能浮运的河、湖（至50a一遇洪水面）3.03.03绝缘配电线路
2、应尽量不跨越建筑物，如需跨越，导线与建筑物的垂直距离在最大计算弧垂情况下，不应小于下列数据：a）中压，2.5m；b）低压，2.0m。线路边线与永久建筑物之间的距离在最大风偏的情况下，不应小于下列数值:a）中压，0.75m（人不宜接近时可为0.4m）；b）低压，0.2m。4中压绝缘配电线路通过林区应砍伐出通道。通道净宽度为线路两侧向外各3m。在下列情况下，如不妨碍架线施工，可不砍伐通道。4.1 树木年自然生长高度不超过2m;4.2 导线与树木（考虑自然生长高度）之间的垂直距离，不小于3m。配电线路通过公园、绿化区和防护林带，导线与树木的净空距离在最大风偏情况下不应小于Imo配电线路的导线与街道行

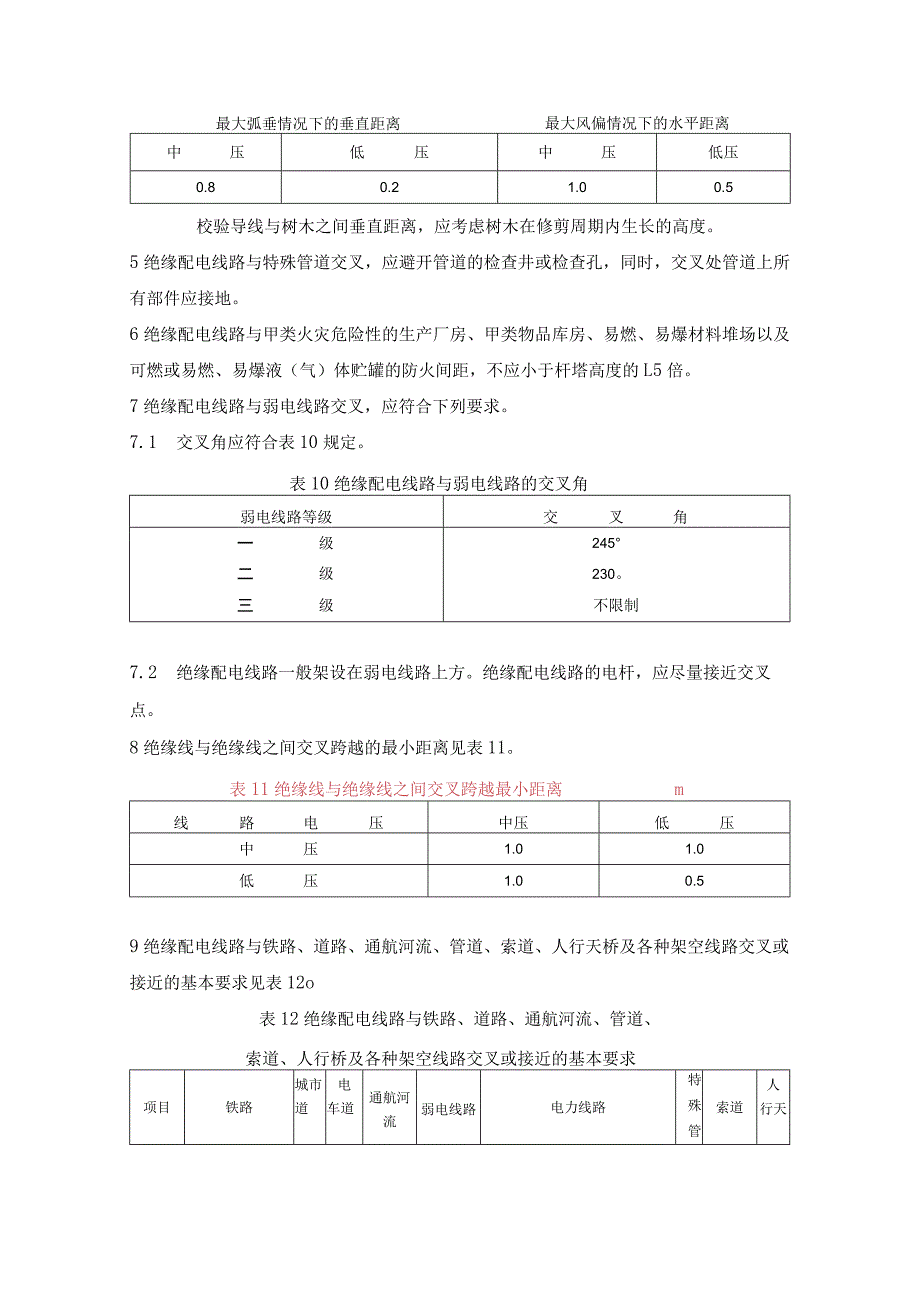

3、道树之间的最小距离见表9。表9导线与街道行道树之间的最小距离m中压低压中压低压0.80.21.00.5最大弧垂情况下的垂直距离最大风偏情况下的水平距离校验导线与树木之间垂直距离，应考虑树木在修剪周期内生长的高度。5绝缘配电线路与特殊管道交叉，应避开管道的检查井或检查孔，同时，交叉处管道上所有部件应接地。6绝缘配电线路与甲类火灾危险性的生产厂房、甲类物品库房、易燃、易爆材料堆场以及可燃或易燃、易爆液（气）体贮罐的防火间距，不应小于杆塔高度的L5倍。7绝缘配电线路与弱电线路交叉，应符合下列要求。7.1 交叉角应符合表10规定。表10绝缘配电线路与弱电线路的交叉角弱电线路等级交叉角一级245二级23

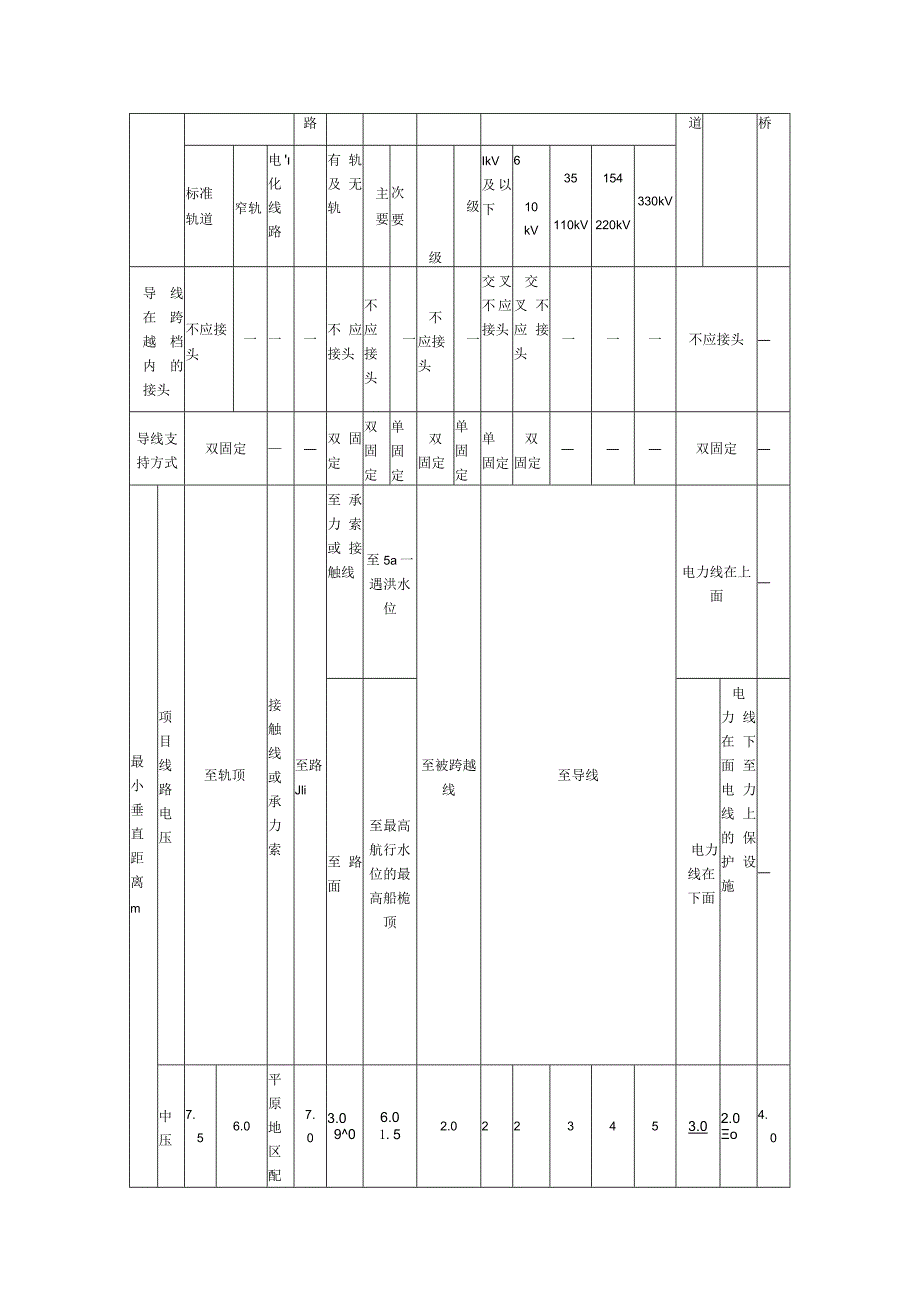

4、0。三级不限制7.2 绝缘配电线路一般架设在弱电线路上方。绝缘配电线路的电杆，应尽量接近交叉点。8绝缘线与绝缘线之间交叉跨越的最小距离见表11。表11绝缘线与绝缘线之间交叉跨越最小距离m线路电压中压低压中压1.01.0低压1.00.59绝缘配电线路与铁路、道路、通航河流、管道、索道、人行天桥及各种架空线路交叉或接近的基本要求见表12o表12绝缘配电线路与铁路、道路、通航河流、管道、索道、人行桥及各种架空线路交叉或接近的基本要求项目铁路城市道电车道通航河流弱电线路电力线路特殊管索道人行天路道桥标准轨道窄轨电化线路有轨及无轨主要次要级级IkV及以下610kV35110kV154220kV330kV
5、导线在跨越档内的接头不应接头一一一不应接头不应接头一不应接头一交叉不应接头交叉不应接头一一一不应接头导线支持方式双固定双固定双固定单固定双固定单固定单固定双固定双固定最小垂直距离m项目线路电压至轨顶接触线或承力索至路Jli至承力索或接触线至5a一遇洪水位至被跨越线至导线电力线在上面至路面至最高航行水位的最高船桅顶电力线在下面电力线在下面至电力线上的保护设施中压7.56.0平原地区配7.03.0906.01.52.0223453.02.0o4.0线路入地低压7.56.0T原地IX配电线路入地6.03.0906.01.O1.0123451.51.53.0最小水平距离m项目线路电压电杆外缘至轨道中心
6、电杆中心至线路边缘杆中心至路面边缘与拉纤小路平行的线路，边导线至斜坡上缘与路径受限制地区，两线路边导线问与路径受限制地区，两线路边导线间与路径受限制地区，至管、索道任何部分导线边线至人行天桥边缘杆外缘至轨道中心中压交叉：5.0平行:杆高加3.0平行：杆高加3.00.50.5yo最高电杆高度2.02.52.55.07.09.02.01.0低M-0.5?01.01.51.0备注Ill区入地困难时，开阔地区的最小水平距离不得小D两平行线路在开阔地区的水平距离不应小于电两平行线路在开阔地区的水平距离不应小于电杆高度1）在开阔地区，与管、索道的水平距离，不应小于电杆高度2）特殊管应协商并签定协议于电杆高度杆高度2）弱电线路分级见附录E道指架设在地面上输送易燃、易爆物管道
