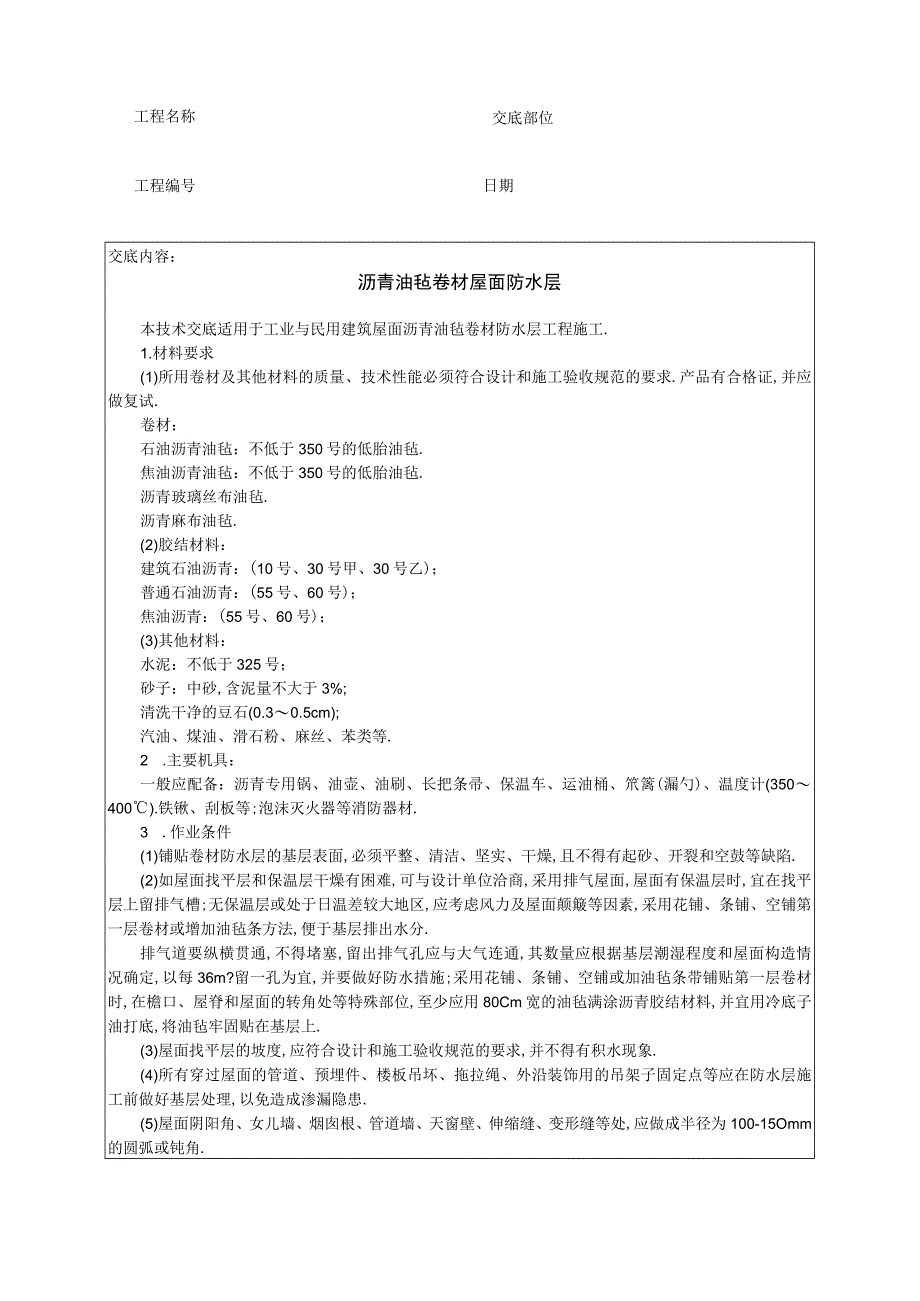

1、交底部位工程名称工程编号日期交底内容：沥青油毡卷材屋面防水层本技术交底适用于工业与民用建筑屋面沥青油毡卷材防水层工程施工.1.材料要求(1)所用卷材及其他材料的质量、技术性能必须符合设计和施工验收规范的要求.产品有合格证,并应做复试.卷材：石油沥青油毡：不低于350号的低胎油毡.焦油沥青油毡：不低于350号的低胎油毡.沥青玻璃丝布油毡.沥青麻布油毡.(2)胶结材料：建筑石油沥青：(10号、30号甲、30号乙)；普通石油沥青：(55号、60号)；焦油沥青：(55号、60号)；(3)其他材料：水泥：不低于325号；砂子：中砂,含泥量不大于3%;清洗干净的豆石(0.30.5cm);汽油、煤油、滑石粉
2、、麻丝、苯类等.2 .主要机具：一般应配备：沥青专用锅、油壶、油刷、长把条帚、保温车、运油桶、笊篱(漏勺)、温度计(350400).铁锹、刮板等;泡沫灭火器等消防器材.3 .作业条件(1)铺贴卷材防水层的基层表面,必须平整、清洁、坚实、干燥,且不得有起砂、开裂和空鼓等缺陷.(2)如屋面找平层和保温层干燥有困难,可与设计单位洽商,采用排气屋面,屋面有保温层时,宜在找平层上留排气槽;无保温层或处于日温差较大地区,应考虑风力及屋面颠簸等因素,采用花铺、条铺、空铺第一层卷材或增加油毡条方法,便于基层排出水分.排气道要纵横贯通,不得堵塞,留出排气孔应与大气连通,其数量应根据基层潮湿程度和屋面构造情况确定

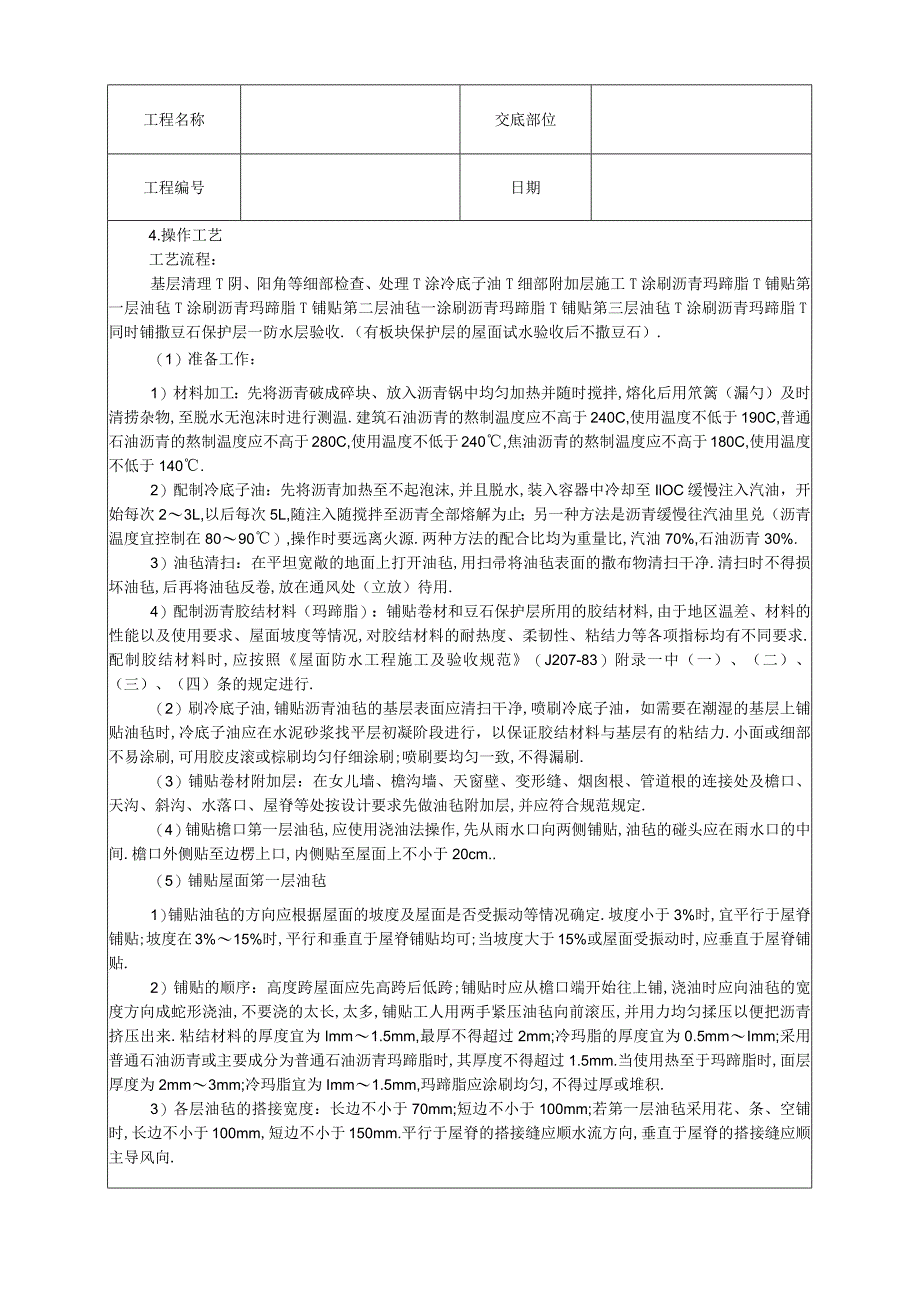

3、,以每36m?留一孔为宜,并要做好防水措施;采用花铺、条铺、空铺或加油毡条带铺贴第一层卷材时,在檐口、屋脊和屋面的转角处等特殊部位,至少应用80Cm宽的油毡满涂沥青胶结材料,并宜用冷底子油打底,将油毡牢固贴在基层上.(3)屋面找平层的坡度,应符合设计和施工验收规范的要求,并不得有积水现象.(4)所有穿过屋面的管道、预埋件、楼板吊坏、拖拉绳、外沿装饰用的吊架子固定点等应在防水层施工前做好基层处理,以免造成渗漏隐患.(5)屋面阴阳角、女儿墙、烟囱根、管道墙、天窗壁、伸缩缝、变形缝等处,应做成半径为100-15Omm的圆弧或钝角.工程名称交底部位工程编号日期4.操作工艺工艺流程：基层清理T阴、阳角等
4、细部检查、处理T涂冷底子油T细部附加层施工T涂刷沥青玛蹄脂T铺贴第一层油毡T涂刷沥青玛蹄脂T铺贴第二层油毡一涂刷沥青玛蹄脂T铺贴第三层油毡T涂刷沥青玛蹄脂T同时铺撒豆石保护层一防水层验收.（有板块保护层的屋面试水验收后不撒豆石）.（1）准备工作：1）材料加工：先将沥青破成碎块、放入沥青锅中均匀加热并随时搅拌,熔化后用笊篱（漏勺）及时清捞杂物,至脱水无泡沫时进行测温.建筑石油沥青的熬制温度应不高于240C,使用温度不低于190C,普通石油沥青的熬制温度应不高于280C,使用温度不低于240,焦油沥青的熬制温度应不高于180C,使用温度不低于140.2）配制冷底子油：先将沥青加热至不起泡沫,并且脱
5、水,装入容器中冷却至IlOC缓慢注入汽油，开始每次23L,以后每次5L,随注入随搅拌至沥青全部熔解为止；另一种方法是沥青缓慢往汽油里兑（沥青温度宜控制在8090）,操作时要远离火源.两种方法的配合比均为重量比,汽油70%,石油沥青30%.3）油毡清扫：在平坦宽敞的地面上打开油毡,用扫帚将油毡表面的撒布物清扫干净.清扫时不得损坏油毡,后再将油毡反卷,放在通风处（立放）待用.4）配制沥青胶结材料（玛蹄脂）：铺贴卷材和豆石保护层所用的胶结材料,由于地区温差、材料的性能以及使用要求、屋面坡度等情况,对胶结材料的耐热度、柔韧性、粘结力等各项指标均有不同要求.配制胶结材料时,应按照屋面防水工程施工及验收规
6、范（J207-83）附录一中（一）、（二）、（三）、（四）条的规定进行.（2）刷冷底子油,铺贴沥青油毡的基层表面应清扫干净,喷刷冷底子油，如需要在潮湿的基层上铺贴油毡时,冷底子油应在水泥砂浆找平层初凝阶段进行，以保证胶结材料与基层有的粘结力.小面或细部不易涂刷,可用胶皮滚或棕刷均匀仔细涂刷;喷刷要均匀一致,不得漏刷.（3）铺贴卷材附加层：在女儿墙、檐沟墙、天窗壁、变形缝、烟囱根、管道根的连接处及檐口、天沟、斜沟、水落口、屋脊等处按设计要求先做油毡附加层,并应符合规范规定.（4）铺贴檐口第一层油毡,应使用浇油法操作,先从雨水口向两侧铺贴,油毡的碰头应在雨水口的中间.檐口外侧贴至边楞上口,内侧贴至
7、屋面上不小于20cm.（5）铺贴屋面笫一层油毡1）铺贴油毡的方向应根据屋面的坡度及屋面是否受振动等情况确定.坡度小于3%时,宜平行于屋脊铺贴;坡度在3%15%时,平行和垂直于屋脊铺贴均可;当坡度大于15%或屋面受振动时,应垂直于屋脊铺贴.2）铺贴的顺序：高度跨屋面应先高跨后低跨;铺贴时应从檐口端开始往上铺,浇油时应向油毡的宽度方向成蛇形浇油,不要浇的太长,太多,铺贴工人用两手紧压油毡向前滚压,并用力均匀揉压以便把沥青挤压出来.粘结材料的厚度宜为Imm1.5mm,最厚不得超过2mm;冷玛脂的厚度宜为0.5mmImm;采用普通石油沥青或主要成分为普通石油沥青玛蹄脂时,其厚度不得超过1.5mm.当使

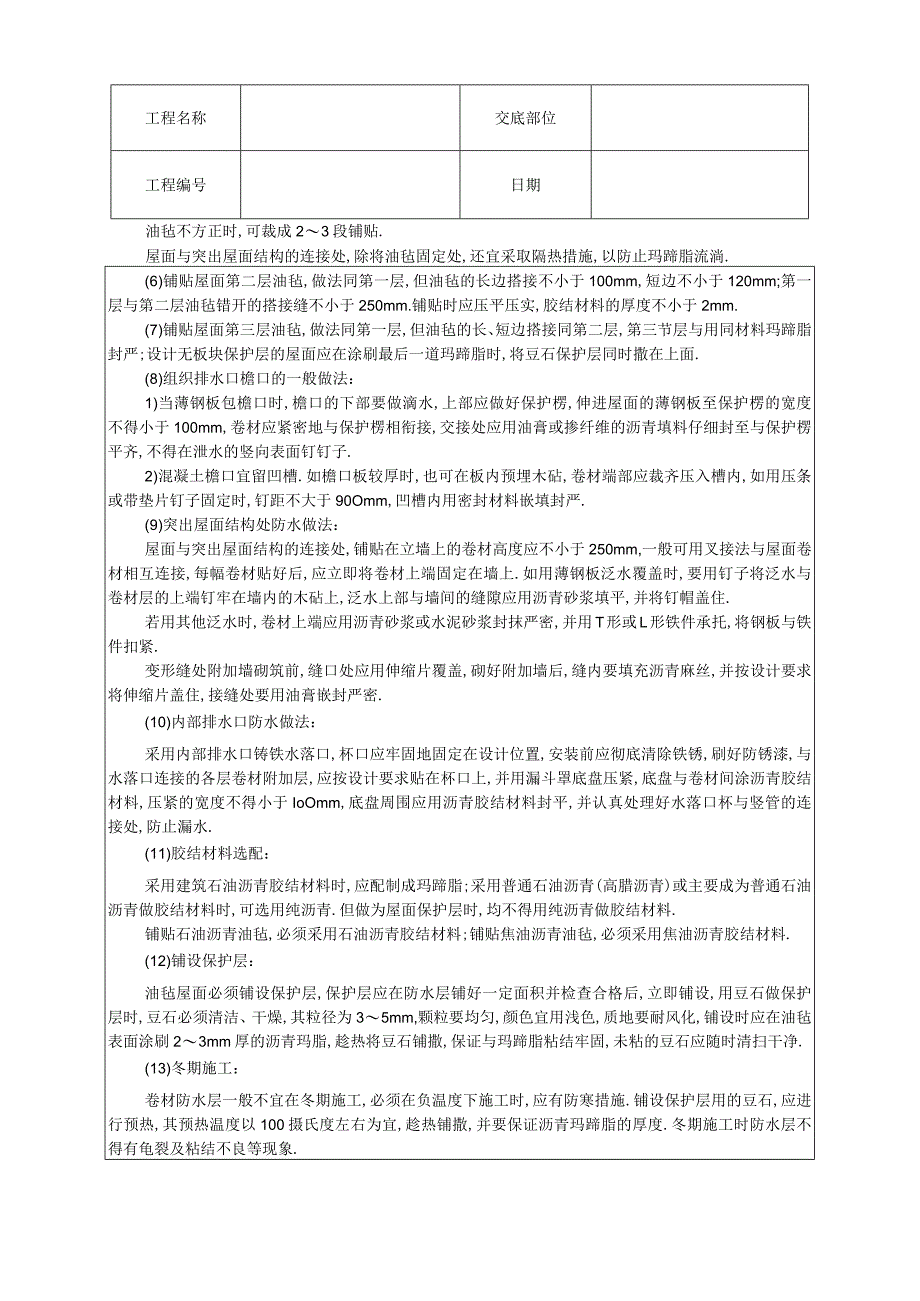

8、用热至于玛蹄脂时,面层厚度为2mm3mm;冷玛脂宜为Imm1.5mm,玛蹄脂应涂刷均匀,不得过厚或堆积.3）各层油毡的搭接宽度：长边不小于70mm;短边不小于100mm;若第一层油毡采用花、条、空铺时,长边不小于100mm,短边不小于150mm.平行于屋脊的搭接缝应顺水流方向,垂直于屋脊的搭接缝应顺主导风向.工程名称交底部位工程编号日期油毡不方正时,可裁成23段铺贴.屋面与突出屋面结构的连接处,除将油毡固定处,还宜采取隔热措施,以防止玛蹄脂流淌.(6)铺贴屋面第二层油毡,做法同第一层,但油毡的长边搭接不小于100mm,短边不小于120mm;第一层与第二层油毡错开的搭接缝不小于250mm.铺贴时
9、应压平压实,胶结材料的厚度不小于2mm.(7)铺贴屋面第三层油毡,做法同第一层,但油毡的长、短边搭接同第二层,第三节层与用同材料玛蹄脂封严;设计无板块保护层的屋面应在涂刷最后一道玛蹄脂时,将豆石保护层同时撒在上面.(8)组织排水口檐口的一般做法：1)当薄钢板包檐口时,檐口的下部要做滴水,上部应做好保护楞,伸进屋面的薄钢板至保护楞的宽度不得小于100mm,卷材应紧密地与保护楞相衔接,交接处应用油膏或掺纤维的沥青填料仔细封至与保护楞平齐,不得在泄水的竖向表面钉钉子.2)混凝土檐口宜留凹槽.如檐口板较厚时,也可在板内预埋木砧,卷材端部应裁齐压入槽内,如用压条或带垫片钉子固定时,钉距不大于90Omm,
10、凹槽内用密封材料嵌填封严.(9)突出屋面结构处防水做法：屋面与突出屋面结构的连接处,铺贴在立墙上的卷材高度应不小于250mm,一般可用叉接法与屋面卷材相互连接,每幅卷材贴好后,应立即将卷材上端固定在墙上.如用薄钢板泛水覆盖时,要用钉子将泛水与卷材层的上端钉牢在墙内的木砧上,泛水上部与墙间的缝隙应用沥青砂浆填平,并将钉帽盖住.若用其他泛水时,卷材上端应用沥青砂浆或水泥砂浆封抹严密,并用T形或L形铁件承托,将钢板与铁件扣紧.变形缝处附加墙砌筑前,缝口处应用伸缩片覆盖,砌好附加墙后,缝内要填充沥青麻丝,并按设计要求将伸缩片盖住,接缝处要用油膏嵌封严密.(10)内部排水口防水做法：采用内部排水口铸铁水
11、落口,杯口应牢固地固定在设计位置,安装前应彻底清除铁锈,刷好防锈漆,与水落口连接的各层卷材附加层,应按设计要求贴在杯口上,并用漏斗罩底盘压紧,底盘与卷材间涂沥青胶结材料,压紧的宽度不得小于IoOmm,底盘周围应用沥青胶结材料封平,并认真处理好水落口杯与竖管的连接处,防止漏水.(11)胶结材料选配：采用建筑石油沥青胶结材料时,应配制成玛蹄脂;采用普通石油沥青(高腊沥青)或主要成为普通石油沥青做胶结材料时,可选用纯沥青.但做为屋面保护层时,均不得用纯沥青做胶结材料.铺贴石油沥青油毡,必须采用石油沥青胶结材料;铺贴焦油沥青油毡,必须采用焦油沥青胶结材料.(12)铺设保护层：油毡屋面必须铺设保护层,保
12、护层应在防水层铺好一定面积并检查合格后,立即铺设,用豆石做保护层时,豆石必须清洁、干燥,其粒径为35mm,颗粒要均匀,颜色宜用浅色,质地要耐风化,铺设时应在油毡表面涂刷23mm厚的沥青玛脂,趁热将豆石铺撒,保证与玛蹄脂粘结牢固,未粘的豆石应随时清扫干净.(13)冬期施工：卷材防水层一般不宜在冬期施工,必须在负温度下施工时,应有防寒措施.铺设保护层用的豆石,应进行预热,其预热温度以100摄氏度左右为宜,趁热铺撒,并要保证沥青玛蹄脂的厚度.冬期施工时防水层不得有龟裂及粘结不良等现象.工程名称交底部位工程编号日期5.质量标准保证项目：1)油毡卷材和胶结材料的品种,标号及玛脂配合比,必须符合设计要求和
13、施工规范的规定,检查产品出厂合格证,配合比和试验报告.2)屋面卷材防水层,严禁有渗漏现象.(2)基本项目：1)卷材防水层的表面平整度应符合排水要求,无积水现象.2)卷材铺贴的质量：冷底子油涂刷均匀,铺贴方法、压接顺序和搭接长度符合施工规范规定,粘结牢固,无滑移、翘边、起泡、皱折等缺陷.3)污水、檐口及变形缝的防水层应粘贴牢固、封盖严密;卷材附加层、泛水立面收头等做法应符合施工规范规定.4)卷材屋面保护层应符合下列规定：豆石保护层：粒径符合施工规范规定,筛洗干净,预热干燥撒铺均匀,粘结牢固,表面清洁.5)排气屋面孔道的留设应符合以下规定：排气道纵横贯通,不得堵塞.排气孔安装牢固,位置正确,封闭严
14、密.6)落口及变形缝、檐口等处薄钢板的安装应安装牢固,水落口平正,变形缝檐口等处薄钢板安装顺直,防锈漆涂刷要均匀.(2)允许偏差项目：见表3-5表3-5项次项目允许偏差检查方法1卷材搭接宽度-IOmm尺量检查2玛蹄脂软化点+5*C检查铺贴时测试记录3沥青胶结材料使用温度-IOeC6 .成品保护(1)施工人员应保护已做好的保温层,找平层等成品.(2)运送材料用的手推车支腿应用麻袋包扎,防止将油毡防水层刮破.(3)防水层施工时,注意不要让沥青污染墙面、檐口及门窗等做完的工程项目.(4)雨水口、斜沟、天沟等处应及时清理,不得有杂物堵塞.(5)毡防水层做后,应及时做保护层,应注意施工中的成品保护.7 .应注意的质量问题(1)积水现象：有污水的墙面、檐沟、屋面等处的基层应按规定做好泛水,卷材铺贴后的屋面坡度应不小于2%.(2)渗水：已铺完的屋面油毡应加强保护,小形工具和手推车走动易损伤油毡;烟囱根、出入孔等处油毡要贴在墙上25cm以上,用木压条压紧钉牢,油毡上l粘粗砂,并用1：2.5水泥砂浆抹平.工程名称交底部位工程编号日期技术负责人:交底人:接交人:
