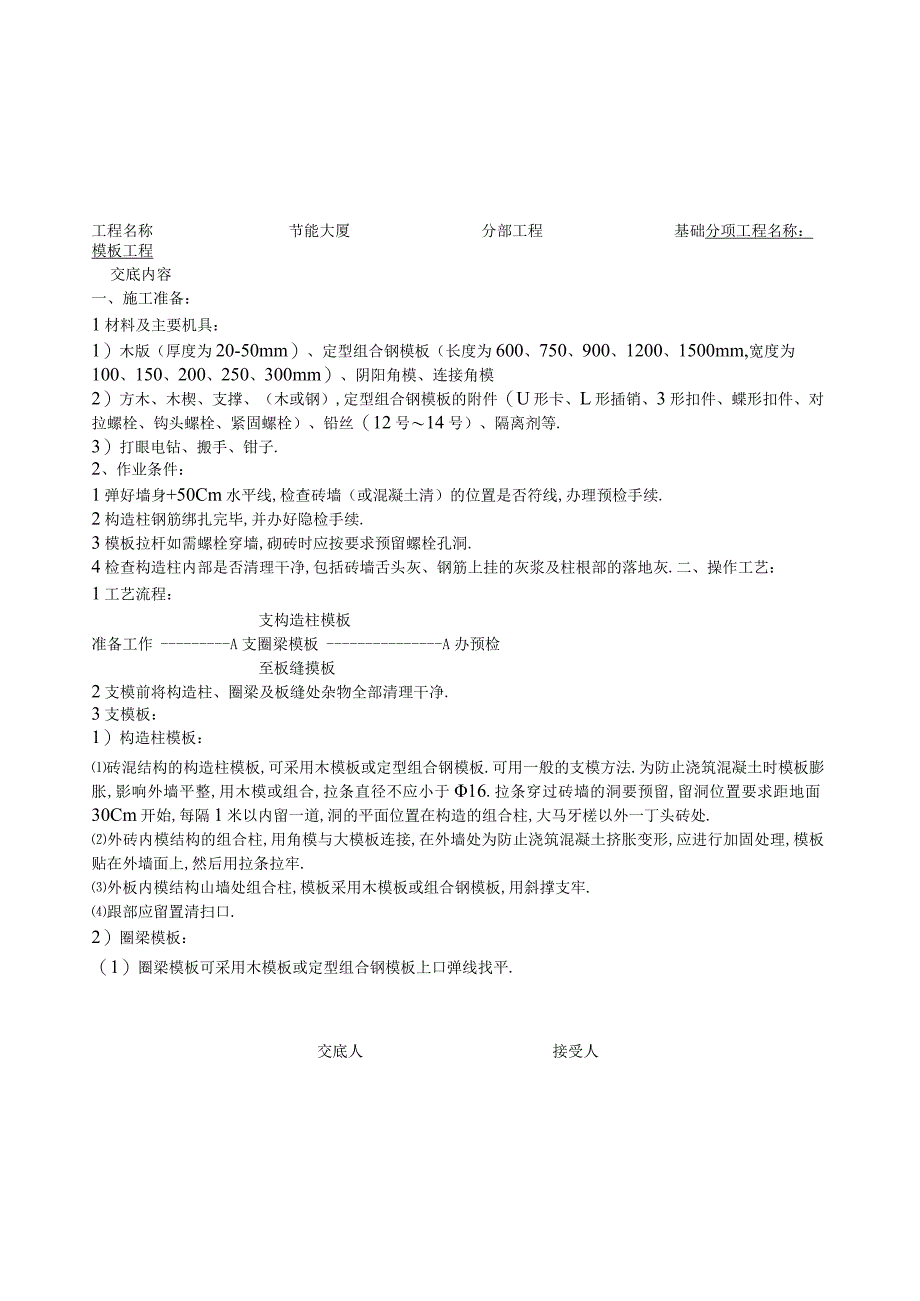

1、工程名称节能大厦分部工程基础分项工程名称：模板工程交底内容一、施工准备：1材料及主要机具：1）木版（厚度为20-50mm）、定型组合钢模板（长度为600、750、900、1200、1500mm,宽度为100、150、200、250、300mm）、阴阳角模、连接角模2）方木、木楔、支撑、（木或钢）,定型组合钢模板的附件（U形卡、L形插销、3形扣件、蝶形扣件、对拉螺栓、钩头螺栓、紧固螺栓）、铅丝（12号14号）、隔离剂等.3）打眼电钻、搬手、钳子.2、作业条件：1弹好墙身+50Cm水平线,检查砖墙（或混凝土清）的位置是否符线,办理预检手续.2构造柱钢筋绑扎完毕,并办好隐检手续.3模板拉杆如需螺栓穿
2、墙,砌砖时应按要求预留螺栓孔洞.4检查构造柱内部是否清理干净,包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰.二、操作工艺：1工艺流程：支构造柱模板准备工作A支圈梁模板A办预检至板缝摸板2支模前将构造柱、圈梁及板缝处杂物全部清理干净.3支模板：1）构造柱模板：砖混结构的构造柱模板,可采用木模板或定型组合钢模板.可用一般的支模方法.为防止浇筑混凝土时模板膨胀,影响外墙平整,用木模或组合,拉条直径不应小于16.拉条穿过砖墙的洞要预留,留洞位置要求距地面30Cm开始,每隔1米以内留一道,洞的平面位置在构造的组合柱,大马牙槎以外一丁头砖处.外砖内模结构的组合柱,用角模与大模板连接,在外墙处为防止浇筑混

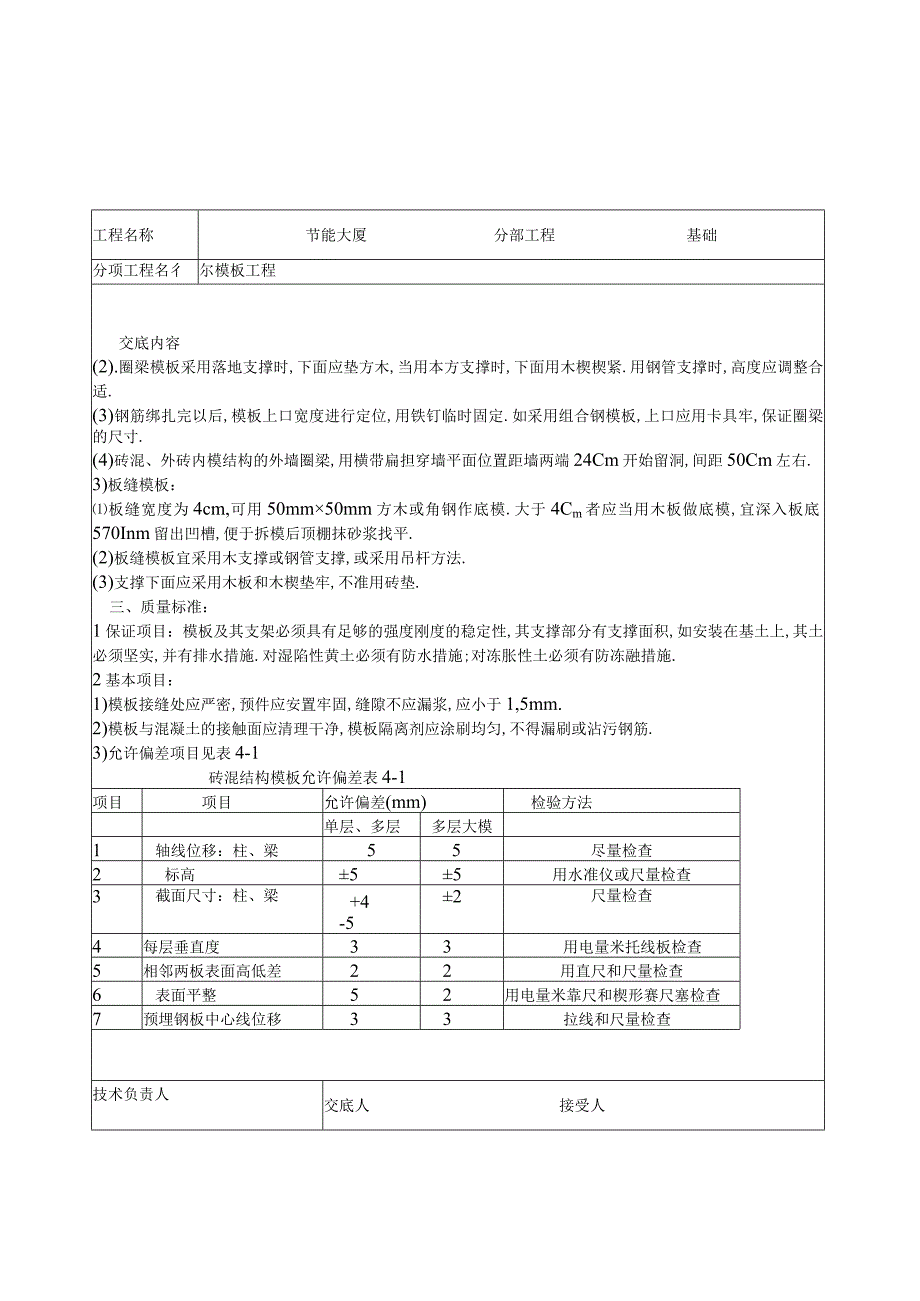

3、凝土挤胀变形,应进行加固处理,模板贴在外墙面上,然后用拉条拉牢.外板内模结构山墙处组合柱,模板采用木模板或组合钢模板,用斜撑支牢.跟部应留置清扫口.2）圈梁模板：（1）圈梁模板可采用木模板或定型组合钢模板上口弹线找平.交底人接受人工程名称节能大厦分部工程基础分项工程名彳尔模板工程交底内容(2).圈梁模板采用落地支撑时,下面应垫方木,当用本方支撑时,下面用木楔楔紧.用钢管支撑时,高度应调整合适.(3)钢筋绑扎完以后,模板上口宽度进行定位,用铁钉临时固定.如采用组合钢模板,上口应用卡具牢,保证圈梁的尺寸.(4)砖混、外砖内模结构的外墙圈梁,用横带扁担穿墙平面位置距墙两端24Cm开始留洞,间距50C
4、m左右.3)板缝模板：板缝宽度为4cm,可用50mm50mm方木或角钢作底模.大于4Cm者应当用木板做底模,宜深入板底570Inm留出凹槽,便于拆模后顶棚抹砂浆找平.(2)板缝模板宜采用木支撑或钢管支撑,或采用吊杆方法.(3)支撑下面应采用木板和木楔垫牢,不准用砖垫.三、质量标准：1保证项目：模板及其支架必须具有足够的强度刚度的稳定性,其支撑部分有支撑面积,如安装在基土上,其土必须坚实,并有排水措施.对湿陷性黄土必须有防水措施;对冻胀性土必须有防冻融措施.2基本项目：1)模板接缝处应严密,预件应安置牢固,缝隙不应漏浆,应小于1,5mm.2)模板与混凝土的接触面应清理干净,模板隔离剂应涂刷均匀,

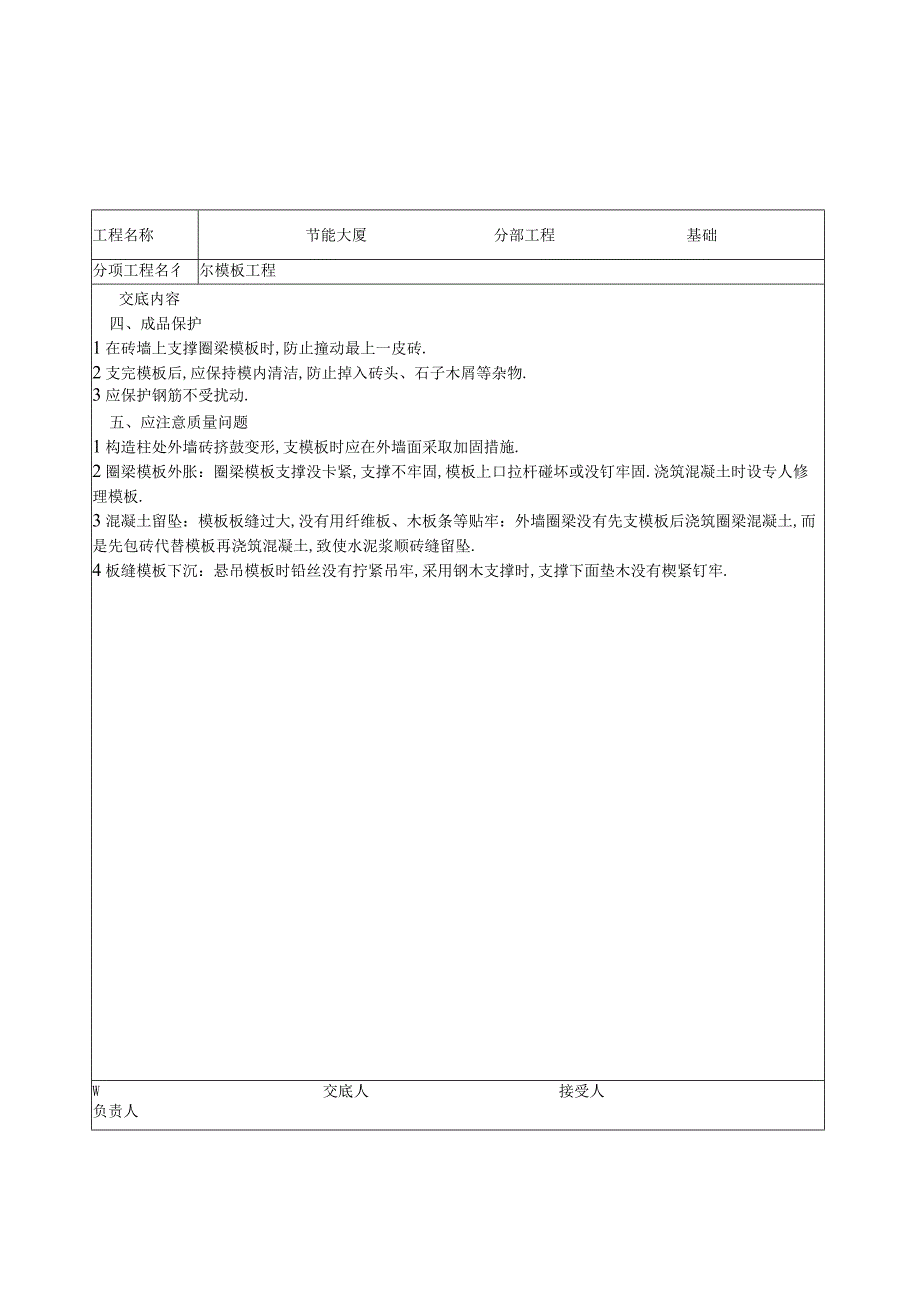

5、不得漏刷或沾污钢筋.3)允许偏差项目见表4-1砖混结构模板允许偏差表4-1项目项目允许偏差(mm)检验方法单层、多层多层大模1轴线位移：柱、梁55尽量检查2标高55用水准仪或尺量检查3截面尺寸：柱、梁+4-52尺量检查4每层垂直度33用电量米托线板检查5相邻两板表面高低差22用直尺和尺量检查6表面平整52用电量米靠尺和楔形赛尺塞检查7预埋钢板中心线位移33拉线和尺量检查技术负责人交底人接受人工程名称节能大厦分部工程基础分项工程名彳尔模板工程交底内容四、成品保护1在砖墙上支撑圈梁模板时,防止撞动最上一皮砖.2支完模板后,应保持模内清洁,防止掉入砖头、石子木屑等杂物.3应保护钢筋不受扰动.五、应注意质量问题1构造柱处外墙砖挤鼓变形,支模板时应在外墙面采取加固措施.2圈梁模板外胀：圈梁模板支撑没卡紧,支撑不牢固,模板上口拉杆碰坏或没钉牢固.浇筑混凝土时设专人修理模板.3混凝土留坠：模板板缝过大,没有用纤维板、木板条等贴牢：外墙圈梁没有先支模板后浇筑圈梁混凝土,而是先包砖代替模板再浇筑混凝土,致使水泥浆顺砖缝留坠.4板缝模板下沉：悬吊模板时铅丝没有拧紧吊牢,采用钢木支撑时,支撑下面垫木没有楔紧钉牢.W交底人接受人负责人
