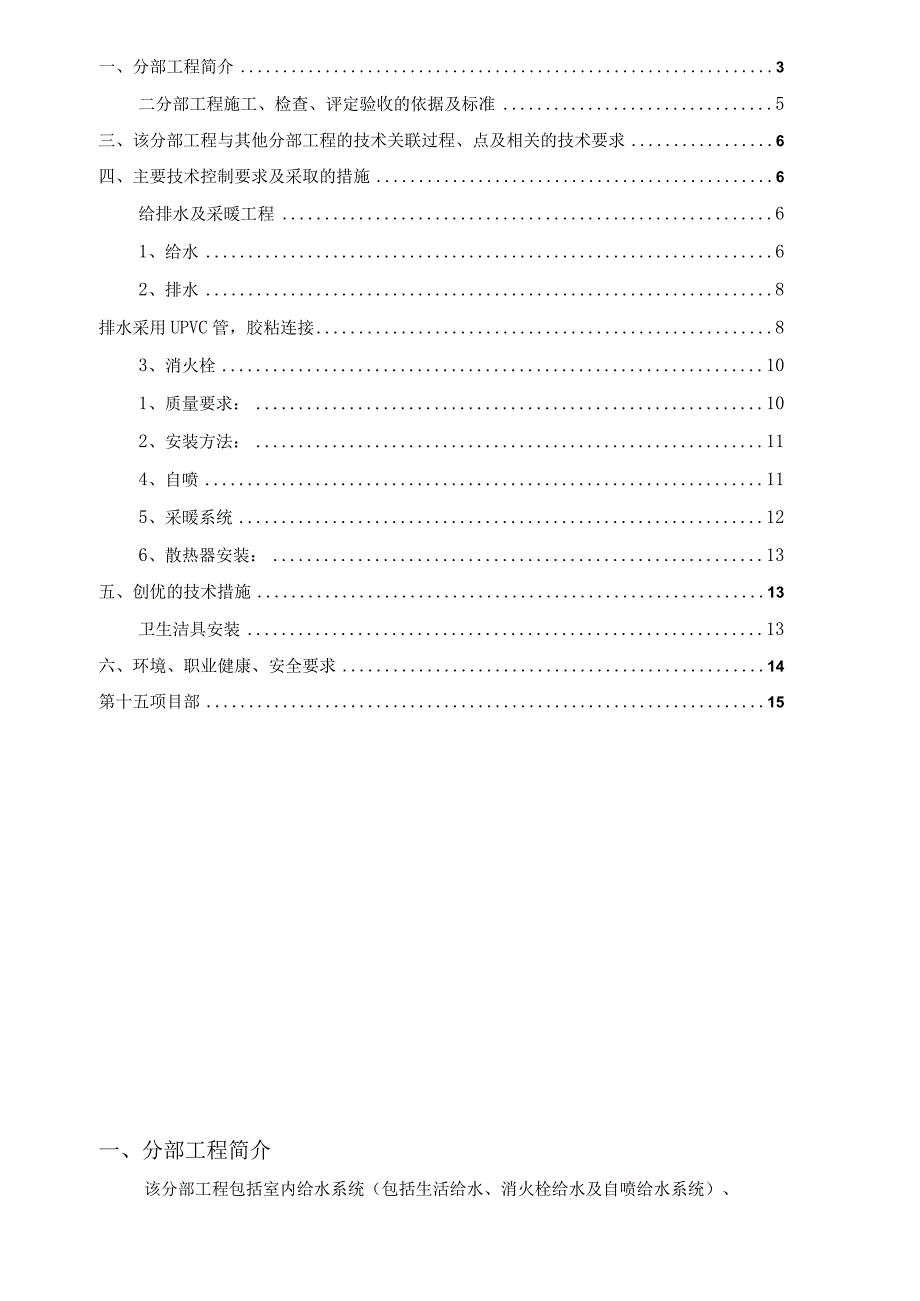

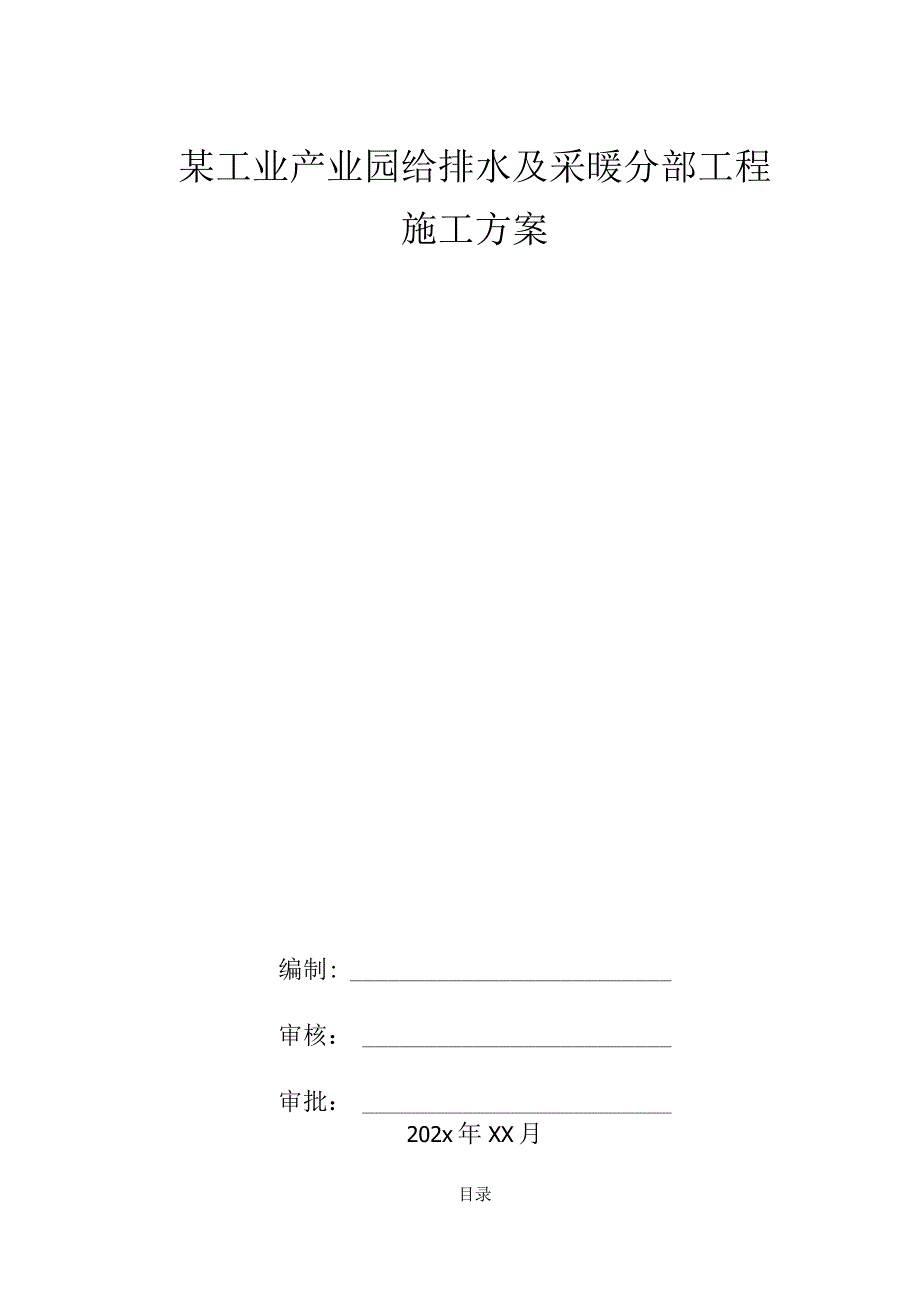

1、某工业产业园给排水及采暖分部工程施工方案编制:审核：审批：202x年XX月目录一、分部工程简介3二分部工程施工、检查、评定验收的依据及标准5三、该分部工程与其他分部工程的技术关联过程、点及相关的技术要求6四、主要技术控制要求及采取的措施6给排水及采暖工程61、给水62、排水8排水采用UPVC管，胶粘连接83、消火栓101、质量要求：102、安装方法：114、自喷115、采暖系统126、散热器安装：13五、创优的技术措施13卫生洁具安装13六、环境、职业健康、安全要求14第十五项目部15一、分部工程简介该分部工程包括室内给水系统（包括生活给水、消火栓给水及自喷给水系统）、室内排水系统（包括生活污

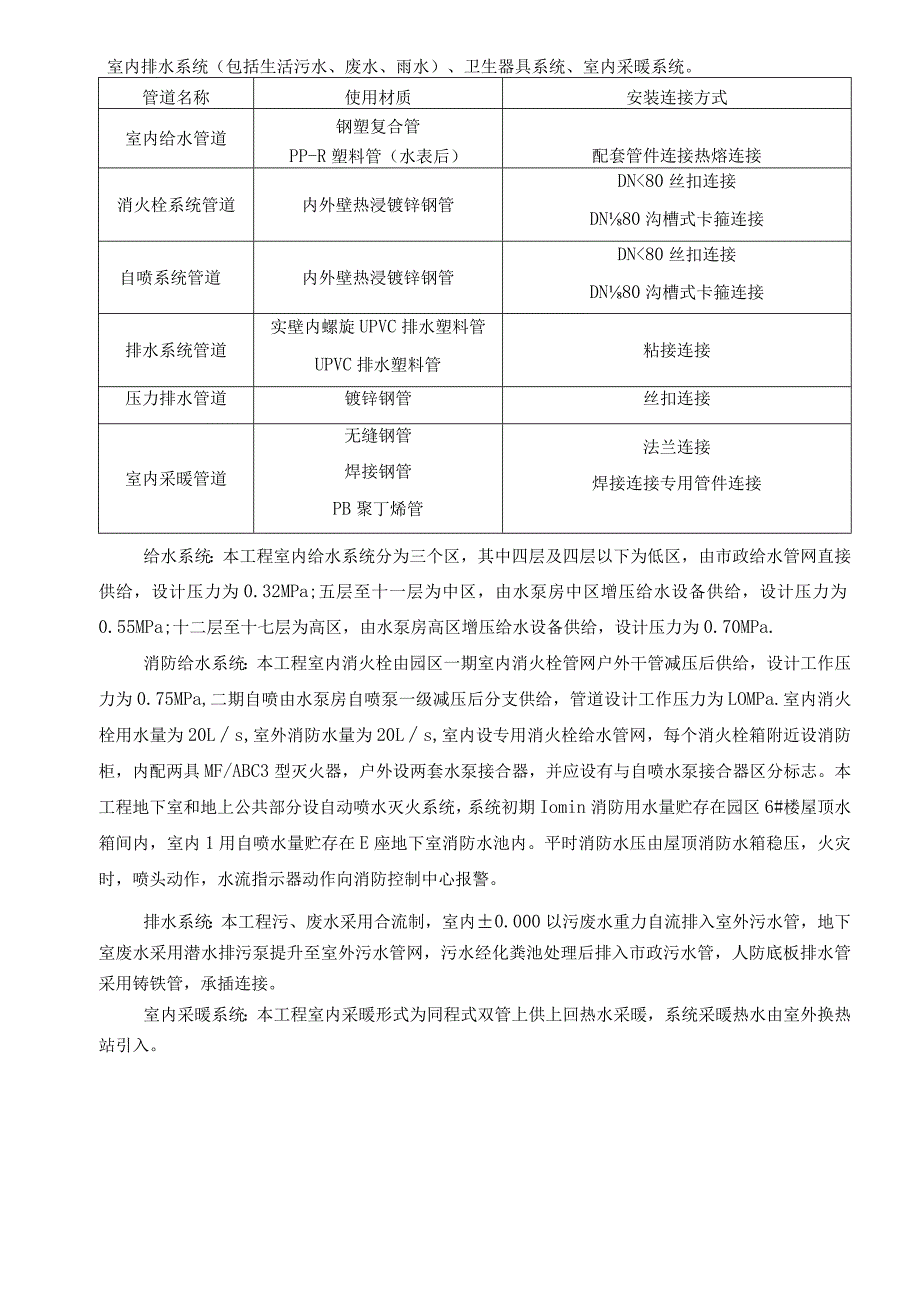

2、水、废水、雨水）、卫生器具系统、室内采暖系统。管道名称使用材质安装连接方式室内给水管道钢塑复合管PP-R塑料管（水表后）配套管件连接热熔连接消火栓系统管道内外壁热浸镀锌钢管DN80丝扣连接DN80沟槽式卡箍连接自喷系统管道内外壁热浸镀锌钢管DN80丝扣连接DN80沟槽式卡箍连接排水系统管道实壁内螺旋UPVC排水塑料管UPVC排水塑料管粘接连接压力排水管道镀锌钢管丝扣连接室内采暖管道无缝钢管焊接钢管PB聚丁烯管法兰连接焊接连接专用管件连接给水系统：本工程室内给水系统分为三个区，其中四层及四层以下为低区，由市政给水管网直接供给，设计压力为0.32MPa;五层至十一层为中区，由水泵房中区增压给水设备
3、供给，设计压力为0.55MPa;十二层至十七层为高区，由水泵房高区增压给水设备供给，设计压力为0.70MPa.消防给水系统：本工程室内消火栓由园区一期室内消火栓管网户外干管减压后供给，设计工作压力为0.75MPa,二期自喷由水泵房自喷泵一级减压后分支供给，管道设计工作压力为LOMPa.室内消火栓用水量为20Ls,室外消防水量为20Ls,室内设专用消火栓给水管网，每个消火栓箱附近设消防柜，内配两具MF/ABC3型灭火器，户外设两套水泵接合器，并应设有与自喷水泵接合器区分标志。本工程地下室和地上公共部分设自动喷水灭火系统，系统初期Iomin消防用水量贮存在园区6#楼屋顶水箱间内，室内1用自喷水量贮
4、存在E座地下室消防水池内。平时消防水压由屋顶消防水箱稳压，火灾时，喷头动作，水流指示器动作向消防控制中心报警。排水系统：本工程污、废水采用合流制，室内0.000以污废水重力自流排入室外污水管，地下室废水采用潜水排污泵提升至室外污水管网，污水经化粪池处理后排入市政污水管，人防底板排水管采用铸铁管，承插连接。室内采暖系统：本工程室内采暖形式为同程式双管上供上回热水采暖，系统采暖热水由室外换热站引入。二分部工程施工、检查、评定验收的依据及标准施工标准序号名称图号1管道和设备保温、防结露及电伴热03S4012室内管道支架及吊架03S4023钢制管件02S4034管道穿墙、屋面防水套管01R4095常用
5、小型仪表及特种阀门选用安装01SS1056防水套管02S4047矩形给水箱02S1018地漏安装图99S220-229清扫口安装图99S220-1010建筑排水用柔性接口铸铁管安装04S40911室内消火栓安装04S20212建筑排水设备附件选用安装04S202/2313卫生设备安装99S30414倒流防止器安装05S10815压力表安装01R40516自动喷水与水喷雾灭火设施安装04S20617建筑设备施工安装通用图集91SB2,91SB4,91SB618消防专用水泵选用及安装04S20419二次供水消毒设备选用及安装02SS10420给水排水构筑物设计选用图07S90621消防水泵接合器安
6、装99S203检查、评定、验收标准1建筑排水硬聚氯乙烯管道施工及验收规程CJJ30-892建筑给排水及采暖工程施工质量验收规范GB50242-20023给水钢塑复合压力管道工程技术规程CESC237:20084建筑工程施工质量验收统一标准GB50300-20016自动喷水灭火系统施工及验收规范GB50261-20057陕西建筑给水排水及采暖工程施工工艺标准DBJ/T61-38-2005三、该分部工程与其他分部工程的技术关联过程、点及相关的技术要求给水排水及采暖分部与其他分部工程的相互关联过程见下表分部工程技术关联过程需要配合提供的技术参数、要求本分部工程施工时应确定的技术要求和参数地基与基础工
7、程外墙防水套管模板的类型、墙体的轴线、厚度、施工时间等套管的位置、标高、规格、型号等主体结构立管支架预埋墙板厚度、标高，结构类型支架的位置、标高卫生间管道安装土建防水层的施工时间卫生间下沉高度能否放下管道电气工程设备接线及功率配置电气施工图核对设备各参数、功率大小核对地下室走廊及各楼层吊顶内水管与桥架位置冲突桥架安装标高及桥架规格尺寸水管的位置、标高智能建筑控制方式电气施工图核对设备的控制方式要求四、主要技术控制要求及采取的措施给排水及采暖工程给排水及采暖工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。进场
8、时应做检查验收，并经监理工程师核查确认。所有材料进场时应对品种、规格、外观等进行验收，包装应完好，表面无划痕及外力冲击破坏。主要器具和设备必须有完整的安装使用说明书，在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。1、给水1.1 主要工作内容给水管道DN15DNlO0,约3500米，每户一处卫生间。1.2 施工工艺流程施工准备一预留洞一给水干管一给水立管一给水支管一与卫生器具的连接1. 3主要控制要求及施工技术措施给水管道采用钢管衬塑复合，丝扣连接。给水管道坡度按0002的坡度，坡向立管。（1）安装准备a对操作者进行施工前的培训，以使其熟悉钢衬塑复合管的性能，掌握施工中的注意事项；b、
9、组织施工人员认真熟悉本专业的施工图纸，同时查看施工图集，核对管道的坐标、标高及空间走向是否合理；c、核对进场材料是否符合设计及施工质量验收及规范的要求，生活给水系统所涉及的材料必须达到饮用水卫生标准；d、按规范要求对阀门按施工质量要求进行强度和严密性试验。（2）管道支架制作安装支架采用型钢支架，不得使用电、气焊开孔、扩孔、切割，应使用专用钻孔机开孔及切割机切割，支架孔眼及支架边缘应平整、光滑，孔径不得超过所穿螺栓直径的5mm。支架不准安装在管件上，应有一定距离（必须大于50wn）。管道支架的制作安装应按照设计及工艺规程要求进行施工，管道支架的焊接应遵照结构件的焊接工艺。制作合格的支吊架应进行防
10、腐处理。立管每层设置二个支架，支架应匀称安装。管道支架的安装位置及间距应符合设计及规范要求，安装时应首先放线定位，再采用焊接预埋或栽埋的方法进行安装，并进行位置的校正，以便为管道的安装创造便利条件。（3）预制加工按图纸设计的具体位置及标高确定管道的实际安装位置及标高，同时确定管道预留管口位置、变径位置、阀门位置及其他附件安装位置，依据实际尺寸预制加工制作。（4）管道安装先安装横干管，再安装立管，支管按照卫生间的尺寸预制加工管段，再安装到位。1）管道穿越楼板和内墙应设置套管，穿楼板套管下端与楼板底相平，套管上端应高出楼板面20mm,卫生间高出楼板面50mm,管间空隙用阻燃密实材料和防水油膏填实，
11、端面光滑。过墙套管两端与墙面平齐，套管与管道之间间隙用阻燃密实材料填实。2）不能妨碍阀门附件的操作和检修。3）阀门安装前，应作强度和严密性试验，试验数量应在每批同规格数量中抽取10%进行检验，对于在主干管管路上起切断作用的阀门应逐个作强度和严密性试验。4）钢衬塑复合管连接安装工艺要点：a、阅读管件包装内的安装说明书，做好技术准备工作。b、根据需要长度切下所需管材，其端面与轴线垂直，去掉毛刺。c、按说明书要求的步骤和方法进行连接。（5）系统试压、冲洗及消毒管道安装结束后，应分系统进行试压，卫生间应逐个进行压力试验。试验时，压力不得低于LOMPa,管道在达到试验压力IoInin内，压力降不得超过0
12、.05MPa,然后将试验压力降至工作压力做外观检查，各部位不渗不漏为合格。试压合格后进行冲洗，直至出水颜色和透明度和进水目测一致为合格。冲洗后进行消毒，首先关闭系统所有配水点，向系统管道内灌入含2030ngL有效氯溶液，浸泡24h以上放空系统，再用生活饮用水冲洗系统管道，直至各配水点出水水质符合相关标准为止。2、排水1.1 主要工作内容排水管道DN50DN150,约1700米，每户一处卫生间。2. 2施工工艺流程施工准备一预留洞一排水横干管一排水立管一排水支管一排水管与卫生器具连接2. 3主要控制要求及施工技术措施排水采用UPVC管，胶粘连接。（1）安装准备a、对操作者进行施工前的培训，以使其
13、具有相关施工技术，掌握施工中的注意事项；b、组织施工人员认真熟悉本专业的施工图纸，同时查看相关施工图集，核对各种管道的坐标、标高及空间排列顺序是否合理；c、核对进场材料是否符合设计及施工质量验收及规范的要求;(2)预制加工先按施工图纸要求并结合实际情况测量各管段的长度及安装位置，画出测量结果草图，然后按草图逐段预制加工。(3)管道安装依据设计要求及前期预留洞，合理排列管道，做到既美观又要满足设计要求和使用功能。在进行卫生器具下水管道穿楼板洞的预留时，依据设计要求，一定要提前与甲方相关负责人进行洽商，指定各卫生器具的型号，确定具体的下水管位置及离墙尺寸，以便合理的安装卫生器具下水支管，避免返工破
14、坏卫生间防水等现象发生。(4)卫生器具安装在进行施工前，必须要依据设计要求及土建装修的整体效果，确定卫生器具的位置及标高；所有与卫生器具连接的管道水压试验已进行完毕，同时已办理了相关验收手续；所有进场的卫生器具均已验收合格，相关配件均已配齐且应略有节余。同时应参照99S304标准图集进行规范施工。卫生器具的安装除符合安装设计要求外，与土建装修的协调配合非常重要，对观感质量影响非常大，必须进行重点控制。在进行卫生器具安装时应注意控制以下主要过程及部位：大便器安装前应先确定其标高及位置，并划线定位，接口填料应采用油腻子；洗脸盆与排水拴连接处应用浸油石棉橡胶密封，洗脸台盆必须与土建协调配合共同完成；卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳；卫生器具给水配件的安装标高应符合设计及规范要求；连接卫生器具的排水管道接口应紧密不漏；且管径及坡度应符合设计及规范要求；在进行地漏安装时，一定要核对准地面标高，按地面水平线采用0.02的坡度，再低于5mm为地漏表面标高为宜，且地漏应布置在一块瓷砖的中心，这就需要在预留阶段与土建沟通，了解瓷砖尺寸和排列方法，再确定预留洞的位置；地漏的安装应平正、牢固，低于排水表面，周边无渗漏，地漏和存水弯的水封高度不得小于50mmO卫生器具安装的允许偏差应符合下表规定:项次项目允许偏差检验方法
