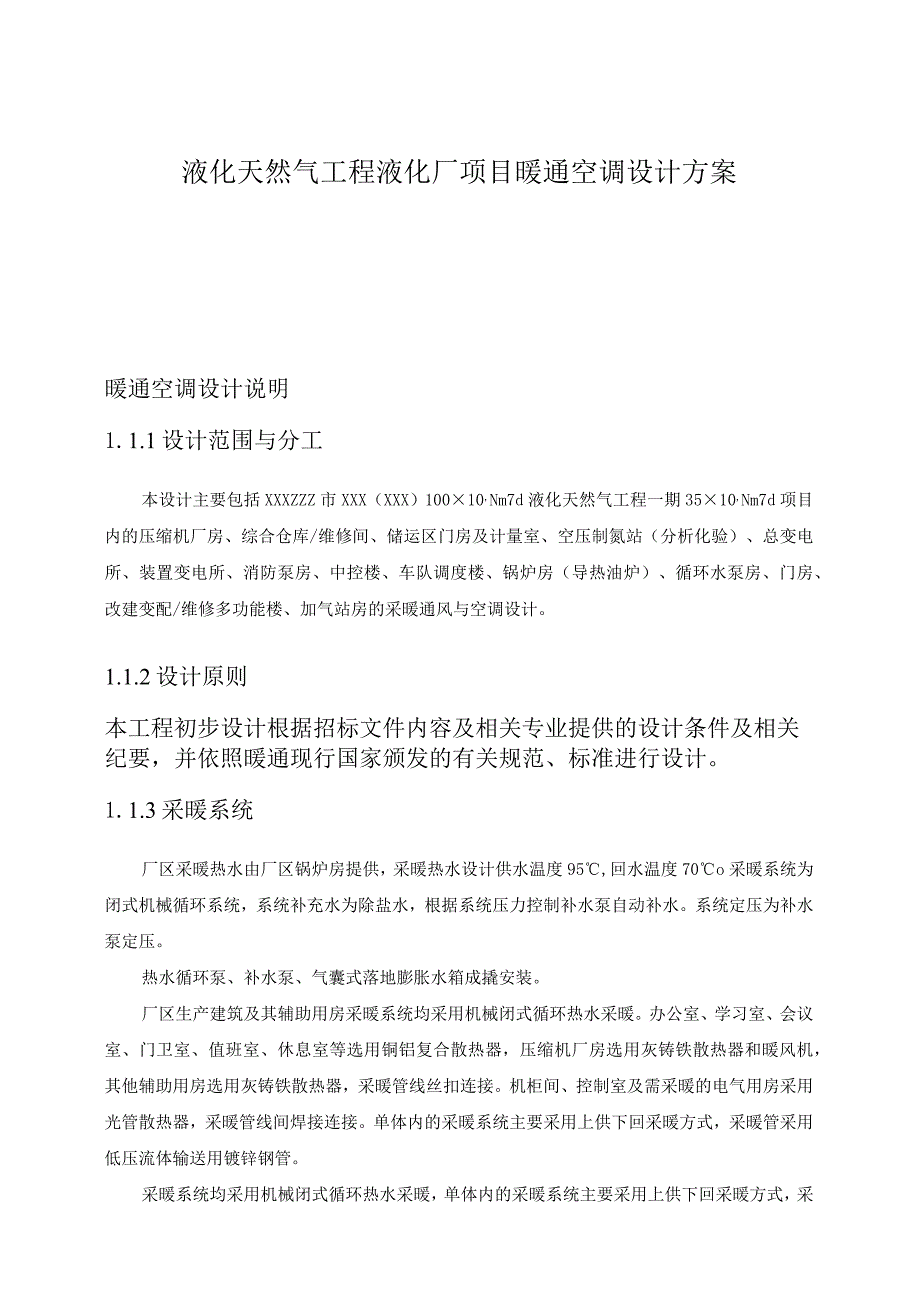

1、液化天然气工程液化厂项目暖通空调设计方案暖通空调设计说明1.1.1设计范围与分工本设计主要包括XXXZZZ市XXX（XXX）10010,Nm7d液化天然气工程一期3510,Nm7d项目内的压缩机厂房、综合仓库/维修间、储运区门房及计量室、空压制氮站（分析化验）、总变电所、装置变电所、消防泵房、中控楼、车队调度楼、锅炉房（导热油炉）、循环水泵房、门房、改建变配/维修多功能楼、加气站房的采暖通风与空调设计。1.1.2设计原则本工程初步设计根据招标文件内容及相关专业提供的设计条件及相关纪要，并依照暖通现行国家颁发的有关规范、标准进行设计。1.1.3采暖系统厂区采暖热水由厂区锅炉房提供，采暖热水设计供
2、水温度95,回水温度70o采暖系统为闭式机械循环系统，系统补充水为除盐水，根据系统压力控制补水泵自动补水。系统定压为补水泵定压。热水循环泵、补水泵、气囊式落地膨胀水箱成撬安装。厂区生产建筑及其辅助用房采暖系统均采用机械闭式循环热水采暖。办公室、学习室、会议室、门卫室、值班室、休息室等选用铜铝复合散热器，压缩机厂房选用灰铸铁散热器和暖风机，其他辅助用房选用灰铸铁散热器，采暖管线丝扣连接。机柜间、控制室及需采暖的电气用房采用光管散热器，采暖管线间焊接连接。单体内的采暖系统主要采用上供下回采暖方式，采暖管采用低压流体输送用镀锌钢管。采暖系统均采用机械闭式循环热水采暖，单体内的采暖系统主要采用上供下回

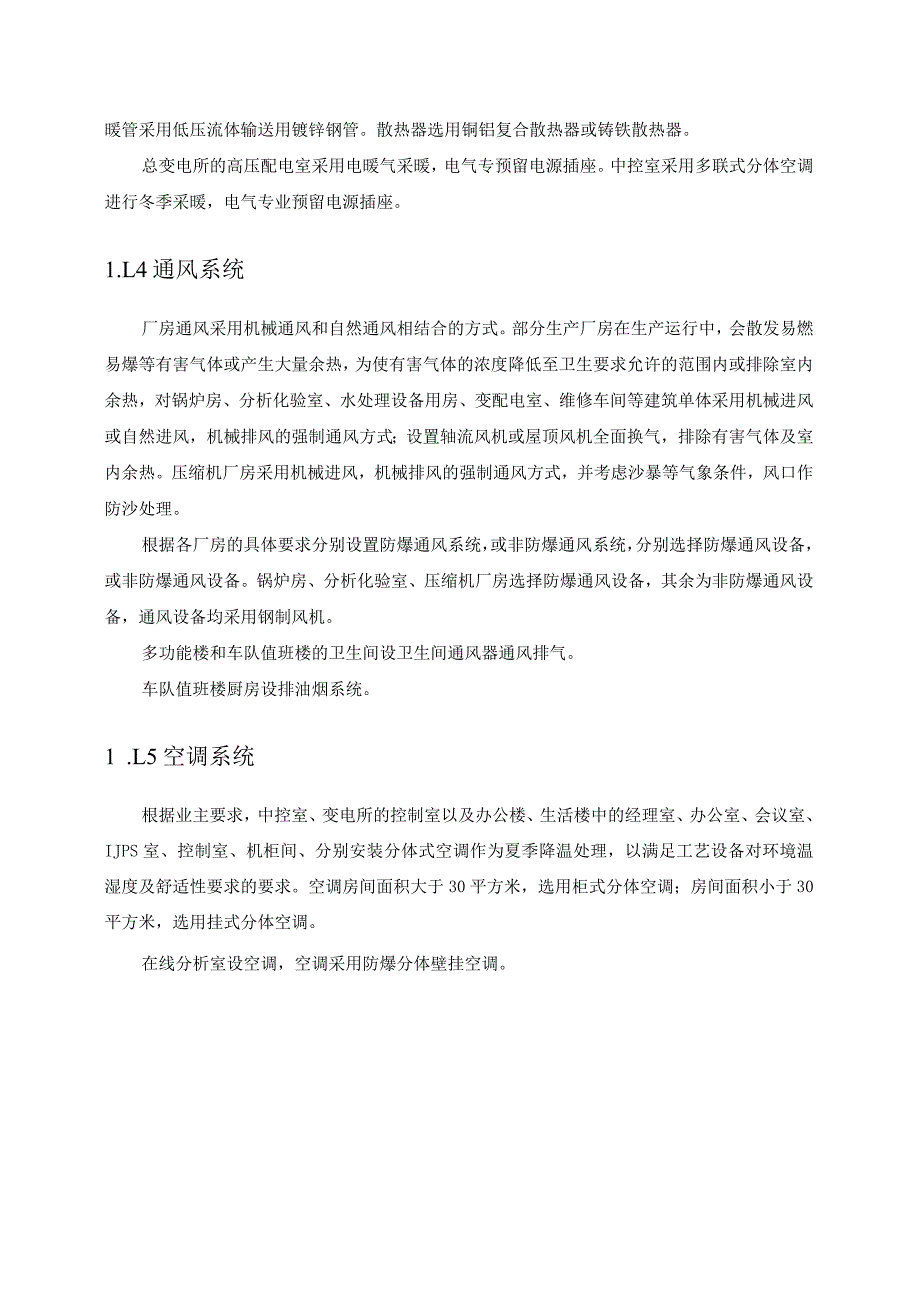

3、采暖方式，采暖管采用低压流体输送用镀锌钢管。散热器选用铜铝复合散热器或铸铁散热器。总变电所的高压配电室采用电暖气采暖，电气专预留电源插座。中控室采用多联式分体空调进行冬季采暖，电气专业预留电源插座。1.L4通风系统厂房通风采用机械通风和自然通风相结合的方式。部分生产厂房在生产运行中，会散发易燃易爆等有害气体或产生大量余热，为使有害气体的浓度降低至卫生要求允许的范围内或排除室内余热，对锅炉房、分析化验室、水处理设备用房、变配电室、维修车间等建筑单体采用机械进风或自然进风，机械排风的强制通风方式；设置轴流风机或屋顶风机全面换气，排除有害气体及室内余热。压缩机厂房采用机械进风，机械排风的强制通风方式
4、，并考虑沙暴等气象条件，风口作防沙处理。根据各厂房的具体要求分别设置防爆通风系统，或非防爆通风系统，分别选择防爆通风设备，或非防爆通风设备。锅炉房、分析化验室、压缩机厂房选择防爆通风设备，其余为非防爆通风设备，通风设备均采用钢制风机。多功能楼和车队值班楼的卫生间设卫生间通风器通风排气。车队值班楼厨房设排油烟系统。1 .L5空调系统根据业主要求，中控室、变电所的控制室以及办公楼、生活楼中的经理室、办公室、会议室、IJPS室、控制室、机柜间、分别安装分体式空调作为夏季降温处理，以满足工艺设备对环境温湿度及舒适性要求的要求。空调房间面积大于30平方米，选用柜式分体空调；房间面积小于30平方米，选用挂

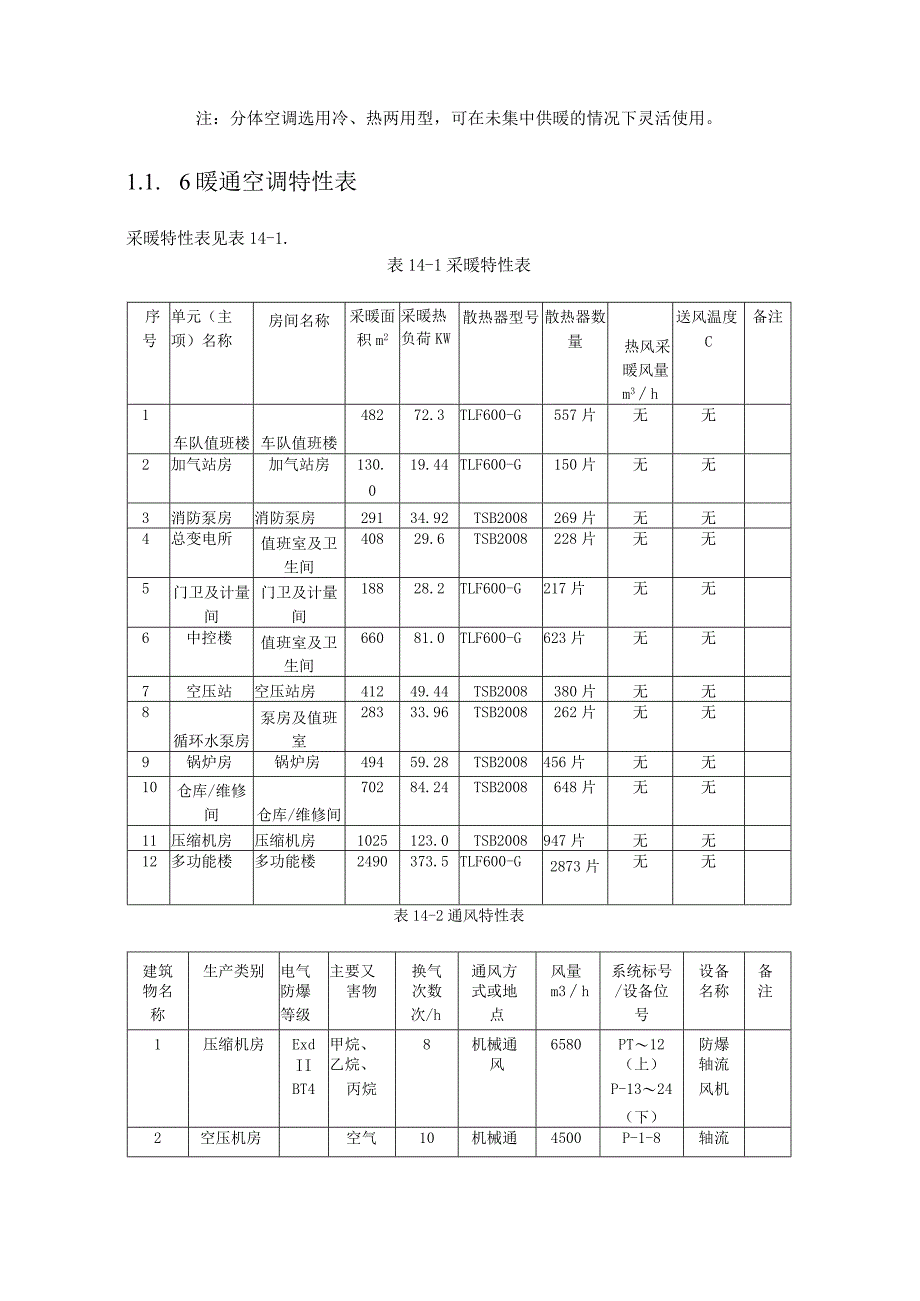

5、式分体空调。在线分析室设空调，空调采用防爆分体壁挂空调。注：分体空调选用冷、热两用型，可在未集中供暖的情况下灵活使用。1.1. 6暖通空调特性表采暖特性表见表14-1.表14-1采暖特性表序号单元（主项）名称房间名称采暖面积m2采暖热负荷KW散热器型号散热器数量热风采暖风量m3h送风温度C备注1车队值班楼车队值班楼48272.3TLF600-G557片无无2加气站房加气站房130.019.44TLF600-G150片无无3消防泵房消防泵房29134.92TSB2008269片无无4总变电所值班室及卫生间40829.6TSB2008228片无无5门卫及计量间门卫及计量间18828.2TLF600
6、-G217片无无6中控楼值班室及卫生间66081.0TLF600-G623片无无7空压站空压站房41249.44TSB2008380片无无8循环水泵房泵房及值班室28333.96TSB2008262片无无9锅炉房锅炉房49459.28TSB2008456片无无10仓库/维修间仓库/维修间70284.24TSB2008648片无无11压缩机房压缩机房1025123.0TSB2008947片无无12多功能楼多功能楼2490373.5TLF600-G2873片无无表14-2通风特性表建筑生产类别电气主要又换气通风方风量系统标号设备备物名防爆害物次数式或地m3h/设备位名称注称等级次/h点号1压缩机房
7、Exd甲烷、8机械通6580PT12防爆II乙烷、风（上）轴流BT4丙烷P-1324风机（下）2空压机房空气10机械通4500P-1-8轴流（分析化验）风风机3锅炉房ExdIIBT4天然气12机械通风5000PT8防爆轴流风机4总变电所空气8机械通风4500PT5轴流风机5装置变电所空气8机械通风3500PT4ST3轴流风机6仓库/维修间空气8机械通4500PT8轴流风机空调特性表见表14-3.表11-3空调特性表建筑物名称房间名称空调房间面积I112空调冷/热负荷KW空调系统备注送风量m3h回风量m7h排风量m3h系统编号/设备位号设备名称1中控室24028.8600600Kl8卧式风机盘管
8、2UPS室21.63.5630630Kl分体式空调3IOKV配电室13516.2600600KI4卧式风机盘管1.2暖通空调设计规定1.2.1暖通空调设计用气象参数采暖通风与空气调节用冬夏季室外气象参数见表14-4。表14-4室外气象计算参数表大气压力（kPa）冬季723.5夏季724.0室外计算（干球）温度（）冬季采暖-15夏季空气调节26.6室外计算相对湿度（%）最冷月月平均41最热月月平均36通风温度（C）冬季-11夏季22冬季主导风向及频率风向SW频率(%)20室外风速(ms)冬季平均2.6夏季平均3.5最大冻土深度(cm)88供暖期天数(天)1881.2.2室内空气计算参数采暖通风与
9、空气调节用冬夏季室内计算气象参数见表14-5o表14-5室内气象计算参数表房间名称冬季设计温度()夏季设计温度()机柜间、控制室、18202628分析化验室18202628值班室、学习室、办公室、会议室、门卫室18202628卫生间1618维修间、工具及材料间510IOkV配电室、10152628门厅、过厅、楼梯间1618锅炉房510空气氮气站510压缩机厂房510水处理设备用房、库房维修问510UPS室10152628车队调度楼182026281.2.3建筑物维护结构的热工性能维护结构传热系数：外墙1.0Wm2；屋面0.8Wm2；外门W4.65Wm2；外窗3.4Wm2；1.2.4标准、规范本
10、工程初步设计所依照暧通空调现行国家颁发的有关规范、标准进行设计,具体为:采暖通风与空气调节设计规范化工采暧通风与空气调节设计规范石油化工采暖通风与空气调节设计规范建筑设计防火规范工业企业设计卫生标准GB50019-2003HG/T20698-2009SH3004-1999GB50016-2006GBZ1-2010GB50243-2002建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范1.3公用物料和能量消耗公用物料和能量消耗见表14-6消耗量表。表14-6消耗量表序号装置或主项名称热水耗电量备注温度()耗量(kgh)电压(V)功率(kW)1车队值班楼
11、95/7024871380/2207.82加气站房95/706692205.43空压制氮站95/7022302203.34总变电室95/701018380/22023.69/4.385中控楼95/702786380/22043.2/32.06消防泵房95/7012822203.37综合仓库/维修间95/7028972203.68门卫及计量室95/704952206.09锅炉房95/70288938050.010循环水泵房95/7011272204.511压缩机房95/70836038013.212多功能楼95/701284838030.8合计61472231.971.4暖通空调设备表主要设备一
12、览表（表147）序号名称规格型号单位合计备注1散热器TL-560/500-1片4314铜铝复合型散热器2散热器TSB2008-600-片4281内腔无砂铸铁散热器2分体式冷暖空调KFR-72LW/K台153分体式冷暖空调KFR-50LW/K台124分体式冷暖空调KFR-35GW/K台505分体式冷暖空调KFR-25GW/K台306边墙排风机BT35-No5台30防爆型7边墙排风机T35-N4Zx8防爆型8边墙排风机T35-Na3.55台219边墙排风机T35-Ns2.8台710卫生间通风器BPT15-44A台611卫生间通风器BPT12-02A台212低压流体输送用焊接钢管DN40米800低压流体输送用焊接钢管DN32米600低压流体输送用焊接钢
