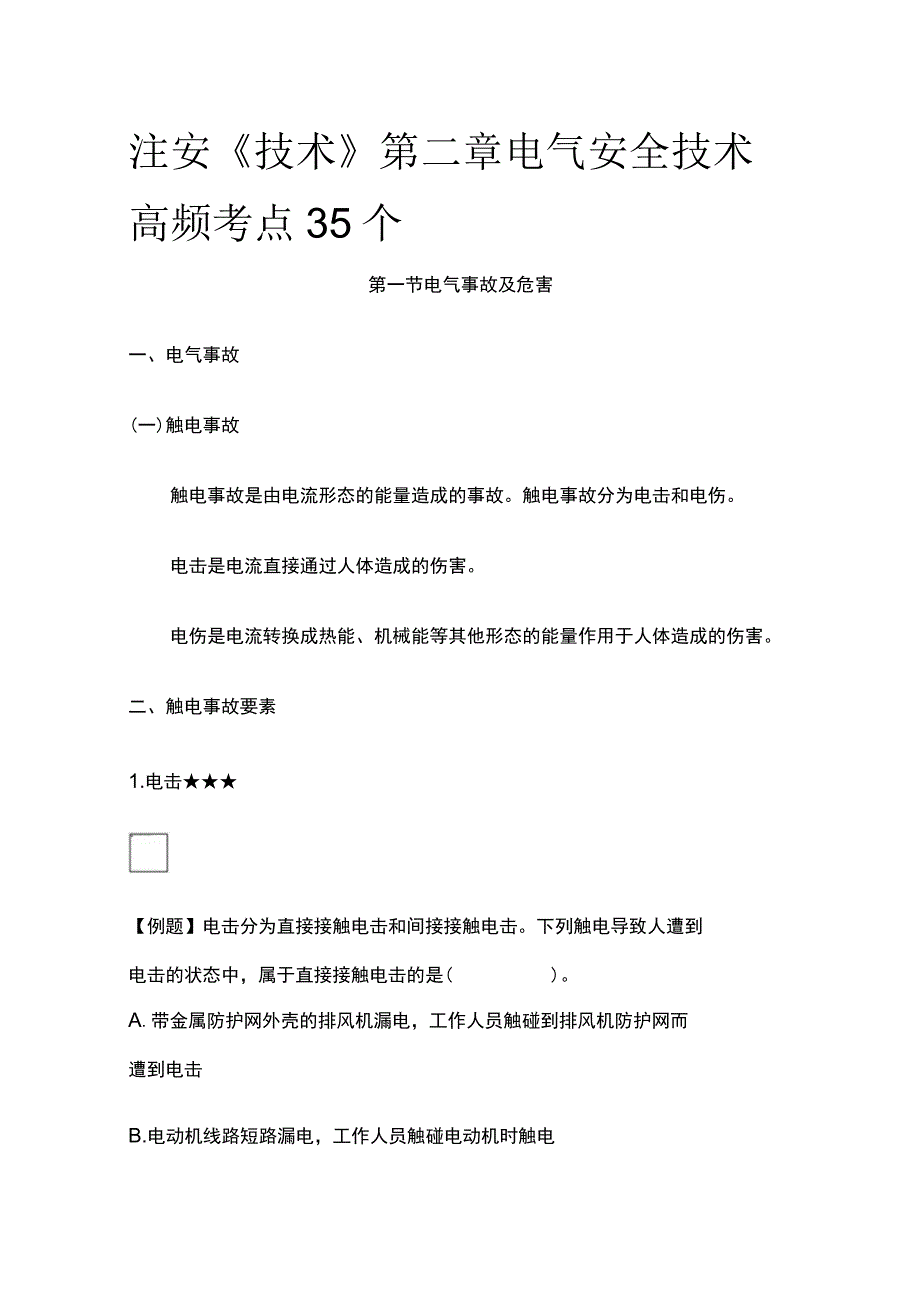

注安《技术》第二章电气安全技术高频考点35个.docx_第1页
第1页 / 共22页

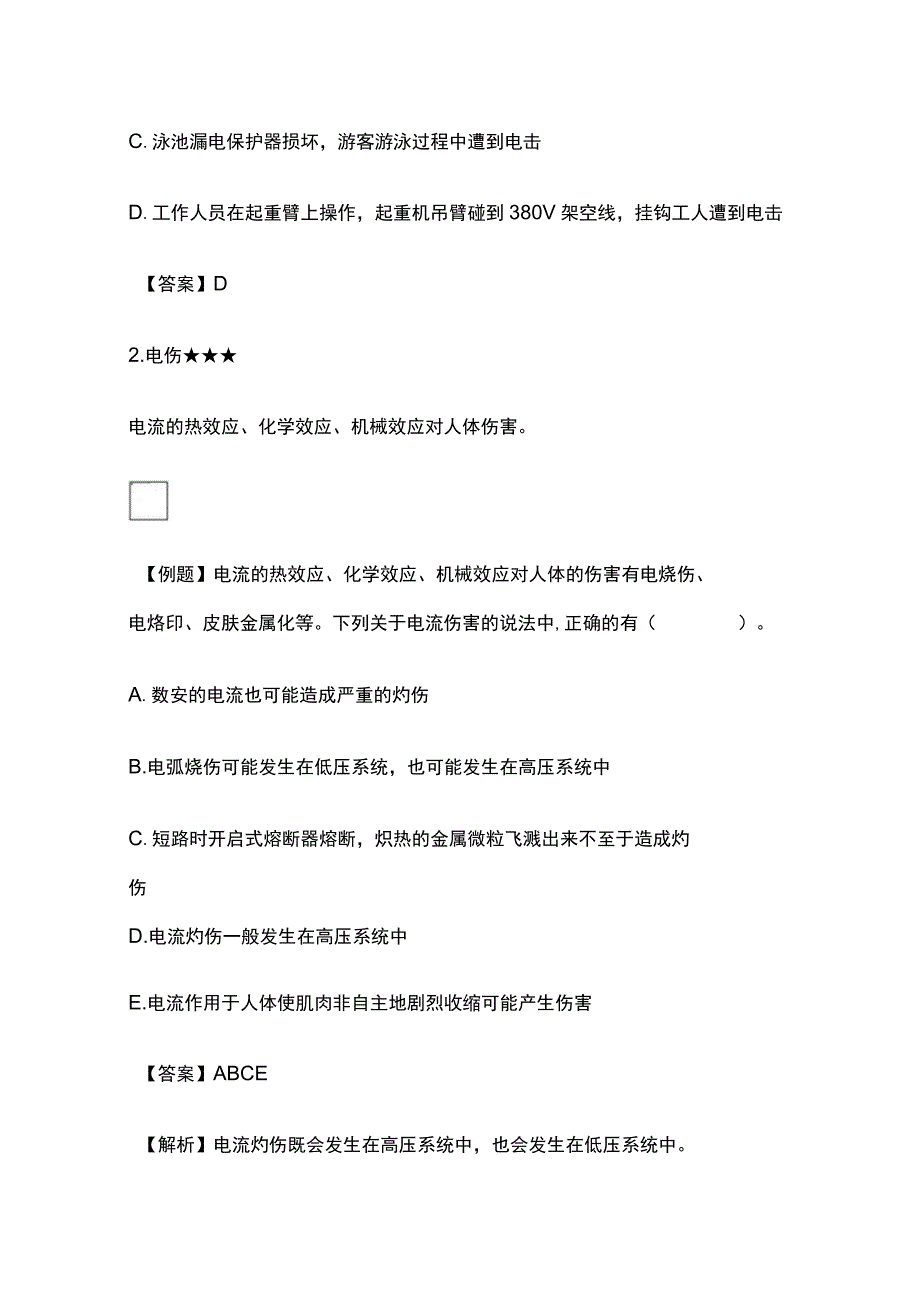

注安《技术》第二章电气安全技术高频考点35个.docx_第2页
第2页 / 共22页

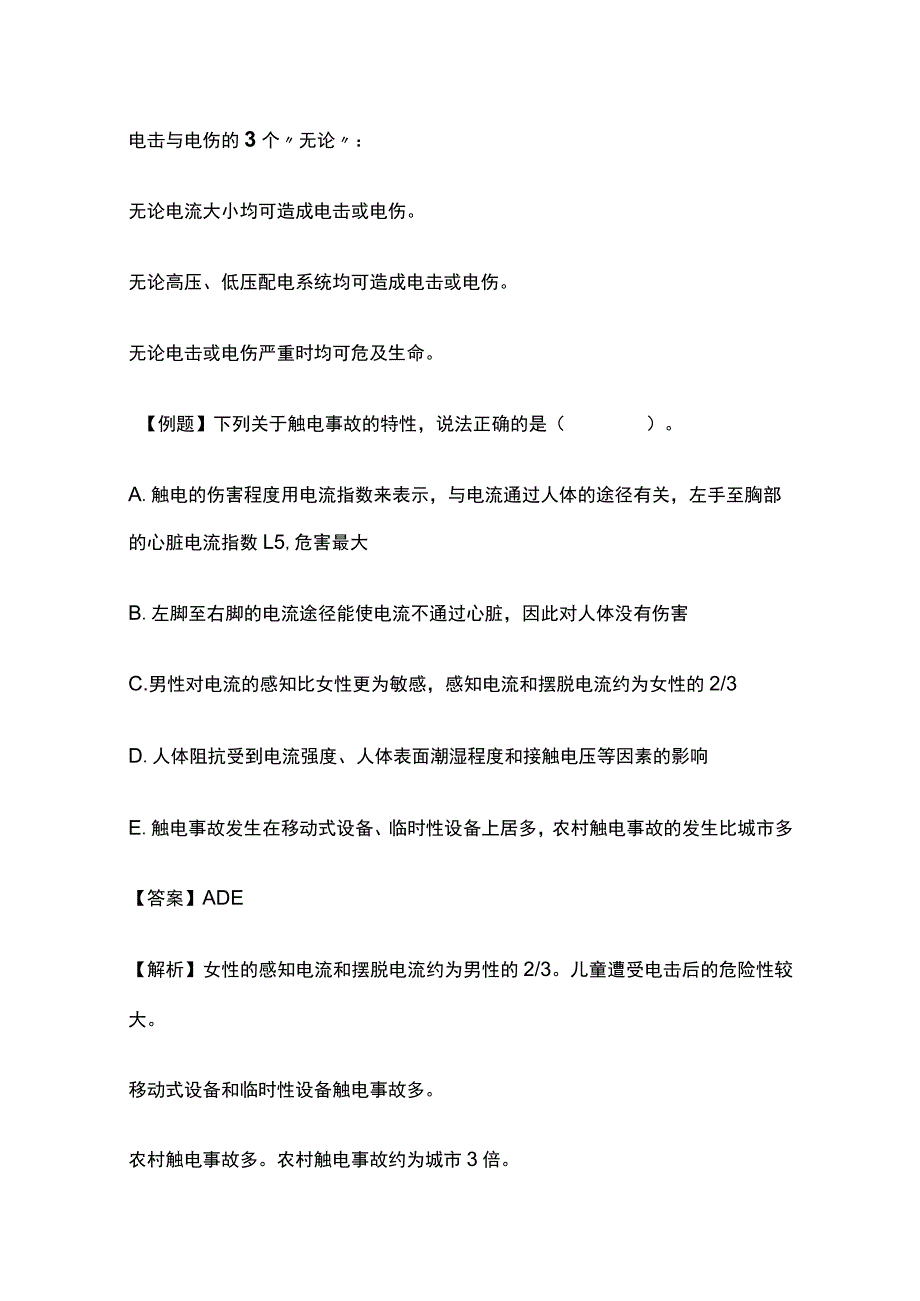

注安《技术》第二章电气安全技术高频考点35个.docx_第3页
第3页 / 共22页
注安《技术》第二章电气安全技术高频考点35个.docx_第4页
第4页 / 共22页
注安《技术》第二章电气安全技术高频考点35个.docx_第5页
第5页 / 共22页
注安《技术》第二章电气安全技术高频考点35个.docx_第6页
第6页 / 共22页
注安《技术》第二章电气安全技术高频考点35个.docx_第7页
第7页 / 共22页
注安《技术》第二章电气安全技术高频考点35个.docx_第8页
第8页 / 共22页
注安《技术》第二章电气安全技术高频考点35个.docx_第9页
第9页 / 共22页
注安《技术》第二章电气安全技术高频考点35个.docx_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《注安《技术》第二章电气安全技术高频考点35个.docx》由会员分享,可在线阅读,更多相关《注安《技术》第二章电气安全技术高频考点35个.docx(22页珍藏版)》请在第壹文秘上搜索。

1、注安技术第二章电气安全技术高频考点35个第一节电气事故及危害一、电气事故(一)触电事故触电事故是由电流形态的能量造成的事故。触电事故分为电击和电伤。电击是电流直接通过人体造成的伤害。电伤是电流转换成热能、机械能等其他形态的能量作用于人体造成的伤害。二、触电事故要素1.电击【例题】电击分为直接接触电击和间接接触电击。下列触电导致人遭到电击的状态中,属于直接接触电击的是()。A.带金属防护网外壳的排风机漏电,工作人员触碰到排风机防护网而遭到电击B.电动机线路短路漏电,工作人员触碰电动机时触电C.泳池漏电保护器损坏,游客游泳过程中遭到电击D.工作人员在起重臂上操作,起重机吊臂碰到380V架空线,挂钩

2、工人遭到电击【答案】D2.电伤电流的热效应、化学效应、机械效应对人体伤害。【例题】电流的热效应、化学效应、机械效应对人体的伤害有电烧伤、电烙印、皮肤金属化等。下列关于电流伤害的说法中,正确的有()。A.数安的电流也可能造成严重的灼伤B.电弧烧伤可能发生在低压系统,也可能发生在高压系统中C.短路时开启式熔断器熔断,炽热的金属微粒飞溅出来不至于造成灼伤D.电流灼伤一般发生在高压系统中E.电流作用于人体使肌肉非自主地剧烈收缩可能产生伤害【答案】ABCE【解析】电流灼伤既会发生在高压系统中,也会发生在低压系统中。电击与电伤的3个无论:无论电流大小均可造成电击或电伤。无论高压、低压配电系统均可造成电击或

3、电伤。无论电击或电伤严重时均可危及生命。【例题】下列关于触电事故的特性,说法正确的是()。A.触电的伤害程度用电流指数来表示,与电流通过人体的途径有关,左手至胸部的心脏电流指数L5,危害最大B.左脚至右脚的电流途径能使电流不通过心脏,因此对人体没有伤害C.男性对电流的感知比女性更为敏感,感知电流和摆脱电流约为女性的2/3D.人体阻抗受到电流强度、人体表面潮湿程度和接触电压等因素的影响E.触电事故发生在移动式设备、临时性设备上居多,农村触电事故的发生比城市多【答案】ADE【解析】女性的感知电流和摆脱电流约为男性的2/3。儿童遭受电击后的危险性较大。移动式设备和临时性设备触电事故多。农村触电事故多

4、。农村触电事故约为城市3倍。(二)电流对人体的作用电流途径中,左手至胸部心脏电流系数为L5,最为危险。头至手、头至脚也是很危险的电流途径;左脚至右脚的电流途径也有相当的危险,而且这条途径还可能使人站立不稳而导致电流通过全身。身体健康、肌肉发达者摆脱电流较大。患有心脏病、中枢神经系统疾病、肺病的人电击后的危险性较大。精神状态和心理因素对电击后果也有影响。女性的感知电流和摆脱电流约为男性的2/3。儿童遭受电击后的危险性较大。(三)人体阻抗人体电阻是皮肤电阻+体内电阻之和。在干燥条件下,角质层的电阻率可达l105-l106m,表皮电阻高达数万欧,但是计算时一般不予考虑。通电瞬间人体电阻近似等于体内阻

5、抗。干燥条件下,当接触电压在100220V范围内时,人体电阻大致上在20003000C之间。电流持续时间延长,人体电阻由于出汗等原因而下降。接触面积增大、接触压力增大、温度升高时,人体电阻也会降彳E(四)触电事故分析(1)中、青年工人、非专业电工、合同工和临时工触电事故多。(2)低压设备触电事故多,而且多数是缺乏电气安全知识的非电专业人员。在专业电工中,高压触电事故多于低压触电事故。(3)移动式设备和临时性设备触电事故多。(4)电气连接部位触电事故多。(5)每年6-9月触电事故多。人体多汗、环境潮湿、绝缘降低、农村临时用电增加等,都是其原因。(6)潮湿、高温、混乱、多移动式设备、多金属设备环境

6、中的事故多。(7)农村触电事故多。农村触电事故约为城市3倍。第二节触电防护技术一、绝缘.屏护和间距(二)屏护和间距二、保护接地和保护接零【例题】下列关于保护接零系统的叙述中,错误的是()。A.有爆炸危险、火灾危险性大及其他安全要求高的场所应采用TN-S系统,触电危险小,用电设备简单的场合可采用TN-C系统B.在380V低压系统中,发生对PE线单相短路时能迅速切断电源的反应时间不超过0.2s,否则应采用能将故障电压限制在许可范围内的等电位联结C.工作接地的电阻一般不应超过10D.除非接地设备装有快速切断故障的自动保护装置(如漏电保护器),不得在TN系统中混用TT方式【答案】C【解析】工作接地的电

7、阻一般不应超过4Q。(二)接零保护1.保护接零系统安全原理和类别N表示不带电金属与中性点连接。PE是保护零线,RS叫做重复接地。相对零线单相短路,短路保护动作,电源断开。电压不安全,首要作用是切断电源。TN-S:N线和PE线完全分开TN-C:工作零线N与保护零线PE重合,即PEN线。TN-C-S:干线部分PEN,设备端N和PE分开。2.TN系统速断和限压要求配电线路、固定式电气设备线路故障时间5s手持、移动式设备线路电压220V,故障时间0.4s电压380V,故障时间0.2s否则,应采取能将故障电压限制在许可范围之内的等电位联结措施。3,接零保护一TN系统:应用范围在TN中使用了TT,TT必须

8、安装漏保。否则不得在TN中混用o4.重复接地RS(1)减轻零线断开或接触不良时电击的危险性。(2)降低漏电设备的对地电压。(3)改善架空线路的防雷性能。(4)缩短漏电故障持续时间。5 .工作接地在直接接地的IOkV(高压)系统中,工作接地应与变压器外壳的接地、避雷器的接地分开。在不接地的IOkV系统中,工作接地与变压器外壳的接地、避雷器的接地是共用的。一般要求RN4;高土壤电阻率地区,允许RN10o一般RN4C;(二般)RN1OQ6 .等电位连接等电位连接是保护接零系统的组成部分。(三)保护导体和接地装置(3)接地装置安装接地体上端离地面深度不应小于06m(农田地带不应小于Im)。接地体宜避开

9、人行道和建筑物出入口附近。接地体的引出导体应引出地面03m以上。接地体距离独立避雷针接地体之间的地下水平距离不得小于3m;距离建筑物墙基之间的地下水平距离不得小于L5m0三.双重绝缘.安全电压和漏电保护【例题】双重绝缘是兼防直接接触电击和间接接触电击的措施。11类设备就是靠双重绝缘进行防护的设备。下列关于11类设备双重绝缘的说法中,错误的是()。A.具有双重绝缘的设备,工作绝缘电阻不低于2M,保护绝缘电阻不低于5MB.11类设备在采用双重绝缘的基础上可以再次接地以保证安全C.11类设备在明显位置处必须有回形标志D.潮湿场所及金属构架上工作时,应选择II类设备【答案】B【解析】凡属双重绝缘的设备

10、,不得再行接地或接零。在潮湿或金属构架上等导电性能良好的作业场所,必须使用11类或DI类设备。(一)双重绝缘II类设备工作绝缘的绝缘电阻不得低于2MQ,保护绝缘的绝缘电阻不得低于5MQ,加强绝缘的绝缘电阻不得低于7MQ。2+5=711类设备在其明显部位应有回形标志,设备的外壳上的盖、窗必须使用工具才能打开。凡属双重绝缘的设备,不得再行接地或接零。【例题】漏电保护又称为剩余电流保护。漏电保护是一种防止电击导致严重后果的重要技术手段。但是,漏电保护不是万能的。下列触电状态中,漏电保护不能起保护作用的是()。A.人站在塑料凳上同时触及相线和中性线B.人未穿地橡鞋站在地上触及一根带电导线C.人站在地上

11、触及漏电设备的金属外壳D.人坐在金属设备外壳上触及一根带电导线【答案】A【解析】动作信号经处理后带动执行元件动作,促使线路快速分断。电流型漏电保护装置采用零序电流互感器作为取得触电或漏电信号的检测元件。【例题】下列关于剩余电流动作保护器的说法中,正确的是()。A.在额定漏电动作电流不大于30mA的剩余电流动作保护装置,在其他保护措施失效时,也可作为直接接触电击的补充保护B.剩余电流动作保护器能够防护所有线路中有电流变化的触电事故C.剩余电流保护器中的零序电流互感线圈能够直接使电路断开,起到保护作用D.剩余电流动作保护器的工作原理要求,电路中必须要有电流损耗,造成电流向量和不为零,保护器才会动作

12、E.剩余电流动作保护器是兼防直接接触电击和间接接触电击的有效防护措施【答案】ADE【解析】动作信号经处理后带动执行元件动作,促使线路快速分断。电流型漏电保护装置采用零序电流互感器作为取得触电或漏电信号的检测元件。三条相线和一条中性线穿过环形的零序电流互感器0TA构成互感器的一次边,与极化电磁铁FV连接的线圈构成互感器的二次边。线路中出现漏电,导致零序电流互感器内电流向量和不为零,即会产生感应磁通,进而引发执行机构断电。(四)漏电保护有漏电即跳闸!用于防止间接接触电击和直接接触电击。防止直接接触电击只作为补充措施。动作信号经处理后带动执行元件动作,促使线路快速分断。电流型漏电保护装置采用零序电流

13、互感器作为取得触电或漏电信号的检测元件。第三节电气防火防爆技术【例题】电火花是电极间的击穿放电形成的,电弧是大量电火花汇集而成的。电火花和电弧分柏为工作电火花和事故电火花,下列属于工作电火花的是()。A.绝缘体表面发生的闪络B.插销拔出或插入时的电火花C.雷电直接放电及二次放电产生的电火花D.电路发生故障熔丝熔断时产生的电火花【答案】B【解析】工作火花指电气设备正常工作或正常操作过程中产生的电火花。如控制开关、断路器、接触器接通和断开线路时产生的火花;插销拔出或插入时产生的火花;直流电动机的电刷与换向器的滑动接触处、绕线式异步电动机的电刷与滑环的滑动接触处产生的火花等。一、电气引燃源(二)电火

14、花和电弧【例题】对爆炸性粉尘环境,需要根据粉尘与空气形成的混合物出现的频率和持续时间及粉尘层厚度进行分类。若在正常运行中,可燃性粉尘连续出现或经常出现其数量足以形成可燃性粉尘与空气混合物或形成无法控制和极厚的粉尘层的场所及容器内部,此类爆炸性环境应确定为()。A.1区B.2区C.20区D.21区【答案】C【解析】(1)20区。持续或长期或频繁地出现。(2)21区。偶尔出现。(3)22区。一般不出现或短暂出现。二、危险物质和爆炸危险环境(二)爆炸危险环境1.气体、蒸气爆炸危险环境【例题】下列关于爆炸性气体环境危险区域划分以及爆炸性气体环境危险区域范围的说法中,正确的是()。A,爆炸性气体危险区域

15、划分为O区时,其危险程度低于1区B,有效通风的可以使高一级的危险环境降为低一级的危险环境C.良好的通风标志是混合物中危险物质的浓度被稀释到爆炸下限30%以下D.利用堤或墙等障碍物,可限制比空气重的爆炸性气体混合物扩散,缩小爆炸危险范围E.当厂房内空间大,释放源释放的易燃物质量少时,可按厂房内部分空间划定爆炸危险的区域范围【答案】DE【解析】爆炸性气体危险区域划分为0区时,其危险程度高于1区。良好的通风标志是混合物中危险物质的浓度被稀释到爆炸下限25%(1/4)以下。三、爆炸危险区域(一)气体、蒸汽爆炸危险环境1 .释放源和通风条件对区域危险等级的影响连续级(O区)、一级(1区)和二级(2区)。良好通风是浓度被稀释到爆炸下限的1/4以下。通风良好,降低等级;通风不良,提局I等级。(4)障碍物、凹坑和死角处,应局提高等级。
