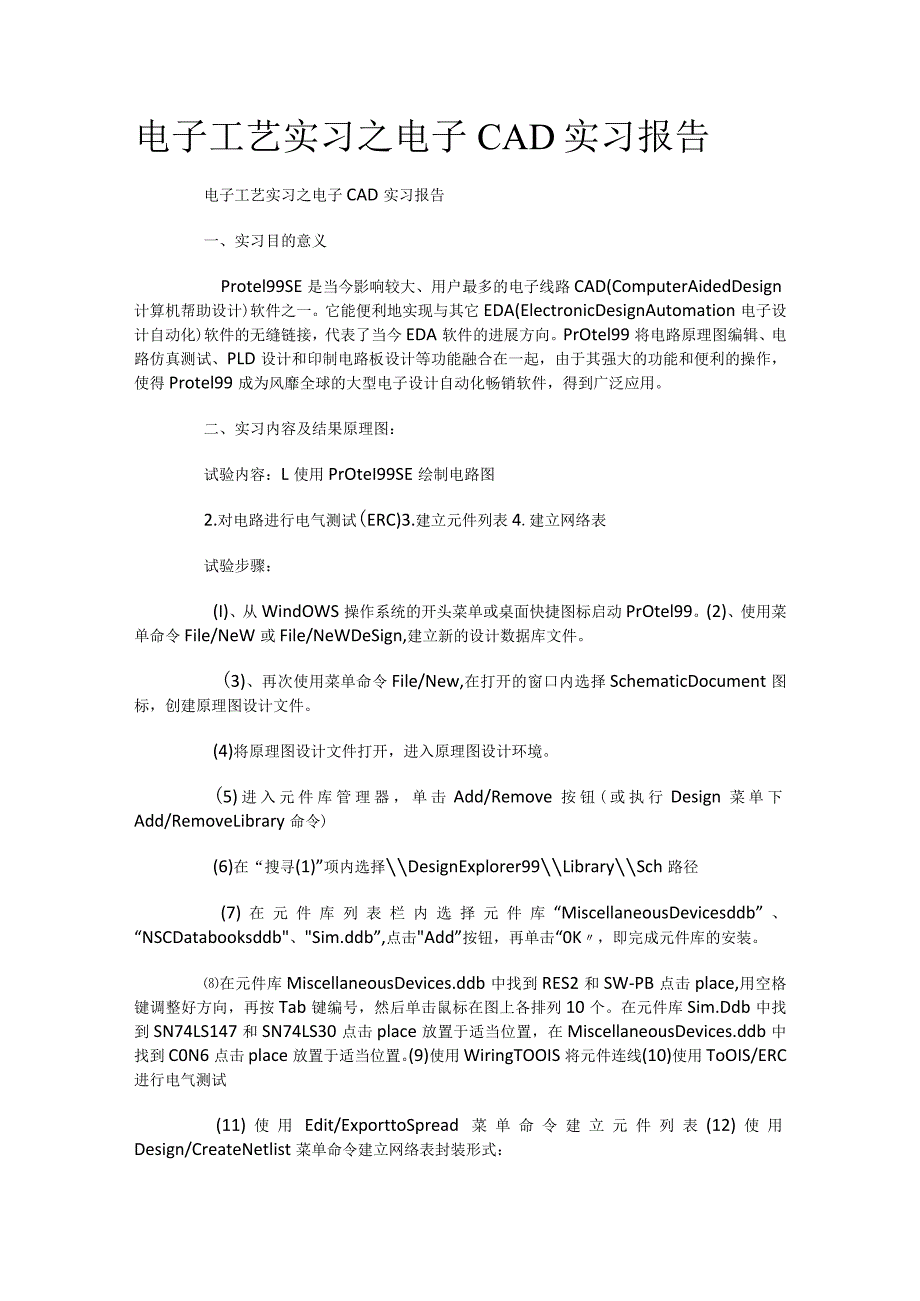

1、电子工艺实习之电子CAD实习报告电子工艺实习之电子CAD实习报告一、实习目的意义Protel99SE是当今影响较大、用户最多的电子线路CAD(ComputerAidedDesign计算机帮助设计)软件之一。它能便利地实现与其它EDA(ElectronicDesignAutomation电子设计自动化)软件的无缝链接，代表了当今EDA软件的进展方向。PrOtel99将电路原理图编辑、电路仿真测试、PLD设计和印制电路板设计等功能融合在一起，由于其强大的功能和便利的操作，使得Protel99成为风靡全球的大型电子设计自动化畅销软件，得到广泛应用。二、实习内容及结果原理图：试验内容：L使用PrOte
2、I99SE绘制电路图2.对电路进行电气测试(ERC)3.建立元件列表4.建立网络表试验步骤：(I)、从WindOWS操作系统的开头菜单或桌面快捷图标启动PrOtel99。(2)、使用菜单命令File/NeW或File/NeWDeSign,建立新的设计数据库文件。(3)、再次使用菜单命令File/New,在打开的窗口内选择SchematicDocument图标，创建原理图设计文件。(4)将原理图设计文件打开，进入原理图设计环境。(5)进入元件库管理器，单击Add/Remove按钮(或执行Design菜单下Add/RemoveLibrary命令)(6)在“搜寻(1)”项内选择DesignExplo
3、rer99LibrarySch路径(7)在元件库列表栏内选择元件库“MiscellaneousDevicesddb”、“NSCDatabooksddb、Sim.ddb”,点击Add”按钮，再单击“0K，即完成元件库的安装。在元件库MiscellaneousDevices.ddb中找到RES2和SW-PB点击place,用空格键调整好方向，再按Tab键编号，然后单击鼠标在图上各排列10个。在元件库Sim.Ddb中找到SN74LS147和SN74LS30点击place放置于适当位置，在MiscellaneousDevices.ddb中找到C0N6点击place放置于适当位置。(9)使用Wiring
4、TOOIS将元件连线(10)使用ToOIS/ERC进行电气测试(11)使用Edit/ExporttoSpread菜单命令建立元件列表(12)使用Design/CreateNetlist菜单命令建立网络表封装形式：RES2封装：AXIAL-0.3到AXIAL-1.0SN74LS147封装：DIP-14CON6封装：SIP6实习过程中遇到的问题及解决措施：1 .放置元件时由于没有编号，导致后来电气测试消失错误，解决方法是选取元件后按Tab键对第一个元件编号，以后每放置一个编号就会自动向后递推。2 .连接元件时使用的工具应当是WiringTooIs而不是DrawingTooIs,否则系统不会认为元件
5、间存在电气连接，导致电气测试消失错误。三、实习收获及心得体会经过此次实习，我学会了如何佯用ProteI99绘出电路原理图、进行ERC测试、建立网络和元件列表，把握了一厚的使用技巧，能在使用发觉问题并找到相应解决方。并且了解了P2otel99的以下特点：(l)Pro4el99将攵路原理图编辑(SChematiCEdit)、印制电板设计(PCB)、可编程规律器件(LD)设计、自动布线(ROU$e)、电路模拟仿真(Sim)等功能有机地结合在一起，是真正意义上的EA软件，智能化、自动化程度高(2)支持由上到下或由下到上的层次电路设计，使Protel99能夏完成大、简单的电路设计。(3)当原理图中的元件
6、来自仿库时，可以直接对原理图中的电路进行仿真测试。(4)供应了ERC(电气法则检查)和DRC(设计规章),最大限度地削减设计差错。总之，经辇此次实习，我受益良多，将对我以后的学习生活产生深远的影响。Protel99se简介Protel99SE集电路原理图设计、印制电路板设计、信号完整性分析、电路仿真和编程规律器设计于一体的一个制作软件，是电子工程技术人员必需把握的一种先具。PrOtel99SE是PrOtel公司于201*年推出的一款EDA软件,是PrOtel家族中性能较为稳定的一个版本。它不仅是以前版本的升级，更是一个全面、集成、全32位的基于Windows平台的电路设计系统。ProteI99
7、SE的功能非常强大，在电子电路设计领域占有极其重要的地位。Protel99se基本上可以分为5个组件:1多功能高效率的原理图设计组件SChematiX992,功能强大的PCB设计系统PCB993,自动布线组件Route994,通用的可编程规律器件设计PLD995,高级数模混合电路信号仿真组件SIM99实训心得这一周（十五周）是电子CAD实训，为期一周的实训结束了。实训的目的就是熬炼我们的实际动手力量。由于我们是大专生，要求的是不仅拥有本科生的理论学问，还要拥有我们专科生独特的实践力量，因此这次实训是为了让我们更了解和数量的使用protel99se这个软件。老师说过；我们学电子CAD不是为了做原
8、理图而是为了做印刷电路板（PCB）。这次实训，老师给我们每人发了5张电路原理图纸，5张A4大小的纸上印刷满了。我们的任务就是把这5个电路原理图做出来。还要给元件封装，然后生成每个原理图的材料清单。尽管老师没有要求我们生成PCB图，但我为了检查自己的力量，我还是生成了PCB图，布好了线。做电路原理图的最大难题就是找元件，打开软件后，先把MiscellaneouDevicesJib和sim.ddb这两个库给添加了进来。这些没有包含全部的元件，为了不用自己去做那些集成芯片元件，我还把motolarinter.AMD和MDOS等几个公司的元件库给全部加了进来。然后再按P-P键进行查找和放置元件，找一些
9、比如CA3140、80518031等芯片，这样就快一些了，还使用E-D键来删除放错和画错的连线，用V-F来显示整个原理图，用pageup和pagedown来放大和缩小，用P-W来防止线的，使用这些会计键可加快原理图的制造速度。创建好原理图稳定，设置图样的属性，然后放好元件和布局，再连好线后，就开头设置每个元件的封装形式了，当然有些元件在放置时就可先设置好封装形式,比如电阻用AXlAL、无级性电容用RAD、级性电容用RB等，发光二级管一般用SIP2封装形式，但是加载到PCB中时有错误，由于SIP2封装的引脚是1和2,而发光二极管的引脚是A和K,所以好修改发光二极管的引脚参数。这些问题是常见的，只
10、有不断的在实际应用中多摸索多发觉，就会很简单的解决好的，做好电路原理图，写好标题栏，后再生成元件材料表（BillofMateriaI）,最终将全部的文件保存，就可以去打印出来了。这次的实训真的是让我受益匪浅，用了一个星期的时间来连续学习和提高使用Protel99se这个软件,这也对我们以后考取电子CAD证和在工作岗位上的应用会用很大的关心的。这次实训我们自己动手设计，制作了PCB板。在设计的过程中我们遇到了一些问题，像SCH库中并不是每一个电子元器件都有的，所以在画原理图时，我们首先要用编辑元器件，然后再画原理图，有些地方我们使用了总线画图，但没有把对应连接引脚间用网络标号标注，所以在ERC检
11、查时怎么也过不去，每每都是一推错误和警告。再设计PCB时，PCB元器件封装库中有很多封装都没有,我们一边看书一边动手操作，还使用了游标卡尺等测量元件的引脚间距。在这次实训中还遇到的问题是元器件原理图的引脚标号与封装引脚标号不全都，在加载网络表时出错，我们用更改其中一个与另一个相同的方法来解决。这其中较为典型的就是二极管了，在原理图中它的两个引脚标号是1和2,而在封装库中标号是S和Ko做电路原理图的最大难题就是找元件，打开软件后，先把MiscellaneouDevicesJib和Sim.ddb这两个库给添加了进来。这些没有包含全部的元件，为了不用自己去做那些集成芯片元件，我还把motolarin
12、ter.AMD和MDOS等几个公司的元件库给全部加了进来。然后再按P-P键进行查找和放置元件，找一些比如CA3140、80518031等芯片，这样就快一些了，还使用E-D键来删除放错和画错的连线，用V-F来显示整个原理图，用pageup和pagedown来放大和缩小，用P-W来防止线的，使用这些会计键可加快原理图的制造速度。创建好原理图稳定，设置图样的属性，然后放好元件和布局，再连好线后，就开头设置每个元件的封装形式了，当然有些元件在放置时就可先设置好封装形式,比如电阻用AXlALI无级性电容用RAD、级性电容用RB等，发光二级管一般用SIP2封装形式，但是加载到PCB中时有错误，由于SIP2
13、封装的引脚是1和2,而发光二极管的引脚是A和K,所以好修改发光二极管的引脚参数。这些问题是常见的，只有不断的在实际应用中多摸索多发觉，就会很简单的解决好的,做好电路原理图,写好标题栏，后再生成元件材料表(BiIIofMateriaI),最终将全部的文件保存，就可以去打印出来了。这次的实训真的是让我受益匪浅，用了一个星期的时间来连续学习和提高使用Protel99se这个软件,这也对我们以后考取电子CAD证和在工作岗位上的应用会用很大的关心的。绘制模块电路图，MCU(微处理机掌握单元)及解码电路模块先是添日元件，那么对应的电路中的AT89C51、K8F2080、MAX3232和CS4330在原有的
14、元件库找不到，只能去创建元件。在原理图绘制好了，本以为将全部的元件用线连起，但考虑到太简单了，在王老师的提示下采纳网络标号连接。此时，因自己的马虎大意点画图工具里面的文字添加，那么结果就不言而喻，两引脚之间没有导通,这不仅费时又费劲，还有一个问题，就在模块电路导出电子表格后修改里面的参数再后进行更新，就是怎么也更新不了。当然这也只能从原理图一个一个的去修改元件的封装和规格。原理图虽然是绘制好，同样花了不少时间。原理图绘好接下来便是做PCB板，在此次设计中我想采纳与别人不同的双层贴片式封装形式，尽量保持与现实中的MP3播放器实际大小，也算是做一次工厂里面的实习吧！虽然想法是好的，但实际做起来，对
15、于我来说又是从零开头，没有实践阅历及一些设计规格，最大的障碍就是Protel99软件内的英语单词不熟悉在开头做PCB板时，最大的障碍就是Protel99软件内的英语单词不熟悉,只能利用PrOtel99中做PCB板向导，做好PCB板规格，那么就是载入元件的封装，在此过程可能会消失封装找不到和“引脚不对应这需要去解决问题，同样这也是制PCB板的难点。接下来是布局，依我的阅历不采纳自动布局，自动布局不合理，过于紧凑，故用手工布局。在布线的规章及覆铜等详细的操作是比较简洁。最终利用PCB3D视图观看制作的效果。扩展阅读：电子工艺实习电子CAD(DXP)实习报告电子CAD设计实习报告专业：电气工程及其自动化班级：2学号：18姓名：宋志立指导老师:周维芳电子CAD设计实习报告名目名目2【实习目的】4【实习内容】4【实习步骤】4一：绘制第一张图件封编理设附件行PCB犍元进原创2的图.4斤 1-新路,g二-建电丁 图 i仓对板 路 电 制 印 二1、绘制原理图63.5645、4、3、2、18库装译图i+)创建PCB图8导入原理图设计8元件布局与调整8自动布线8标注PCB板尺寸，显示三维PCB板示意图及元件清单8图IPCB走线示意图9图13DPCB板10图2原理图11图2PCB走线示意图12图23DPCB板12电子CAD设计实习报告图3原理图
