1、ICS 91.100DB河北省工程建设地方标准PDB13(J)T8xxx-202x备案号：JXXXXX-2021点连式卡盘扭固现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofbuiltinthermalinsulationsystemofcast-in-placeconcretewithdotlinkchucktwists(征求意见稿)202-发布202-实施河北省住房和城乡建设厅发布河北省工程建设地方标准点连式卡盘扭固现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofbuiltintherm

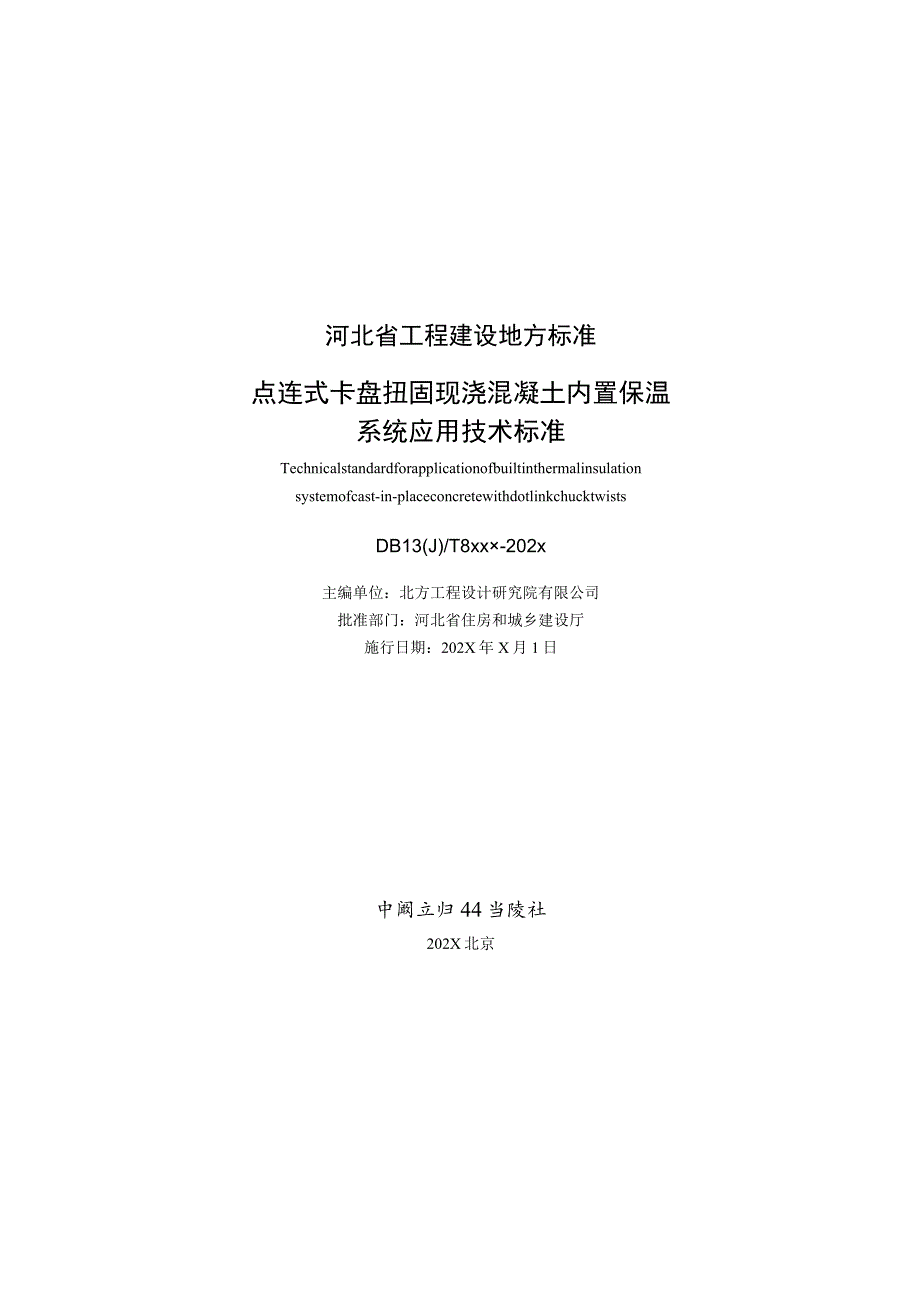

2、alinsulationsystemofcast-in-placeconcretewithdotlinkchucktwistsDB13(J)/T8xx-202x主编单位：北方工程设计研究院有限公司批准部门：河北省住房和城乡建设厅施行日期：202X年X月1日中阚立归44当陵社202X北京河北省工程建设地方标准点连式卡盘扭固现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofbuiltinthermalinsulationsystemofcast-in-placeconcretewithdotlinkchucktwistsDB13(J)T8xxx-2

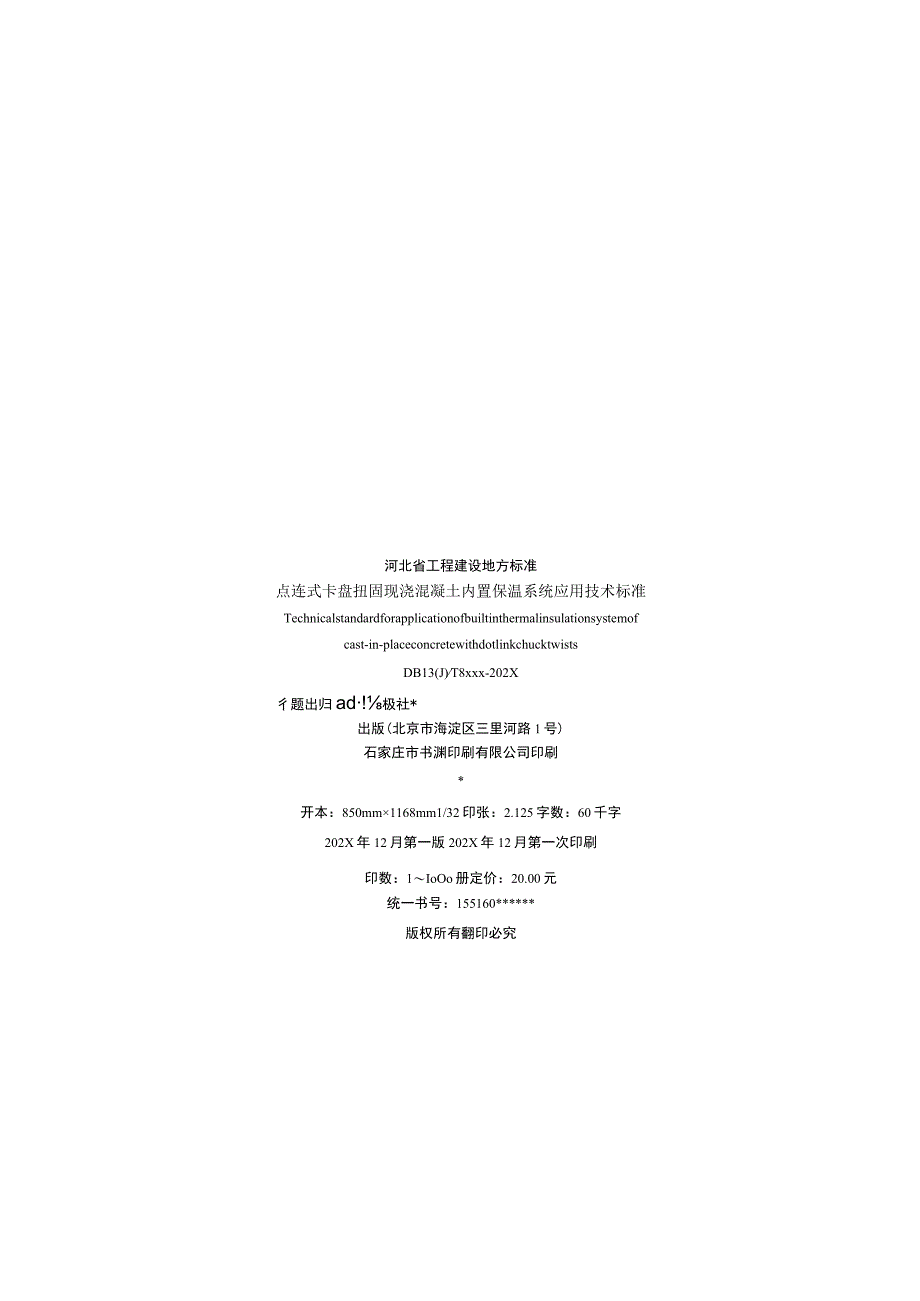

3、02X彳题出归ad!极社*出版(北京市海淀区三里河路1号)石家庄市书渊印刷有限公司印刷*开本：850mm1168mm1/32印张：2.125字数：60千字202X年12月第一版202X年12月第一次印刷印数：1IoOo册定价：20.00元统一书号：155160*版权所有翻印必究河北省住房和城乡建设厅公告202X年第7号河北省住房和城乡建设厅关于发布点连式卡盘扭固现浇混凝土内置保温系统应用技术标准和点连式卡盘扭固现浇混凝土内置保温系统建筑构造的公告点连式卡盘扭固现浇混凝土内置保温系统应用技术标准（编号为DB13（J）ZT8xxx2022）和点连式卡盘扭固现浇混凝土内置保温系统建筑构造（统一编号：
4、DBJT02-xxx-202X,图集号：J22Jxxx）已经本机关审查并分别批准为河北省工程建设标准和标准设计，现予发布，自2022年X月1日起实施。河北省住房和城乡建设厅202X年X月X日刖三根据河北省住房和城乡建设厅2022年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2022）106号）的要求，由北方工程设计研究院有限公司会同有关单位编制而成。本标准共分7章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.性能要求；5.设计；6.施工；7.质量验收。本标准的部分内容涉及专利（专利号：ZL201710892455.2、ZL2OI82O7I7O81.OZL202022
5、477014.6）。涉及专利的具体技术问题，使用者可直接与专利权人协商处理。本标准的发布机构不承担识别这些专利的责任。本标准由北方工程设计研究院有限公司负责具体技术内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中如有意见和建议，请寄送至北方工程设计研究院有限公司（地址：石家庄市裕华东路55号，邮编：050011,电话：0311-86690738,邮箱：bfybzh）,以便修订时参考。本标准主编单位、参编单位、主要起草人和审查人员名单:主编单位：北方工程设计研究院有限公司参编单位：河北煦嘉科技有限公司主要起草人：刘强淮飞付晓静李雪杨睿审查人员：目次1总则12术语23
6、基本规定54性能要求94.1 系统94.2 主要材料94.3 配套材料155设计195.1 一般规定195.2 设计要点216施工246.1 一般规定246.2 施工要点256.3 运输及贮存286.4 安全操作要求与成品保护287质量验收307.1 一月殳规定307.2 主控项目337.3 一般项目35本标准用词说明38引用标准名录39附：条文说明41Contents1GeneralProvisions12 Terms23 BasicRequirements54 PerformanceRequirement94.1 Systerm94.2 MainMaterials94.3 Supporti
7、ngMaterials155 Design195.1 GeneralRequirements195.2 DesignRequirements216 Construction246.1 GeneralRequirements246.2 ConstructionPoints256.3 TransportationandStorage286.4 SafeOperationRequirementsandFinishedProductProtection287 QualityAcceptance307.1 GeneralRequirements307.2 MasterControlItems337.3
8、GeneralItems35ExplanationofWordinginThisStandard381.istofQuotedStandards39Addition:ExplanationofProvisions411 总则.o.为规范点连式卡盘扭固现浇混凝土内置保温系统在建筑外墙保温工程中的应用，做到安全适用、技术先进，保证工程质量,制定本标准。1.1 .2本标准适用于河北省抗震设防烈度不大于8度和建筑高度小于IoOm的新建、扩建的民用建筑中采用点连式卡盘扭固现浇混凝土内置保温系统的设计、施工及质量验收。1.2 .3点连式卡盘扭固现浇混凝土内置保温系统的设计、施工和质量验收，除应符合本标准的
9、规定外，尚应符合国家和河北省现行有关标准的规定。2 术语2.0.1点连式卡盘扭固现浇混凝土内置保温系统builtinthermalinsulationsystemofcast-in-placeconcretewithdotlinkchucktwists通过专用的连接件（组件）将卡盘扭固钢丝网复合保温板置于固定位置，施工现场在保温层两侧同时浇筑混凝土基层墙体及防护层，使防护层与保温层内侧的现浇混凝土基层墙体可靠连接,形成的具有保温、防护作用的构造系统。简称为“点连式卡盘扭固保温系统”。2.0.2卡盘扭固钢丝网复合保温板chucktwistreinforcemenlsteelwiremeshcom
10、positeinsulationpanel工厂标准化生产，通过专用定位卡盘、扭固螺杆组件或双面连接组件在保温板单侧或两侧的镀锌电焊网限位并固定，形成保温板与钢丝网架连接成一体的板状制品。简称为“复合保温板”。复合保温板根据镀锌电焊网的不同连接形式分为I型、H型，其中I型通过卡盘扭固组件将保温板单侧的镀锌电焊网限位并固定，II型通过双面连接组件将保温板两侧的镀锌电焊网限位并固定。2.0.3保温层thermalinsulationlayer由保温板（模塑聚苯板、石墨聚苯板、挤塑聚苯板、石墨挤塑板）构成的，在点连式卡盘扭固现浇混凝土内置保温系统中起保温、隔热作用的构造层。2.0.4非承重填充墙non
11、-load-bearingfillerwall在II型复合保温板两侧浇筑50mm60mm厚混凝土形成的兼具构件自承重与保温节能作用于一体的复合墙体。2.0.5防护层protectivelayer点连式卡盘扭固保温系统中位于保温层外侧，主要起保温层防护作用的现浇混凝土构造层。2.0.6卡盘扭固连接组件chucktwistsconnectcomponents由L型拉结件、定位卡盘、扭固螺杆等组成，通过组装固定,在点连式卡盘扭固现浇混凝土内置保温系统中具有固定镀锌电焊网、拉结防护层和基层墙体、固定保温层位置的专用组合连接件。2.0.7定位卡盘Iimitcontrol采用原生的聚酰胺、聚乙烯或聚丙烯注
12、塑成形，由十字方形头和限位圆盘构成。与扭固螺杆配套使用，具有固定保温层位置和控制镀锌电焊网与保温层间距作用的塑料件。2.0.8扭固螺杆hollowscrew采用原生的聚酰胺、聚乙烯或聚丙烯注塑成形，由螺帽和带螺纹的空心杆体构成。与定位卡盘配套使用，通过扭转进入并穿透保温层，具有固定保温层位置、方便拉结件安装和防止拉结件腐蚀的塑料件。2.0.9垫块扣件cushionblockfastener采用原生的聚酰胺、聚乙烯或聚丙烯注塑成形，圆盘形状。放置于基层墙体钢筋上与混凝土垫块配套使用，具有防止保温层受到混凝土垫块破坏和保证基层墙体侧钢筋保护层厚度作用的塑料件。2.0.10双面连接组件duplexc
13、onnectioncomponents由L型金属螺杆、双面连接扣、法兰面螺母等组成，通过组装固定，在非承重填充墙中具有固定镀锌电焊网、拉结两侧50mm60mm厚混凝土、固定保温层位置的专用组合连接件。2.0.11双面连接扣duplexconnectionbuckle采用原生的聚酰胺、聚乙烯或聚丙烯注塑成形，圆盘形状。放置于II型复合保温板两侧与L型金属螺杆、法兰面螺母配套使用，具有固定II型复合保温板外侧镀锌电焊网和控制镀锌电焊网与保温层间距作用的塑料件。3基本规定3.0.1点连式卡盘扭固保温系统构造见表3.0.1。表3.0.1点连式卡盘扭固保温系统基本构造系统基本构造抹面层型 复 合 保 温
14、 板基层墙体内饰面层构造示意图nm抹胶压玻网注5m厚面浆入纤布50nm 厚现 浇混 凝土，内设 镀锌 电焊模型聚 苯板、石 黑聚笨 板、挤塑 聚苯板、石墨挤 怨板混墙 浇土体 现凝工设 按程计定位卡盘()镀锌 电焊网信间挑板室外3.0.2非承重填充墙构造见表3.0.2o表3.0.2非承重填充墙构造面 抹层构造 层复温)型保舱H合枢构造层内饰 面层 构造示意图nm抹胶压玻网下5m厚面浆入纤布50mm厚现浇混凝土,内设镀锌电焊聚、聚、聚、挤 塑板墨板般板墨 模苯石苯挤苯石5060mm 厚现浇混 凝土，内 设镀锌电焊网按工程设计层间挑板室外.双面连 接扣镀锌电焊M螺母双面连3.0.3点连式卡盘扭固保温系统应采用预制构件、定型产品或成套技术，并应具备同一供应商提供配套的组成材料和型式检验报告。型式检验报告应包括配套组成材料的名称、生产单位、规格型号、主要性能参数，应符合本标准以及国家和河北省现行相关标准的规定。3.0.4点连式卡盘扭固保温系统应与基层墙体可靠连接。在基层正常变形以及承受自重、风荷载和室外气候的长期反复作用下，不产生裂缝、有害的变形和破坏。在正常使用中或设防地震时不应发生脱落。3.0.5点连式卡盘扭固保温系统各组成部分应具有物理-化学稳定性
