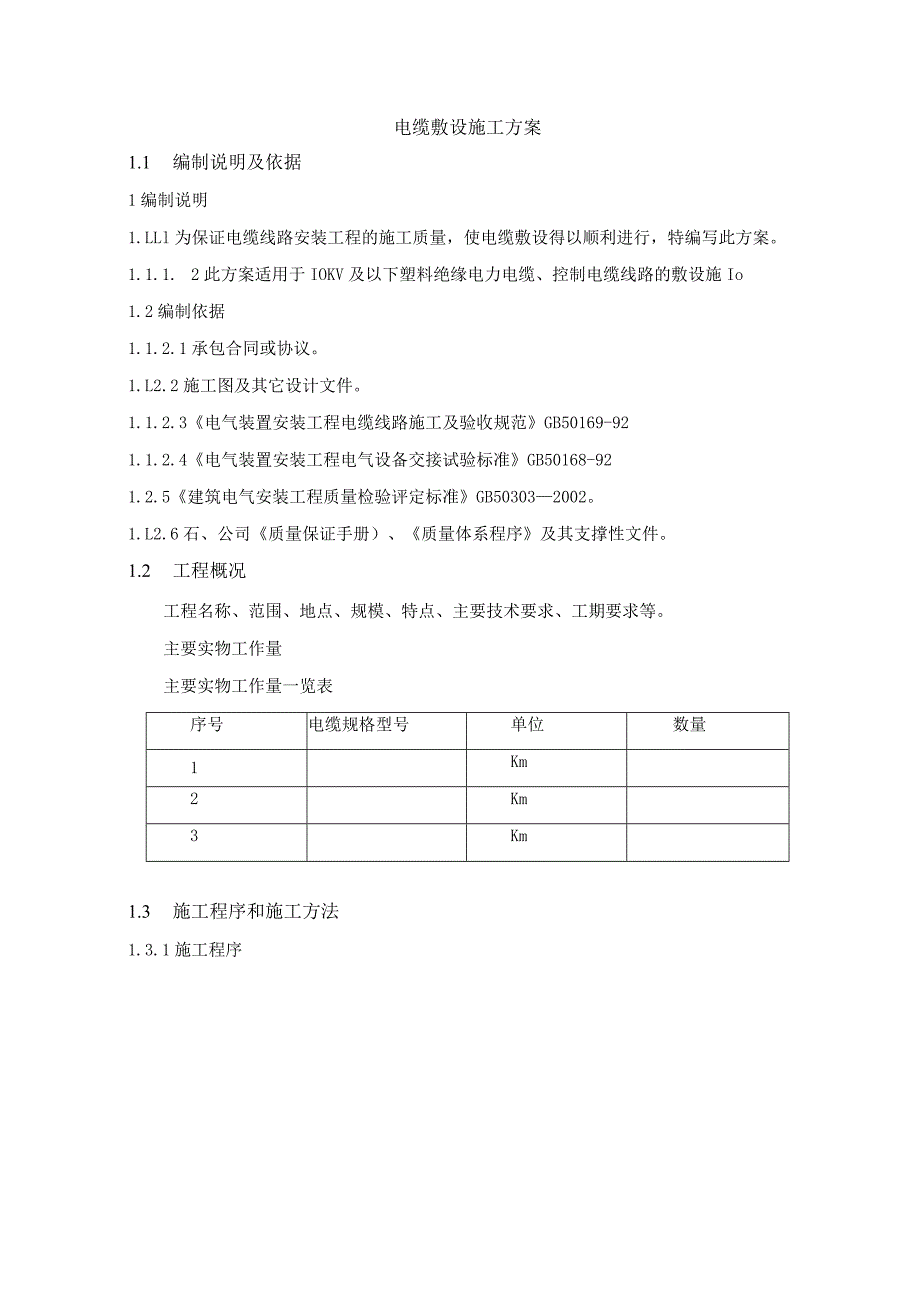

1、电缆敷设施工方案1.1 编制说明及依据1编制说明1.LLl为保证电缆线路安装工程的施工质量，使电缆敷设得以顺利进行，特编写此方案。1.1.1. 2此方案适用于IOKV及以下塑料绝缘电力电缆、控制电缆线路的敷设施Io1.2编制依据1.1.2.1承包合同或协议。1.L2.2施工图及其它设计文件。1.1.2.3电气装置安装工程电缆线路施工及验收规范GB50169-921.1.2.4电气装置安装工程电气设备交接试验标准GB50168-921.2.5建筑电气安装工程质量检验评定标准GB503032002。1.L2.6石、公司质量保证手册）、质量体系程序及其支撑性文件。1.2 工程概况工程名称、范围、地点

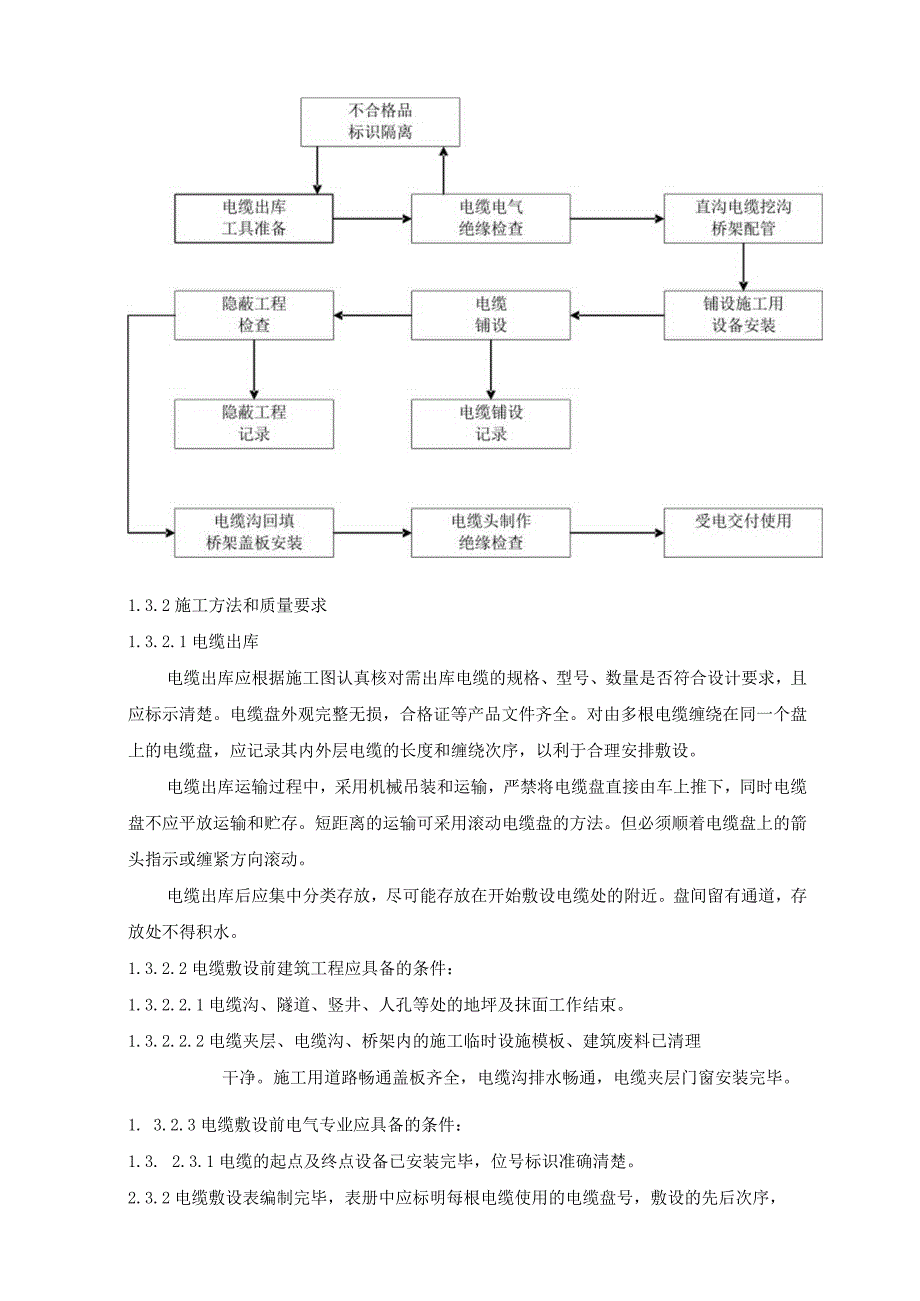

2、、规模、特点、主要技术要求、工期要求等。主要实物工作量主要实物工作量一览表序号电缆规格型号单位数量1Km2Km3Km1.3 施工程序和施工方法1.3.1施工程序1.3.2施工方法和质量要求1.3.2.1电缆出库电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘的方法。但必须顺着电缆盘上的箭头指示或缠

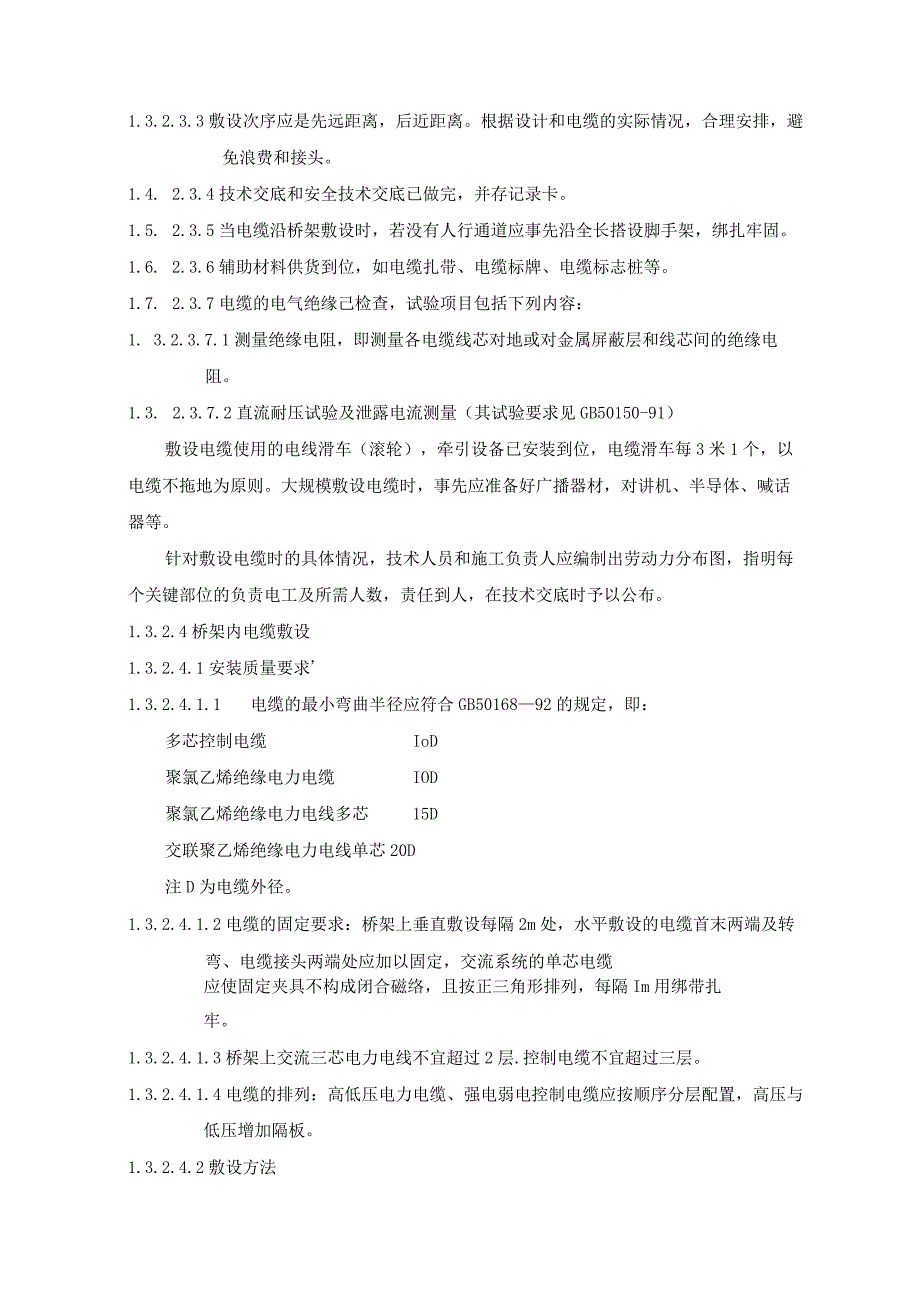

3、紧方向滚动。电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。盘间留有通道，存放处不得积水。1.3.2.2电缆敷设前建筑工程应具备的条件：1.3.2.2.1电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。1.3.2.2.2电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。1. 3.2.3电缆敷设前电气专业应具备的条件：1.3. 2.3.1电缆的起点及终点设备已安装完毕，位号标识准确清楚。2.3.2电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序，1.3.2.3.3敷设次序应是先远距离，
4、后近距离。根据设计和电缆的实际情况，合理安排，避免浪费和接头。1.4. 2.3.4技术交底和安全技术交底已做完，并存记录卡。1.5. 2.3.5当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。1.6. 2.3.6辅助材料供货到位，如电缆扎带、电缆标牌、电缆标志桩等。1.7. 2.3.7电缆的电气绝缘己检查，试验项目包括下列内容：1. 3.2.3.7.1测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。1.3. 2.3.7.2直流耐压试验及泄露电流测量（其试验要求见GB50150-91）敷设电缆使用的电线滑车（滚轮），牵引设备已安装到位，电缆滑车每3米1个，
5、以电缆不拖地为原则。大规模敷设电缆时，事先应准备好广播器材，对讲机、半导体、喊话器等。针对敷设电缆时的具体情况，技术人员和施工负责人应编制出劳动力分布图，指明每个关键部位的负责电工及所需人数，责任到人，在技术交底时予以公布。1.3.2.4桥架内电缆敷设1.3.2.4.1安装质量要求1.3.2.4.1.1电缆的最小弯曲半径应符合GB5016892的规定，即：多芯控制电缆IoD聚氯乙烯绝缘电力电缆IOD聚氯乙烯绝缘电力电线多芯15D交联聚乙烯绝缘电力电线单芯20D注D为电缆外径。1.3.2.4.1.2电缆的固定要求：桥架上垂直敷设每隔2m处，水平敷设的电缆首末两端及转弯、电缆接头两端处应加以固定，
6、交流系统的单芯电缆应使固定夹具不构成闭合磁络，且按正三角形排列，每隔Im用绑带扎牢。1.3.2.4.1.3桥架上交流三芯电力电线不宜超过2层.控制电缆不宜超过三层。1.3.2.4.1.4电缆的排列：高低压电力电缆、强电弱电控制电缆应按顺序分层配置，高压与低压增加隔板。1.3.2.4.2敷设方法1.3.2.4.2.1电缆应从电缆盘上部引出，同时检查是否有套扣现象，将写好的电缆编号交专人负责贴在电缆首末端。1.3.2.4.2.2桥架上所有电缆全部敷设完毕，即时安装盖板，达到防护的目的。1. 3.2.5.地埋电缆的敷设方法及质量要求1.3. 2.5.1质量要求：1. 3.2.5.1.1电缆上表面距地
7、坪面不小于0.7m。1. 3.2.5.1.2电缆上边及下边应复以100mm的软土或沙层，并盖上红砖或混凝土板。1.3. 2.5.1.3电缆之间、电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距应符合GB5016892的表5.4.3的要求。严禁将电缆平行敷设于管道的上方或下方。1.3.2.5.1.4过路保护管伸出道路路基两边各2m伸出排水沟0.5mo1. 3.2.5.1.5直埋电缆在直线段每隔50-100m处或电缆接头处、转弯处、进人建筑物处应设1.3. 2.5.1.6置明显的标桩。1.4. 2.5.1.7电缆的弯曲电缆应符合3.2.4(1)要求。1. 3.2.5.2敷设方法1.1 .2
8、.5.2.1估工估料：大型的电缆敷设应做这项工作，在详细研究工程设计书后，到现场勘察线路地形并了解情况，然后制订出技术措施和安全措施，并核对设计用料是否正确，根据工程情况决定敷设方式，是采用人工敷设，还是采用机械化敷设。1.3 .2.5.2.2材料、工具准备：敷设电缆所需的机具设备，如卷扬机、钢丝网套、千斤顶、滑轮以及铁锹等都应需要事先备好。电缆及保护盖板等材料，最好按施工计划日期直接发运到施工现场，以节约人工费用。对外联系工作：敷设电缆线路影响到农田、园林、公共道路、市区交通等情况应事先与农村政府、园林部门、铁路局、交通队等联系，办妥有关手续后方可施工。决定电缆中间接头的位置。当电缆线络较长
9、有中间接头的情况下，要事先选择合适的接头位置，因中间接头故障率较电缆本体为多，因此要考虑检修问题，故不要将位置选择在道路交叉口，或与其它地下管线交叉的地方。在设计的电缆线络上开挖试探样洞，其主要目的是调查土壤及地下管线布置情况，深度1m。1.3.2.5.2.3放样：根据设计图和土层调查情况，用石灰粉画出挖土范围。敷设过路保护管，可采用不开挖路面的顶管方法，如果有困难应按路宽分半施工，必要时夜间施工。1.3.2.5.2.4挖土：施工地点周围应设置警告标志，挖出的泥土应放置在沟边O.3m以外，电缆沟的挖掘还必须保证电缆敷设后的弯曲半径不小于规定值，宽度、深度按设计要求开挖。敷设电缆准备工作。敷设前
10、应整理土沟，将沟内石子或其他杂物清除，然后在沟中放置滑轮，每3m一个，转角处加放转角滑轮，保护电缆的盖板沿开挖的电缆沟分放好。同时将电缆推滚到所需位置架设好。当敷设大截面和较长电缆时可采用卷扬机等机械化方法（长沙及武汉电缆附件厂有成套设备）敷设。敷设时拖拽电缆可用特制的钢丝网套套在电缆端头上。机械化敷设电缆有以下要求：电缆最大牵引强度（N/mnf）牵引方法牵引头钢丝网套受力部位铜芯铝芯铅套铅套塑料护套允许牵引强度704010407另外，速度不宜超过15mmin,应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。施放电缆时无论在任何情况下，都不能让电缆在地上拖拉，电缆到位后,可逐段将电缆提起，移去滑
11、轮，并将电缆放在沟底，在电缆需做中间头的地方，要留有余度，在敷设过程要统一指挥，互通信息。电缆放在沟底后，上面复以Ioomm厚的软土或砂层（是软土还是砂层，根据设计要求），然后盖上保护板。板的宽度超过电缆两侧以外各50mm。电缆敷设完毕，请甲方及监理验收隐蔽工程，技术人员做好敷设记录。然后回填，应分层夯实，安装电缆标桩。1.3 .2.6敷设电缆时，电缆允许敷设最低温度，在敷设前24h内的平均温度，以及敷设现场的温度不应低于以下规定，但温度低于以下规定时应采取措施。电缆允许敷设最低温度（摘自GB5016892）电缆类型电缆结构允许铺设最底温度（）塑料绝缘电力电缆0控制电缆聚氯乙烯绝缘聚氯乙烯护套
12、-10需对电缆加温时，可采用室内加热和电流加热的方法，室内加热即用提高室内温度的方法进行电缆加热，室温25时约需1至2昼夜，电流加热的电源可采用交流电焊机或小型变压器，加热时将电缆一端的线芯短路，并加以密封，加热过程中经常测量电流和电缆表面温度，任何情况下，电缆表面温度不应超过下列数值：3KV及以下的电缆4061OKV的电缆35电缆加热所需的电流，不应超过电缆最大允许电流，加热时间约12小时，加热所用电压根据电缆长度不同而调整。1.4 安全技术措施1.4.1 现场工作人员必须按规定穿工作服1.4.2 进人现场必须戴好安全帽，高空作业系挂安全带，办理高空作业证。1.4.3 电缆运输装卸，脚手架搭
13、设应有专业起重工作业指挥。1.4.4 电缆盘的架设应水平稳固，电缆盘引出电缆侧不应站人，防止倾倒伤人。1.4.5 电缆敷设时，在电缆转角的内侧不得站人，以防挤伤，或采取妥善的防护措施，1.4.6在桥架上敷设电缆时应有防止电缆因一点滑落掉地而引起全段滑落的措施。1.1.7 滚动电缆盘时，防止电缆盘碾伤人的脚部。1.1.8 厂房内，管廊架上敷设电缆，所有设备孔、予留孔应加盖板，无栏杆的地方加安全网。在较封闭的场所敷设电缆，其照明通风应符合要求。1.4.10防火防爆:a、敷设电缆时，作业上方不应有电气焊施焊，以免损坏电缆。b、在易燃易爆场所附近施工，应严禁吸烟和使用明火，所用的工具器材应符合安全规定的要求。1.5 施工机具配备工机具一览表序号工机具名称规格型号单位需用量汽车吊汽车卷扬机对讲机扩音机喇叭半导体喊话器电缆盘支架电缆滑轮绳子1/4”1.6 劳动力安排根据电缆数量、工期长短而决定投人人力多少。
