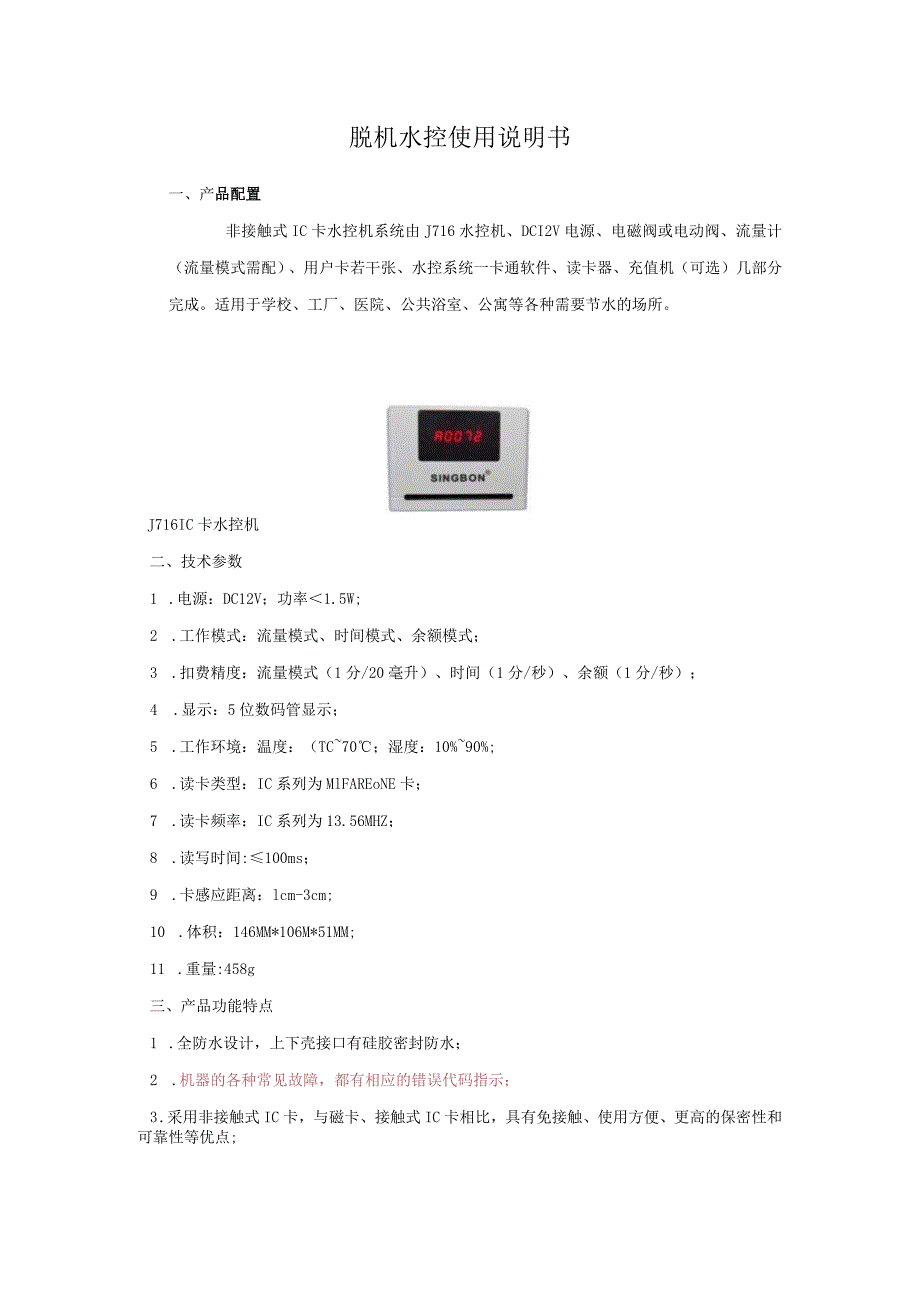

1、脱机水控使用说明书一、产品配置非接触式IC卡水控机系统由J716水控机、DCI2V电源、电磁阀或电动阀、流量计（流量模式需配）、用户卡若干张、水控系统一卡通软件、读卡器、充值机（可选）几部分完成。适用于学校、工厂、医院、公共浴室、公寓等各种需要节水的场所。J716IC卡水控机二、技术参数1 .电源：DC12V；功率1.5W;2 .工作模式：流量模式、时间模式、余额模式；3 .扣费精度：流量模式（1分/20毫升）、时间（1分/秒）、余额（1分/秒）；4 .显示：5位数码管显示；5 .工作环境：温度：（TC70；湿度：10%90%;6 .读卡类型：IC系列为MlFAREoNE卡；7 .读卡频率：I

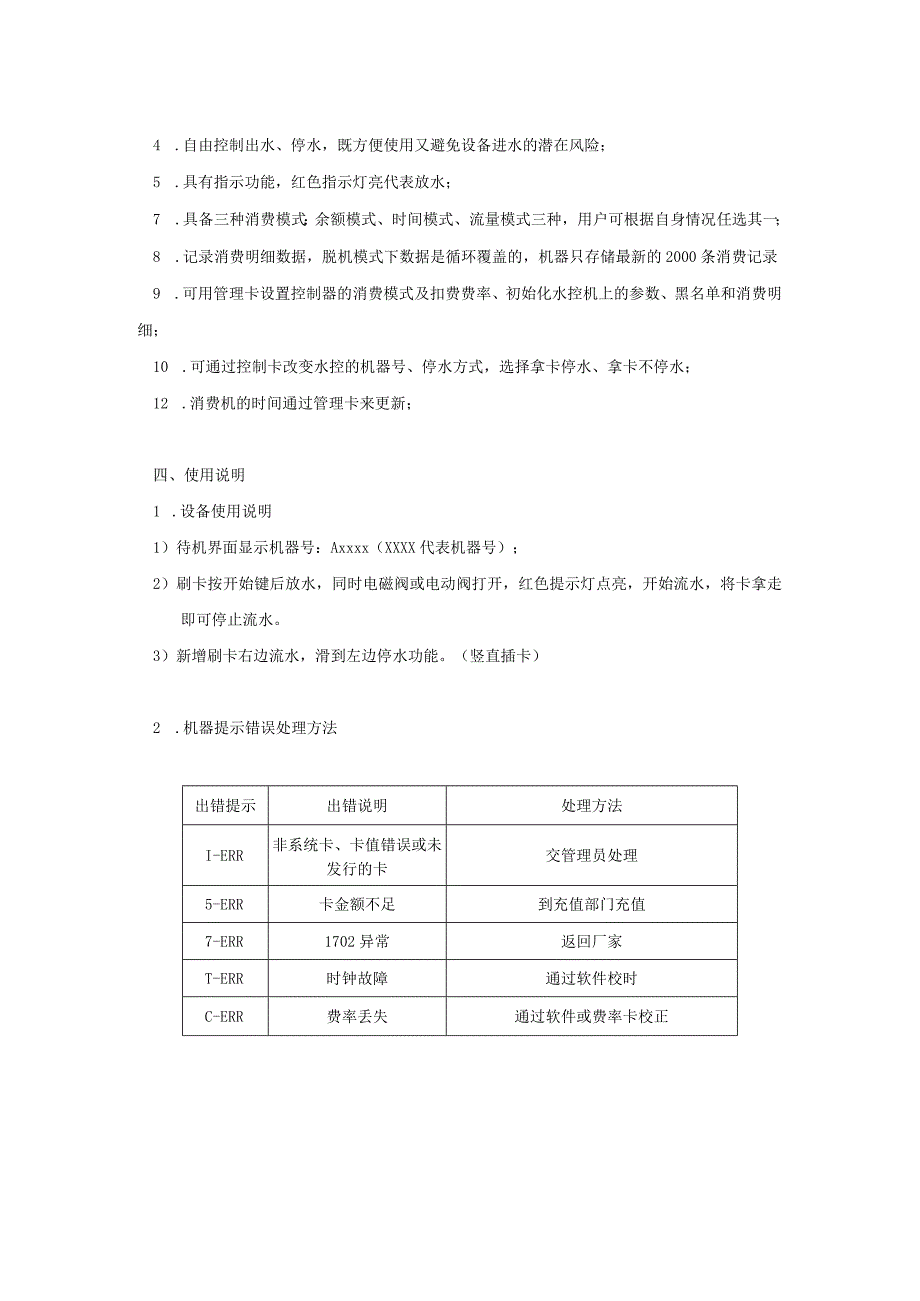

2、C系列为13.56MHZ；8 .读写时间:100ms；9 .卡感应距离：lcm-3cm;10 .体积：146MM*106M*51MM;11 .重量:458g三、产品功能特点1 .全防水设计，上下壳接口有硅胶密封防水；2 .机器的各种常见故障，都有相应的错误代码指示；3 .采用非接触式IC卡，与磁卡、接触式IC卡相比，具有免接触、使用方便、更高的保密性和可靠性等优点;4 .自由控制出水、停水，既方便使用又避免设备进水的潜在风险；5 .具有指示功能，红色指示灯亮代表放水；7 .具备三种消费模式：余额模式、时间模式、流量模式三种，用户可根据自身情况任选其一；8 .记录消费明细数据，脱机模式下数据是循
3、环覆盖的，机器只存储最新的2000条消费记录9 .可用管理卡设置控制器的消费模式及扣费费率、初始化水控机上的参数、黑名单和消费明细；10 .可通过控制卡改变水控的机器号、停水方式，选择拿卡停水、拿卡不停水；12 .消费机的时间通过管理卡来更新；四、使用说明1 .设备使用说明1）待机界面显示机器号：Axxxx（XXXX代表机器号）；2）刷卡按开始键后放水，同时电磁阀或电动阀打开，红色提示灯点亮，开始流水，将卡拿走即可停止流水。3）新增刷卡右边流水，滑到左边停水功能。（竖直插卡）2 .机器提示错误处理方法出错提示出错说明处理方法I-ERR非系统卡、卡值错误或未发行的卡交管理员处理5-ERR卡金额不

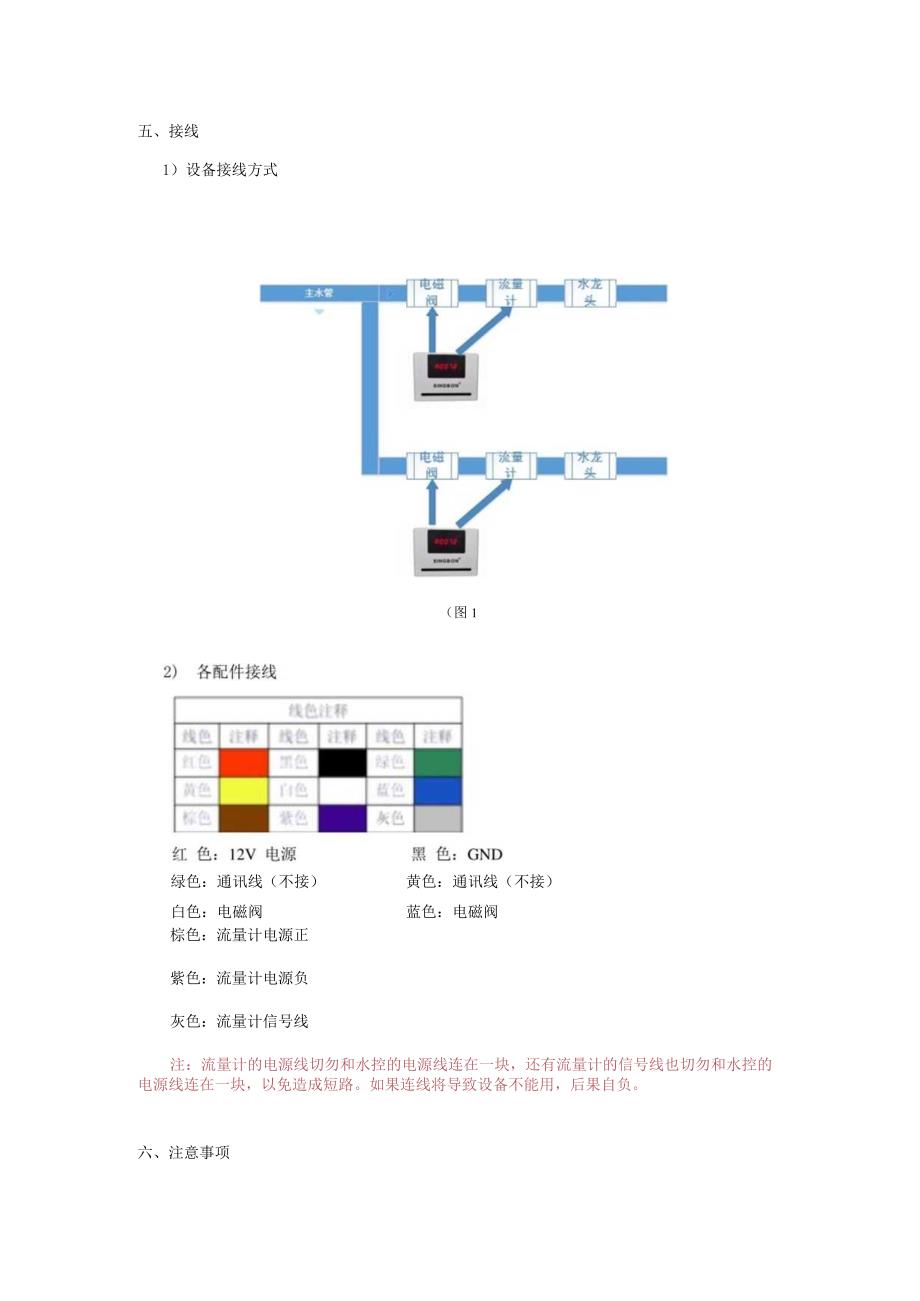

4、足到充值部门充值7-ERR1702异常返回厂家T-ERR时钟故障通过软件校时C-ERR费率丢失通过软件或费率卡校正五、接线1）设备接线方式（图1）绿色：通讯线（不接） 白色：电磁阀黄色：通讯线（不接） 蓝色：电磁阀棕色：流量计电源正紫色：流量计电源负灰色：流量计信号线注：流量计的电源线切勿和水控的电源线连在一块，还有流量计的信号线也切勿和水控的电源线连在一块，以免造成短路。如果连线将导致设备不能用，后果自负。六、注意事项1 .在使用本设备时，应遵循下述基本注意事项；a）在使用初始化功能初始化水控机时，先确认水控机内是否仍有未采集数据；b）用户刷卡时，将卡在水控机的感应区轻轻一靠即可，勿用卡片拍打机器；c）机壳表面沾有污垢和灰尘时，用干燥的细布擦干净即可，不得使用清洁液及其它化学溶剂，以免腐蚀机壳表面和流入机内损坏元器件：d）若本机发生故障，非专业人员不要打开机器，应及时与当地经销商、技术服务中心或直接与我公司联系；e）避免硬物的碰撞；2 .持卡人如何正确使用IC卡1） IC卡保持洁净，不得靠近高温、磁场或潮湿环境，不得弯曲2）本卡只能应用于本系统，请勿将其他感应卡片在本机刷卡，本卡也不得应用于非授权的其他系统
