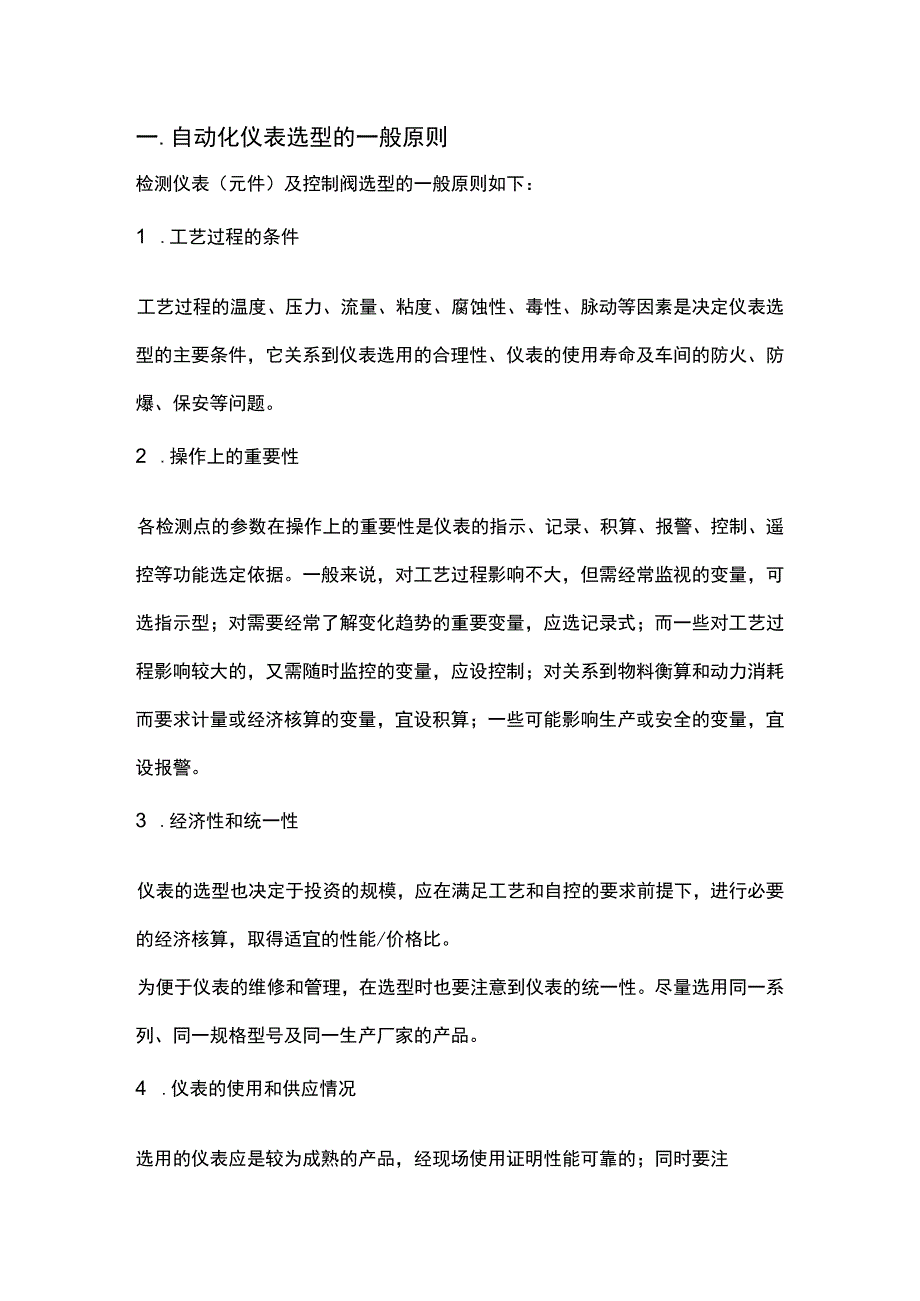

1、一.自动化仪表选型的一般原则检测仪表（元件）及控制阀选型的一般原则如下：1 .工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。2 .操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生

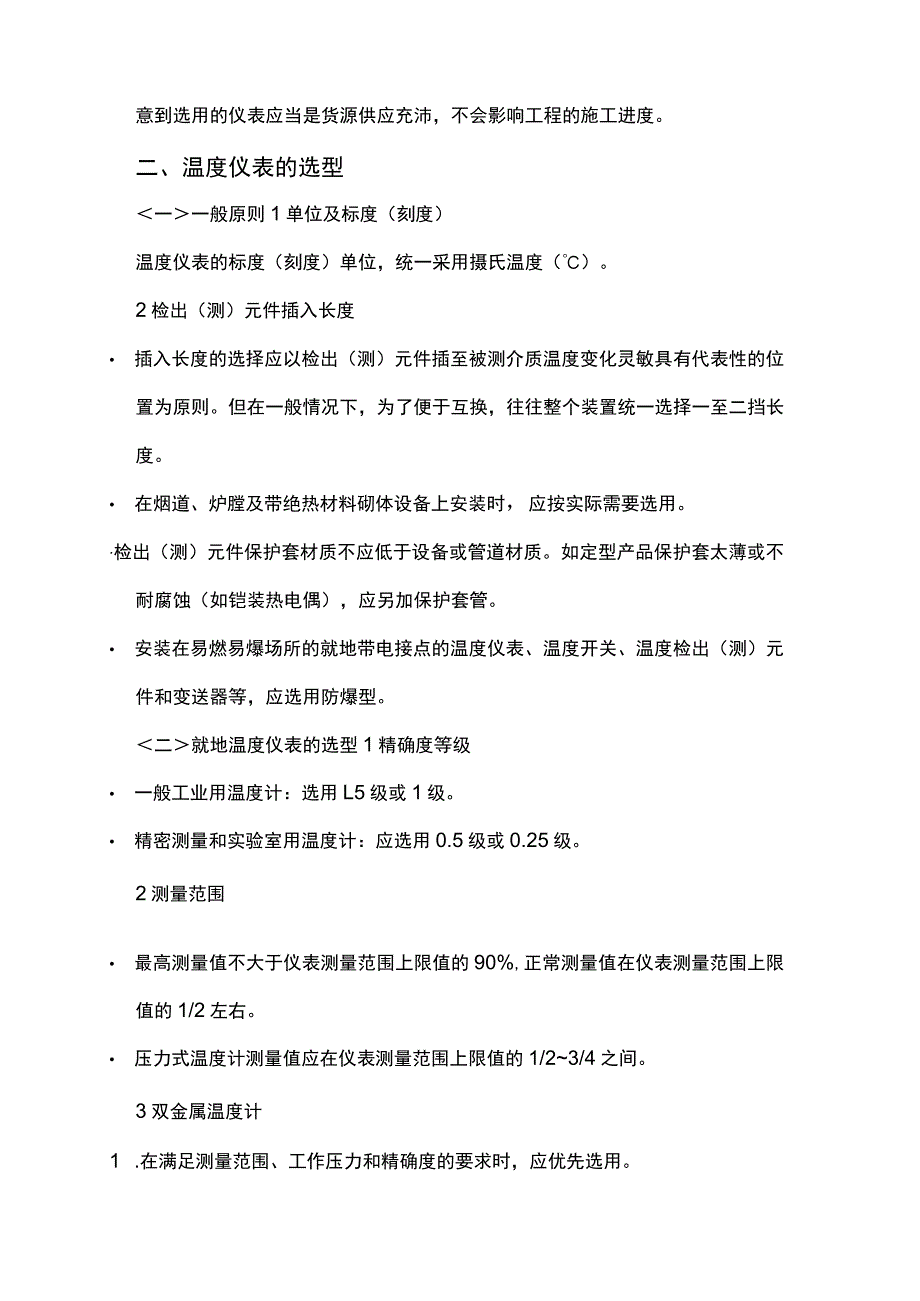

2、产或安全的变量，宜设报警。3 .经济性和统一性仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能/价格比。为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。尽量选用同一系列、同一规格型号及同一生产厂家的产品。4 .仪表的使用和供应情况选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。二、温度仪表的选型一一般原则1单位及标度（刻度）温度仪表的标度（刻度）单位，统一采用摄氏温度（）。2检出（测）元件插入长度 插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的

3、位置为原则。但在一般情况下，为了便于互换，往往整个装置统一选择一至二挡长度。 在烟道、炉膛及带绝热材料砌体设备上安装时，应按实际需要选用。检出（测）元件保护套材质不应低于设备或管道材质。如定型产品保护套太薄或不耐腐蚀（如铠装热电偶），应另加保护套管。 安装在易燃易爆场所的就地带电接点的温度仪表、温度开关、温度检出（测）元件和变送器等，应选用防爆型。二就地温度仪表的选型1精确度等级 一般工业用温度计：选用L5级或1级。 精密测量和实验室用温度计：应选用0.5级或0.25级。2测量范围 最高测量值不大于仪表测量范围上限值的90%,正常测量值在仪表测量范围上限值的1/2左右。 压力式温度计测量值应在

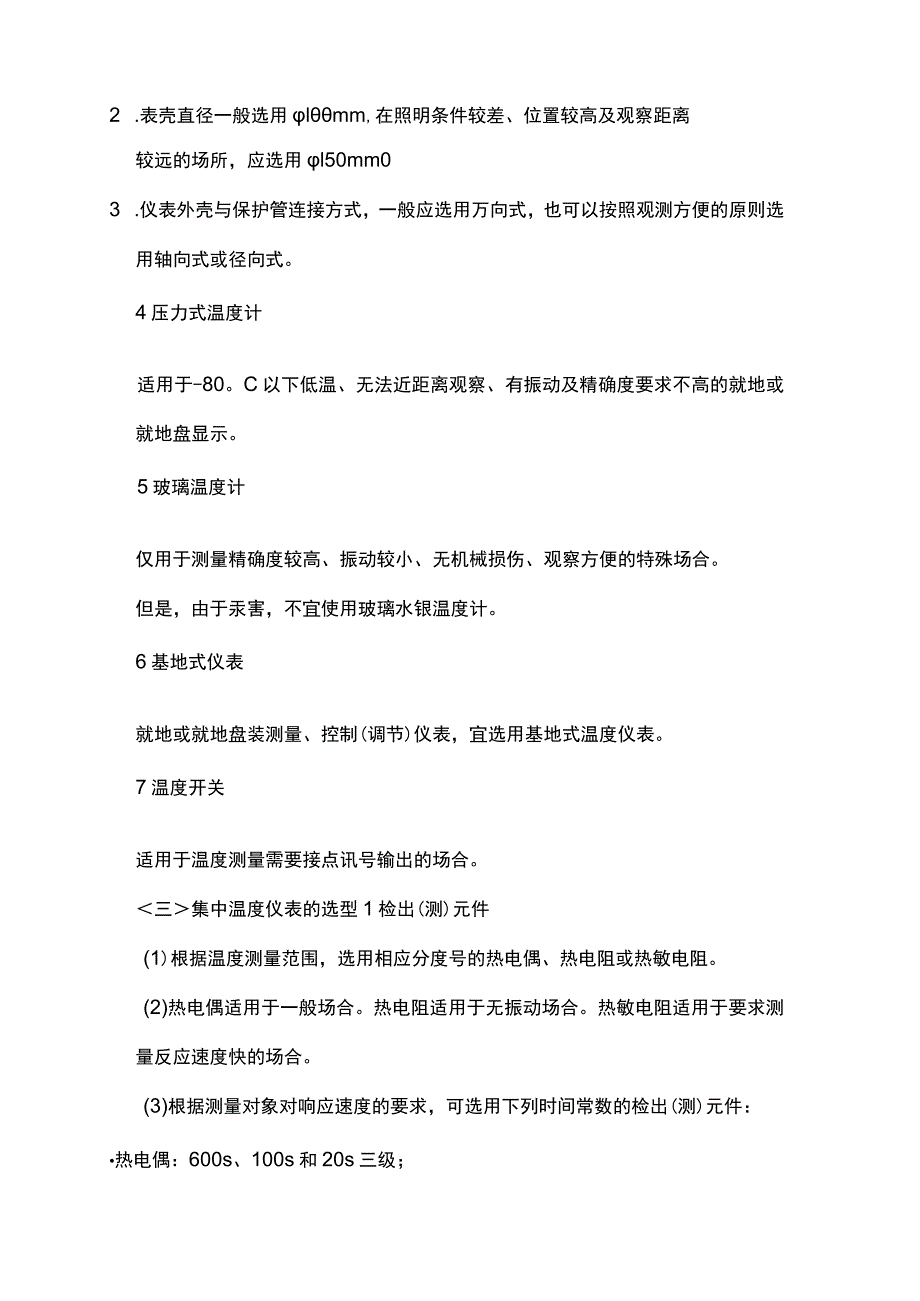

4、仪表测量范围上限值的1/23/4之间。3双金属温度计1 .在满足测量范围、工作压力和精确度的要求时，应优先选用。2 .表壳直径一般选用lmm,在照明条件较差、位置较高及观察距离较远的场所，应选用l50mm03 .仪表外壳与保护管连接方式，一般应选用万向式，也可以按照观测方便的原则选用轴向式或径向式。4压力式温度计适用于-80。C以下低温、无法近距离观察、有振动及精确度要求不高的就地或就地盘显示。5玻璃温度计仅用于测量精确度较高、振动较小、无机械损伤、观察方便的特殊场合。但是，由于汞害，不宜使用玻璃水银温度计。6基地式仪表就地或就地盘装测量、控制(调节)仪表，宜选用基地式温度仪表。7温度开关适用

5、于温度测量需要接点讯号输出的场合。三集中温度仪表的选型1检出(测)元件(1)根据温度测量范围，选用相应分度号的热电偶、热电阻或热敏电阻。(2)热电偶适用于一般场合。热电阻适用于无振动场合。热敏电阻适用于要求测量反应速度快的场合。(3)根据测量对象对响应速度的要求，可选用下列时间常数的检出(测)元件：热电偶：600s、100s和20s三级；热电阻：90180s、3090s、1030s和10S四级；.热敏电阻：Iso（4）根据使用环境条件，按下列原则选用接线盒： 普通式：条件较好的场所；防溅式、防水式：潮湿或露天的场所； 隔爆式：易燃、易爆的场所； 插座式：仅适用于特殊场合。（5）一般情况可选用螺

6、纹连接方式，对下列场合应选用法兰连接方式：在设备、衬里管道和有色金属管道上安装；结晶、结疤、堵塞和强腐蚀性介质：易燃、易爆和剧毒介质。（6）在特殊场合下使用的热电偶、热电阻： 温度高于870,氢含量大于5%的还原性气体、惰性气体及真空场合，选用铝铢热电偶或吹气热电偶； 设备、管道外壁和转体表面温度，选用表面或铠装热电偶、热电阻； 含坚硬固体颗粒介质，选用耐磨热电偶； 在同一个检出（测）元件保护套管中，要求多点测温时，选用多点（支）热电偶； 为了节省特殊保护管材料（如徂）,提高响应速度或要求检出（测）元件弯曲安装时，可选用铠装热电偶。2变送器 与接受标准信号显示仪表配套的测量或控制系统，选用变送

7、器。 在满足设计要求的情况下，推荐选用测量和变送一体化的变送器。3显示仪表(1)单点显示选用一般指示仪，多点显示宜选用数字式指示仪，要求查阅历史数据的，宜选用一般记录仪。(2)信号报警系统，宜选用带接点讯号输出的指示仪或记录仪。(3)多点记录宜选用中型记录仪(如30点记录仪)。4附属设备的选型(1)当多点共用一台显示仪表时，应选用质量可靠的切换开关。(2)采用热电偶测量1600。C以下的温度,当冷端温度变化使测量系统不能满足精确度要求，而配套显示仪表又无冷端温度自动补偿功能时，应选用冷端温度自动补偿器。(3)补偿导线a.根据热电偶的支数、分度号和使用环境条件，应选用符合要求的补偿导线或补偿电缆

8、。b.按使用环境温度选用不同级别补偿导线或补偿电缆：20+100。C选用普通级；40+250。C选用耐热级。C.有间断电加热或强电、磁场的场所，应选用屏蔽补偿导线或屏蔽补偿电缆。d.补偿导线的截面积，应按其敷设长度的往复电阻值，以及配套显示仪表、变送器或计算机接口允许输入外部电阻来确定。三、压力仪表的选型一压力表的选择1按照使用环境和测量介质的性质选择(1)在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，宜选用密闭式全塑压力表。(2)稀硝酸、醋酸、氨类及其它一般腐蚀性介质，应选用耐酸压力表、氨压力表或不锈钢膜片压力表。(3)稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠

9、液等介质，应选用膜片压力表或隔膜压力表。其膜片或隔膜的材质，必须根据测量介质的特性选择。(4)结晶、结疤及高粘度等介质，应选用膜片压力表。(5)在机械振动较强的场合，应选用耐震压力表或船用压力表。(6)在易燃、易爆的场合，如需电接点讯号时，应选用防爆电接点压力表。(7)下列测量介质应选用专用压力表： 气氨、液氨：氨压力表、真空表、压力真空表； 氧气：氧气压力表； 氢气：氢气压力表； 氯气：耐氯压力表、压力真空表； 乙快:乙焕压力表； 硫化氢：耐硫压力表； 碱液：耐碱压力表、压力真空表。2精确度等级的选择(1)一般测量用的压力表、膜盒压力表和膜片压力表，应选用L5级或2.5级。(2)精密测量和校

10、验用压力表，应选用0.4级、0.25级或0.16级。3外型尺寸的选择(1)在管道和设备上安装的压力表,公称直径为lmm或l50mm0(2底仪表气动管路及其辅助设备上安装的压力表,公称直径为60mm0(3)安装在照度较低、位置较高以及示值不易观测场合的压力表，公称直径为200mm或250mm04测量范围的选择(1)测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的2/(2)测量脉动压力(如：泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1213o(3)测量高、中压力(大于4MPa)时，正常操作压力值不应超过仪表测量范围上限值的1/2o5单位及标度(刻度)(1)压力

11、仪表一律使用法定计量单位。即：帕(Pa)、千帕(kPa)和兆帕(MPa)o(2)对于涉外设计项目和引进仪表，可以采用国际通用标准或相应的国家标准。二变送器、传感器的选择(1)以标准信号(420mA)传输时，应选用变送器。(2)易燃、易爆场合，应选用气动变送器或防爆型电动变送器。(3)结晶、结疤、堵塞、粘稠及腐蚀性介质，应选用法兰式变送器。与介质直接接触的材质，必须根据介质的特性选择。(4)使用环境较好、测量精确度和可靠性要求不高的场合，可以选用电阻式、电感式远传压力表或霍尔压力变送器。(5)测量微小压力(小于500Pa)时,可选用微差压变送器。三安装附件的选择(1)测量水蒸汽和温度大于60。C

12、的介质时,应选用螺旋型或U型弯管。(2)测量易液化的气体时，若取压点高于仪表，应选用分离器。(3)测量含粉尘的气体时，应选用除尘器。(4)测量脉动压力时，应选用阻尼器或缓冲器。(5)在使用环境温度接近或低于测量介质的冰点或凝固点时，应采取绝热或伴热措施。(6)下列场合应选用仪表保护(温)箱。 露天安装的压力开关和变送器。 在有严重大气腐蚀、多粉尘和其它有害物质的厂房内安装的压力开关和变送器。四、流量仪表的选型一一般原则1刻度选择仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。(1)方根刻度范围 最大流量不超过满刻度的95%; 正常流量为满刻度的70%85

13、%; 最小流量不小于满刻度的30%。(2)线性刻度范围 最大流量不超过满刻度的90%; 正常流量为满刻度的50%70%;最小流量不小于满刻度的10%。2仪表精确度用作能源计量的流量计，应符合企业能源计量器具配备和管理通则(试行)的规定。(1)用于燃料进出厂结算的计量，0.1%;(2)用于车间班组、工艺过程的技术经济分析的计量,05%2%;(3)用于工业及民用水的计量，2.5%;(4)用于包括过热蒸汽和饱和蒸汽的蒸汽计量,2.5%;(5)用于天然气、瓦斯及家用煤气的计量，2.0%;(6)用于重点用能设备及工艺过程控制的油的计量，1.5%;(7)用于工艺过程控制的其它含能工质(如压缩空气、氧、氮、

14、氢、水等)的计量，2%o3流量单位 体积流量用m3/h、l/h; 质量流量用kg/h、t/h; 标准状态下气体体积流量用Nm3h(0,0.1013MPa)二一般流体、液体、蒸汽流量测量仪表的选型1差压式流量计(D节流装置标准节流装置一般流体的流量测量，应选用标准节流装置（标准孔板、标准喷咀）。标准节流装置的选用，必须符合GB2624-8I的规定或国际标准ISO5167-1980如有新的国家标准规定，应执行新规定。非标准节流装置符合下列条件者，可选用文丘里管： 要求低压力损耗下的精确测量；被测介质为干净的气体、液体； 管道内径在Ioo800mm范围； 流体压力在LOMPa以内。符合下列条件者，可
