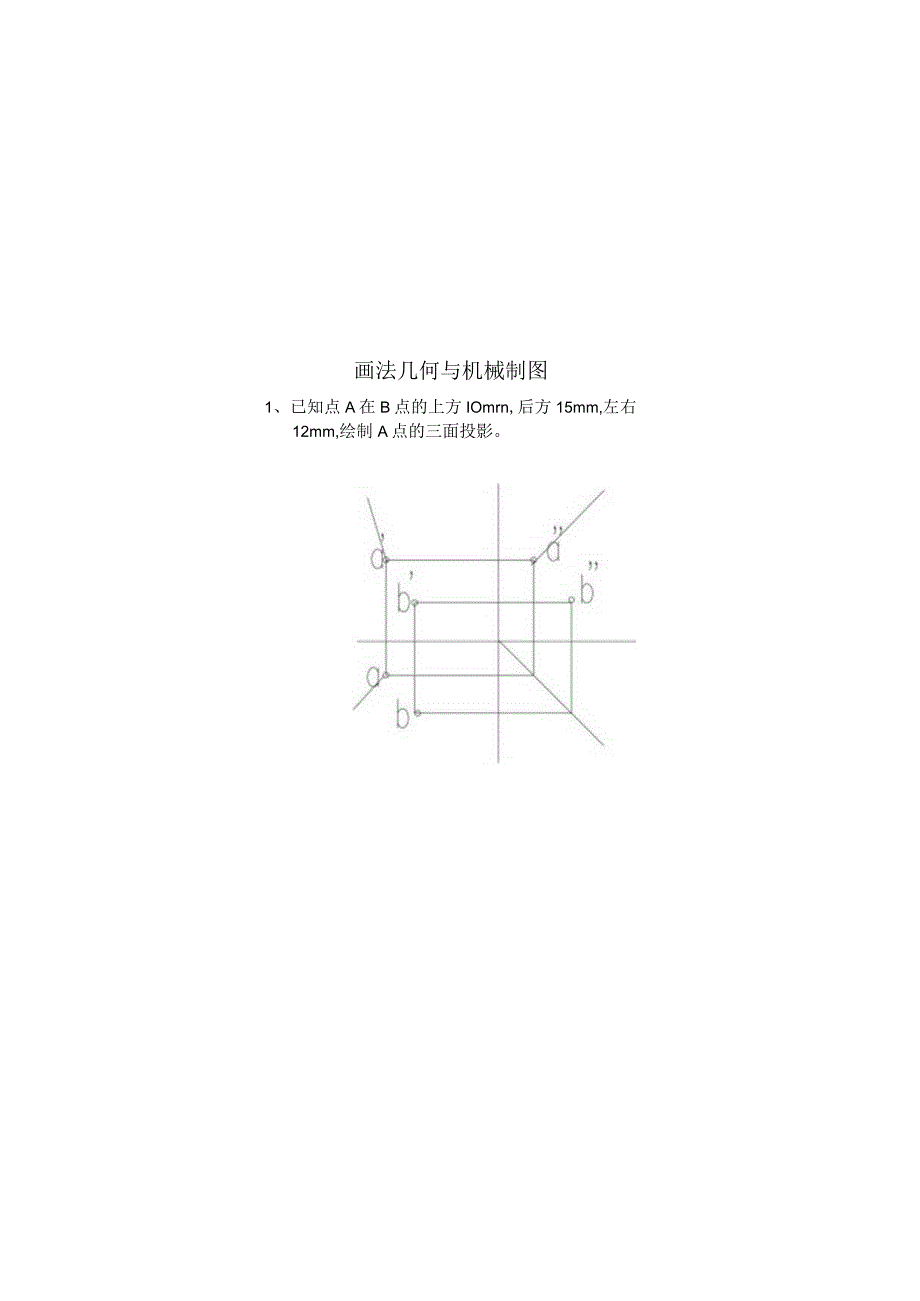

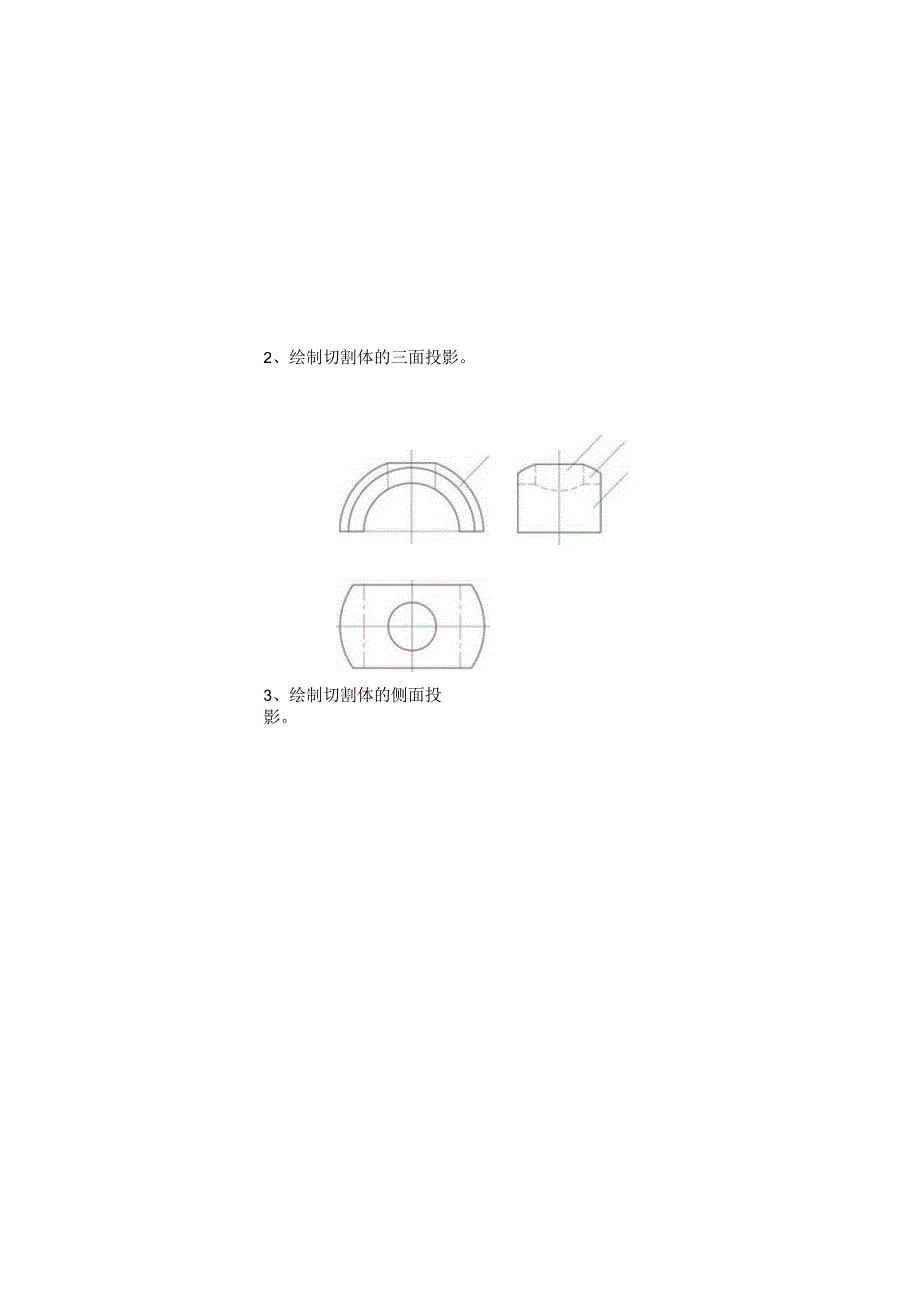

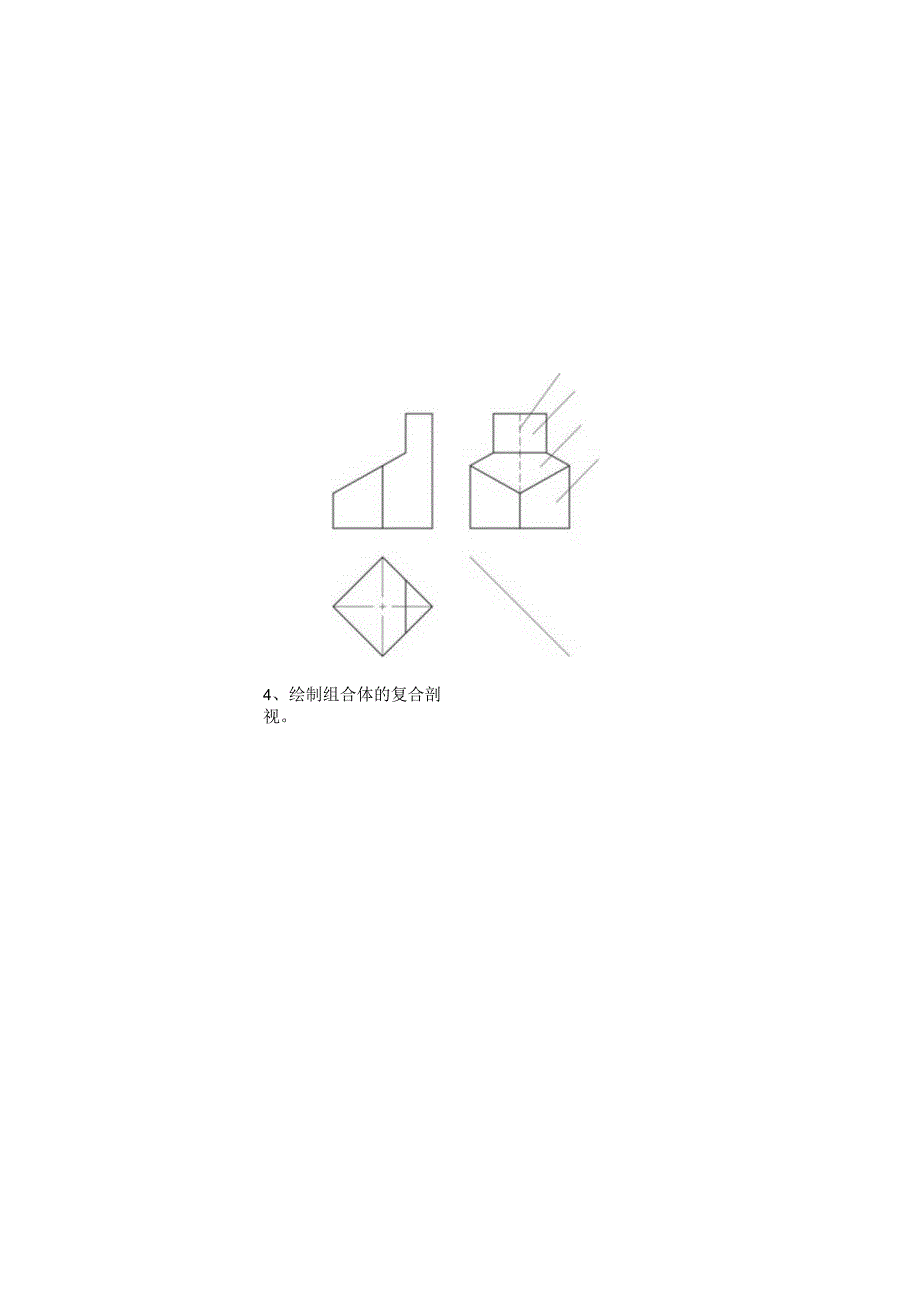

画法几何与机械制图1、已知点A在B点的上方IOmrn,后方15mm,左右12mm,绘制A点的三面投影。2、绘制切割体的三面投影。3、绘制切割体的侧面投影。4、绘制组合体的复合剖视。5、点C在点D的下方IOmm,前方Iomm,右方5mm,试作出点C的三面投影。6、补画切割体的三视图中所缺图线。7、在指定位置将主视图绘制成阶梯剖视图。f5 i
