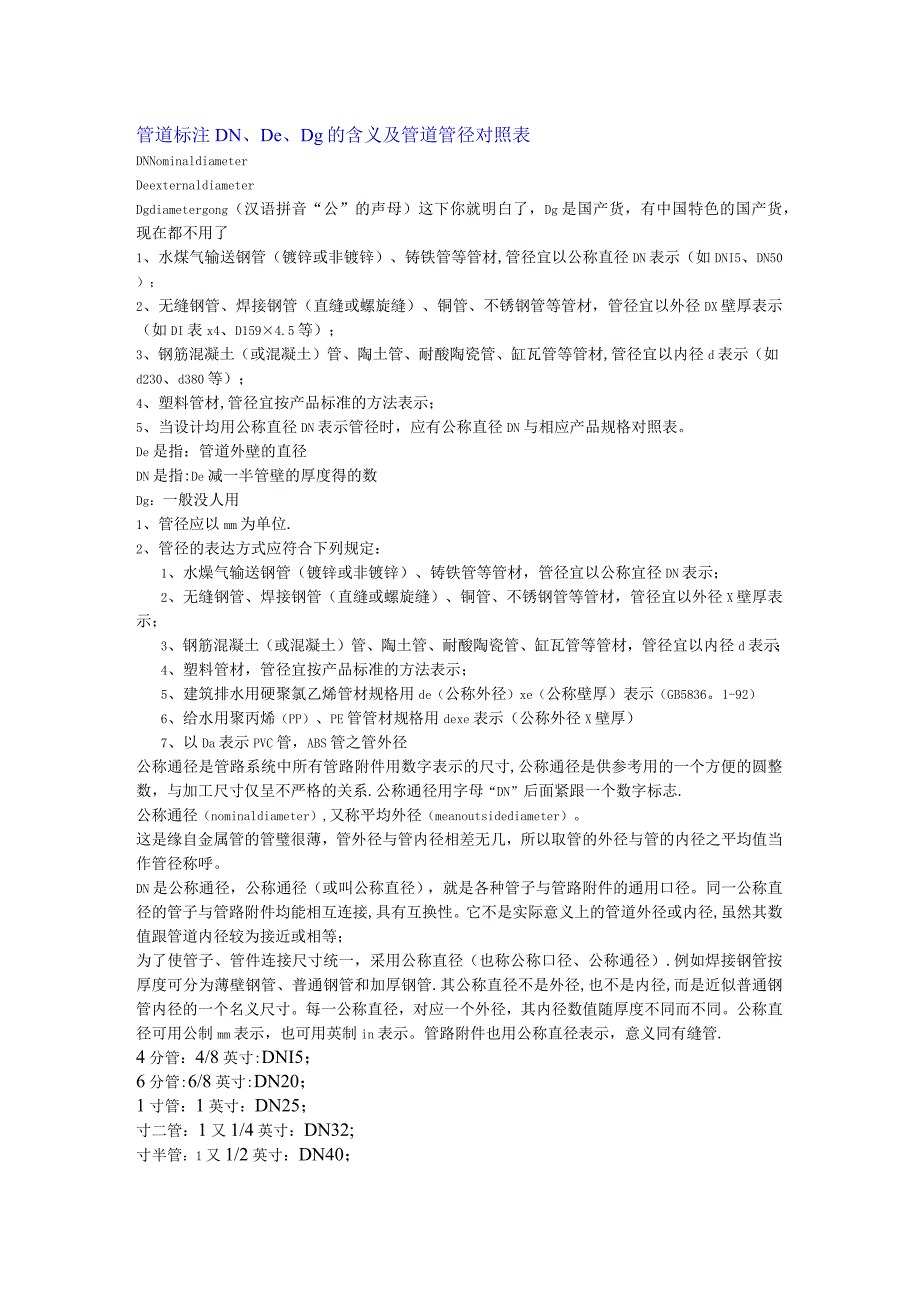

1、管道标注DN、De、Dg的含义及管道管径对照表DNNominaldiameterDeexternaldiameterDgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材,管径宜以公称直径DN表示（如DNI5、DN50）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径DX壁厚表示（如DI表x4、D1594.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示（如d230、d380等）；4、塑料管材,管径宜按产品标准的方法表
2、示；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。De是指：管道外壁的直径DN是指:De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位.2、管径的表达方式应符合下列规定：1、水燥气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称宜径DN表示；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径X壁厚表示；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4、塑料管材，管径宜按产品标准的方法表示；5、建筑排水用硬聚氯乙烯管材规格用de（公称外径）xe（公称壁厚）表示（GB5836。1-92）6
3、、给水用聚丙烯（PP）、PE管管材规格用dexe表示（公称外径X壁厚）7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸,公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系.公称通径用字母“DN”后面紧跟一个数字标志.公称通径（nominaldiameter）,又称平均外径（meanoutsidediameter）。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。DN是公称通径，公称通径（或叫公称直径），就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接,具有互换性。它不

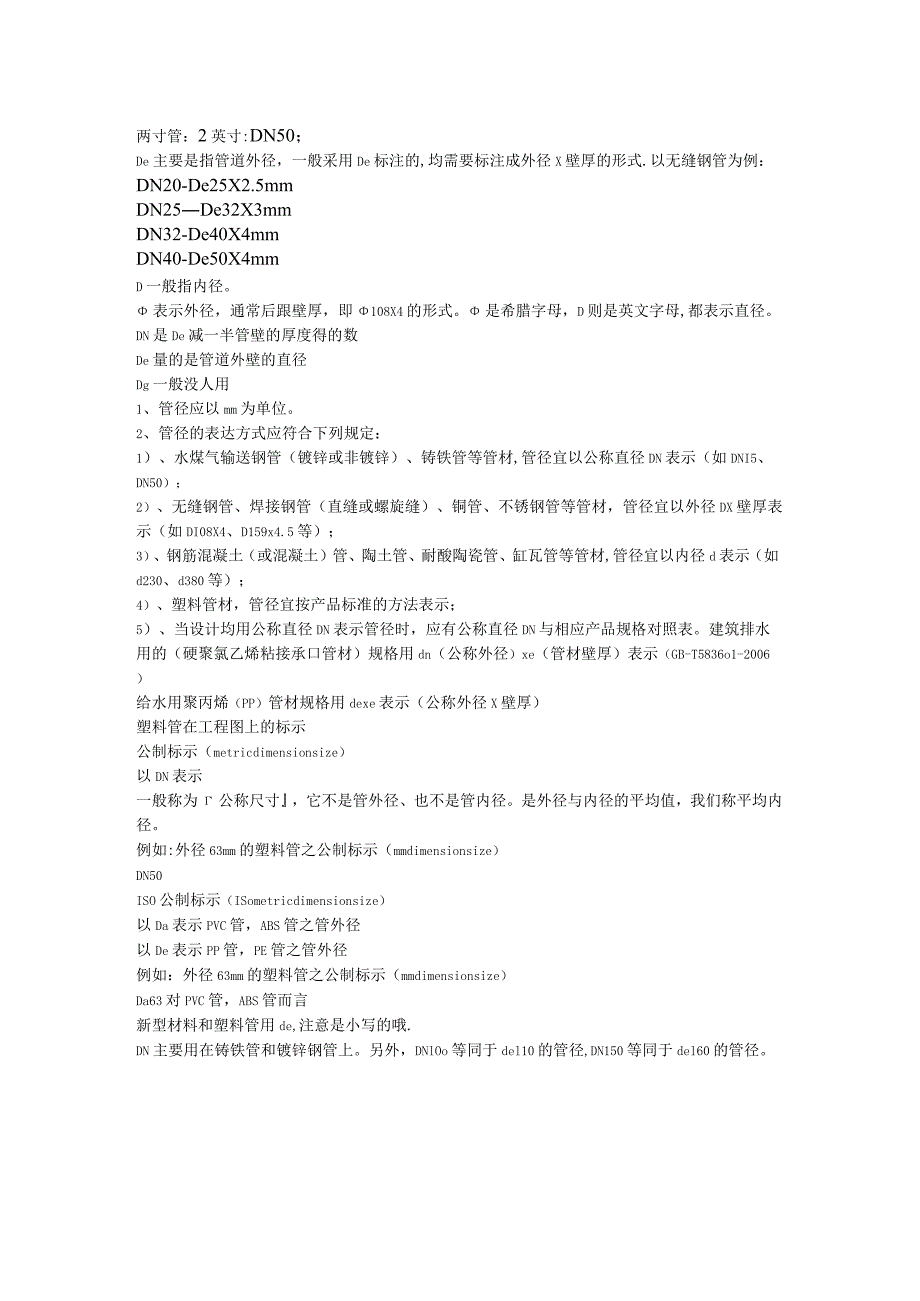

4、是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径）.例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管.其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管.4分管：4/8英寸:DNI5；6分管:6/8英寸:DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32;寸半管：1又1/2英寸：DN40；两寸管：2英寸:DN50；De主要是指管道外径
5、，一般采用De标注的,均需要标注成外径X壁厚的形式.以无缝钢管为例：DN20-De25X2.5mmDN25De32X3mmDN32-De40X4mmDN40-De50X4mmD一般指内径。表示外径，通常后跟壁厚，即108X4的形式。是希腊字母，D则是英文字母,都表示直径。DN是De减一半管壁的厚度得的数De量的是管道外壁的直径Dg一般没人用1、管径应以mm为单位。2、管径的表达方式应符合下列规定：1）、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材,管径宜以公称直径DN表示（如DNI5、DN50）；2）、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径DX壁厚表示（如DI0
6、8X4、D159x4.5等）；3）、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示（如d230、d380等）；4）、塑料管材，管径宜按产品标准的方法表示；5）、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。建筑排水用的（硬聚氯乙烯粘接承口管材）规格用dn（公称外径）xe（管材壁厚）表示（GB-T5836o1-2006）给水用聚丙烯（PP）管材规格用dexe表示（公称外径X壁厚）塑料管在工程图上的标示公制标示（metricdimensionsize）以DN表示一般称为公称尺寸，它不是管外径、也不是管内径。是外径与内径的平均值，我们称平均内径。例如:外径63mm的塑料管之公制标示（mmdimensionsize）DN50ISO公制标示（ISometricdimensionsize）以Da表示PVC管，ABS管之管外径以De表示PP管，PE管之管外径例如：外径63mm的塑料管之公制标示（mmdimensionsize）Da63对PVC管，ABS管而言新型材料和塑料管用de,注意是小写的哦.DN主要用在铸铁管和镀锌钢管上。另外，DNlOo等同于del10的管径,DN150等同于del60的管径。
