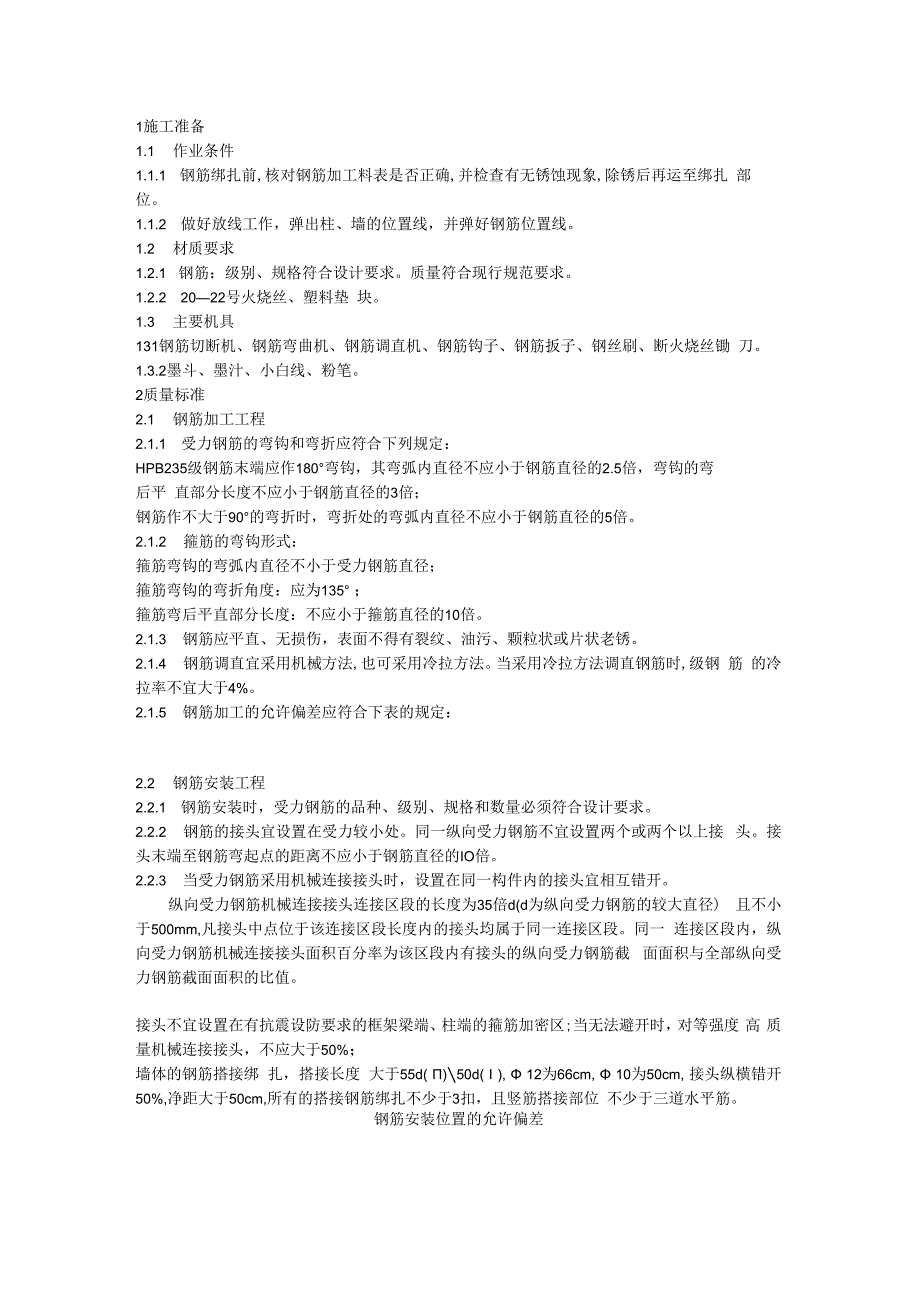

1、1施工准备1.1 作业条件1.1.1 钢筋绑扎前,核对钢筋加工料表是否正确,并检查有无锈蚀现象,除锈后再运至绑扎 部位。1.1.2 做好放线工作，弹出柱、墙的位置线，并弹好钢筋位置线。1.2 材质要求1.2.1 钢筋：级别、规格符合设计要求。质量符合现行规范要求。1.2.2 2022号火烧丝、塑料垫 块。1.3 主要机具131钢筋切断机、钢筋弯曲机、钢筋调直机、钢筋钩子、钢筋扳子、钢丝刷、断火烧丝锄 刀。1.3.2墨斗、墨汁、小白线、粉笔。2质量标准2.1 钢筋加工工程2.1.1 受力钢筋的弯钩和弯折应符合下列规定：HPB235级钢筋末端应作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，
2、弯钩的弯后平 直部分长度不应小于钢筋直径的3倍；钢筋作不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。2.1.2 箍筋的弯钩形式：箍筋弯钩的弯弧内直径不小于受力钢筋直径；箍筋弯钩的弯折角度：应为135 ；箍筋弯后平直部分长度：不应小于箍筋直径的10倍。2.1.3 钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。2.1.4 钢筋调直宜采用机械方法,也可采用冷拉方法。当采用冷拉方法调直钢筋时,级钢 筋 的冷拉率不宜大于4%。2.1.5 钢筋加工的允许偏差应符合下表的规定：2.2 钢筋安装工程2.2.1 钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。2.2.
3、2 钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接 头。接头末端至钢筋弯起点的距离不应小于钢筋直径的IO倍。2.2.3 当受力钢筋采用机械连接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头连接区段的长度为35倍d(d为纵向受力钢筋的较大直径) 且不小于500mm,凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一 连接区段内，纵向受力钢筋机械连接接头面积百分率为该区段内有接头的纵向受力钢筋截 面面积与全部纵向受力钢筋截面面积的比值。接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区;当无法避开时，对等强度 高 质量机械连接接头，不应大

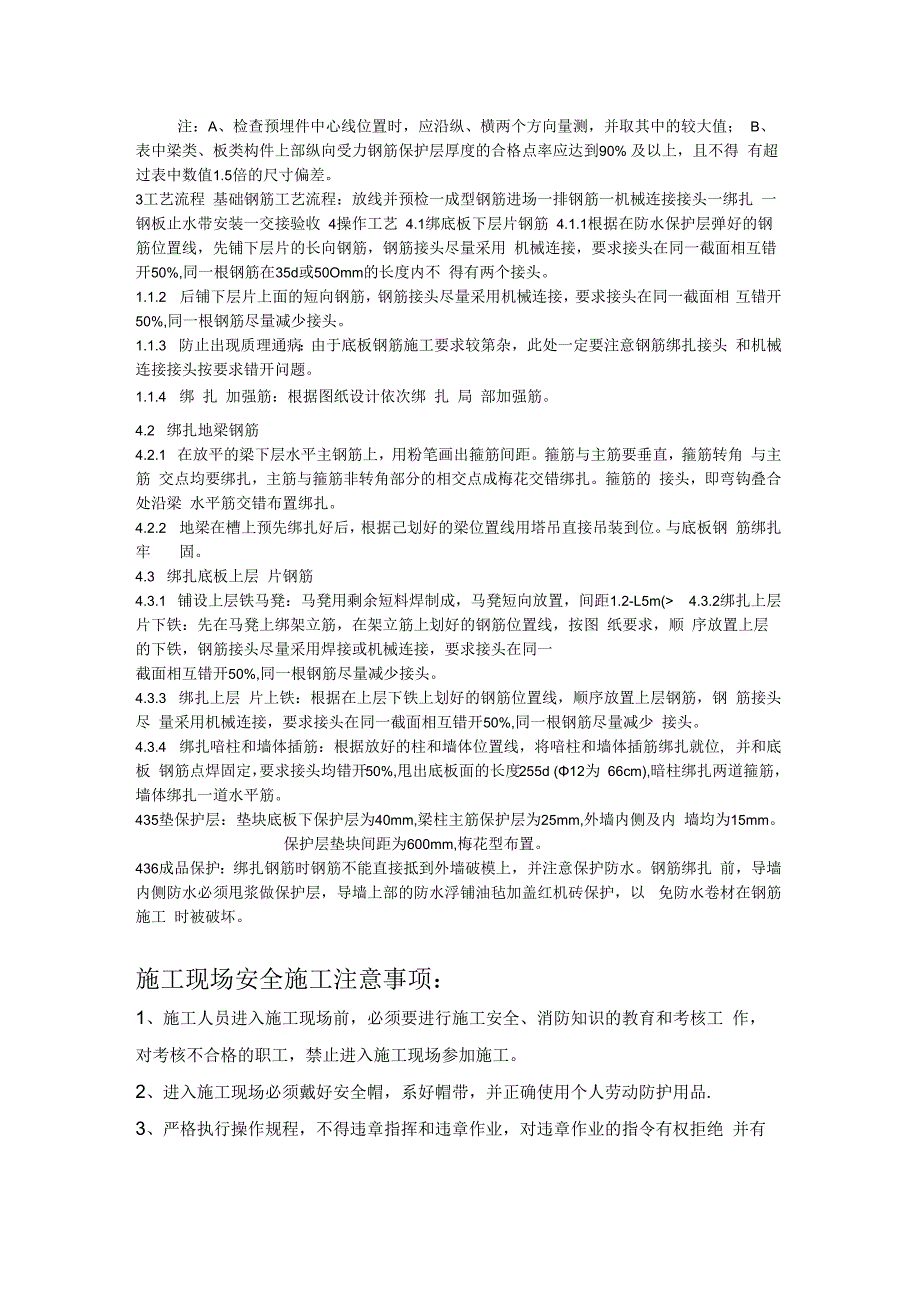

4、于50%；墙体的钢筋搭接绑 扎，搭接长度 大于55d( )50d( I ), 12为66cm, 10为50cm, 接头纵横错开50%,净距大于50cm,所有的搭接钢筋绑扎不少于3扣，且竖筋搭接部位 不少于三道水平筋。钢筋安装位置的允许偏差注：A、检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值； B、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90% 及以上，且不得有超过表中数值1.5倍的尺寸偏差。3工艺流程 基础钢筋工艺流程：放线并预检一成型钢筋进场一排钢筋一机械连接接头一绑扎 一钢板止水带安装一交接验收 4操作工艺 4.1绑底板下层片钢筋 4.1.1根据在防
5、水保护层弹好的钢筋位置线，先铺下层片的长向钢筋，钢筋接头尽量采用 机械连接，要求接头在同一截面相互错开50%,同一根钢筋在35d或50Omm的长度内不 得有两个接头。1.1.2 后铺下层片上面的短向钢筋，钢筋接头尽量采用机械连接，要求接头在同一截面相 互错开50%,同一根钢筋尽量减少接头。1.1.3 防止出现质理通病：由于底板钢筋施工要求较第杂，此处一定要注意钢筋绑扎接头 和机械连接接头按要求错开问题。1.1.4 绑 扎 加强筋：根据图纸设计依次绑 扎 局 部加强筋。4.2 绑扎地梁钢筋4.2.1 在放平的梁下层水平主钢筋上，用粉笔画出箍筋间距。箍筋与主筋要垂直，箍筋转角 与主筋 交点均要绑扎
6、，主筋与箍筋非转角部分的相交点成梅花交错绑扎。箍筋的 接头，即弯钩叠合处沿梁 水平筋交错布置绑扎。4.2.2 地梁在槽上预先绑扎好后，根据己划好的梁位置线用塔吊直接吊装到位。与底板钢 筋绑扎牢固。4.3 绑扎底板上层 片钢筋4.3.1 铺设上层铁马凳：马凳用剩余短料焊制成，马凳短向放置，间距1.2-L5m( 4.3.2绑扎上层 片下铁：先在马凳上绑架立筋，在架立筋上划好的钢筋位置线，按图 纸要求，顺序放置上层 的下铁，钢筋接头尽量采用焊接或机械连接，要求接头在同一截面相互错开50%,同一根钢筋尽量减少接头。4.3.3 绑扎上层 片上铁：根据在上层下铁上划好的钢筋位置线，顺序放置上层钢筋，钢 筋
7、接头尽 量采用机械连接，要求接头在同一截面相互错开50%,同一根钢筋尽量减少 接头。4.3.4 绑扎喑柱和墙体插筋：根据放好的柱和墙体位置线，将喑柱和墙体插筋绑扎就位, 并和底板 钢筋点焊固定，要求接头均错开50%,甩出底板面的长度255d (12为 66cm),暗柱绑扎两道箍筋，墙体绑扎一道水平筋。435垫保护层：垫块底板下保护层为40mm,梁柱主筋保护层为25mm,外墙内侧及内 墙均为15mm。保护层垫块间距为600mm,梅花型布置。436成品保护：绑扎钢筋时钢筋不能直接抵到外墙破模上，并注意保护防水。钢筋绑扎 前，导墙 内侧防水必须甩浆做保护层，导墙上部的防水浮铺油毡加盖红机砖保护，以

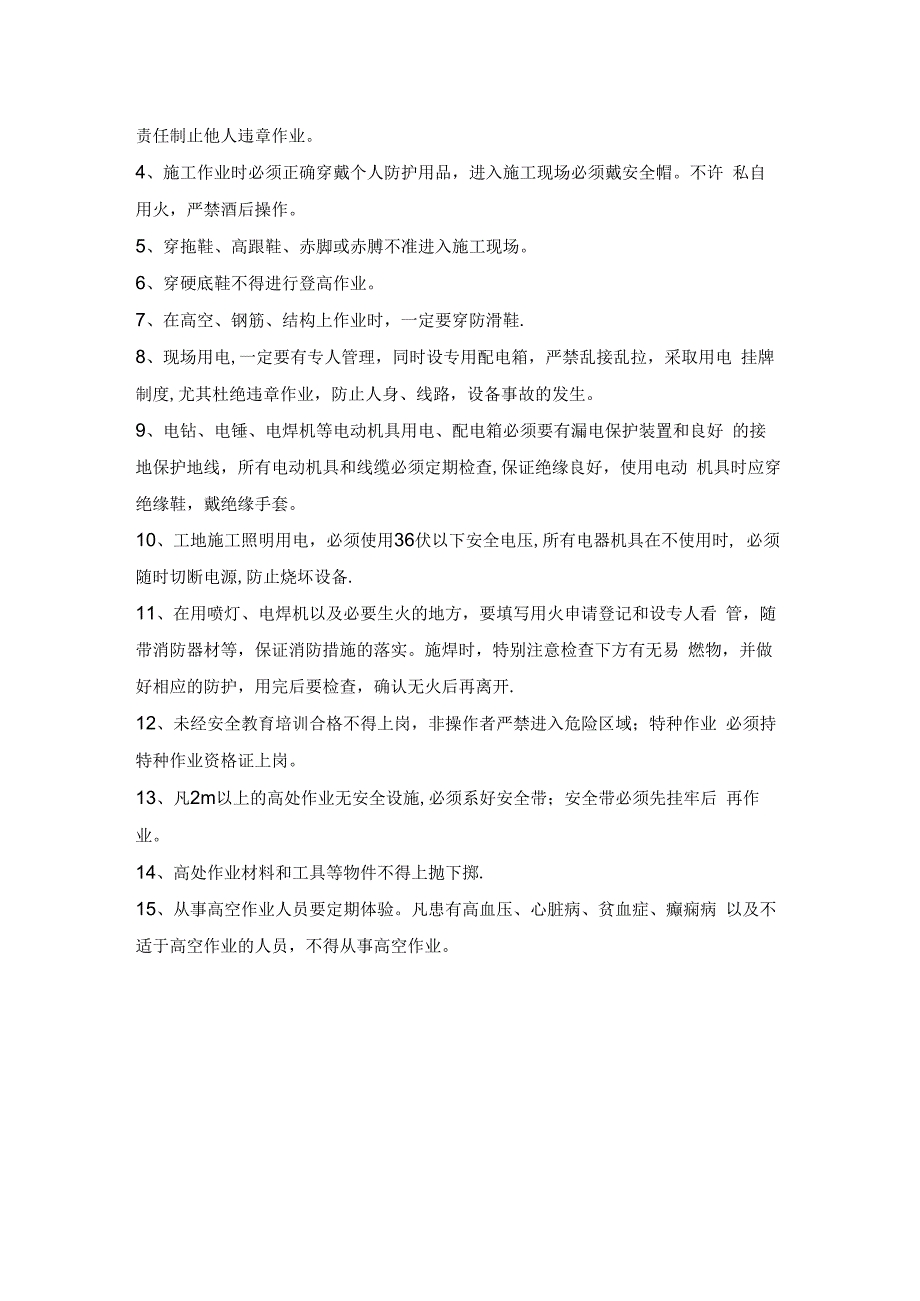

8、免防水卷材在钢筋施工 时被破坏。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工 作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝 并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许 私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理
9、，同时设专用配电箱，严禁乱接乱拉，采取用电 挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动 机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时, 必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看 管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易 燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业 必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后 再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病 以及不适于高空作业的人员，不得从事高空作业。
