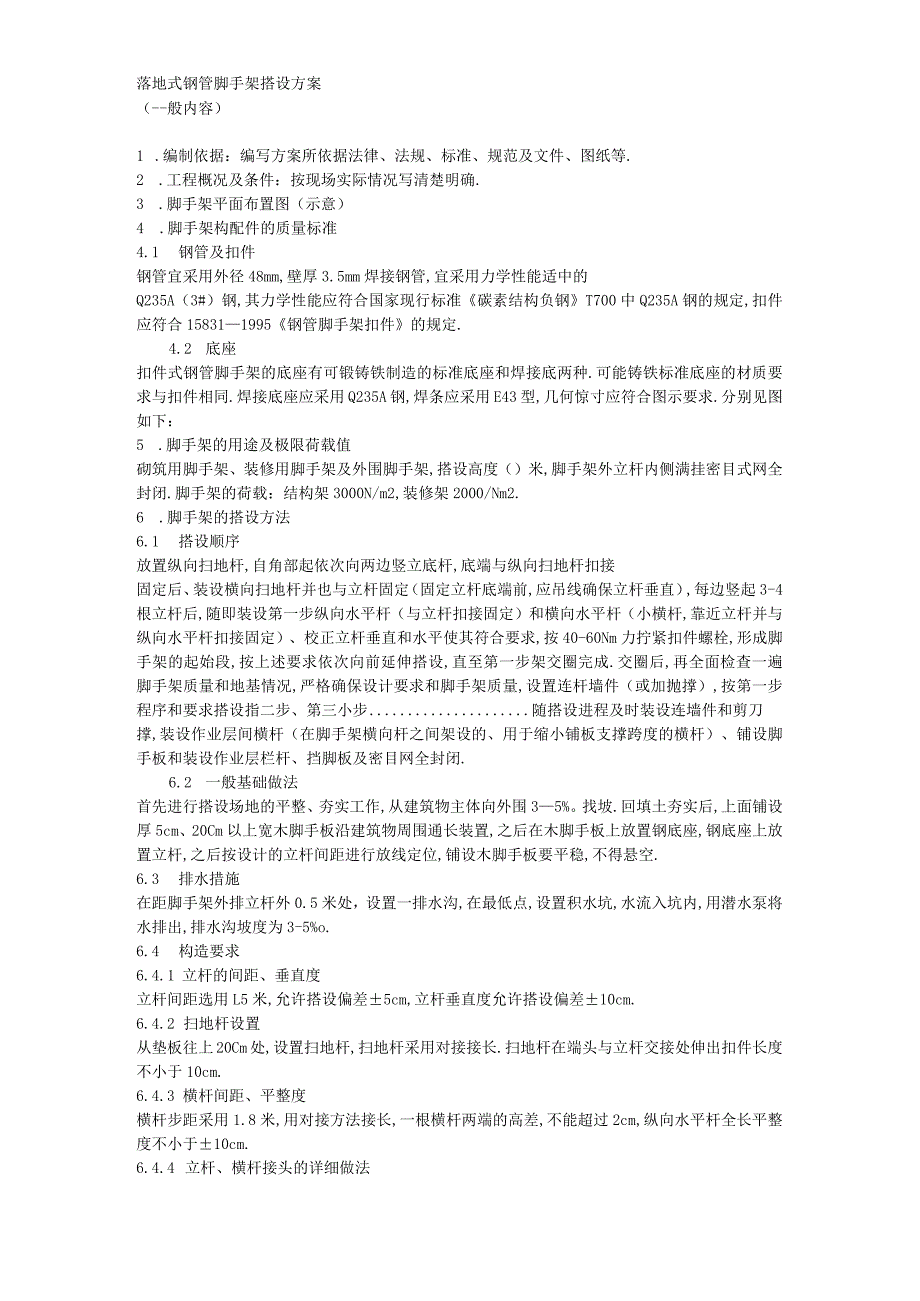

1、落地式钢管脚手架搭设方案（-般内容）1 .编制依据：编写方案所依据法律、法规、标准、规范及文件、图纸等.2 .工程概况及条件：按现场实际情况写清楚明确.3 .脚手架平面布置图（示意）4 .脚手架构配件的质量标准4.1 钢管及扣件钢管宜采用外径48mm,壁厚3.5mm焊接钢管,宜采用力学性能适中的Q235A（3#）钢,其力学性能应符合国家现行标准碳素结构负钢T700中Q235A钢的规定,扣件应符合158311995钢管脚手架扣件的规定.4.2 底座扣件式钢管脚手架的底座有可锻铸铁制造的标准底座和焊接底两种.可能铸铁标准底座的材质要求与扣件相同.焊接底座应采用Q235A钢,焊条应采用E43型,几何
2、惊寸应符合图示要求.分别见图如下：5 .脚手架的用途及极限荷载值砌筑用脚手架、装修用脚手架及外围脚手架,搭设高度（）米,脚手架外立杆内侧满挂密目式网全封闭.脚手架的荷载：结构架3000N/m2,装修架2000/Nm2.6 .脚手架的搭设方法6.1 搭设顺序放置纵向扫地杆,自角部起依次向两边竖立底杆,底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前,应吊线确保立杆垂直）,每边竖起3-4根立杆后,随即装设第一步纵向水平杆（与立杆扣接固定）和横向水平杆（小横杆,靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和水平使其符合要求,按40-60Nm力拧紧扣件螺栓,形成脚手架的起始段
3、,按上述要求依次向前延伸搭设,直至第一步架交圈完成.交圈后,再全面检查一遍脚手架质量和地基情况,严格确保设计要求和脚手架质量,设置连杆墙件（或加抛撑）,按第一步程序和要求搭设指二步、第三小步随搭设进程及时装设连墙件和剪刀撑,装设作业层间横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板及密目网全封闭.6.2 一般基础做法首先进行搭设场地的平整、夯实工作,从建筑物主体向外围35%。找坡.回填土夯实后,上面铺设厚5cm、20Cm以上宽木脚手板沿建筑物周围通长装置,之后在木脚手板上放置钢底座,钢底座上放置立杆,之后按设计的立杆间距进行放线定位,铺设木脚手
4、板要平稳,不得悬空.6.3 排水措施在距脚手架外排立杆外0.5米处，设置一排水沟,在最低点,设置积水坑,水流入坑内,用潜水泵将水排出,排水沟坡度为3-5%o.6.4 构造要求6.4.1 立杆的间距、垂直度立杆间距选用L5米,允许搭设偏差5cm,立杆垂直度允许搭设偏差10cm.6.4.2 扫地杆设置从垫板往上20Cm处,设置扫地杆,扫地杆采用对接接长.扫地杆在端头与立杆交接处伸出扣件长度不小于10cm.6.4.3 横杆间距、平整度横杆步距采用1.8米,用对接方法接长,一根横杆两端的高差,不能超过2cm,纵向水平杆全长平整度不小于10cm.6.4.4 立杆、横杆接头的详细做法立柱上的对接扣件应交错

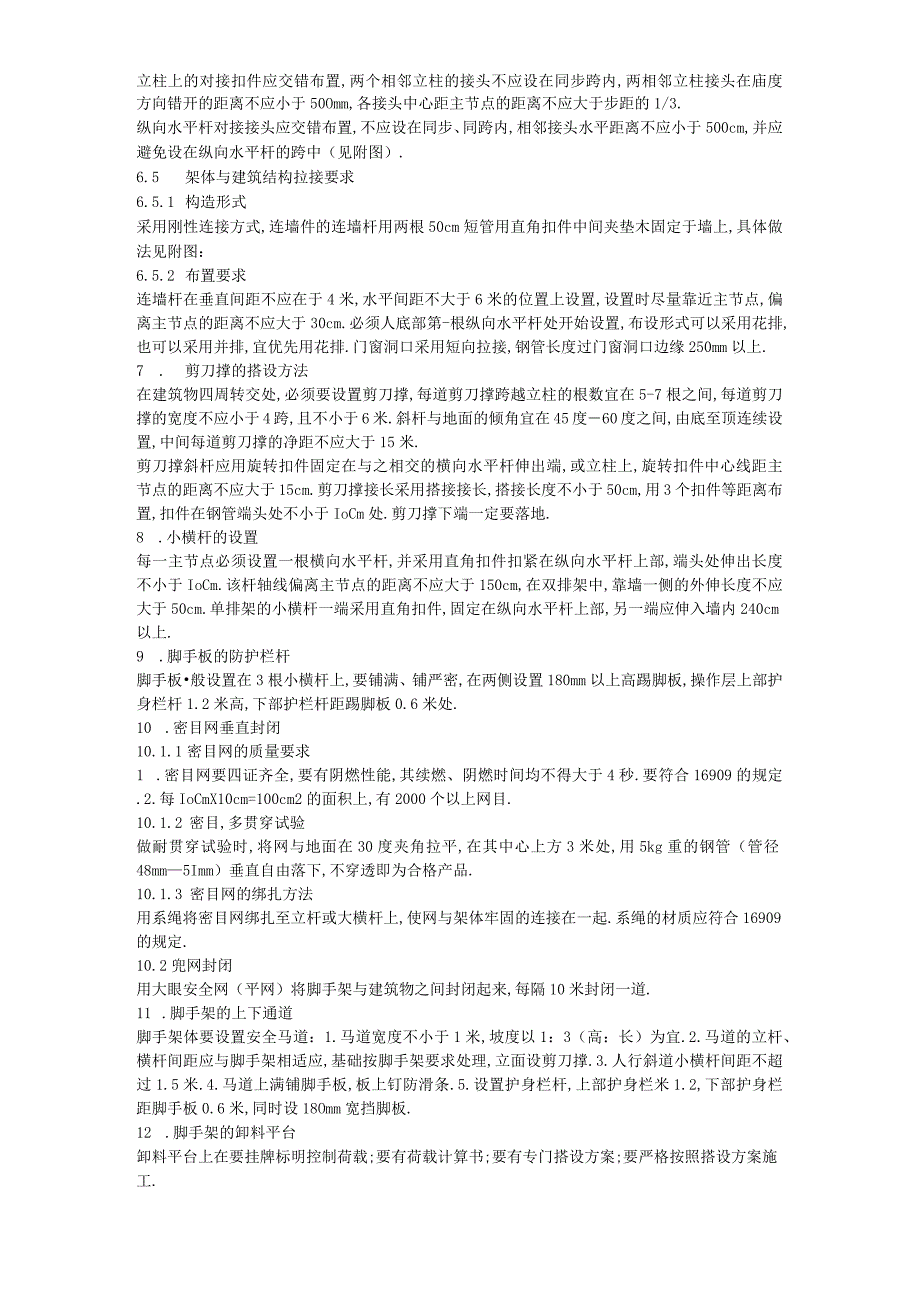

5、布置,两个相邻立柱的接头不应设在同步跨内,两相邻立柱接头在庙度方向错开的距离不应小于50Omm,各接头中心距主节点的距离不应大于步距的1/3.纵向水平杆对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500cm,并应避免设在纵向水平杆的跨中（见附图）.6.5 架体与建筑结构拉接要求6.5.1 构造形式采用刚性连接方式,连墙件的连墙杆用两根50cm短管用直角扣件中间夹垫木固定于墙上,具体做法见附图：6.5.2 布置要求连墙杆在垂直间距不应在于4米,水平间距不大于6米的位置上设置,设置时尽量靠近主节点,偏离主节点的距离不应大于30cm.必须人底部第-根纵向水平杆处开始设置,布设形
6、式可以采用花排,也可以采用并排,宜优先用花排.门窗洞口采用短向拉接,钢管长度过门窗洞口边缘250mm以上.7 .剪刀撑的搭设方法在建筑物四周转交处,必须要设置剪刀撑,每道剪刀撑跨越立柱的根数宜在5-7根之间,每道剪刀撑的宽度不应小于4跨,且不小于6米.斜杆与地面的倾角宜在45度60度之间,由底至顶连续设置,中间每道剪刀撑的净距不应大于15米.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆伸出端,或立柱上,旋转扣件中心线距主节点的距离不应大于15cm.剪刀撑接长采用搭接接长,搭接长度不小于50cm,用3个扣件等距离布置,扣件在钢管端头处不小于IoCm处.剪刀撑下端一定要落地.8 .小横杆的设置
7、每一主节点必须设置一根横向水平杆,并采用直角扣件扣紧在纵向水平杆上部,端头处伸出长度不小于IoCm.该杆轴线偏离主节点的距离不应大于150cm,在双排架中,靠墙一侧的外伸长度不应大于50cm.单排架的小横杆一端采用直角扣件,固定在纵向水平杆上部,另一端应伸入墙内240cm以上.9 .脚手板的防护栏杆脚手板般设置在3根小横杆上,要铺满、铺严密,在两侧设置180mm以上高踢脚板,操作层上部护身栏杆1.2米高,下部护栏杆距踢脚板0.6米处.10 .密目网垂直封闭10.1.1 密目网的质量要求1 .密目网要四证齐全,要有阴燃性能,其续燃、阴燃时间均不得大于4秒.要符合16909的规定.2.每IoCmX
8、10cm=100cm2的面积上,有2000个以上网目.10.1.2 密目,多贯穿试验做耐贯穿试验时,将网与地面在30度夹角拉平,在其中心上方3米处,用5kg重的钢管（管径48mm5Imm）垂直自由落下,不穿透即为合格产品.10.1.3 密目网的绑扎方法用系绳将密目网绑扎至立杆或大横杆上,使网与架体牢固的连接在一起.系绳的材质应符合16909的规定.10.2兜网封闭用大眼安全网（平网）将脚手架与建筑物之间封闭起来,每隔10米封闭一道.11 .脚手架的上下通道脚手架体要设置安全马道：1.马道宽度不小于1米,坡度以1：3（高：长）为宜.2.马道的立杆、横杆间距应与脚手架相适应,基础按脚手架要求处理,

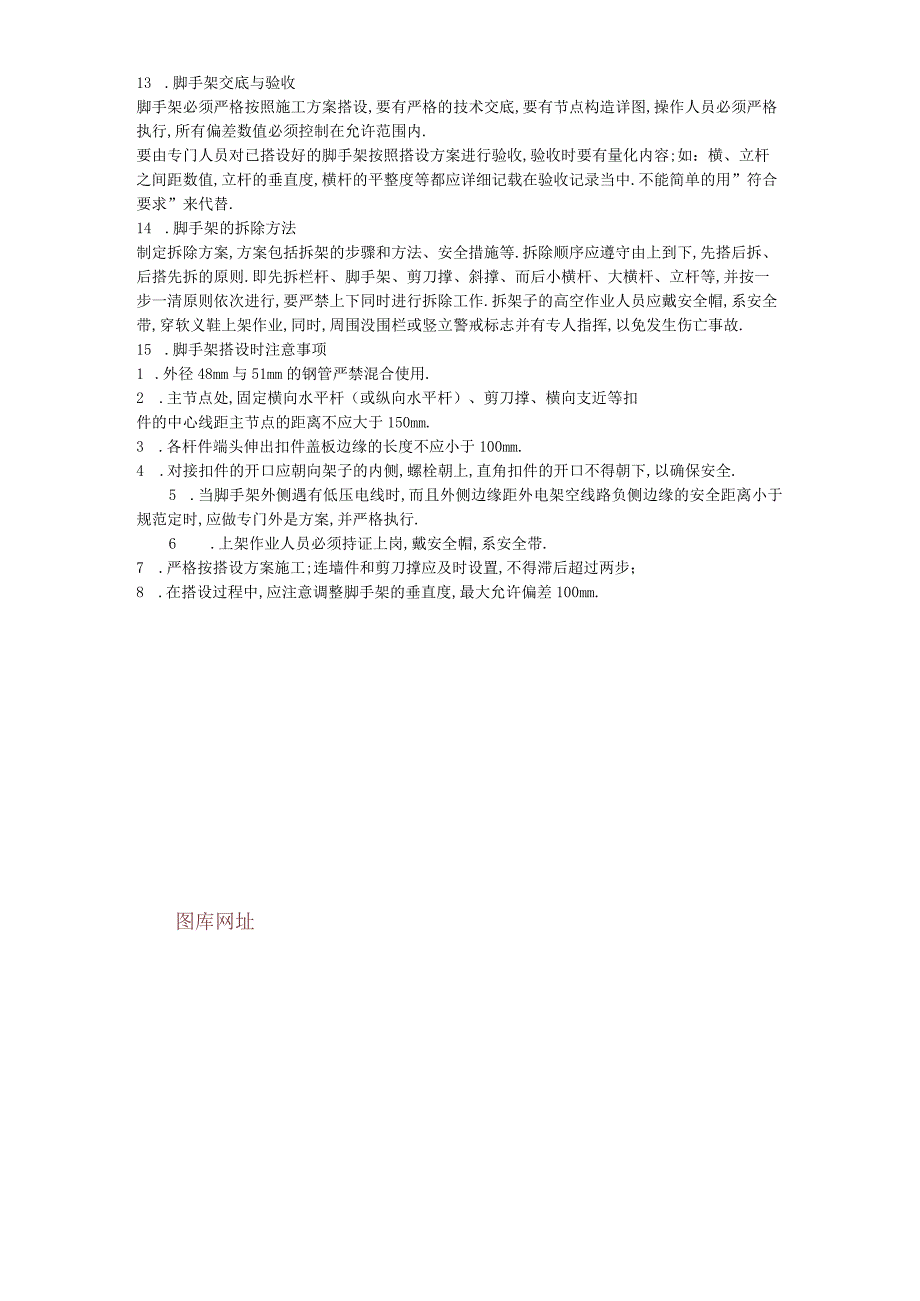

9、立面设剪刀撑.3.人行斜道小横杆间距不超过1.5米.4.马道上满铺脚手板,板上钉防滑条.5.设置护身栏杆,上部护身栏米1.2,下部护身栏距脚手板0.6米,同时设18Omm宽挡脚板.12 .脚手架的卸料平台卸料平台上在要挂牌标明控制荷载;要有荷载计算书;要有专门搭设方案;要严格按照搭设方案施工.13 .脚手架交底与验收脚手架必须严格按照施工方案搭设,要有严格的技术交底,要有节点构造详图,操作人员必须严格执行,所有偏差数值必须控制在允许范围内.要由专门人员对已搭设好的脚手架按照搭设方案进行验收,验收时要有量化内容;如：横、立杆之间距数值,立杆的垂直度,横杆的平整度等都应详细记载在验收记录当中.不能
10、简单的用”符合要求”来代替.14 .脚手架的拆除方法制定拆除方案,方案包括拆架的步骤和方法、安全措施等.拆除顺序应遵守由上到下,先搭后拆、后搭先拆的原则.即先拆栏杆、脚手架、剪刀撑、斜撑、而后小横杆、大横杆、立杆等,并按一步一清原则依次进行,要严禁上下同时进行拆除工作.拆架子的高空作业人员应戴安全帽,系安全带,穿软义鞋上架作业,同时,周围没围栏或竖立警戒标志并有专人指挥,以免发生伤亡事故.15 .脚手架搭设时注意事项1 .外径48mm与51mm的钢管严禁混合使用.2 .主节点处,固定横向水平杆（或纵向水平杆）、剪刀撑、横向支近等扣件的中心线距主节点的距离不应大于150mm.3 .各杆件端头伸出扣件盖板边缘的长度不应小于100mm.4 .对接扣件的开口应朝向架子的内侧,螺栓朝上,直角扣件的开口不得朝下,以确保安全.5 .当脚手架外侧遇有低压电线时,而且外侧边缘距外电架空线路负侧边缘的安全距离小于规范定时,应做专门外是方案,并严格执行.6 .上架作业人员必须持证上岗,戴安全帽,系安全带.7 .严格按搭设方案施工;连墙件和剪刀撑应及时设置,不得滞后超过两步；8 .在搭设过程中,应注意调整脚手架的垂直度,最大允许偏差100mm.图库网址
