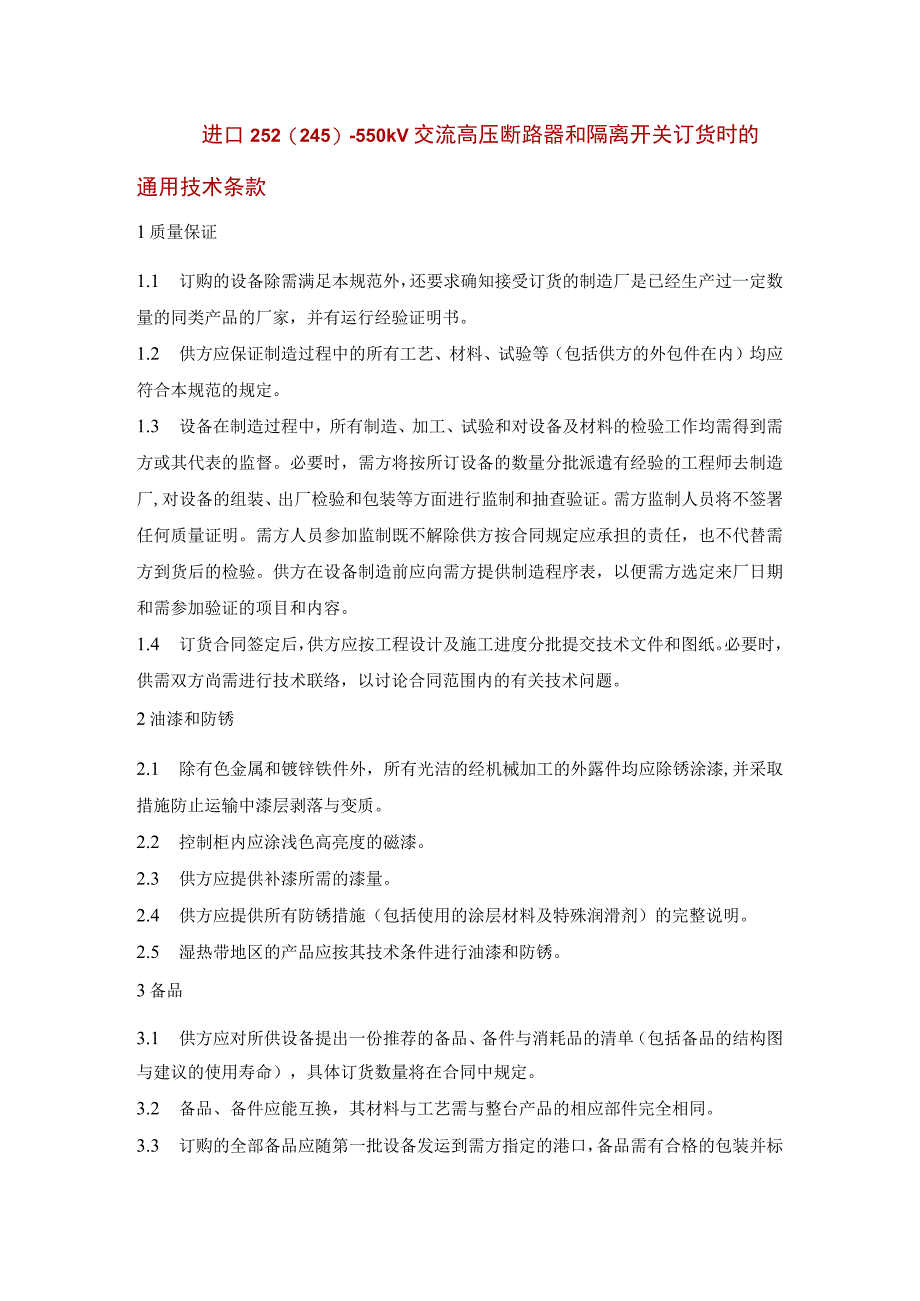

1、进口252（245）-550kV交流高压断路器和隔离开关订货时的通用技术条款1质量保证1.1 订购的设备除需满足本规范外，还要求确知接受订货的制造厂是已经生产过一定数量的同类产品的厂家，并有运行经验证明书。1.2 供方应保证制造过程中的所有工艺、材料、试验等（包括供方的外包件在内）均应符合本规范的规定。1.3 设备在制造过程中，所有制造、加工、试验和对设备及材料的检验工作均需得到需方或其代表的监督。必要时，需方将按所订设备的数量分批派遣有经验的工程师去制造厂,对设备的组装、出厂检验和包装等方面进行监制和抽查验证。需方监制人员将不签署任何质量证明。需方人员参加监制既不解除供方按合同规定应承担的责
2、任，也不代替需方到货后的检验。供方在设备制造前应向需方提供制造程序表，以便需方选定来厂日期和需参加验证的项目和内容。1.4 订货合同签定后，供方应按工程设计及施工进度分批提交技术文件和图纸。必要时，供需双方尚需进行技术联络，以讨论合同范围内的有关技术问题。2油漆和防锈2.1 除有色金属和镀锌铁件外，所有光洁的经机械加工的外露件均应除锈涂漆,并采取措施防止运输中漆层剥落与变质。2.2 控制柜内应涂浅色高亮度的磁漆。2.3 供方应提供补漆所需的漆量。2.4 供方应提供所有防锈措施（包括使用的涂层材料及特殊润滑剂）的完整说明。2.5 湿热带地区的产品应按其技术条件进行油漆和防锈。3备品3.1 供方应
3、对所供设备提出一份推荐的备品、备件与消耗品的清单（包括备品的结构图与建议的使用寿命），具体订货数量将在合同中规定。3.2 备品、备件应能互换，其材料与工艺需与整台产品的相应部件完全相同。3.3 订购的全部备品应随第一批设备发运到需方指定的港口，备品需有合格的包装并标明“备品”字样，特殊备品应说明储存方法。4专用工具和仪器供方应对设备安装、运行与维护中所需的专用工具与仪器列出详细清单，并说明技术规范和推荐的生产厂家。5包装运输5.1 设备应使用适于远洋运输的包装箱，凡因包装不良所造成一切损失应在合同中规定处理意见。5.2 装运货物时需考虑便于现场卸货、搬运和安装。散件应装箱或捆扎，大件和重件需在
4、运输文件中附上外形尺寸图与重量，并提供起吊图纸和说明，包装箱上应有起吊标志。5.3 供方在装运前30天向需方提交4份装箱清单。6检验6.1 交运前，供方应对货物的数量和规格进行核对，并附上装箱单。6.2 货物到达指定港口后，供方应向当地商品检验局申请检验；一般在指定港口处只按装箱运输文件清点货物数量和检验包装情况，开箱检查将在安装现场进行。6.3 现场检验和检验证书。开箱检查后，需方将按供方提供的技术文件、图纸及安装使用说明书等进行安装、调试及验收试验（如需方需要，供方将派员来华担任安装调试和验收试验等技术指导工作）。验收试验合格后，如设备能安全试运行两个月，旦设备的技术经济指标符合合同规定，
5、需方应向供方出具验收合格证书。6.4 货物到达指定港口后的各项检验，供方应派员参加，如不参加，则应承认中国商检局的裁决。7设备不符合技术保证值时的索赔与罚款7.1 设备在开箱检查、现场验收试验、试运行以及整个保证期内，如技术规范和参数与供方的保证值不符，或在开箱检查中，发现设备部件有隐患、损坏或使用材料不当时，需方有权索赔或罚款，直至退货。7.2 在保证期内的正常运行中，如发现设备部件或材料损坏将进行索赔或罚款。7.3安装过程中，供方如处理设备缺陷的期限超过合同的规定期，应按“延期交付”罚款，如经处理后设备仍不能满足合同中规定的技术要求时，需方有权提出退货和索赔。8技术文件与资料除特殊要求外，
6、供方提供的技术文件与资料应包括图纸、说明书、试验报告三项，具体内容在下列各条中说明。9图纸9.1图纸类别：a）组装图：应表示设备总的装配情况，包括外形尺寸、设备的重心位置与总质量、受风面积、运输尺寸和质量，控制柜位置，电缆入口位置，端子尺寸及其它附件。b）基础图：应标明设备和其控制柜的尺寸、基础螺栓的位置和尺寸、设备操作时的动态负荷等。c）电气原理图：应包括设备控制柜及操动机构的内部接线和远方操作用的控制、信号、照明等交流及直流回路。如有多张电气原理图，还应标明各图之间的有关线圈与触点的相互对应编号。必要时，应提供所有特殊装置或程序的操作说明概要。d）额定铭牌图：应包括主要额定数据、合同编号、
7、质量等。e）控制柜与断路器（或隔离开关）间的相互连接图：应包括控制柜内全部端子情况，并标明电缆的识别编号及柜内设备的大致位置。D控制柜装配图。g）设备的绝缘气体（仅断路器）及压缩空气管路图：应包括管路的尺寸、布置和压力。h）落地罐式断路器的电流互感器的伏安特性及有关技术参数。i）每台SF6气体断路器控制柜上应附上气体特性图。j）隔离开关支持绝缘子的外形尺寸图和时间参量。9.2图纸的认可程序：a）合同生效后的六个星期内，供方应提供若干套图纸（如组装图等）和说明材料供需方审定认可，需方审定时有权提出修改意见。经认可后，需方将一套图纸寄回供方。需方的审定认可并不解除供方对图纸正确与否的责任。供方在收
8、到需方最后签署认可意见的图纸前，所采购的任何材料和加工制造的零部件，应自行负责。b）在完成图纸审定认可后的24周内，供方应向需方提供一套正式蓝图和一套供复制用的底图。c）订购的设备必须符合最终审定认可后的正式图纸。设备在现场安装时，如供方来华技术指导人员进一步修改图纸，应对图纸重新收编，正式递交需方,并保证安装后的设备与图纸完全相符。d）图纸文字应使用英文并采用Sl国际单位制。10说明书10.1 说明书需包括下列内容：a）断路器（或隔离开关）的安装、运行、维护、修理调整和全部附件的完整说明和数据。b）断路器（或隔离开关）和所有附件的全部部件序号的完整资料。c）例行试验数据。d）表示断路器（或隔离开关）和操动机构断面的结构图以及对基础的技术要求。10.2 说明书使用英文。10.3 每台断路器（隔离开关）机构箱内应附有二份说明书。H试验报告11.1 型式试验报告。11.2 例行试验报告。11.3 主要部件试验报告，包括断路器瓷套、环氧浇注件、绝缘拉杆、合闸电阻器、并联电容器或隔离开关的支持绝缘子等。
