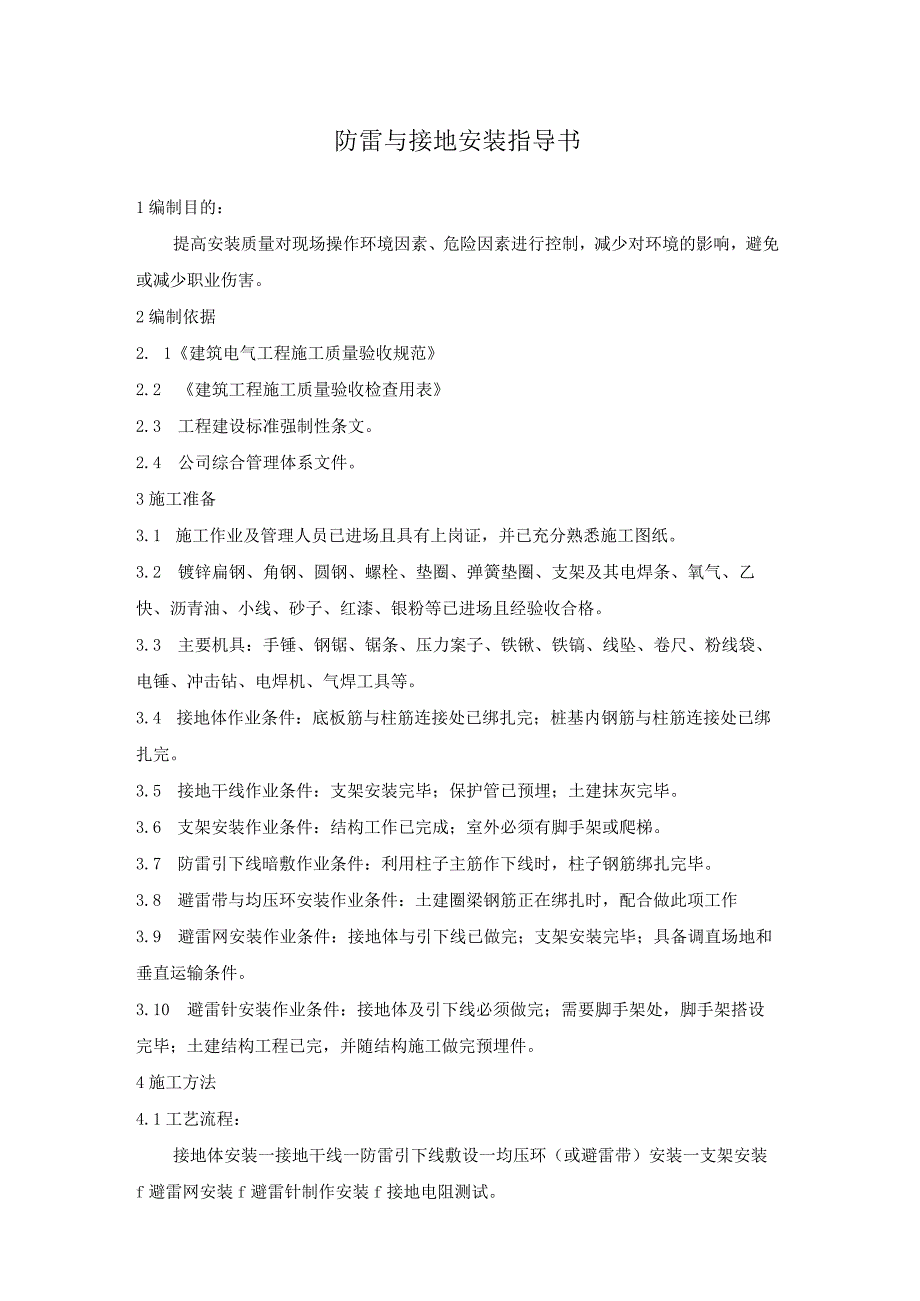

1、防雷与接地安装指导书1编制目的：提高安装质量对现场操作环境因素、危险因素进行控制，减少对环境的影响，避免或减少职业伤害。2编制依据2. 1建筑电气工程施工质量验收规范2.2 建筑工程施工质量验收检查用表2.3 工程建设标准强制性条文。2.4 公司综合管理体系文件。3施工准备3.1 施工作业及管理人员已进场且具有上岗证，并已充分熟悉施工图纸。3.2 镀锌扁钢、角钢、圆钢、螺栓、垫圈、弹簧垫圈、支架及其电焊条、氧气、乙快、沥青油、小线、砂子、红漆、银粉等已进场且经验收合格。3.3 主要机具：手锤、钢锯、锯条、压力案子、铁锹、铁镐、线坠、卷尺、粉线袋、电锤、冲击钻、电焊机、气焊工具等。3.4 接地体
2、作业条件：底板筋与柱筋连接处已绑扎完；桩基内钢筋与柱筋连接处已绑扎完。3.5 接地干线作业条件：支架安装完毕；保护管已预埋；土建抹灰完毕。3.6 支架安装作业条件：结构工作已完成；室外必须有脚手架或爬梯。3.7 防雷引下线暗敷作业条件：利用柱子主筋作下线时，柱子钢筋绑扎完毕。3.8 避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作3.9 避雷网安装作业条件：接地体与引下线已做完；支架安装完毕；具备调直场地和垂直运输条件。3.10 避雷针安装作业条件：接地体及引下线必须做完；需要脚手架处，脚手架搭设完毕；土建结构工程已完，并随结构施工做完预埋件。4施工方法4.1工艺流程：接地体

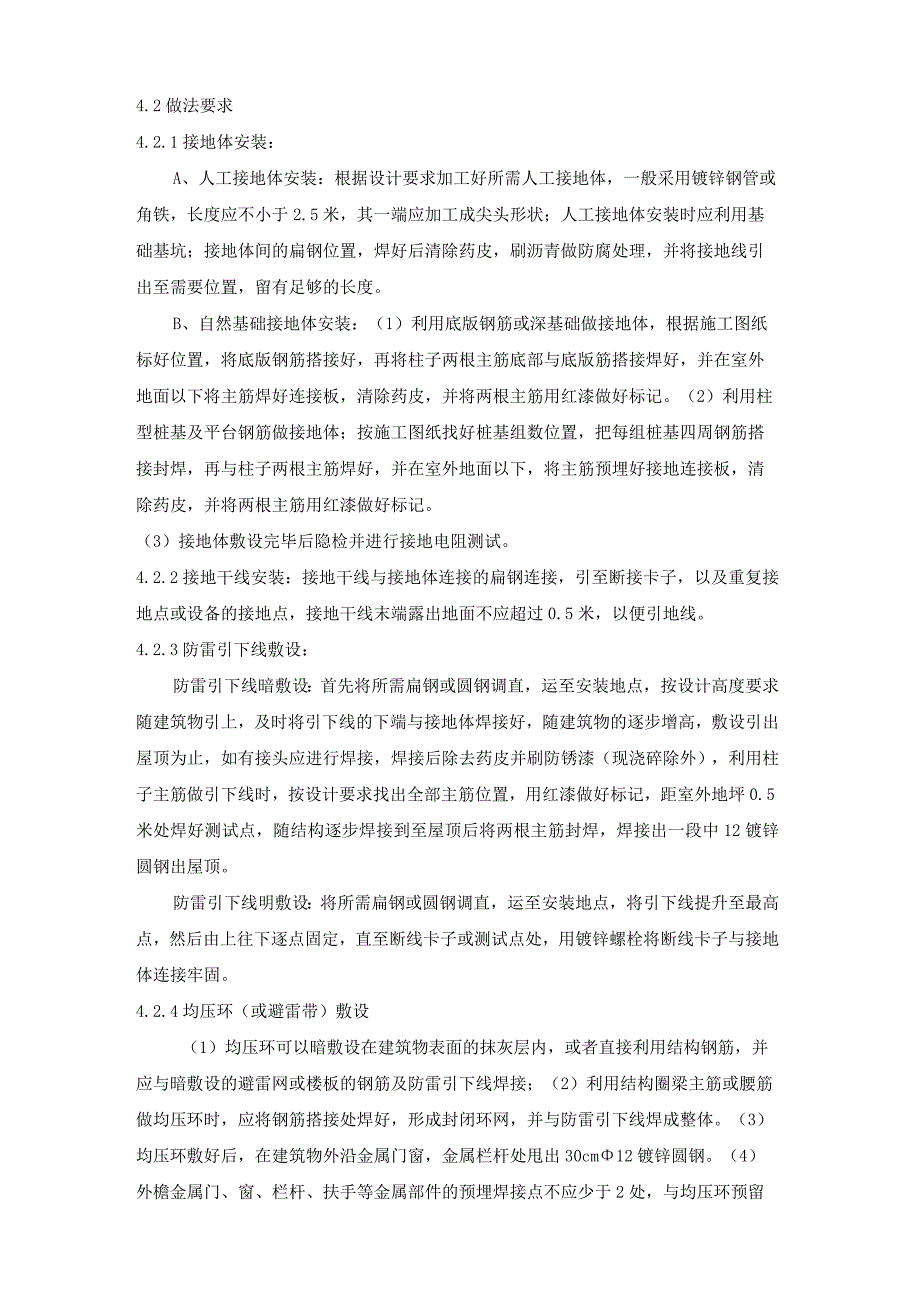

3、安装一接地干线一防雷引下线敷设一均压环（或避雷带）安装一支架安装f避雷网安装f避雷针制作安装f接地电阻测试。4.2做法要求4.2.1接地体安装：A、人工接地体安装：根据设计要求加工好所需人工接地体，一般采用镀锌钢管或角铁，长度应不小于2.5米，其一端应加工成尖头形状；人工接地体安装时应利用基础基坑；接地体间的扁钢位置，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的长度。B、自然基础接地体安装：（1）利用底版钢筋或深基础做接地体，根据施工图纸标好位置，将底版钢筋搭接好，再将柱子两根主筋底部与底版筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用红漆做好
4、标记。（2）利用柱型桩基及平台钢筋做接地体；按施工图纸找好桩基组数位置，把每组桩基四周钢筋搭接封焊，再与柱子两根主筋焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用红漆做好标记。（3）接地体敷设完毕后隐检并进行接地电阻测试。4.2.2接地干线安装：接地干线与接地体连接的扁钢连接，引至断接卡子，以及重复接地点或设备的接地点，接地干线末端露出地面不应超过0.5米，以便引地线。4.2.3防雷引下线敷设：防雷引下线暗敷设：首先将所需扁钢或圆钢调直，运至安装地点，按设计高度要求随建筑物引上，及时将引下线的下端与接地体焊接好，随建筑物的逐步增高，敷设引出屋顶为止，如有接头应进行焊接
5、，焊接后除去药皮并刷防锈漆（现浇碎除外），利用柱子主筋做引下线时，按设计要求找出全部主筋位置，用红漆做好标记，距室外地坪0.5米处焊好测试点，随结构逐步焊接到至屋顶后将两根主筋封焊，焊接出一段中12镀锌圆钢出屋顶。防雷引下线明敷设：将所需扁钢或圆钢调直，运至安装地点，将引下线提升至最高点，然后由上往下逐点固定，直至断线卡子或测试点处，用镀锌螺栓将断线卡子与接地体连接牢固。4.2.4均压环（或避雷带）敷设（1）均压环可以暗敷设在建筑物表面的抹灰层内，或者直接利用结构钢筋，并应与暗敷设的避雷网或楼板的钢筋及防雷引下线焊接；（2）利用结构圈梁主筋或腰筋做均压环时，应将钢筋搭接处焊好，形成封闭环网，并
6、与防雷引下线焊成整体。（3）均压环敷好后，在建筑物外沿金属门窗，金属栏杆处甩出30cm12镀锌圆钢。（4）外檐金属门、窗、栏杆、扶手等金属部件的预埋焊接点不应少于2处，与均压环预留的圆钢焊成整体。4 .2.5支架安装：支架安装尽可能随结构施工预埋支架或铁杆，根据设计要求进行弹线及分档定位；用手锤、鎏子剔洞，洞的大小应里外一致。首先埋注一条直线上的两端支架，然后拉直线埋注其它支架，如用碎支座，将碎支座分档摆好。先在两端支架拉直线，然后将其他支座用砂浆找平找直，如在女儿墙预留有预埋铁件，可将支架直接焊在铁杆上，支架的找直方法同前。5 .2.6避雷网安装：将镀锌扁钢或镀锌圆钢调直，运至楼顶，顺直、敷
7、设、卡固、焊接连成一体，同引下线焊好，焊接的药皮应敲掉，进行局部调直后刷防锈漆或银粉；建筑物屋顶有突出物，这些部位的金属导体必须与避雷网焊成一体；在建筑物的变形缝外应做防雷处理。4.2.7避雷针制作与安装（1）按设计要求的材料所需的长度分上、中、下三节进行下料，如针尖采用钢管制作，可先将上节钢管的一端锯成锯齿形，用手锤收好尖，进行焊缝磨尖，涮剔、然后将另一端与中、下二节钢管找直、焊好。（2）避雷针安装：先将支座钢板的底版固定在预埋的地脚螺栓上，焊上一块肋板，再将避雷针立起、找直、找正后点焊，然后加以校正，焊上其他三块肋板，最后将引下线焊在底板上，清除药皮，刷防锈漆或银粉漆。4.2.8接地电阻测
8、试：在接地体敷设完毕后及竣工验收前，各测试一次接地电阻值，如电阻值不符合设计要求，补打人工接地体或采用化学方法处理。5质量标准技术要求5.1 接地体顶面埋深不应小于0.6米。角钢及钢管接地体应垂直配置。5.2 垂直接地体长度不应小于2.5米，相互间距不小于5米。5.3接地体埋设位置距建筑物位置不宜小于1.5米。5.4 接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青防腐处理。5.5 采用搭接焊时，扁钢搭接长度不小于其宽度的2倍，三个棱边焊，圆钢焊接长度不小于其直径的6倍。双面焊：圆钢与扁钢焊接长度为圆钢直径的
9、6倍5.6扁多则与钢管连接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形与钢管焊接。5.7 接地干线敷设应平直，水平度及垂直度允许偏差2/1000,全长不超过10厘米。5.8 转角处接地干线弯曲半径不得小于扁钢厚度的2倍。5.9 明敷引下线垂直允许偏差2/1000。5.10 引下线必须调直后方可进行敷设，弯曲处不应小于90度，并不得弯成死角。5.11 避雷带明敷时，支架的高度为10-20厘米，其各支点间距不得大于1米。5.12 角钢支架应有燕尾，埋在深度不小于100厘米，扁钢和圆钢支架埋深不小于80厘米；支架安装应牢固，灰浆饱满，横平竖直。5.13 避雷网支架顶部
10、距建筑物表表面以13厘米为宜，支架水平间距不大于1米（碎支座不大于2米）；垂直间距不大于L5米，各种间距均匀，允许偏差30厘米，转角两边的支架距转角中心不大于250毫米。5.14支架应平直，水平度每2米检查段允许偏差3/1000,垂直度每3米检查段允许偏差2/1000,但全长偏差不大于10毫米。5.15 避雷线平直、牢固，不应有高低起伏和弯曲现象，距建筑物应一致，平直度每2米检查段允许偏差3/1000,但全长不超过10厘米。5.16 避雷针弯曲处不得小于90度，弯曲半径不得小于圆钢直径的10倍，如遇变形缝，避雷线应做煨弯补偿。5.17 避雷针采用镀锌钢管做针尖，管壁厚度不小于3毫米，针尖涮锡长
11、度不得小于70毫米。5.18避雷针应垂直安装牢固，垂直度允许偏差为3/1000。5.19测试接地装置的接地电阻值必须符合设计要求。5.20当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理。6成品保护与文明施工6.1 其他工种挖土方时，注意不要碰坏接地体，接地体敷设时，不得随意移动己绑扎好的结构钢筋。6.2 安装支架剔洞时，不应损坏建筑物的结构，支架稳住后，不得碰撞松动。6.3 避雷网安装时，注意不要破坏屋面装修，避雷网敷设完毕后，应避免砸碰6.4 避雷针安装时注意保护土建装修，拆脚手架时，注意不要碰坏避雷针。7环保施工措施防雷与接地安装过程中主要环境因素有噪声、挥发性有毒气体及固体和维修
12、废弃物，采取以下措施进行控制。：7.1 焊条、氧气、乙快等用料的选购应满足施工要求，产品质量应符合国家有关环保规定，运输过程中注意不要磕碰、泄露，以免造成环境污染，甚至造成爆炸等危险事故，对包装用的纸箱、塑料等废弃物须分类回收至垃圾排放点。7.2 使用油漆时，优先选用通过环保认证的油漆，在运输、储存、使用过程中确保密封，防止泄露、遗漏，污染环境。7.3 废油刷、油漆桶、稀料桶、废砂布、废手套等应分类回收处理，严禁直接倒入垃圾池。7.4 为了降低手持电动工具噪声对周围居民的影响，手持电动工具应加强维修，确保其处于良好的工作状态，工作时间一般情况下应安排在白天进行。7.5 使用手持电动工具打磨或切
13、割下来的碎及其它废渣及时清理，装袋并送至指定的垃圾存放点，不得散落、遗撒。7.6 若手持电动工具润滑时使用机油，应在保证润滑效果的前提下按要求勤加、少加，防止机油跑、冒、滴、漏、污染土壤及地面。8安全注意事项8.1 砸接地体钎子时，钎子顶部要采取措施，防止飞刺伤人，锤头要牢固，防止脱落伤人。8.2 电焊时，要戴好防护镜，防止弧光打眼。8.3 用火前，要取得用火证，清理好周围易燃品，设专人看火，准备好消防器材。8.4 剔洞时，要戴好防护镜，防止飞物伤眼。8.5 冷拉圆钢时，卡具要牢固，人离开后开车，发现卡具异常，应立即停止拉伸，防止圆钢松脱或拉断伤人。8.6 利用架子操作，应注意探头板及空隙，防止踩空摔人。8.7 敷设避雷网时，首先必须把避雷线与引下线连好，以便防雷。8.8 雷雨天、五级以上大风天不得屋顶作业。
