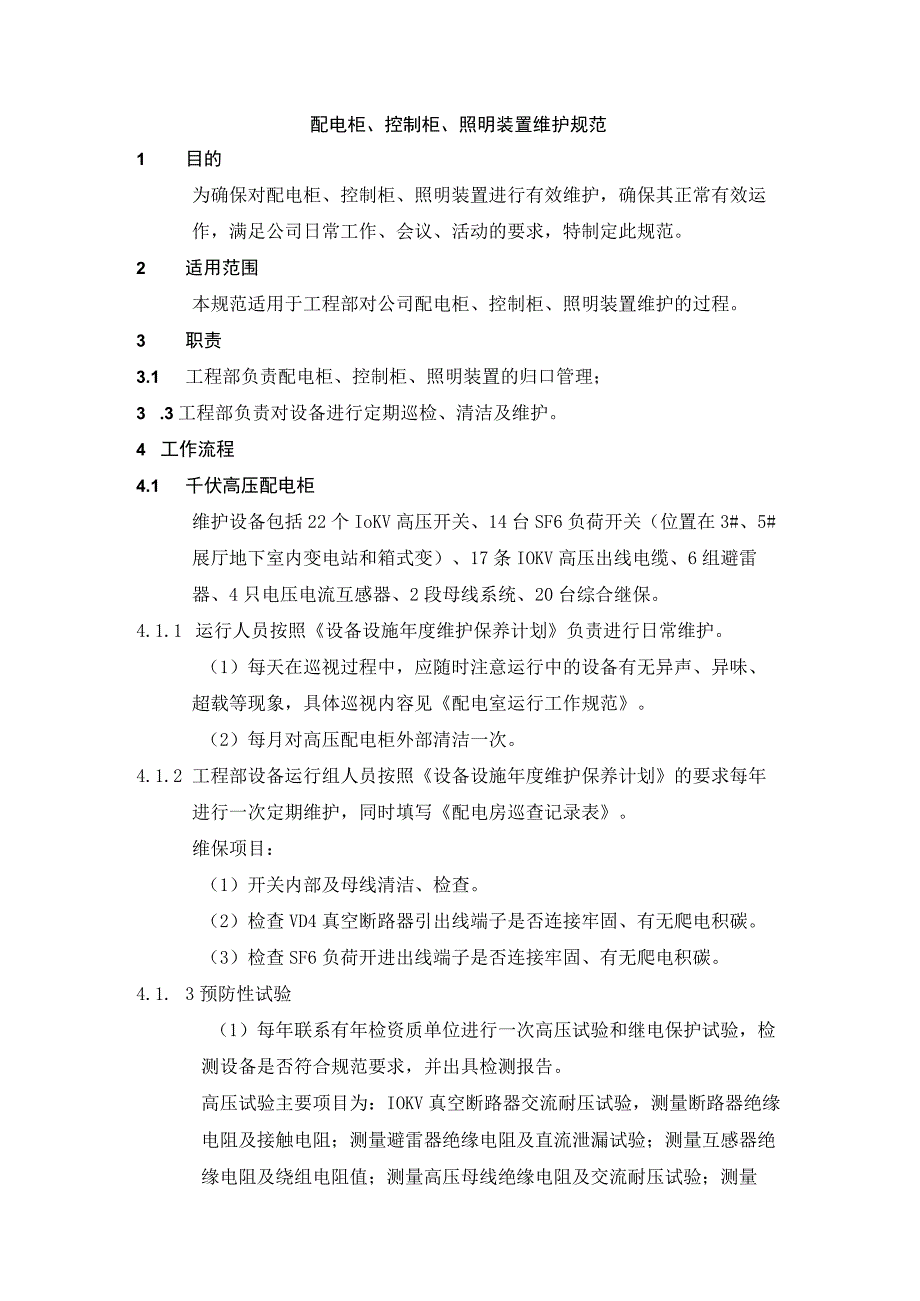

1、配电柜、控制柜、照明装置维护规范1 目的为确保对配电柜、控制柜、照明装置进行有效维护，确保其正常有效运作，满足公司日常工作、会议、活动的要求，特制定此规范。2 适用范围本规范适用于工程部对公司配电柜、控制柜、照明装置维护的过程。3 职责3.1 工程部负责配电柜、控制柜、照明装置的归口管理；3 .3工程部负责对设备进行定期巡检、清洁及维护。4 工作流程4.1 千伏高压配电柜维护设备包括22个IoKV高压开关、14台SF6负荷开关（位置在3#、5#展厅地下室内变电站和箱式变）、17条IOKV高压出线电缆、6组避雷器、4只电压电流互感器、2段母线系统、20台综合继保。4.1.1 运行人员按照设备设施
2、年度维护保养计划负责进行日常维护。（1）每天在巡视过程中，应随时注意运行中的设备有无异声、异味、超载等现象，具体巡视内容见配电室运行工作规范。（2）每月对高压配电柜外部清洁一次。4.1.2 工程部设备运行组人员按照设备设施年度维护保养计划的要求每年进行一次定期维护，同时填写配电房巡查记录表。维保项目：（1）开关内部及母线清洁、检查。（2）检查VD4真空断路器引出线端子是否连接牢固、有无爬电积碳。（3）检查SF6负荷开进出线端子是否连接牢固、有无爬电积碳。4.1. 3预防性试验（1）每年联系有年检资质单位进行一次高压试验和继电保护试验，检测设备是否符合规范要求，并出具检测报告。高压试验主要项目为

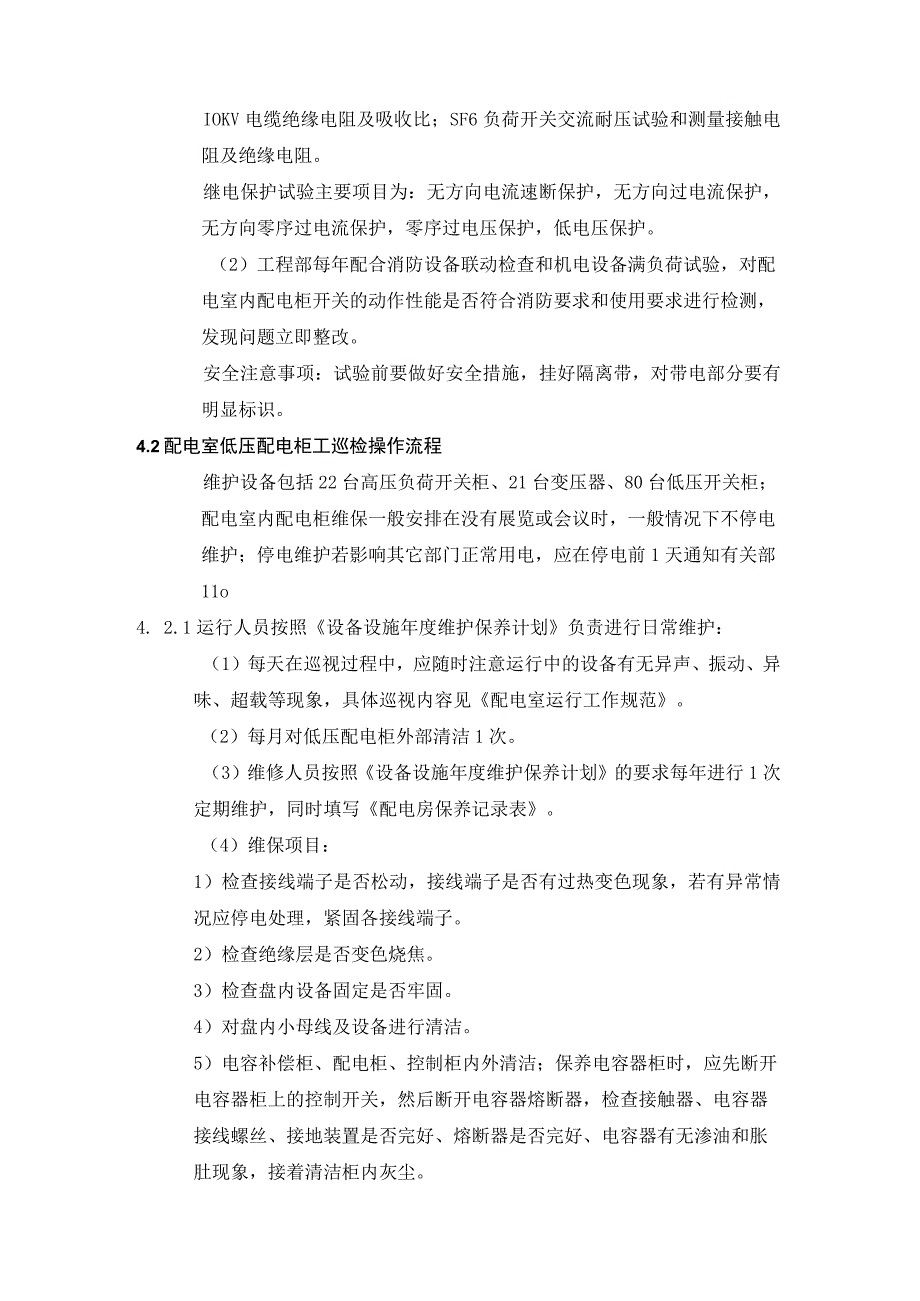

3、：IOKV真空断路器交流耐压试验，测量断路器绝缘电阻及接触电阻；测量避雷器绝缘电阻及直流泄漏试验；测量互感器绝缘电阻及绕组电阻值；测量高压母线绝缘电阻及交流耐压试验；测量IOKV电缆绝缘电阻及吸收比；SF6负荷开关交流耐压试验和测量接触电阻及绝缘电阻。继电保护试验主要项目为：无方向电流速断保护，无方向过电流保护，无方向零序过电流保护，零序过电压保护，低电压保护。（2）工程部每年配合消防设备联动检查和机电设备满负荷试验，对配电室内配电柜开关的动作性能是否符合消防要求和使用要求进行检测，发现问题立即整改。安全注意事项：试验前要做好安全措施，挂好隔离带，对带电部分要有明显标识。4.2配电室低压配电柜
4、工巡检操作流程维护设备包括22台高压负荷开关柜、21台变压器、80台低压开关柜；配电室内配电柜维保一般安排在没有展览或会议时，一般情况下不停电维护；停电维护若影响其它部门正常用电，应在停电前1天通知有关部11o4. 2.1运行人员按照设备设施年度维护保养计划负责进行日常维护：（1）每天在巡视过程中，应随时注意运行中的设备有无异声、振动、异味、超载等现象，具体巡视内容见配电室运行工作规范。（2）每月对低压配电柜外部清洁1次。（3）维修人员按照设备设施年度维护保养计划的要求每年进行1次定期维护，同时填写配电房保养记录表。（4）维保项目：1）检查接线端子是否松动，接线端子是否有过热变色现象，若有异常

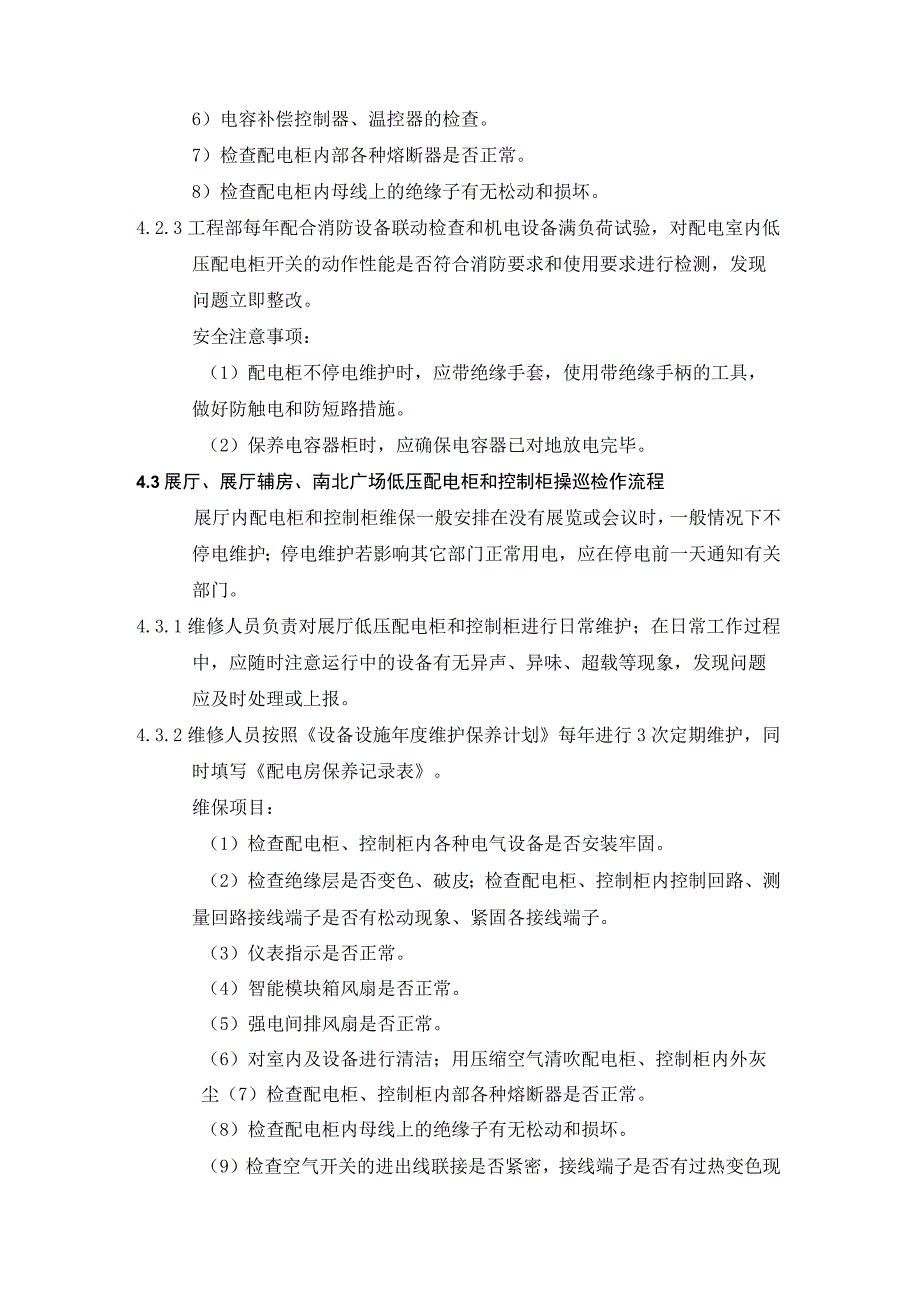

5、情况应停电处理，紧固各接线端子。2）检查绝缘层是否变色烧焦。3）检查盘内设备固定是否牢固。4）对盘内小母线及设备进行清洁。5）电容补偿柜、配电柜、控制柜内外清洁；保养电容器柜时，应先断开电容器柜上的控制开关，然后断开电容器熔断器，检查接触器、电容器接线螺丝、接地装置是否完好、熔断器是否完好、电容器有无渗油和胀肚现象，接着清洁柜内灰尘。6）电容补偿控制器、温控器的检查。7）检查配电柜内部各种熔断器是否正常。8）检查配电柜内母线上的绝缘子有无松动和损坏。4.2.3工程部每年配合消防设备联动检查和机电设备满负荷试验，对配电室内低压配电柜开关的动作性能是否符合消防要求和使用要求进行检测，发现问题立即整
6、改。安全注意事项：（1）配电柜不停电维护时，应带绝缘手套，使用带绝缘手柄的工具，做好防触电和防短路措施。（2）保养电容器柜时，应确保电容器已对地放电完毕。4.3展厅、展厅辅房、南北广场低压配电柜和控制柜操巡检作流程展厅内配电柜和控制柜维保一般安排在没有展览或会议时，一般情况下不停电维护；停电维护若影响其它部门正常用电，应在停电前一天通知有关部门。4.3.1维修人员负责对展厅低压配电柜和控制柜进行日常维护；在日常工作过程中，应随时注意运行中的设备有无异声、异味、超载等现象，发现问题应及时处理或上报。4.3.2维修人员按照设备设施年度维护保养计划每年进行3次定期维护，同时填写配电房保养记录表。维保
7、项目：（1）检查配电柜、控制柜内各种电气设备是否安装牢固。（2）检查绝缘层是否变色、破皮；检查配电柜、控制柜内控制回路、测量回路接线端子是否有松动现象、紧固各接线端子。（3）仪表指示是否正常。（4）智能模块箱风扇是否正常。（5）强电间排风扇是否正常。（6）对室内及设备进行清洁；用压缩空气清吹配电柜、控制柜内外灰尘（7）检查配电柜、控制柜内部各种熔断器是否正常。（8）检查配电柜内母线上的绝缘子有无松动和损坏。（9）检查空气开关的进出线联接是否紧密，接线端子是否有过热变色现象。若有异常情况应停电处理。（10）检查各种操作开关、按钮是否有效（此条停电前做）。（Il）户外配电柜每年进行一次防漏、防腐处
8、理。（12）检查强电间配备的灭火器是否正常。（13）每月检查一次漏电开关运行是否正常，检查内容包括外观检查、试验装置检查、接线检查、信号指示及按扭位置检查，把检查及试验结果记录在配电房保养记录表表。4.3.3工程部每年配合消防设备联动检查和机电设备满负荷试验，对配电室内低压配电柜、控制柜开关的动作性能是否符合消防要求和使用要求进行检测，发现问题立即整改。安全注意事项：低压配电柜、控制柜不停电维护时，应带绝缘手套，使用带绝缘手柄的工具，做好防触电和防短路措施。4.4 设备间低压配电柜和控制柜设备间内配电柜和控制柜维保一般安排在没有展览或会议时，一般情况下不停电维护；停电维护若影响其它部门正常用电
9、，应在停电前一天通知有关部门。1. 4.1工程部分别负责对管辖的设备间低压配电柜和控制柜进行日常维护；在口常工作过程中，应随时注意运行中的设备有无异声、振动、异味、超载等现象，发现问题应及时处理或上报。4. 4.2工程部按照设备设施年度维护保养计划每年进行3次定期维护，同时填写配电房保养记录表。维保项目：（1）查配电柜、控制柜内各种电气设备是否安装牢固。（2）检查绝缘层是否变色、破皮；检查配电柜、控制柜内控制回路、测量回路接线端子是否有松动现象、紧固各接线端子。（3）仪表指示是否正常。（4）对室内及设备进行清洁，用压缩空气清吹配电柜、控制柜内外灰尘（5）检查配电柜、控制柜内部各种熔断器是否正常
10、。（6）检查配电柜内母线上的绝缘子有无松动和损坏。（7）检查空气开关的进出线联接是否紧密，接线端子是否有过热变色现象。若有异常情况应停电处理。（8）操作开关、按钮是否有效（此条停电前做）。（9）每月检查1次漏电开关运行是否正常，检查内容包括外观检查、试验装置检查、接线检查、信号指示及按扭位置检查。5. 4.3工程部每年配合消防设备联动检查和机电设备满负荷试验，对设备间低压配电柜和控制柜开关的动作性能是否符合消防要求和使用要求进行检测，发现问题立即整改。安全注意事项：低压配电柜不停电维护时.，应带绝缘手套，使用带绝缘手柄的工具，做好防触电和防短路措施，作业时应有2人进行。4.5 避雷、防雷、电气
11、接地系统巡检操作流程4.5.1运行人员每周巡视1次，雷雨天气应加强巡视。发现防雷设备出现故障或存在隐患，应立即报告，组织力量进行修理或更换。但是如果在雷雨天气，应尽量避免将防雷设备退出运行，待天气好转，再进行处理。4.5.2维修人员按照设备设施年度维护保养计划负责对避雷、防雷、电气接地系统进行日常维护和1次定期维护，同时填写设备设施保养记录维保项目：防雷器固定座钢板的防腐处理。4.5.3工程部每年联系检测部门进行1次检测，检测设备是否符合规范要求，并出具检测报告。检测项目：（1）主动式防雷器的检测。（2）展厅防雷、电气接地体系统的检测。（3）防雷设备表面干燥、清洁、无污染、无机械损失。（4）检
12、测防雷设备的各种参数，应在安全范围内。（5）检查接地线连接良好，无松脱、断股、锈蚀、机械损失等缺陷。（6）测量接地电阻，不应超过规定值，确保接地良好。4.5.4工程部每年配合消防设备联动检查和机电设备满负荷试验，对避雷、防雷、电气接地系统性能是否符合消防要求和使用要求进行检查，发现问题立即整改，防雷设备的检修保养应尽量不影响供电。4.6展厅地下母线槽及空气开关、地沟和天棚电源维护设备包括8个展厅母线槽、65个空气开关、423处地沟电源、天棚电源；维保一般安排在没有展览或会议时，一般情况下不停电维护；停电维护若影响其它部门正常用电，应在停电前1天通知有关部门。4.6.1设备运行班负责对.展厅地下
13、母线槽及空气开关进行日常维护；在日常工作过程中，应随时注意运行中的设备有无异味、超载等现象，发现问题应及时处理或上报。4. 6.2设备运行班按照设备设施年度维护保养计划每年进行二次定期维护，同时填写设备设施保养记录。维保项目：（1）母线槽上各母线段连接部分的紧固。（2）检查空气开关防潮、防小动物、是否符合使用要求，清洁母线槽。（3）测量母线槽绝缘电阻应符合使用要求。（4）地下室设备通道电控柜的检查、清洁。4.6.3安全注意事项：不停电维护时，应带绝缘手套，使用带绝缘手柄的工具，做好防触电和防短路措施。4.7 照明装置维保一般安排在没有展览或会议时，一般情况下不停电维护。4. 7.1工程部负责对
14、展厅照明装置进行日常维护；在日常工作过程中，应随时观察照明装置有无异常现象，发现问题应及时处理或上报。5. 7.2工程部按照设备设施年度维护保养计划每年进行2次对展厅、登录大厅、走道、楼梯、南北广场等公共部位的照明灯、安全出口灯及路灯等照明设施进行集中维护，同时填写设备设施保养记录。6. 7.3工程部每年配合消防设备联动检查和机电设备满负荷试验，对照明装置是否符合消防要求和使用要求进行检查，发现问题立即整改。4.8 高压配电室、低压变配电室4.8.1工程部运行人员按照设备设施年度维护保养计划负责对高、低压配电室进行日常维护。（1）每天在巡视过程中，应随时注意运行中的设备有无异声、振动、异味、超
15、载等现象，检查分析各电流、电压、电度表的运行计量准确性。具体巡视内容见配电室运行工作规范。（2）每天检查室内各孔洞防小动物措施完好情况。4.8.2维修人员按照设备设施年度维护保养计划的要求每年进行1次定期维护，同时填写配电房巡查记录表和配电房保养记录表。维护项目：（1）每月清扫拖洗室内地板、门窗卫生。（2）绝缘手套、绝缘靴每12个月送检1次，高压测电笔每年送检1次（3）每年进行一次配电柜体及基座、接地线的除锈防腐作业。（4）每年检查维护一次断路器小车、摇柄、接地线等器具。（5）每年对各配电柜标识是否准确有效、模糊不清进行1次检查、整改（6）每个月检查配备的灭火器是否正常。4 .8.3负责运行的人员每年配合公司进行消防安全检查，对是否符合消防要求和使用要求进行检查，发现问题立即整改。5 相关文件配电室运行工作规范6 记录表单6.1 设备设施年度维护保养计划6.2 配电房巡查记录表6.3 配电房保养记录表6.4 设备设施保养记录
