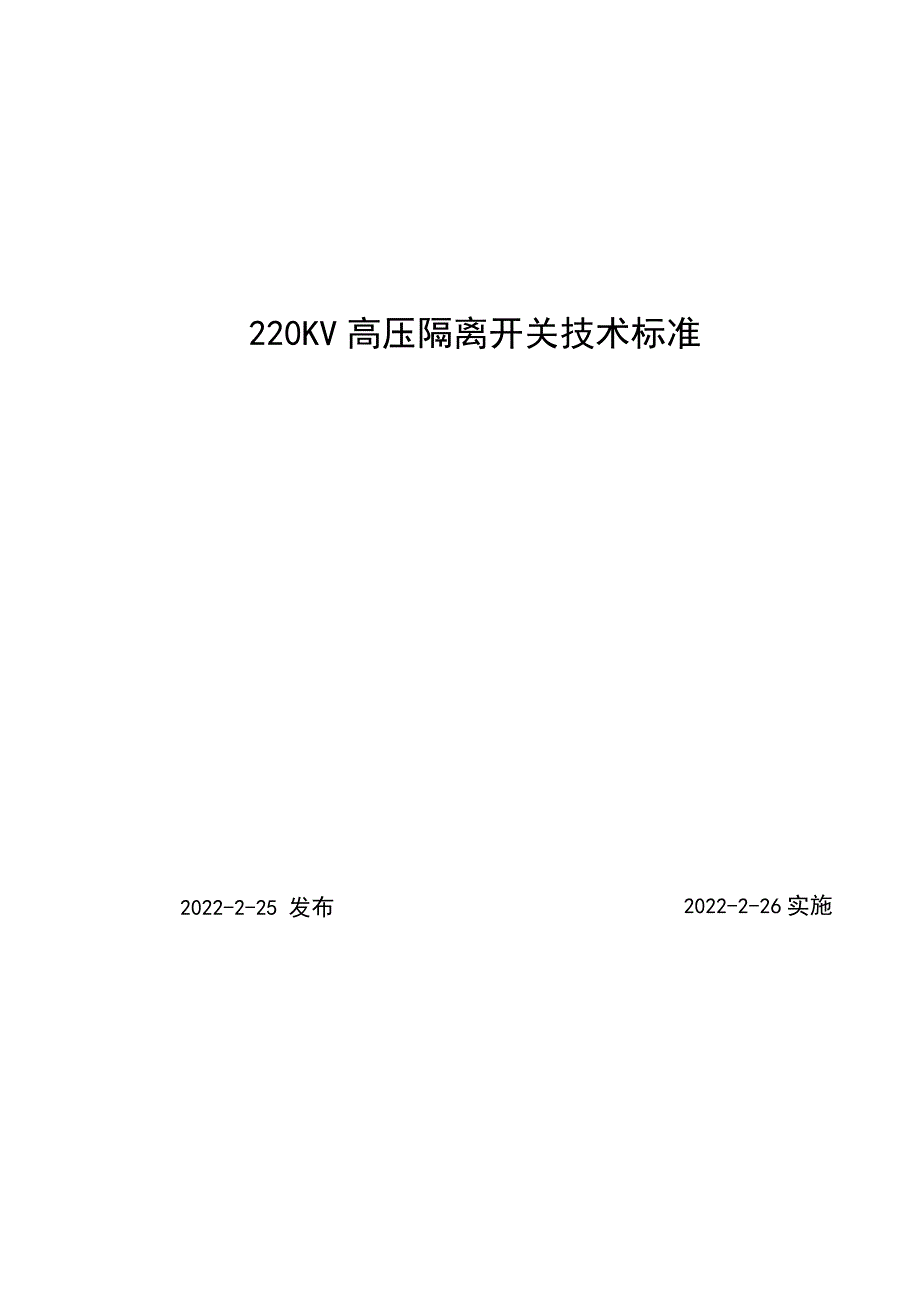

隔离开关技术标准.docx_第1页
第1页 / 共26页

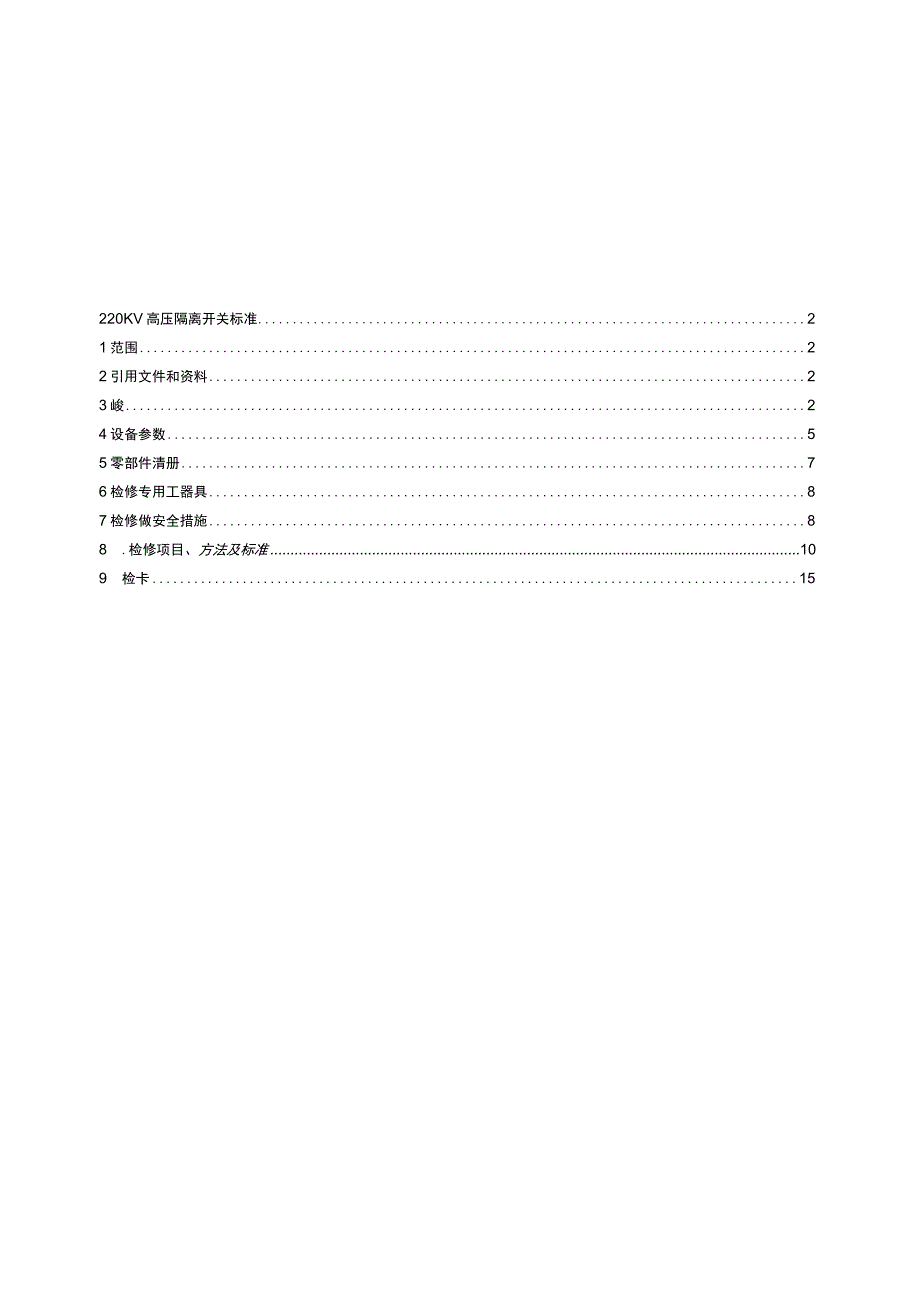

隔离开关技术标准.docx_第2页
第2页 / 共26页

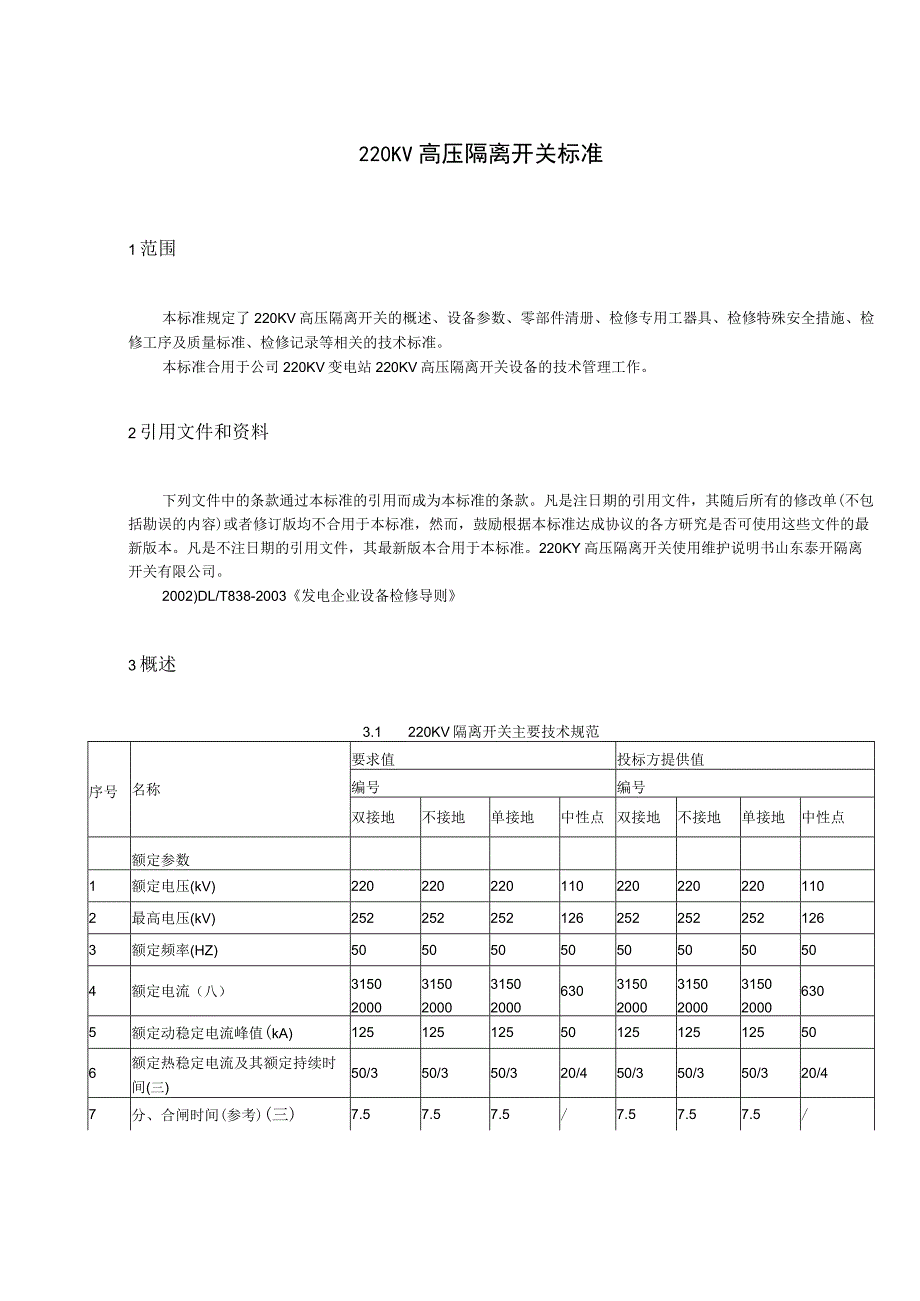

隔离开关技术标准.docx_第3页
第3页 / 共26页
隔离开关技术标准.docx_第4页
第4页 / 共26页
隔离开关技术标准.docx_第5页
第5页 / 共26页
隔离开关技术标准.docx_第6页
第6页 / 共26页
隔离开关技术标准.docx_第7页
第7页 / 共26页
隔离开关技术标准.docx_第8页
第8页 / 共26页
隔离开关技术标准.docx_第9页
第9页 / 共26页
隔离开关技术标准.docx_第10页
第10页 / 共26页
亲,该文档总共26页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《隔离开关技术标准.docx》由会员分享,可在线阅读,更多相关《隔离开关技术标准.docx(26页珍藏版)》请在第壹文秘上搜索。

1、220KV高压隔离开关技术标准2022-2-25 发布2022-2-26实施220KV高压隔离开关标准21范围22引用文件和资料23峻24设备参数55零部件清册76检修专用工器具87检修做安全措施88 .检修项目、方法及标准109 检卡15220KV高压隔离开关标准1范围本标准规定了220KV高压隔离开关的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。本标准合用于公司220KV变电站220KV高压隔离开关设备的技术管理工作。2引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(

2、不包括勘误的内容)或者修订版均不合用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本合用于本标准。220KY高压隔离开关使用维护说明书山东泰开隔离开关有限公司。2002)DL/T838-2003发电企业设备检修导则3概述3.1220KV隔离开关主要技术规范序号名称要求值投标方提供值编号编号双接地不接地单接地中性点双接地不接地单接地中性点额定参数1额定电压(kV)2202202201102202202201102最高电压(kV)2522522521262522522521263额定频率(HZ)50505050505050504额定电

3、流(八)3150200031502000315020006303150200031502000315020006305额定动稳定电流峰值(kA)12512512550125125125506额定热稳定电流及其额定持续时间(三)50/350/350/320/450/350/350/320/47分、合闸时间(参考)(三)7.57.57.5/7.57.57.5/序号名称要求值投标方提供值编号编号双接地不接地单接地中性点双接地不接地单接地中性点8分、合闸平均速度(参考)(Ws)0.3-0.40.30.40.30.4/0.3-0.40.30.40.3-0.4/9额定绝缘水平1)额定工频Imin耐受电压:

4、断口(kV)530530530265530530530265对地(kV)4604604602304604604602302)额定雷电冲击耐受电压峰值(1.2/5OPS):断口(kV)120012001200630120012001200630对地(kV)1050105010505501050105010505503)额定操作冲击耐受电压峰值(250X25OoPs):断口(kV)对地(kV)4)支柱式绝缘子表面最小爬电距离(mm)78127812781239067812781278123906续表名称要求值投标方提供值编号编号双接地不接地单接地中性点双接地不接地单接地中性点开断母线转移电流的能力

5、1)恢复电压(V)300300300/300300300/2)开断电流(八)160016001600/160016001600/3)开断次数(次)100100100/100100100/11开断电容电流值(八)222/222/12开断小电感电流值(八)111/111/13接线端子静负荷1)水平纵相(N)150015001500100015001500150010002)水平横向(N)10001000100075()1000100010007503)垂直(N)12501250125010001250125012501000名称要求值投标方提供值编号编号双接地不接地单接地中性点双接地不接地单接地中

6、性点二隔离开关的结构与型式1型式D型号2)垂直开启式3)水平开启式水平水平水平水平水平水平2是否带接地开关1)双侧带接地开关双接地双接地2)单侧带接地开关单接地单接地3)不带接地开关不接地不接地3操动机构的型式1)型号CJCJCJCSCJCJCJCS2)三相联动或者分相操作三相联动三相联动三相联动三相联动三相联动三相联动3)电动、手动或者其它电动、手动电动、手动电动、手动手动电动、手动电动、手动电动、手动手动4)电动电压(V)AC380AC380AC380AC380AC380AC3805)控制电压(V)AC220AC220AC220AC220AC220AC2204接地开关的操动机构型式人力人力

7、/人力人力/D型号CSGCSGCSG/CSGCSGCSG/2)三相联动或者分相操作三相联动三相联动三相联动三相联动3)电动、手动或者其它手动手动/手动手动/4)电动电压(V)5)控制电压(V)5一次接线端子的型式6辅助触点数目隔离开关1212121212121212接地开关10101010序号设备名称规格型号数量分量备注1220KV隔离开关GW7A-252DW/31504组1.1吨单接地2220KV隔离开关GW7A-252DW/200010组1.1吨单接地3220KV隔离开关GW7A-252DDW/31502组1.1吨双接地4220KV隔离开关GW7A-252DDW/20007组1.1吨双接地

8、5220KV隔离开关GW7A-252W/31502组1.1吨不接地6220KV隔离开关GW7A-252W/200010组1.1吨不接地7中性点隔离开关GW13-126WI/63010组0.15吨中性点3.2结构:本机构系电动机驱动,通过机械减速装置将力矩传递给机构主轴,安装时借助于钢管连接使隔离开关或者接地开关分合闸。机构由电动机、机械减速传动系统、电气控制系统及箱体组成。电动机为三相交流异步机电。机械减速传动系统采用集成的双涡轮蜗杆减速机构,密封式结构,油脂润滑。电气控制系统包括电源开关(低压断路器)、分合闸控制按钮、接触器、热继电器、相序保护器、温湿度控制器、远方就地选择开关、行程开关、辅

9、助开关、加热器、接线端子、照明灯。3.3.工作原理接通电源,分闸时手按分闸按钮将分闸中接触器线圈接通,接触器常开触头闭合,使电动机回路接通,通过机械减速装置将力矩传递给机构输出轴,使其旋转180。或者90。合闸时按合闸按钮,工作原理和分闸相同。除分合闸外,还设有异常情况使用下使用的住手按钮。当发生异常情况时,可即将按住手按钮,机构即将住手工作。4设备参数4.1技术规范(1)系统额定电压:220kV(2)频率:500.4HZ(3)系统电压范围:220-5%-2208%kV(4)系统接地方式:大电流有效接地系统(5)220KV母线三相短路电流:Imax=16.85KAImin=IL84KA3I0m

10、ax=10.163KA3I0min=7.1652KA(6)爬电比距:3.lcmKV4.2 设备执行标准执行的标准IEC129交流隔离开关和接地开关IEC60一高压试验技术GB311高压输变电设备的绝缘配合GBl1022-高压开关设备通用技术条件GB1985一交流隔离开关和接地开关GB2706交流高压电器动热稳定试验方法GB763交流高压电器在长期工作时的发热GB5582-高压电力设备外绝缘污秽等级GB3309-高压开关设备常温下的机械试验GB8287.1高压支柱瓷绝缘子技术条件GB8287.2高压支柱瓷绝缘子尺寸和特性GB/T13601高压开关设备严重冰冻条件下的操作GB11601-高压电器设

11、备无线电干扰测试方法DUT5136-2001-火力发电厂、变电所二次接线设计技术规程4.3 隔离开关额定参数(1)系统标称电压22OkV(2)最高工作电压252kV(3)额定电流进线和母联间隔:3150A整流变压器间隔:200OA动力变压器间隔:20OOA(4)额定短路热稳定电流(持续3s)50kA(rms)(5)额定峰值耐受电流125kA(峰值)(6)耐受电压(7)1.2/50s雷电冲击耐受电压1)相对地1050kV(峰值)2)断口间1200kV(峰值)(8)Imin工频耐受电压D相对地460kV(有效值)2)断口间530kV(有效值)(9)分、合闸时间7.5ls(10)分、合闸平均速度0.30.4ms(11) 隔离开关小电容和小电感电流开合能力(在最大运行电压下)1) 电感电流1.0A2) 电容电流2.OA(12) 机械寿命(连续操作不需任何机械调整)3000次(13) 瓷绝缘爬电比距(按最高工作电压计算)3.Icm/kV4.4设备技术材料隔离开关和接地开关及额定电流2000A以上的隔离开关和接地开关,其操动机构连续操作次数为3000次。使用寿命:30年
