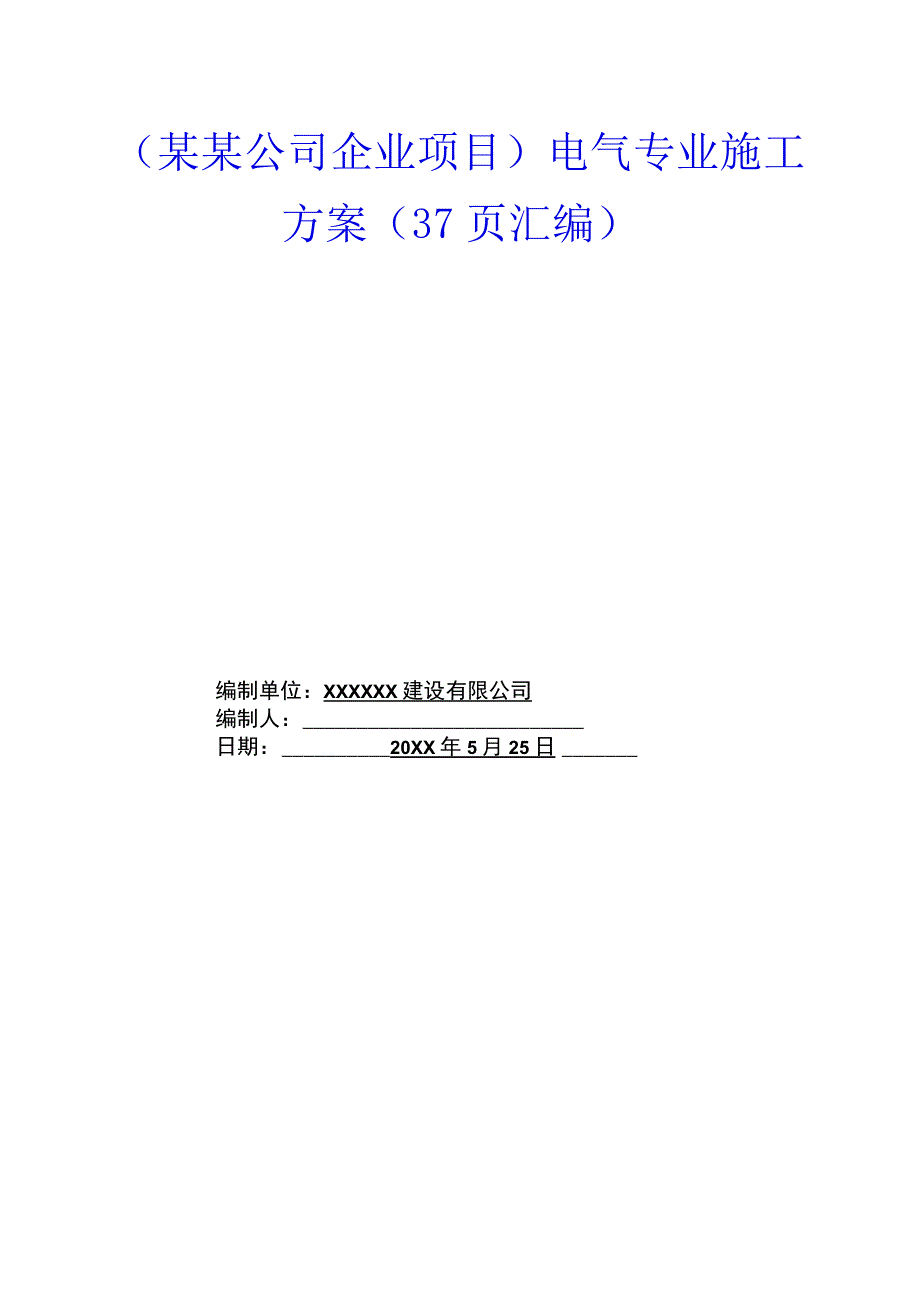

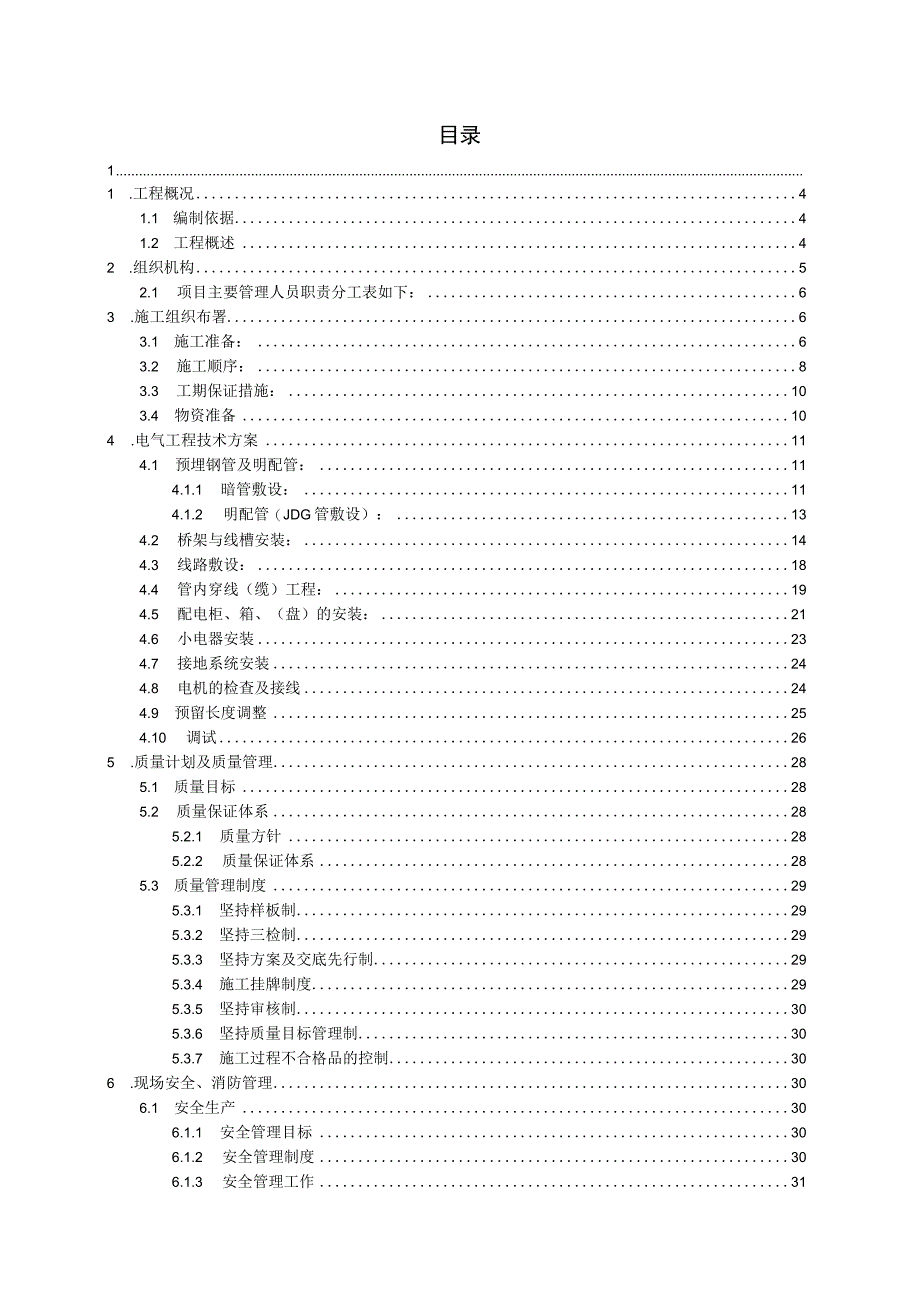

1、（某某公司企业项目）电气专业施工方案（37页汇编）编制单位：XXXXXX建设有限公司编制人：日期：20XX年5月25日目录11 .工程概况41.1 编制依据41.2 工程概述42 .组织机构52.1 项目主要管理人员职责分工表如下：63 .施工组织布署63.1 施工准备：63.2 施工顺序：83.3 工期保证措施：103.4 物资准备104 .电气工程技术方案114.1 预埋钢管及明配管：114.1.1 暗管敷设：114.1.2 明配管（JDG管敷设）：134.2 桥架与线槽安装：144.3 线路敷设：184.4 管内穿线（缆）工程：194.5 配电柜、箱、（盘）的安装：214.6 小电器安装
2、234.7 接地系统安装244.8 电机的检查及接线244.9 预留长度调整254.10 调试265 .质量计划及质量管理285.1 质量目标285.2 质量保证体系285.2.1 质量方针285.2.2 质量保证体系285.3 质量管理制度295.3.1 坚持样板制295.3.2 坚持三检制295.3.3 坚持方案及交底先行制295.3.4 施工挂牌制度295.3.5 坚持审核制305.3.6 坚持质量目标管理制305.3.7 施工过程不合格品的控制306 .现场安全、消防管理306.1 安全生产306.1.1 安全管理目标306.1.2 安全管理制度306.1.3 安全管理工作316.2
3、现场消防安全措施316.2.1 现场安全措施327 .成品保护与文明施工327.1 电气系统的成品保护327.1.1 安装阶段：327.2 文明施工338 .应急处置措施348.1 应急预案工作流程348.2 组织机构348.2.1 应急指挥部组织机构图358.2.2 应急小组职责分工358.2.3 应急小组联系信息358.2.4 物资配置368.3 应急救援措施368.3.1 触电事故368.3.2 人员伤害事故368.4 最佳救援路线图371工程概况1.1 编制依据表LI-I木工程执行现行有关国家、行业、企业、地方规范标准一览表序号类别规范、规程名称编号1国家行业规范民用建筑设计统一标准2
4、供配电系统设计规范3建筑物防雷设计规范4通用用电设备配电设计规范5建筑设计防火规范6消防应急照明和疏散指示系统技术标准7建筑节能与可再生能源利用通用规范8汽车库、修车库、停车场设计防火规范9民用建筑电气设计标准10电力工程电缆设计标准11建筑照明设计标准12行业图集标准江苏省绿色建筑设计标准13办公建筑设计标准14企业管理文件建设有限公司技术管理手册15建设有限公司技术管理手册16建设有限公司技术管理手册17合同工程总承包合同1.2 工程概述表1.2-1建设概况工程名称产业园项目工程性质厂房建设规模工程地址XXXX路北、XXXX路东。合同价格总建筑面积建设单位XXXX集团有限公司合同要求质量合
5、格设计单位XXXXX设计研究院有限公司工期600日历天勘察单位XXXXX地质工程勘察院安全零事故、零伤亡监理单位XXXXX管理咨询有限责任公司文明施工施工安全标准化星级工地总承包单位XXXXX城市建设有限公司质量安全监督单位XXXXX建设工程质量安全监督站主要功能或用途是在原有工业厂区基础上新建和改造的为光电产业相关产业链公司提供载体的新型产业园区承包范围桩基、围护、主体结构、钢结构、幕墙、粗装修、机电安装、外立面改造、二次结构改造等电气工程设计概况（电气设计图纸入后附图）1.2.1电气工程主要有供配电系统、照明系统、应急照明系统、防雷系统、接地及电气安全措施、消防设备电源监控系统、电气火灾监
6、控系统、绿色建筑电气设计、电气抗震设计（供配电系统、消防设备电源监控系统、电气火灾监控系统不在本次方案范围内）。1.2.2本工程供电电源由本场区IOkV开闭所引来两路IOkV高压电源，经电缆沿托盘直接敷设至1#楼一层东侧及地下1层两个变配电室。高压系统为单母线分段，两路IOkV电源分别供给两台63OkVA干式变压器，低压系统为单母线分段运行，由低压配电室配出的电缆干线室内部分均沿电缆桥架明敷至电缆竖井和各供电点，室外部分均采用玻纤增强塑料管埋地敷至电缆竖井和各供电点。1.2.3建筑物竖向供配电设在强电间竖井内。工业动力配电干线、空调配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱
7、引至各层配电箱。由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用桥架及托盘敷设，出桥架后预埋钢管在顶板及墙内敷设。1.2.4防雷接地系统：本工程1#4#楼按二级防雷设防，6#楼按三级防雷设防，采用TN-S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求接地电阻不大于1Q。2 .组织机构图2组织架构图国三中心（设计.技术，果P）Iag管理支持系统办公 (IA)安全总13ts合管戏员媒合生机II管理员安全工|K 1 安全主管 丁 Iglll工|师资料员 I 试IMll工Ial。| ll|工|S 丁 技术工|绮 I 技术主菅 一Iigl务主l
8、l机电工|师 T机电经理 T工 劳务lll员土 计划工程师 I 土 业工整.项目管理层分包VSS2.1 项目主要管理人员职责分工表如下：表211-1项目主要管理人员及职责分工表序号管理职务姓名职责和权限1项目经理负责项目全面管理工作2项目总工负责项目的全面技术管理工作3商务经理负责项目商务部整体工作4生产经理负责项目施工生产工作5质量总监负责项目质量管理工作6安全总监负责现场安全管理工作7物资主管负责物资供应8机电主管负责施工现场机电安装及临水临电管理工作9机电商务负责机电安装成本核算及造价管理工作3 .施工组织布署3.1 施工准备：1、熟悉图纸资料，弄清设计的设计内容，对图中选用的电气设备和
9、主要材料进行统计，注意图纸中提出的施工要求。2、熟悉建筑电气工程中的技术规定（1）进行技术交底，弄清技术要求、技术标准和施工方法；（2）根据施工现场的特点进行安全总交底和专项的安全技术交底;表3.11准备施工机具材料（包括但不限于以下）:序号名称单位机具型号数量进场时间备注1砂轮切割机台J3G2-400420XX.4.102电动套丝机台QT2-AL(AW)620XX.4.103磨光机台90100A220XX.4.104电焊机台BX5、BX6、BX7520XX.4.105液压煨弯器台DN20、DN25、DN32220XX.4.106电锤GBH-2-26E2020XX.4.107台钻台Z41162
10、20XX.4.108手电钻台B560/BE5601020XX.4.109绝缘摇表MOEN-1300C620XX.4.1010万用表台VC8901A620XX.4.10Il云石机台CMC-14-110320XX.4.1012电缆压接钳把YW-400620XX.5.1013接地摇表台ZC29220XX.4.1014校线器套ZC11-ZCC15420XX.5.1015压力钳及案子套620XX.4.1016液压开孔器套BESYK-8/15320XX.4.1017套筒板手套620XX.4.1018倒链个2t2020XX.5.1019钢锯把2020XX.4.1020水平尺把1520XX.4.1021线坠个
