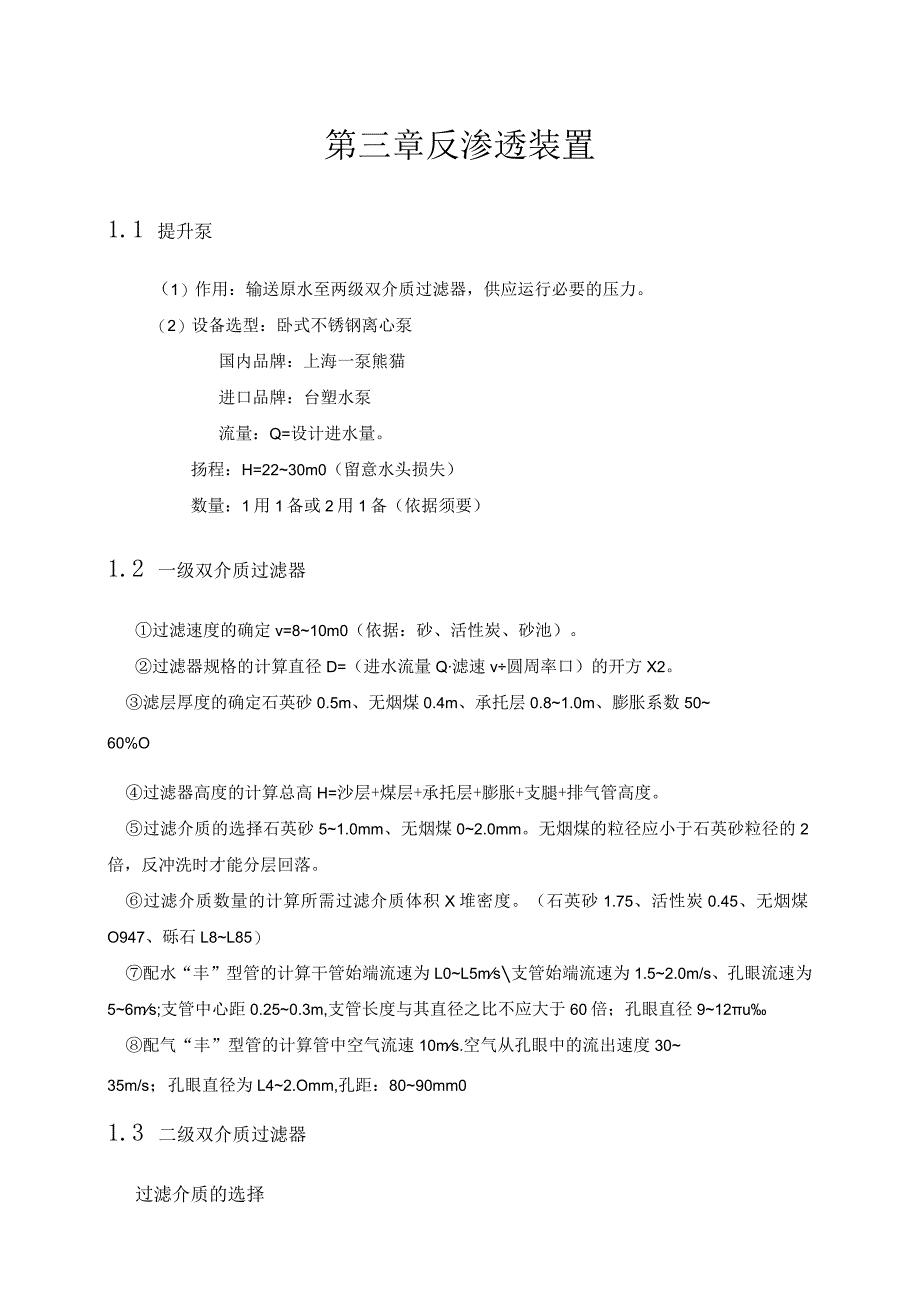

RO简明设计手册要点.docx_第1页
第1页 / 共13页

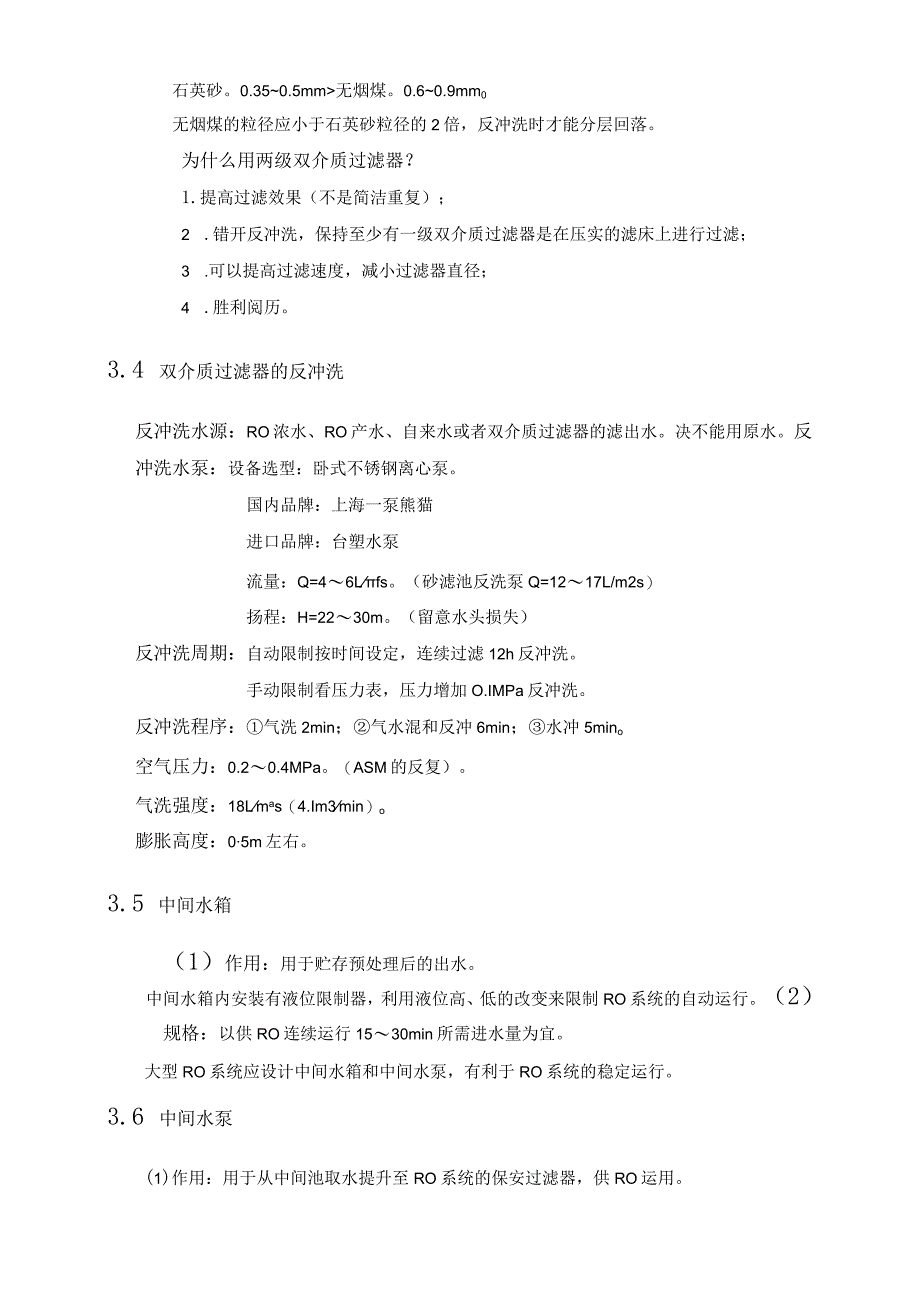

RO简明设计手册要点.docx_第2页
第2页 / 共13页

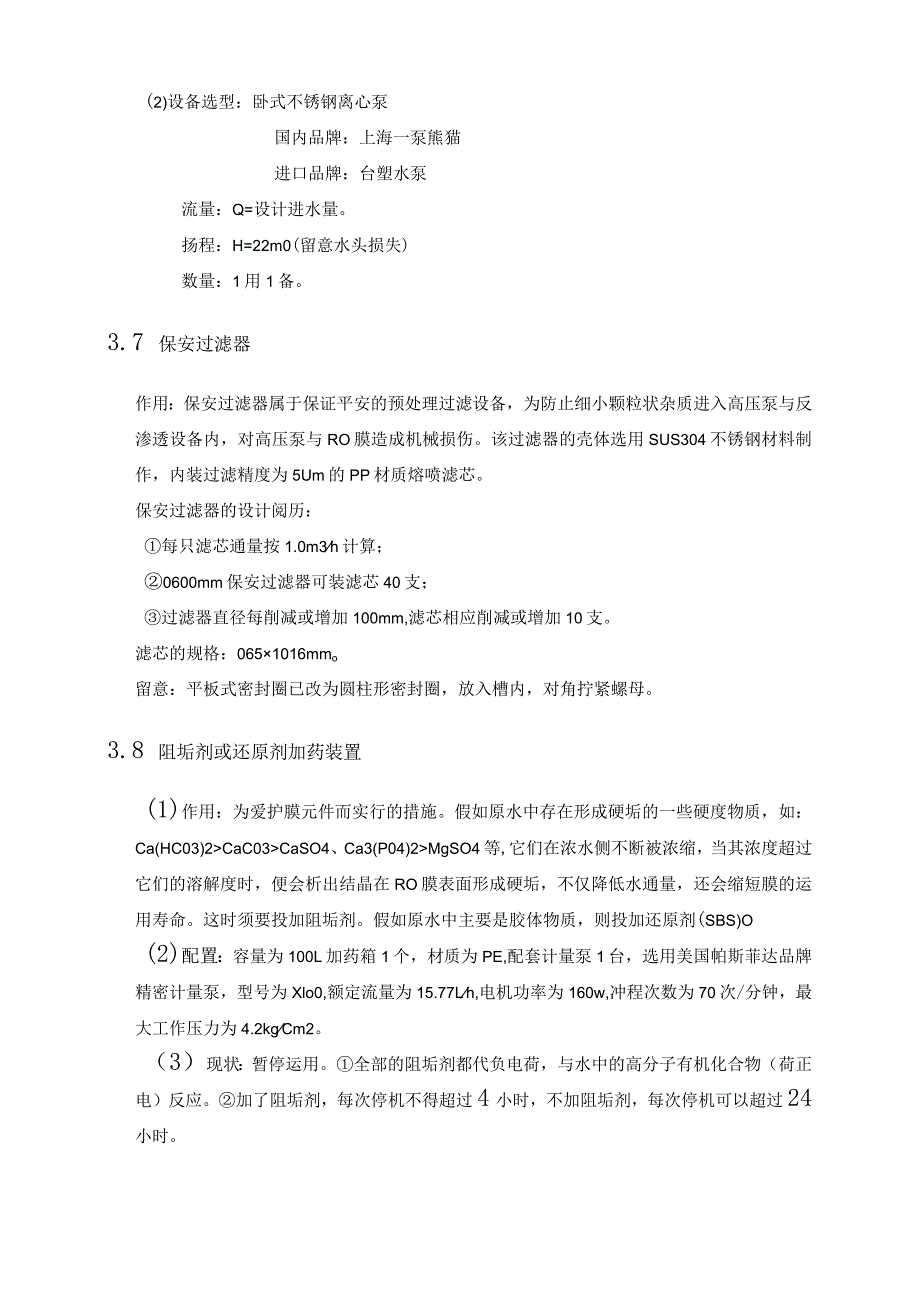

RO简明设计手册要点.docx_第3页
第3页 / 共13页
RO简明设计手册要点.docx_第4页
第4页 / 共13页
RO简明设计手册要点.docx_第5页
第5页 / 共13页
RO简明设计手册要点.docx_第6页
第6页 / 共13页
RO简明设计手册要点.docx_第7页
第7页 / 共13页
RO简明设计手册要点.docx_第8页
第8页 / 共13页
RO简明设计手册要点.docx_第9页
第9页 / 共13页
RO简明设计手册要点.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《RO简明设计手册要点.docx》由会员分享,可在线阅读,更多相关《RO简明设计手册要点.docx(13页珍藏版)》请在第壹文秘上搜索。

1、第三章反渗透装置1.1 提升泵(1)作用:输送原水至两级双介质过滤器,供应运行必要的压力。(2)设备选型:卧式不锈钢离心泵国内品牌:上海一泵熊猫进口品牌:台塑水泵流量:Q=设计进水量。扬程:H=2230m0(留意水头损失)数量:1用1备或2用1备(依据须要)1.2 一级双介质过滤器过滤速度的确定v=810m0(依据:砂、活性炭、砂池)。过滤器规格的计算直径D=(进水流量Q滤速v圆周率口)的开方X2。滤层厚度的确定石英砂0.5m、无烟煤0.4m、承托层0.81.0m、膨胀系数5060%O过滤器高度的计算总高H=沙层+煤层+承托层+膨胀+支腿+排气管高度。过滤介质的选择石英砂51.0mm、无烟煤0

2、2.0mm。无烟煤的粒径应小于石英砂粒径的2倍,反冲洗时才能分层回落。过滤介质数量的计算所需过滤介质体积X堆密度。(石英砂1.75、活性炭0.45、无烟煤O947、砾石L8L85)配水“丰”型管的计算干管始端流速为L0L5ms支管始端流速为1.52.0m/s、孔眼流速为56ms;支管中心距0.250.3m,支管长度与其直径之比不应大于60倍;孔眼直径912u配气“丰”型管的计算管中空气流速10ms.空气从孔眼中的流出速度3035m/s;孔眼直径为L42.Omm,孔距:8090mm01.3 二级双介质过滤器过滤介质的选择石英砂。0.350.5mm无烟煤。0.60.9mm0无烟煤的粒径应小于石英砂

3、粒径的2倍,反冲洗时才能分层回落。为什么用两级双介质过滤器?1.提高过滤效果(不是简洁重复);2 .错开反冲洗,保持至少有一级双介质过滤器是在压实的滤床上进行过滤;3 .可以提高过滤速度,减小过滤器直径;4 .胜利阅历。3.4 双介质过滤器的反冲洗反冲洗水源:RO浓水、RO产水、自来水或者双介质过滤器的滤出水。决不能用原水。反冲洗水泵:设备选型:卧式不锈钢离心泵。国内品牌:上海一泵熊猫进口品牌:台塑水泵流量:Q=46Lfs。(砂滤池反洗泵Q=1217L/m2s)扬程:H=2230m。(留意水头损失)反冲洗周期:自动限制按时间设定,连续过滤12h反冲洗。手动限制看压力表,压力增加O.IMPa反冲

4、洗。反冲洗程序:气洗2min;气水混和反冲6min;水冲5mino空气压力:0.20.4MPa。(ASM的反复)。气洗强度:18Lmas(4.Im3min)o膨胀高度:05m左右。3.5 中间水箱(1)作用:用于贮存预处理后的出水。中间水箱内安装有液位限制器,利用液位高、低的改变来限制RO系统的自动运行。(2)规格:以供RO连续运行1530min所需进水量为宜。大型RO系统应设计中间水箱和中间水泵,有利于RO系统的稳定运行。3.6 中间水泵(1)作用:用于从中间池取水提升至RO系统的保安过滤器,供RO运用。(2)设备选型:卧式不锈钢离心泵国内品牌:上海一泵熊猫进口品牌:台塑水泵流量:Q=设计进

5、水量。扬程:H=22m0(留意水头损失)数量:1用1备。3.7 保安过滤器作用:保安过滤器属于保证平安的预处理过滤设备,为防止细小颗粒状杂质进入高压泵与反渗透设备内,对高压泵与RO膜造成机械损伤。该过滤器的壳体选用SUS304不锈钢材料制作,内装过滤精度为5Um的PP材质熔喷滤芯。保安过滤器的设计阅历:每只滤芯通量按1.0m3h计算;0600mm保安过滤器可装滤芯40支;过滤器直径每削减或增加100mm,滤芯相应削减或增加10支。滤芯的规格:0651016mmo留意:平板式密封圈已改为圆柱形密封圈,放入槽内,对角拧紧螺母。3.8 阻垢剂或还原剂加药装置(1)作用:为爱护膜元件而实行的措施。假如

6、原水中存在形成硬垢的一些硬度物质,如:Ca(HC03)2CaC03CaSO4、Ca3(P04)2MgSO4等,它们在浓水侧不断被浓缩,当其浓度超过它们的溶解度时,便会析出结晶在RO膜表面形成硬垢,不仅降低水通量,还会缩短膜的运用寿命。这时须要投加阻垢剂。假如原水中主要是胶体物质,则投加还原剂(SBS)O(2)配置:容量为100L加药箱1个,材质为PE,配套计量泵1台,选用美国帕斯菲达品牌精密计量泵,型号为Xlo0,额定流量为15.77Lh,电机功率为160w,冲程次数为70次/分钟,最大工作压力为4.2kgCm2。(3)现状:暂停运用。全部的阻垢剂都代负电荷,与水中的高分子有机化合物(荷正电)

7、反应。加了阻垢剂,每次停机不得超过4小时,不加阻垢剂,每次停机可以超过24小时。3.9 高压泵(1)作用:高压泵是RO主机的动力设备。(2)设备选型:不锈钢立式多级离心泵。品牌:采纳意大利罗瓦拉公司生产的罗瓦拉不锈钢立式多级离心泵(或同类产品),材质SUS304。在泵进、出水口设计有低、高压爱护开关,同时,高压泵还配套一个旁路电动阀,可以调整高压泵出水的流量和压力。流量:Q=设计进水量。扬程:H=220mo(3)配套设备:高压泵限制柜,变频启动装置。3.10反渗透主机设计(1)设计参数:反渗透技术是一种节能、高效、无污染和好用性强的高新技术。其核心是RO膜组件。本公司工业废水处理回用系统采纳的

8、是(CSM)韩国世韩化学公司生产的抗污染反渗透膜元件。主要设计参数:温度25PH7系统回收率50-75%系统脱盐率297%产水流量1217L11)2h(加PAM取下限、不加PAM取上限)(注:大水坑按16Lmah设计、ASM按16.5Lm2h设计、松岗按14.5Lm2h设计、中山皆列土按24L11fh设计)(2)膜元件数量计算设计进水量X系统回收率膜元件数量W设计产水流量X单支膜面积(3)压力容器数的计算元件数量除以每只压力容器可安装的元件数量。产地:常州鹏宇。(4)段的计算依据回收率的要求,设计段的数量。2段设计排列比:2:1(比亚迪、华南五金)或4:2(ASM、大水坑)或3:2(富士康2期

9、WLBG)。3段设计排列比3:2:1(皆列士)或4:2:1或8:4:2或16:8:4(松岗)。由多少只压力容器串联在一起就确定了段数,而每一段都有肯定数量的压力容器并联组成。系统回收率越高,进水水质越差,系统就应当越长,即串联的元件就应当越多。串联元件的数量与系统回收率和段数的关系系统回收()串联元件的数量含6元件压力容器的段数40606170801228590183(5)机架的计算长=膜壳长度-O.5m。宽=单排膜壳0.8m;双排膜壳1.4m;三排膜壳2.0m;四排膜壳2.6m。高=三层L48m;四层=1.78m。产地:金达莱。(6)流量计阅历确定在线监测产水流量和浓水流量。产水流量计规格:

10、(进水流量+产水流量)/2数量:1支;浓水流量计1支,规格同上或略小。产地:余姚银环。(7)压力表的确定在线监测系统各段的进水压力和浓水压力。压力气程:03.OMPa,面板式安装。2段系统3支表,3段系统4支表。产地:上海。(8)电导率的确定在线监测系统进水和产水中,导电离子数量的改变。数量:2支。型号:CM-230O量程分3档:0-20、0-200、0-2000。依据须要设定。产地:上海。3.11 自动冲洗系统的设计膜元件的污堵或结垢都是在停机状态下发生的,自动冲洗的作用:停机时用清洁水把膜里的浓缩水置换掉。自动清洗系统3.12 自动冲洗程序当贮水池水位降到低位时,系统打算停机。安装在产水总

11、管上的电动阀(1#)、安装在一段进入二段的总管上的电动阀(2#)通电关闭,同时开启安装在一段产水管上支管上的电动阀(3#)及安装在一段浓水总管泄流管上的电动阀(4#);延时60秒,高压泵旁路电动阀(5#)通电开启(降压);再延时30秒,电动阀(3#)关闭;再延时60秒,高压泵断电停止、旁路电动阀(5#)通电关闭,同时电动阀(4#)通电关闭,系统停机。3.13 化学清洗系统的设计(1)化学清洗流程化学清洗水箱化学清洗水泵IRO膜组件化学清洗过滤器(2)Ro清洗水箱作用:用于配制RO清洗液(设高、低位浮球液位限制仪,高液位报警,低液位自动停止清洗泵工作,以免水泵空运转损坏)。容积计算:每支8040

12、膜元件配药34L,严峻污染时配药55L。药洗过滤器的容积。管道的容积。加起来就是清洗水箱的容积。材质:5t以下用PE制造,5t以上可用FRP制造。数量:每套RO系统必需配置一台清洗水箱,多套RO系统也可共用一台清洗水箱。(3)药洗过滤器的设计作用:防止从Ro膜中清洗出的污染物重新进入膜组件内损坏RO膜,壳体选用不锈钢(SUS304)制作。内装511的PP质熔喷滤芯。滤芯规格:o65X1016mm。设计计算:与保安过滤器相同。(4)化学清洗水泵的设计作用:输送清洗液至反渗透装置。设备选型:不锈钢多级离心泵1台,设计流量:Q=810m3hX压力容器数量。设计扬程:H=4045m。3.14连接管材管

13、件的设计高压部分:不锈钢管制造。高压泵出水到浓水流量计之前。包括管、阀、管件。低压部分:PVCT制造。RO系统产水管道及化学清洗管道,包括管、阀、管件。3.15其它设计计算(1)一般压力表:量程0LOMPa,4只。一级双介质过滤器、二级双介质过滤器、保安过滤器、药洗过滤器各1只。(2)快装接头:安装高压压力表必需的接头。每个压力表2个接头。(3)高压软管:约20m。(4)止回阀:每台泵的出口处,均须安装止回阀。(5)采样阀:与压力容器数相等。(6)液位限制开关:选用干簧管式,水箱中运用。(7)引水罐:凡泵安装在地面,而从地下水池吸水的,均须安装引水罐。(8)原水流量计:凡没设计中间水池和中间水

14、泵的系统,提升泵出水口必需设计流量计1只。(9)调整阀:系统浓水管(浓水流量计下方)必需设计调整阀1只。(10)高、低压爱护开关:各1只。3. 16电控系统设计电控柜:1台。含PLC限制系统。仪表盘:1台。金达莱制造。第四章反渗透膜元件安装与操作管理4.1膜元件安装(1) .冲洗膜壳,用预处理水冲洗30分钟。(2) .当心取出膜元件,检查盐水密封圈位置和方向是否正确。盐水密封圈开口面对进水方向。(3) .将膜元件不带盐水密封圈的一端从膜壳进水端平行地推入,直到元件露在膜壳进水端外面约30mm左右。留意:必需始终从膜壳进水端安装元件。(4) .将元件间连接内接头插入元件产水中心管内,在安装接头前

15、,可用预处理水润湿接头“0”形圈。(5) 其次支膜元件,同样检查盐水密封圈位置和方向是否正确,并让第一支元件上的内接头插入元件产水中心管内,然后,平行推入膜壳内直到其次支膜元件露在膜壳进水端外面约30mm左右。(6) .重复上述动作,将全部元件装入膜壳。转移到浓水端,在第一支元件产水中心管上安装元件内接头。(7) .在膜壳浓水端安装止推环。(8) .按以下步骤安装浓水端的端板: .检查元件适配器(元件与端板间的过渡接头,俗称手榴弹)上的“0”形圈,将元件适配器插入浓水端板内,应细致定位浓水端端板,对准元件内接头将浓水端板组合件平行推入压力容器。 .旋转调整浓水端板组合件,使之与外部连接管对准。 .安装端板卡环。(9) .从进水侧将膜元件推向浓水侧直到第一支膜元件与浓水端板坚固的接触
