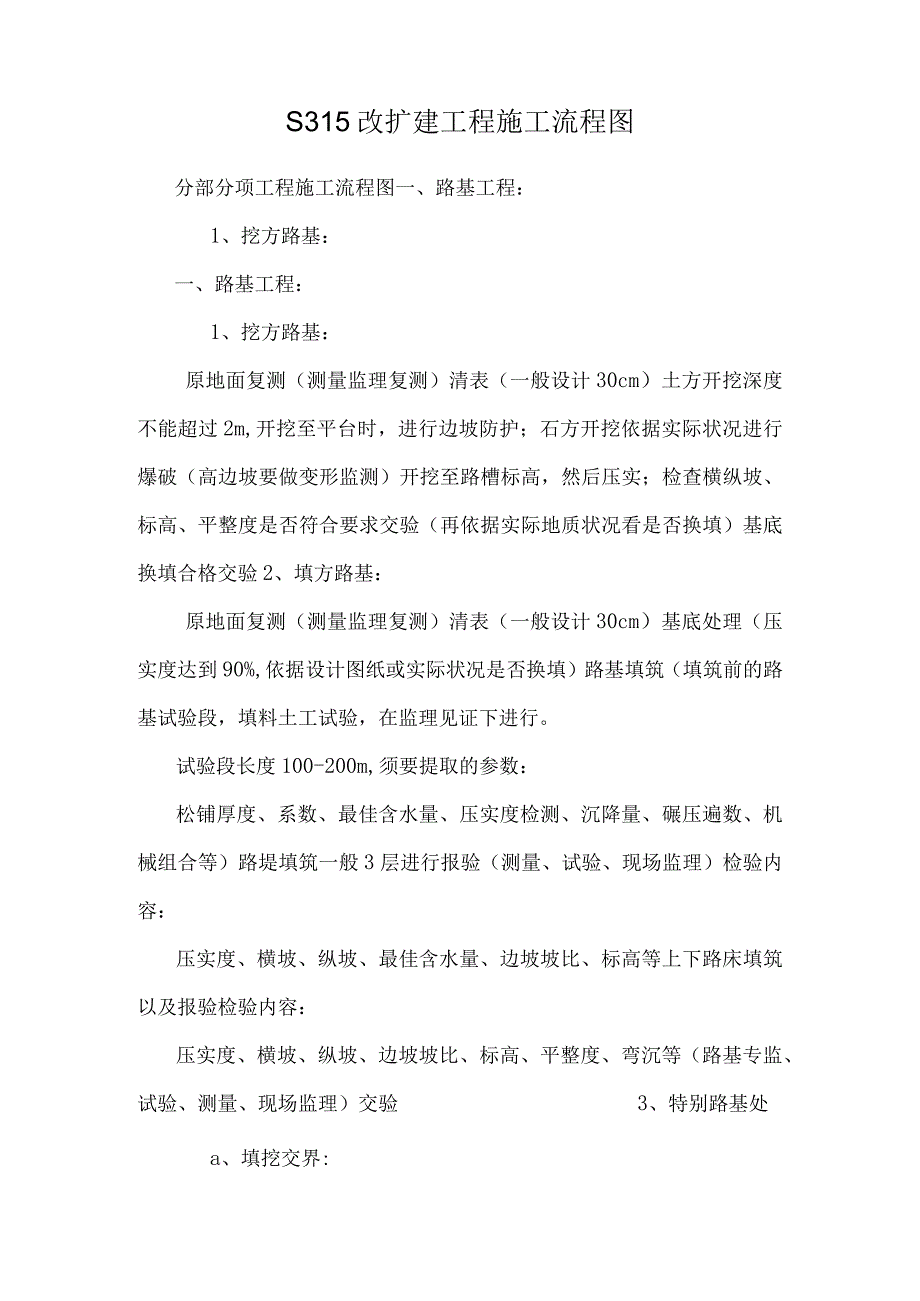

1、S315改扩建工程施工流程图分部分项工程施工流程图一、路基工程：1、挖方路基：一、路基工程：1、挖方路基：原地面复测（测量监理复测）清表（一般设计30cm）土方开挖深度不能超过2m,开挖至平台时，进行边坡防护；石方开挖依据实际状况进行爆破（高边坡要做变形监测）开挖至路槽标高，然后压实；检查横纵坡、标高、平整度是否符合要求交验（再依据实际地质状况看是否换填）基底换填合格交验2、填方路基：原地面复测（测量监理复测）清表（一般设计30cm）基底处理（压实度达到90%,依据设计图纸或实际状况是否换填）路基填筑（填筑前的路基试验段，填料土工试验，在监理见证下进行。试验段长度100-200m,须要提取的参

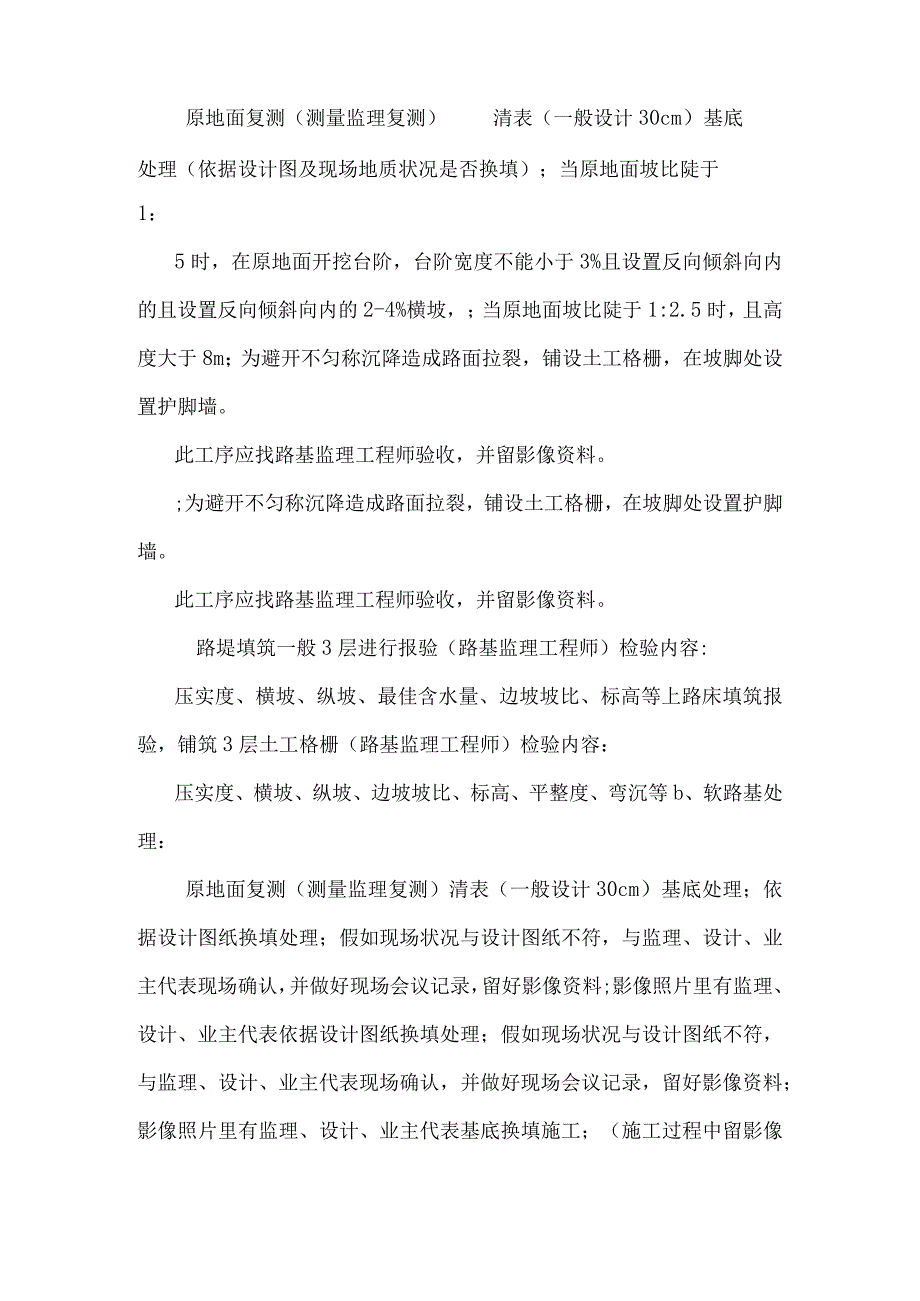

2、数：松铺厚度、系数、最佳含水量、压实度检测、沉降量、碾压遍数、机械组合等）路堤填筑一般3层进行报验（测量、试验、现场监理）检验内容：压实度、横坡、纵坡、最佳含水量、边坡坡比、标高等上下路床填筑以及报验检验内容：压实度、横坡、纵坡、边坡坡比、标高、平整度、弯沉等（路基专监、试验、测量、现场监理）交验3、特别路基处a、填挖交界:原地面复测（测量监理复测）清表（一般设计30cm）基底处理（依据设计图及现场地质状况是否换填）；当原地面坡比陡于1：5时，在原地面开挖台阶，台阶宽度不能小于3%且设置反向倾斜向内的且设置反向倾斜向内的2-4%横坡，；当原地面坡比陡于1:2.5时，且高度大于8m；为避开不匀称
3、沉降造成路面拉裂，铺设土工格栅，在坡脚处设置护脚墙。此工序应找路基监理工程师验收，并留影像资料。;为避开不匀称沉降造成路面拉裂，铺设土工格栅，在坡脚处设置护脚墙。此工序应找路基监理工程师验收，并留影像资料。路堤填筑一般3层进行报验（路基监理工程师）检验内容:压实度、横坡、纵坡、最佳含水量、边坡坡比、标高等上路床填筑报验，铺筑3层土工格栅（路基监理工程师）检验内容：压实度、横坡、纵坡、边坡坡比、标高、平整度、弯沉等b、软路基处理：原地面复测（测量监理复测）清表（一般设计30cm）基底处理；依据设计图纸换填处理；假如现场状况与设计图纸不符，与监理、设计、业主代表现场确认，并做好现场会议记录，留好影

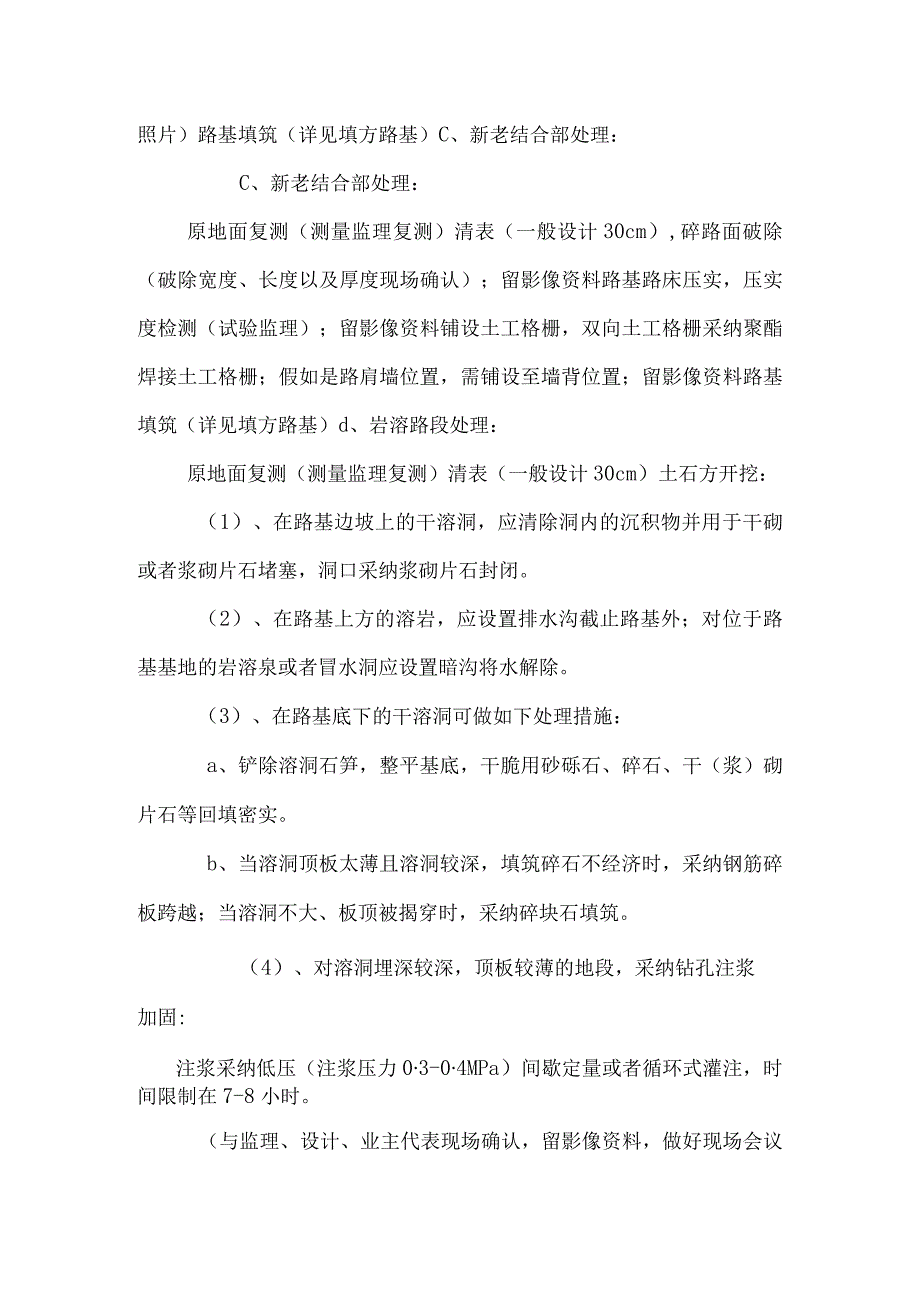

4、像资料;影像照片里有监理、设计、业主代表依据设计图纸换填处理；假如现场状况与设计图纸不符，与监理、设计、业主代表现场确认，并做好现场会议记录，留好影像资料；影像照片里有监理、设计、业主代表基底换填施工；（施工过程中留影像照片）路基填筑（详见填方路基）C、新老结合部处理：C、新老结合部处理：原地面复测（测量监理复测）清表（一般设计30cm）,碎路面破除（破除宽度、长度以及厚度现场确认）；留影像资料路基路床压实，压实度检测（试验监理）；留影像资料铺设土工格栅，双向土工格栅采纳聚酯焊接土工格栅；假如是路肩墙位置，需铺设至墙背位置；留影像资料路基填筑（详见填方路基）d、岩溶路段处理：原地面复测（测量监
5、理复测）清表（一般设计30cm）土石方开挖：（1）、在路基边坡上的干溶洞，应清除洞内的沉积物并用于干砌或者浆砌片石堵塞，洞口采纳浆砌片石封闭。（2）、在路基上方的溶岩，应设置排水沟截止路基外；对位于路基基地的岩溶泉或者冒水洞应设置暗沟将水解除。（3）、在路基底下的干溶洞可做如下处理措施：a、铲除溶洞石笋，整平基底，干脆用砂砾石、碎石、干（浆）砌片石等回填密实。b、当溶洞顶板太薄且溶洞较深，填筑碎石不经济时，采纳钢筋碎板跨越；当溶洞不大、板顶被揭穿时，采纳碎块石填筑。（4）、对溶洞埋深较深，顶板较薄的地段，采纳钻孔注浆加固:注浆采纳低压（注浆压力03-04MPa）间歇定量或者循环式灌注，时间限制
6、在7-8小时。（与监理、设计、业主代表现场确认，留影像资料，做好现场会议记录）二、路基防护工程1、挡墙二、路基防护工程1、挡墙打算工作（水泥、石材原材送检、M7.5砂浆协作比试验、C20险协作比）；（试验监理见证）测量放线（测量监理或现场监理）基坑开挖（基坑排水等措施）基底承载力检测：轻型触探（试验监理或现场监理），需出地基承载力报告；若地基承载力不合格，依据地质状况换填处理（与监理、设计、业主代表现场确认，做好记录，留影像资料）（与监理、设计、业主代表现场确认，做好记录，留影像资料）基础及墙身砌筑（片石碎浇筑、模板安装完毕报验现场监理）；泄水孔按设计图纸进行安放；每天制作砂浆试件3组或每浇筑
7、一次碎，制作碎试件3组，并出试验报告每天制作砂浆试件3组或每浇筑一次碎，制作碎试件3组，并出试验报告墙背回填；（采纳砂砾石等透水性材料，每层不超过20cm,宽度1m,采纳轻型振动设备或人工机械碾压，报试验监理（采纳砂砾石等透水性材料，每层不超过20cm,宽度采纳轻型振动设备或人工机械碾压，报试验监理）2、边坡防护打算工作（水泥、钢筋原材送检、M30砂浆协作比试验、C20喷射役协作比）；（试验监理见证）测量放线（测量监理或现场监理）边坡开挖（坡顶排水等措施）边坡清理、钢管架搭设、钻机就位、孔位放线钻孔及孔内清理（锚孔自检并报验现场监理）；锚杆制作放置并注浆；锚杆制作自检报验现场监理；每天制作砂浆
8、试件3组，现场锚杆拉拔试验（试验监理见证，并出试验报告）；留影像资料钢筋网片制作及挂网喷射碎；每浇筑一次碎，制作碎试件3组。三、排水工程三、排水工程打算工作（水泥、石块、M7.5协作比、C25、C30校协作比）（试验监理见证）测量放线（测量或现场监理）基坑开挖M7.5浆砌片石砌筑（每天制作砂浆试件3组）砌筑至位底，浇筑C25位顶面（每浇筑一次碎，制作位试件3组）C30碎水沟盖板预制（每浇筑一次碎，制作碎试件3组、试验监理、现场监理）盖板吊装四、路面工程1、级配碎石（底基层）打算工作（石料粒径、压碎值指标）（试验监理见证）测量放线，检查下承层标高（测量或现场监理）摊铺（依据实际状况半幅还是全幅施
9、工）碾压及整形（直线段从两侧往中间，曲线上从内侧往外侧，后轮重叠1/2轮宽）接缝处理（两作业段连接处，应搭接拌合。第一段摊铺后留58m,不进行碾压，其次段施工时，前段留下未压部分与其次段一起拌合整平后进行碾压；应避开纵向接缝，在不能避开纵向接缝状况下，纵缝应搭接拌合，前一幅全宽碾压密实，在后一幅摊铺时，应将相邻的前幅边部约30cm,挖松并搭按拌合，整平后一起碾压密实）检查合格后交验2、水泥稳定层（基层）打算工作（碎石粒径、压碎值指标、水泥送检、协作比试验等）试验段铺筑；选取长度100-200m依据试验段得出数据：混合料的质量及性能验证、松铺厚度、松铺系数、碾压遍数、碾压依次、碾压速度、机械组合
10、等（试验监理）基底检查、修补测量放线（测量监理或现场监理）基底清扫、撒水、摊铺处理松散、离析的混合料碾压撒水养护检测各项指标（合格）；如不合格重新碾压、撒水养护、检查各项指标交验3、沥青砂路面打算工作（碎石粒径、压碎值指标、沥青送检、协作比试验等）试验段铺筑；选取长度100-200m依据试验段得出数据：混合料的质量及性能验证、松铺厚度、松铺系数、碾压遍数、碾压依次、碾压速度、机械组合等（试验监理）留影像资料基底检查、修补测量放线（测量监理或现场监理）混合料拌合;（试件制作）取样检测骨料的协作比、油石比以及温度的限制（试验监理）摊铺碾压检测各项指标（合格）；如不合格重新碾压、检查各项指标交验五、
11、涵洞工程1、盖板涵五、涵洞工程1、盖板涵打算工作（石料、水泥、钢筋送检、M7.5及MlO砂浆协作比、C30协作比试验等）（试验监理）测量放线（测量或者现场监理）基坑开挖、基坑排水地基承载力检测（轻型触探，出地基承载力试验报告）；如不符合要求，进行换填（监理和设计、业主代表现场确认）；做好现场记录，留影像资料基础、涵台身砌筑（砂浆试件制作，每天3组）台帽砌筑或性浇筑（砂浆、碎试件制作，每天3组）八字墙、一字墙、集水井或者跌水沟等砌筑（砂浆试件制作，每天3组）涵底铺砌（砂浆试件制作，每天3组）盖板预制及安装（钢筋制作安装现场监理验收合格，碎试件制作，每天3组）帽石浇筑（碎试件制作，1组）涵背回填（
12、采纳砂砾石等透水性材料，每层不超过20cm,宽度按设计图纸要求，采纳轻型振动设备或人工机械碾压，报试验监理）留影像资料（采纳砂砾石等透水性材料，每层不超过20cm,宽度按设计图纸要求，采纳轻型振动设备或人工机械碾压，报试验监理）留影像资料1、钢水纹管涵打算工作（石料、水泥、M7.5及MlO砂浆协作比、C30协作比试验等）；钢水纹管进场验收（试验、现场监理）测量放线（测量或者现场监理）基坑开挖、基坑排水地基承载力检测（轻型触探，出地基承载力试验报告）；如不符合要求，进行换填（监理和设计、业主代表现场确认）；做好现场记录，留影像资料基础采纳砂砾石用水密法振捣压实，垫层采纳砂垫层；涵管纵向预拱度为0
13、.3-1%；在管侧0.5范围及管顶1.5m范围内的填料压实度不小于96%钢水纹管拼装、连接；在安装过程中竖向做+3%+5%的预拱度八字墙、一字墙、集水井或者跌水沟等砌筑（砂浆试件制作，每天3组）帽石浇筑（碎试件制作，1组）涵洞两侧回填采纳振捣压路机压实，压实度不小于96%；涵顶回填厚度小于50Cm时,采纳手扶式振动压路机或小于6t的静碾压路机压实,压实度不小于96%,当回填厚大于50cm,采纳YZ12压路机施工，每层厚度20cm,压实度大于等96%o交验注：1、凡是有制作砂浆或者性试件的都需在试件上标明:施工里程、部位、时间等；注：1、凡是有制作砂浆或者性试件的都需在试件上标明:施工里程、部位
14、、时间等；都是须要出试验报告。2、凡是留影像资料的，需有监理、设计、业主等在照片里，并用小黑板填写施工里程桩号、工程部位、时间等；假如是现场确认的,做好现场记录，并做好相关的会议纪要及签证手续。3、凡是涉及到最终交工验收的，需有监理、设计、业主等照片的影像资料；并用小黑板填写施工里程桩号、工程部位、时间等。都是须要出试验报告。2、凡是留影像资料的，需有监理、设计、业主等在照片里，并用小黑板填写施工里程桩号、工程部位、时间等；假如是现场确认的,做好现场记录，并做好相关的会议纪要及签证手续。3、凡是涉及到最终交工验收的，需有监理、设计、业主等照片的影像资料；并用小黑板填写施工里程桩号、工程部位、时间等。
