《SBC120聚乙烯丙纶复合防水卷材施工方法.docx》由会员分享，可在线阅读，更多相关《SBC120聚乙烯丙纶复合防水卷材施工方法.docx（7页珍藏版）》请在第壹文秘上搜索。

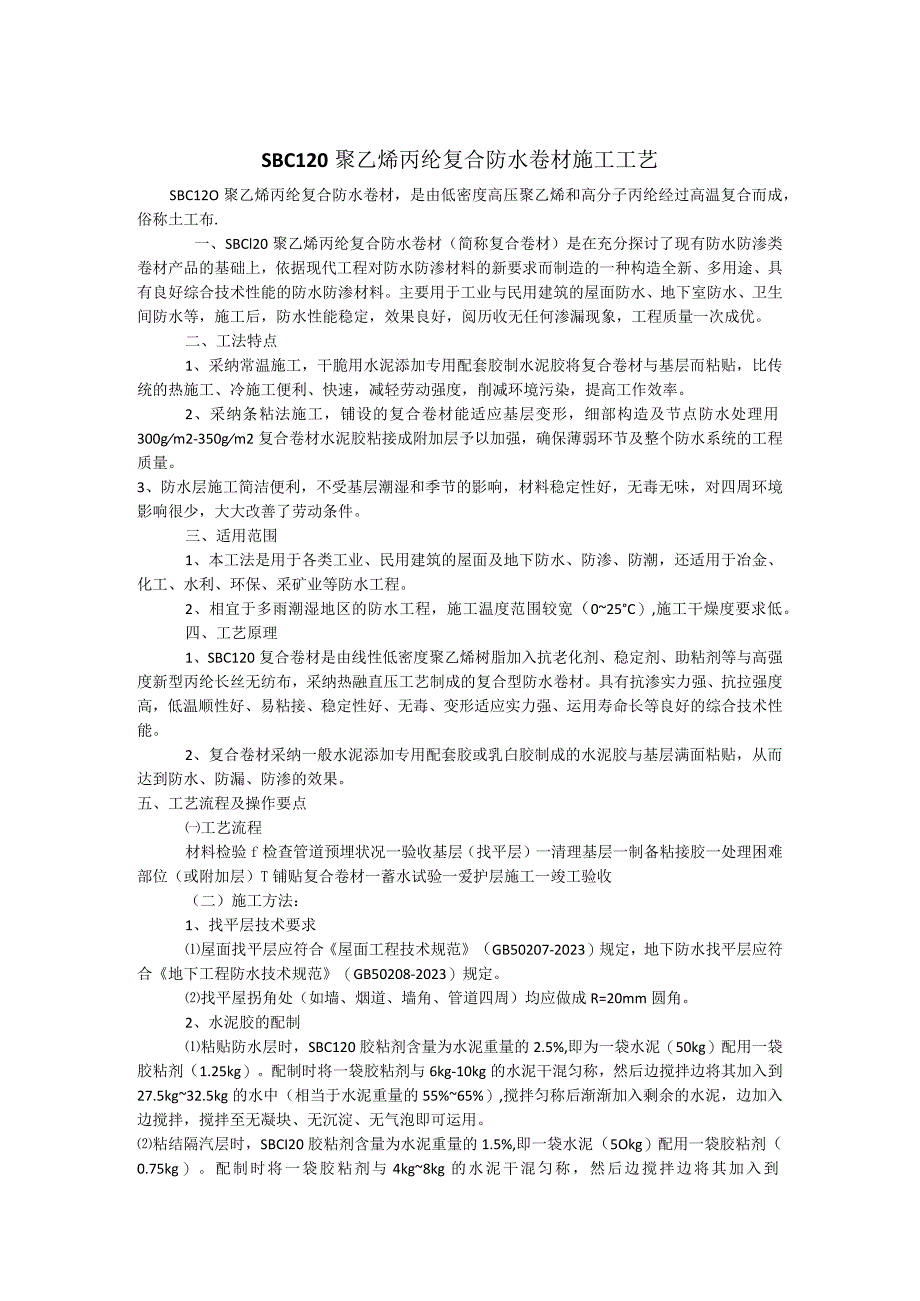

1、SBC120聚乙烯丙纶复合防水卷材施工工艺SBC12O聚乙烯丙纶复合防水卷材，是由低密度高压聚乙烯和高分子丙纶经过高温复合而成，俗称土工布.一、SBCl20聚乙烯丙纶复合防水卷材（简称复合卷材）是在充分探讨了现有防水防渗类卷材产品的基础上，依据现代工程对防水防渗材料的新要求而制造的一种构造全新、多用途、具有良好综合技术性能的防水防渗材料。主要用于工业与民用建筑的屋面防水、地下室防水、卫生间防水等，施工后，防水性能稳定，效果良好，阅历收无任何渗漏现象，工程质量一次成优。二、工法特点1、采纳常温施工，干脆用水泥添加专用配套胶制水泥胶将复合卷材与基层而粘贴，比传统的热施工、冷施工便利、快速，减轻劳动
2、强度，削减环境污染，提高工作效率。2、采纳条粘法施工，铺设的复合卷材能适应基层变形，细部构造及节点防水处理用300gm2-350gm2复合卷材水泥胶粘接成附加层予以加强，确保薄弱环节及整个防水系统的工程质量。3、防水层施工简洁便利，不受基层潮湿和季节的影响，材料稳定性好，无毒无味，对四周环境影响很少，大大改善了劳动条件。三、适用范围1、本工法是用于各类工业、民用建筑的屋面及地下防水、防渗、防潮，还适用于冶金、化工、水利、环保、采矿业等防水工程。2、相宜于多雨潮湿地区的防水工程，施工温度范围较宽（025C）,施工干燥度要求低。四、工艺原理1、SBC120复合卷材是由线性低密度聚乙烯树脂加入抗老化
3、剂、稳定剂、助粘剂等与高强度新型丙纶长丝无纺布，采纳热融直压工艺制成的复合型防水卷材。具有抗渗实力强、抗拉强度高，低温顺性好、易粘接、稳定性好、无毒、变形适应实力强、运用寿命长等良好的综合技术性能。2、复合卷材采纳一般水泥添加专用配套胶或乳白胶制成的水泥胶与基层满面粘贴，从而达到防水、防漏、防渗的效果。五、工艺流程及操作要点工艺流程材料检验f检查管道预埋状况一验收基层（找平层）一清理基层一制备粘接胶一处理困难部位（或附加层）T铺贴复合卷材一蓄水试验一爱护层施工一竣工验收（二）施工方法：1、找平层技术要求屋面找平层应符合屋面工程技术规范（GB50207-2023）规定，地下防水找平层应符合地下工
4、程防水技术规范（GB50208-2023）规定。找平屋拐角处（如墙、烟道、墙角、管道四周）均应做成R=20mm圆角。2、水泥胶的配制粘贴防水层时，SBC120胶粘剂含量为水泥重量的2.5%,即为一袋水泥（50kg）配用一袋胶粘剂（1.25kg）。配制时将一袋胶粘剂与6kg-10kg的水泥干混匀称，然后边搅拌边将其加入到27.5kg32.5kg的水中（相当于水泥重量的55%65%）,搅拌匀称后渐渐加入剩余的水泥，边加入边搅拌，搅拌至无凝块、无沉淀、无气泡即可运用。粘结隔汽层时，SBCI20胶粘剂含量为水泥重量的1.5%,即一袋水泥（5Okg）配用一袋胶粘剂（0.75kg）。配制时将一袋胶粘剂与4

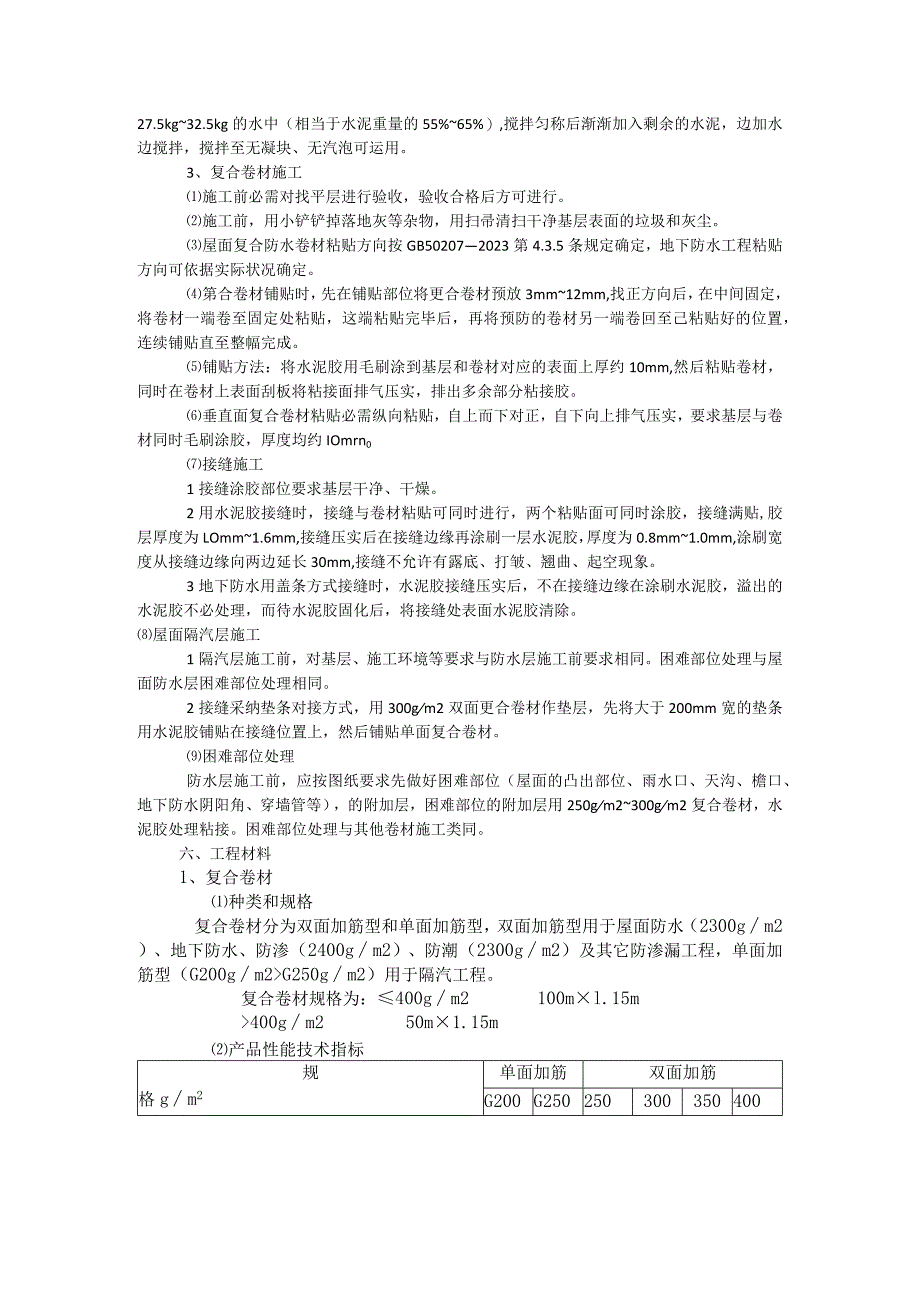

5、kg8kg的水泥干混匀称，然后边搅拌边将其加入到27.5kg32.5kg的水中（相当于水泥重量的55%65%）,搅拌匀称后渐渐加入剩余的水泥，边加水边搅拌，搅拌至无凝块、无汽泡可运用。3、复合卷材施工施工前必需对找平层进行验收，验收合格后方可进行。施工前，用小铲铲掉落地灰等杂物，用扫帚清扫干净基层表面的垃圾和灰尘。屋面复合防水卷材粘贴方向按GB502072023第4.3.5条规定确定，地下防水工程粘贴方向可依据实际状况确定。第合卷材铺贴时，先在铺贴部位将更合卷材预放3mm12mm,找正方向后，在中间固定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预防的卷材另一端卷回至己粘贴好的位置，连续铺
6、贴直至整幅完成。铺贴方法：将水泥胶用毛刷涂到基层和卷材对应的表面上厚约10mm,然后粘贴卷材，同时在卷材上表面刮板将粘接面排气压实，排出多余部分粘接胶。垂直面复合卷材粘贴必需纵向粘贴，自上而下对正，自下向上排气压实，要求基层与卷材同时毛刷涂胶，厚度均约IOmrn0接缝施工1接缝涂胶部位要求基层干净、干燥。2用水泥胶接缝时，接缝与卷材粘贴可同时进行，两个粘贴面可同时涂胶，接缝满贴,胶层厚度为LOmm1.6mm,接缝压实后在接缝边缘再涂刷一层水泥胶，厚度为0.8mm1.0mm,涂刷宽度从接缝边缘向两边延长30mm,接缝不允许有露底、打皱、翘曲、起空现象。3地下防水用盖条方式接缝时，水泥胶接缝压实后
7、，不在接缝边缘在涂刷水泥胶，溢出的水泥胶不必处理，而待水泥胶固化后，将接缝处表面水泥胶清除。屋面隔汽层施工1隔汽层施工前，对基层、施工环境等要求与防水层施工前要求相同。困难部位处理与屋面防水层困难部位处理相同。2接缝采纳垫条对接方式，用300gm2双面更合卷材作垫层，先将大于200mm宽的垫条用水泥胶铺贴在接缝位置上，然后铺贴单面复合卷材。困难部位处理防水层施工前，应按图纸要求先做好困难部位（屋面的凸出部位、雨水口、天沟、檐口、地下防水阴阳角、穿墙管等），的附加层，困难部位的附加层用250gm2300gm2复合卷材，水泥胶处理粘接。困难部位处理与其他卷材施工类同。六、工程材料1、复合卷材种类和

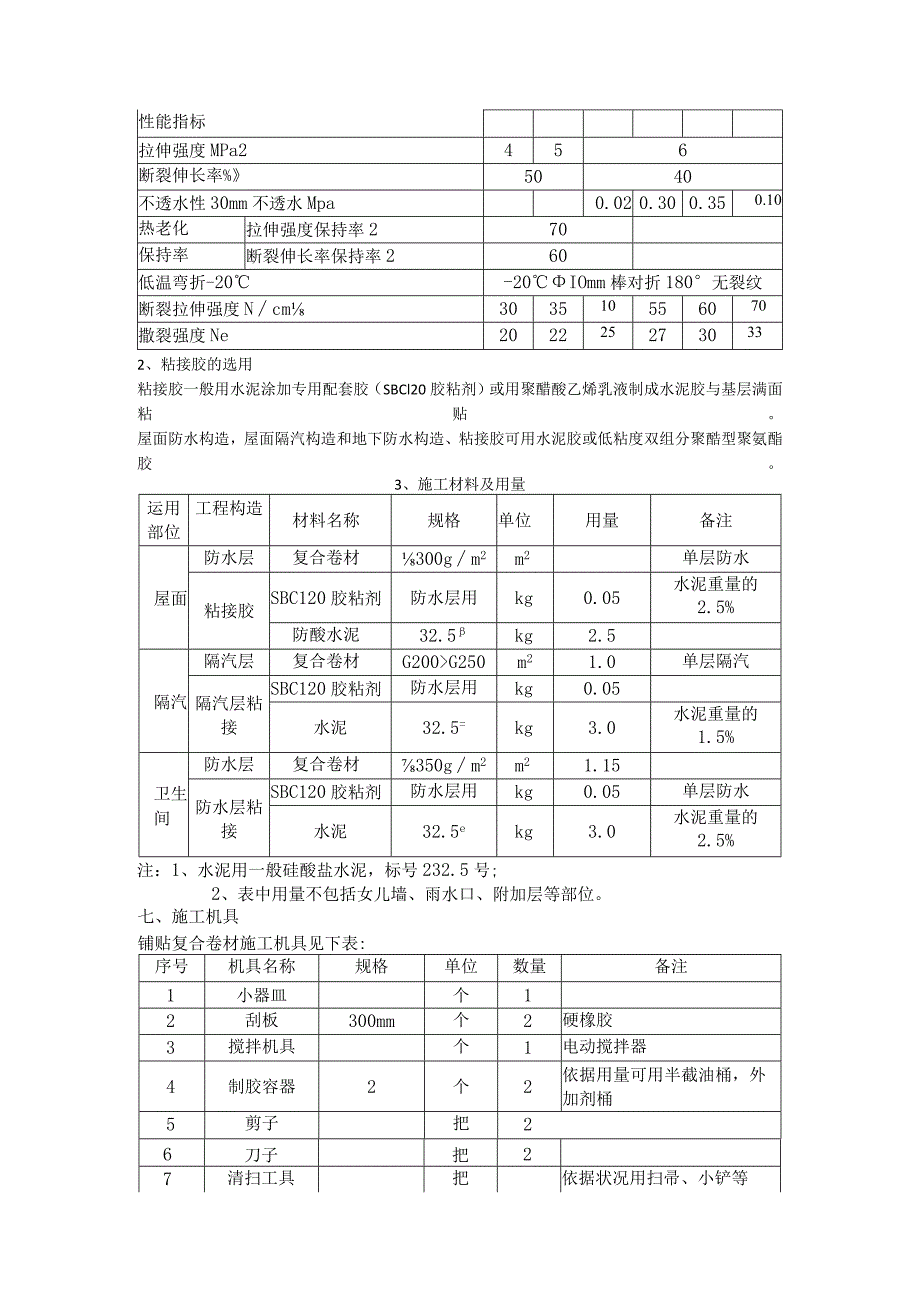

8、规格复合卷材分为双面加筋型和单面加筋型，双面加筋型用于屋面防水（2300gm2）、地下防水、防渗（2400gm2）、防潮（2300gm2）及其它防渗漏工程，单面加筋型（G200gm2G250gm2）用于隔汽工程。复合卷材规格为：400gm2100ml.15m400gm250m1.15m产品性能技术指标规格gm2单面加筋双面加筋G200G250250300350400性能指标拉伸强度MPa2456断裂伸长率%5040不透水性30mm不透水Mpa0.020.300.350.10热老化拉伸强度保持率270保持率断裂伸长率保持率260低温弯折-20-20IOmm棒对折180无裂纹断裂拉伸强度Ncm30
9、3510556070撒裂强度Ne2022252730332、粘接胶的选用粘接胶一般用水泥涂加专用配套胶（SBCl20胶粘剂）或用聚醋酸乙烯乳液制成水泥胶与基层满面粘贴。屋面防水构造，屋面隔汽构造和地下防水构造、粘接胶可用水泥胶或低粘度双组分聚酷型聚氨酯胶。3、施工材料及用量运用部位工程构造材料名称规格单位用量备注屋面防水层复合卷材300gm2m2单层防水粘接胶SBC120胶粘剂防水层用kg0.05水泥重量的2.5%防酸水泥32.5kg2.5隔汽隔汽层复合卷材G200G250m21.0单层隔汽隔汽层粘接SBC120胶粘剂防水层用kg0.05水泥32.5=kg3.0水泥重量的1.5%卫生间防水层复
10、合卷材350gm2m21.15防水层粘接SBC120胶粘剂防水层用kg0.05单层防水水泥32.5ekg3.0水泥重量的2.5%注：1、水泥用一般硅酸盐水泥，标号232.5号;2、表中用量不包括女儿墙、雨水口、附加层等部位。七、施工机具铺贴复合卷材施工机具见下表:序号机具名称规格单位数量备注1小器皿个12刮板300mm个2硬橡胶3搅拌机具个1电动搅拌器4制胶容器2个2依据用量可用半截油桶，外加剂桶5剪子把26刀子把27清扫工具把依据状况用扫帚、小铲等8称重工具台11050kg小磅秤9腻子刀40把210毛刷300g把1弯把八、劳动组织一个施工组7人：清理基层1人，制运胶3人，铺贴卷材2人，困难部
11、位1人。九、平安措施除执行建筑施工高处作业平安技术规范(JGJ80-91)外，还应留意以下几点：1、健全平安生产保证体系，制定平安生产程序。2、作业人员必需严格依据施工现场操作规范进行，施工必需穿平底胶鞋，在周边等危急部位作业需系平安带。3、清理现场时，要仔细集中，严禁将清扫的垃圾抛向窗外，导致损害他人及造成不良影响。4、胶粘剂中含有有机溶剂，属易燃品，在贮存、运输、运用过程中应远离火源。十、质量要求1、遵照屋面工程技术规范(GB502072023),建筑工程质量检验评定标准(GB503002023)中的有关规定检查评定验收。2、施工温度范围较宽，环境温度0及以下时禁止运用水泥胶粘接，环境温度
12、-5及以下时不能运用聚氨酯胶粘接。施工温度高于25时，应向施工后的复合卷材表面喷水降温，防止卷材变形起鼓。3、水泥胶涂刷后应立刻粘贴复合卷材，防止胶中水分散失，影响粘贴质量。4、复合卷材铺贴过程中有打皱无法订正时，应断开打皱处，按接缝处理。5、在雨后或淋水后2h着重检查有关渗漏或积水。2023年岩土考试辅导：SBC防水卷材施工工艺：SBC120聚乙烯丙纶复合防水卷材，是由低密度高压聚乙烯和高分子丙纶经过高温复合而成，俗称土工布，施工方法见下：（一）施工操作程序验收基层（找平层）一清扫基层（找平层）一制备粘接胶一处理困难部位一铺贴复合卷材f检验复合卷材施工质量一爱护层施工并验收。（二）找平层技术
13、要求1、地下防水找平层应符合地下防水工程质量验收规范（GB502082023）规定。2、找平层拐角处（女儿墙、烟囱、天窗、墙角等）均应做成R=20mm的圆角或直角。（三）粘接胶的配制1、水泥胶的配制水泥添加SBCI20胶粘剂的配制方法a、粘贴防水层时，SBCI20胶粘剂含量为水泥重量的2.5%,即一袋水泥（SOkg）配用一袋胶粘剂（1.25kg）。配制时将一袋胶粘剂与6kg10kg的水泥干混匀称，然后边搅拌边将其加入到27.5kg32.5kg的水中（相当于水泥重量的55%65%,即2.5个外包装箱容积）,搅拌匀称后渐渐加入剩余的水泥，边加入水泥边搅拌，搅拌至无凝块、无沉淀、无气泡即可运用。b、
14、粘贴隔汽层时，SBCI20胶粘剂含量为水泥重量的1.5%,即一袋水泥（50kg）配用一袋胶粘剂（075kg）配制时将一袋胶粘剂与4kg8kg的水泥干混匀称，然后边搅拌边将其力口入至Ij27.5kg32.5kg的水中（相当于水泥重量的55%65%,即2.5个外包装箱容积），搅拌匀称后渐渐加入剩余的水泥，边加入水泥边搅拌，搅拌至无疑块、无沉淀、无气泡即可运用。留意事项：量水时，将包装箱内的大塑料袋上口翻向箱外，按标线计量。防水卷材粘贴后24小时内禁止向水泥胶处洒水。水泥添加乳白胶的配制方法乳白胶与水泥的重量比为17%时，每公斤水泥加水限制在0.38kg0.48kg,乳白胶与水泥的重量比为7%时，每公斤水泥加水限制在0.45kg0.55kg0配制时，先把乳白胶放入制胶容器中，边搅拌边加水，加水后搅拌至乳白胶全部溶解，再边搅拌边加水泥，加完水泥搅拌至匀称无疑块、无沉淀、无泡沫即可运用。2、聚氨酯胶的配制方法将甲、乙组分按体积比1：1（重量比1：1.5）在干燥容器中混和搅拌匀称后即可运用，如乙组分有沉淀时，搅拌匀称后运用：
