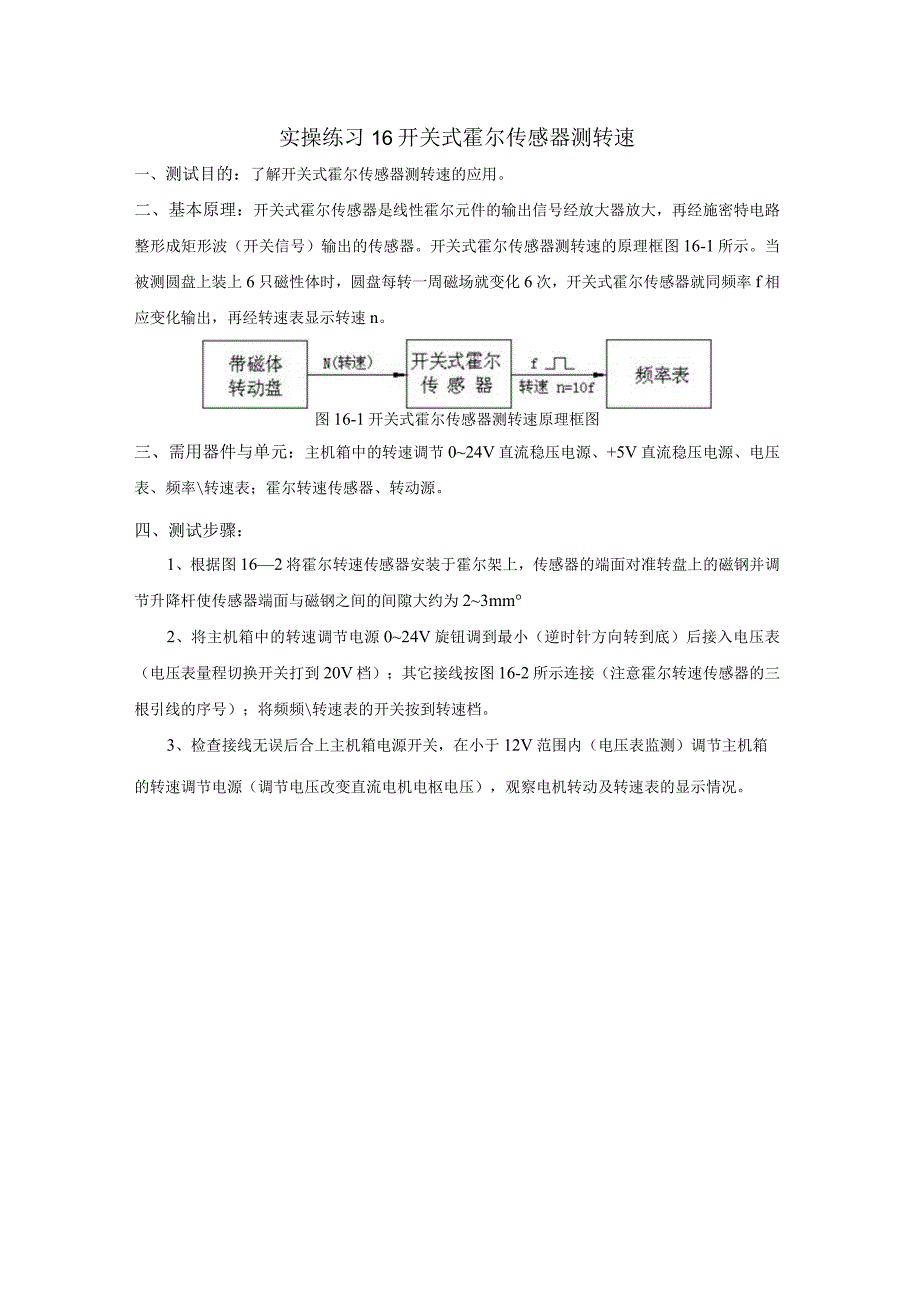

1、实操练习16开关式霍尔传感器测转速一、测试目的：了解开关式霍尔传感器测转速的应用。二、基本原理：开关式霍尔传感器是线性霍尔元件的输出信号经放大器放大，再经施密特电路整形成矩形波（开关信号）输出的传感器。开关式霍尔传感器测转速的原理框图16-1所示。当被测圆盘上装上6只磁性体时，圆盘每转一周磁场就变化6次，开关式霍尔传感器就同频率f相应变化输出，再经转速表显示转速n。图16-1开关式霍尔传感器测转速原理框图三、需用器件与单元：主机箱中的转速调节024V直流稳压电源、+5V直流稳压电源、电压表、频率转速表；霍尔转速传感器、转动源。四、测试步骤：1、根据图162将霍尔转速传感器安装于霍尔架上，传感器

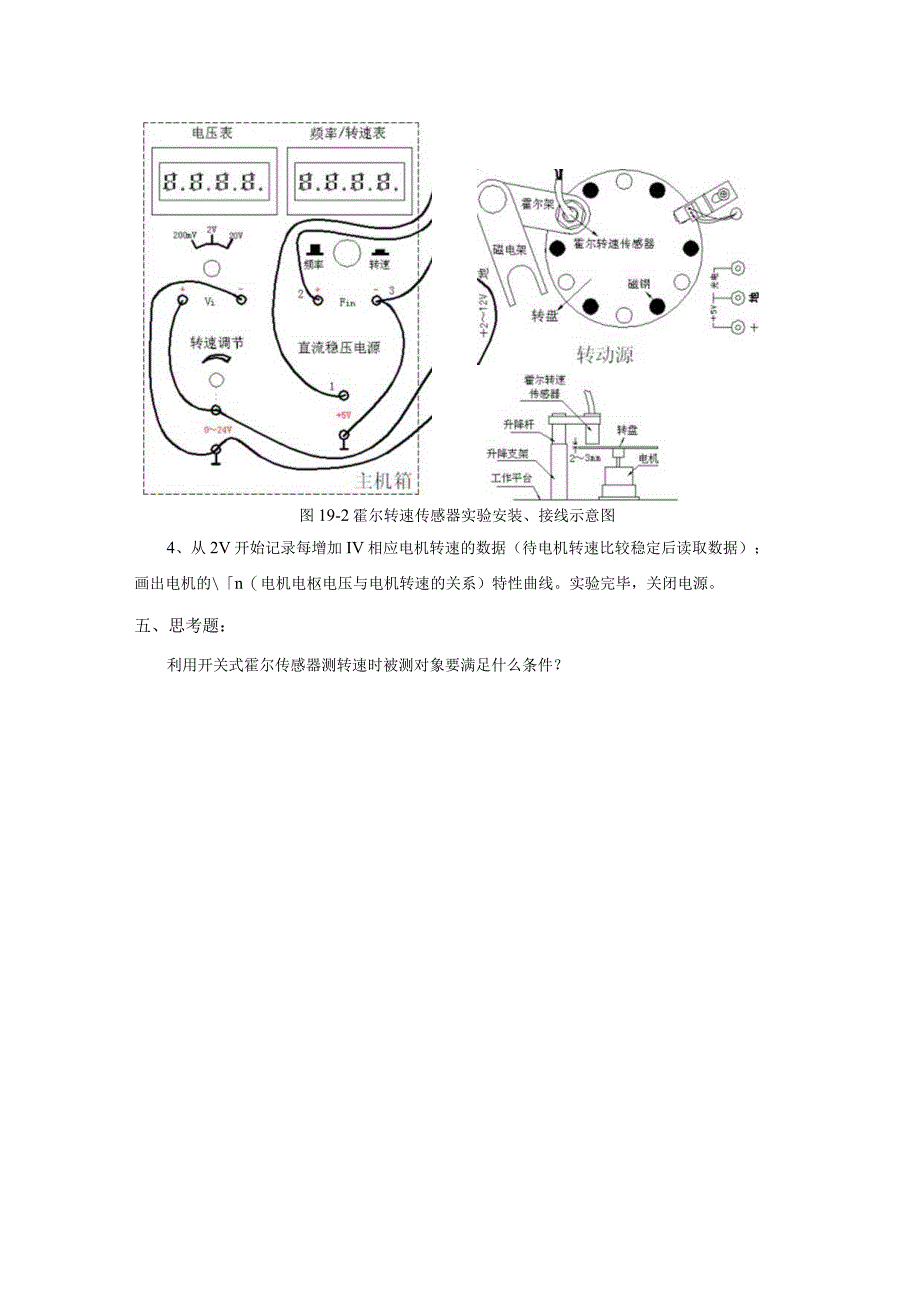

2、的端面对准转盘上的磁钢并调节升降杆使传感器端面与磁钢之间的间隙大约为23mm2、将主机箱中的转速调节电源024V旋钮调到最小（逆时针方向转到底）后接入电压表（电压表量程切换开关打到20V档）；其它接线按图16-2所示连接（注意霍尔转速传感器的三根引线的序号）；将频频转速表的开关按到转速档。3、检查接线无误后合上主机箱电源开关，在小于12V范围内（电压表监测）调节主机箱的转速调节电源（调节电压改变直流电机电枢电压），观察电机转动及转速表的显示情况。图19-2霍尔转速传感器实验安装、接线示意图4、从2V开始记录每增加IV相应电机转速的数据（待电机转速比较稳定后读取数据）；画出电机的n（电机电枢电压与电机转速的关系）特性曲线。实验完毕，关闭电源。五、思考题：利用开关式霍尔传感器测转速时被测对象要满足什么条件？
