1、小型企业网络建立方案姓名：XXX学号：XXXXXxXX班级：XXXXXXXX指导教师：XXXXXXXXX完成日期：2012-6-1目录目录1小型企业网络建立方案2一、 企业环境2二、 企业需求21、企业网络需求：22、企业需求分析2三、 拓扑构造2四、 施行方案31、网络布置32、IP地址划分43、网络协议4五、 设备选取41、路由器52、防火墙53、核心交换机54、二层交换机6六、6.1工程施行综述76.2工程施行步骤96.3工程施行留意事项106.4施工进度支配与施行116.5施工方法117.1售后效劳承诺127.2系统维护效劳127.3培训效劳14小型企业网络建立方案一、企业环境企业组建
2、一企业网络，管理层规模达I(X)人，有技术支持部、市场经营部、人力资源部、支配财务部、公司办公室等5个根本部门，企业办公地址为一栋5层大楼，一到五层各归属一个部门，各部门设有部门经理，从上往下依次为公司办公室、支配财务部、人力资源部、市场经营部、技术支持部，分别拥有6、7、12、10、40台计算机。二、企业需求1、企业网络需求：(1)各部门都有独立的文件效劳器，且文件效劳器通常不允许跨部门访问。(2)办公室的计算机可以访问其他部门的文件效劳器。(3)各部门经理可以对本部门的电脑进展监控。(4)企业内部网络与Interner之间接受100Mbs光纤接入。(5)企业内部架设WCb效劳器，对IntC
3、rnCt供给公司的形象和电子商务效劳。(6)为保证平安，Intcmct与企业内部网络间应当接受防护措施，防止外界对内部网络未经授权的访问。2、企业需求分析根据企业部门的分布状况及地理位置，在构造化布线方案中，信息主干线接受单模光纤，构成公司的一级网络链路。部门内部接受超5类构造化双绞线布线系统，这是因为超5类构造化双绞线布线系统具有高牢靠性，确保系统完全满足语音、高速数据网络的通信需求，且构造灵敏、便利，对建筑物内不同系统应用供给完全开放式的支持。企业内部网络与Interner之间接受100Mb/s光纤接入。网络要具有确定的防意外事故实力,对数据的平安性要有确定的保障实力，因此须要防火墙和效劳

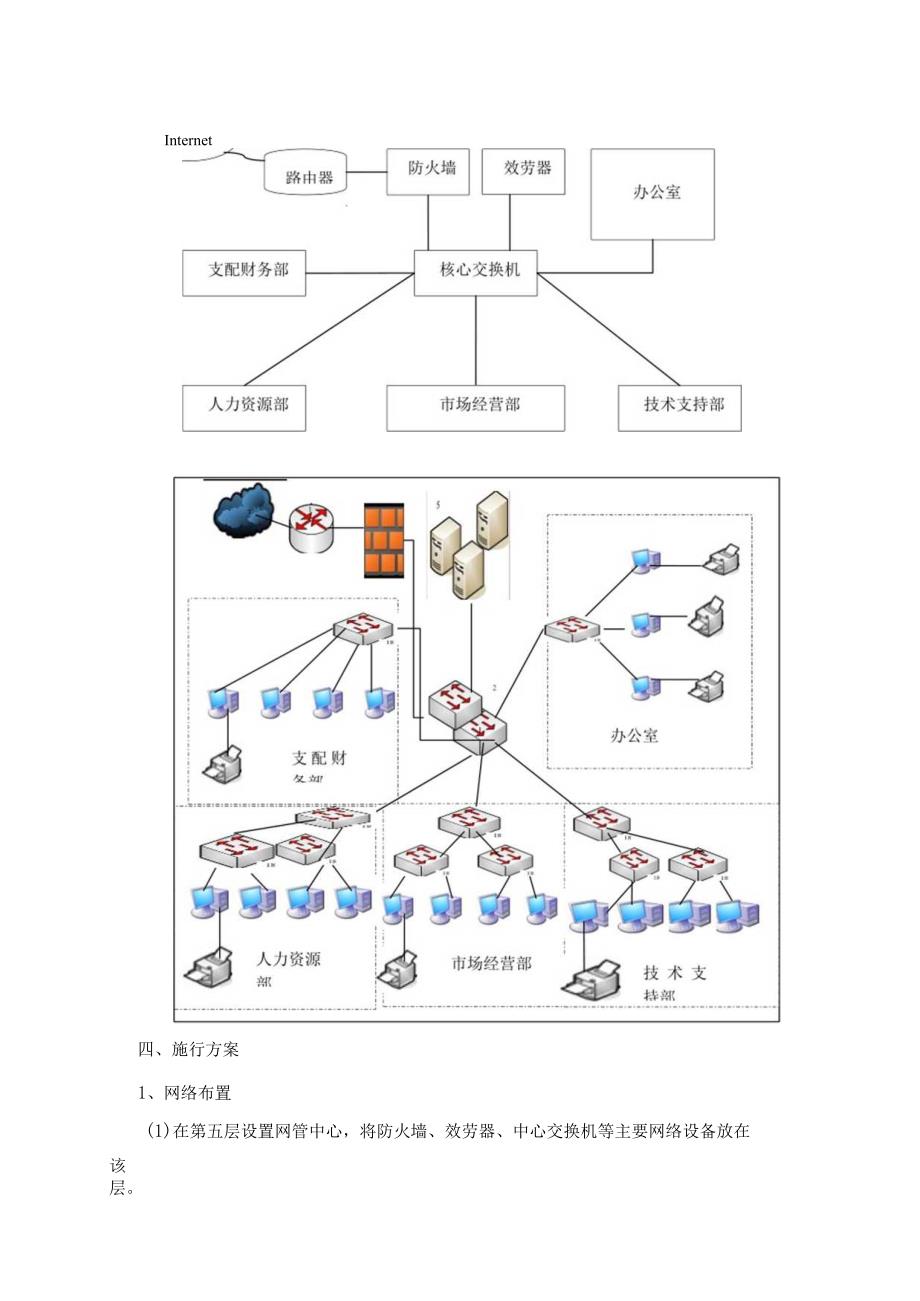

4、器各一台。网络要求稳定性与经济性相结合.考虑到企业将来的开展,要求网络具有比较便捷的拓展性，企业可以供给100个接入点。在第六层设置网管中心，把主要的网络设备集中放置在该层，经理办公室的计算机可以访问其他几个部门的效劳器，形成一个局域网。主配线间设置在第六层，其他各层设置支配线间。三、拓扑构造Internet四、施行方案1、网络布置(1)在第五层设置网管中心，将防火墙、效劳器、中心交换机等主要网络设备放在该层。（2）接受100Mbs光纤与企业总路由器相连。（3）企业内部网络主干线接受单模光纤将主配线间与各支配线间相连。（4）由各支配线间的交换机与各部门的PC相连，连接线接受双绞线。附：信息分部
5、点概况如下表:部门名信息点个数办公室6支配财务部7人力资源部12市场经营部10技术支持部40总计752、IP地址划分效劳器192.168.168.1技术支持部192.168.168.2192.168.168.41市场经营部192.168.168.42192.168.168.21人力资源部192.168.168.52192.168.168.63支配财务部192.168.168.6192.168.168.70办公室192.168.168.7192.168.168.763、网络协议EIA/TIA568：商用建筑物的电信布线标准。EIA/TIA569：商用建筑物标准中对电信路由和空间的规定。EIA/T
6、IA606：配线间的管理。TSB67：商用建筑标准中对电信途径的建议规定。CECS72.97：建筑与建筑群构造化布线系统设计标准。IEEEE802.2：1OBASE-T1OOBASE-T10BSE-5IOBASE-2以太网标准。IEEEE802.5：TOKENRING4M/16M令牌环网标准。IEEEE802.7：FDDI网络标准。IEEEE802.4：ARCNET网络标准。五、设备选取1、路由器D-LinkDI-7400(D-LinkDI-7400)参考价格：3850北京商家报价：3696至5000端口构造：非模块化广域网接：2或4个局域网接：5或3个传输速率：10/100/1000MbPS
7、网络管理：WEB管理用户数量：300台防火墙：内置防火墙产品内存：64MBSDRAM2、防火墙华为赛门铁克USG2110(USG2110)参考价格：1800北京商家报价：1728至3600设备类型：企业级防火墙网络吞吐：2000用户数限：无用户数限制网络端口：2*ComboGEWAN,10*10入侵检测：Dos,DDoS管理：Web和叮嘱行限制端口：Console口防火墙尺：280*190*35mm防火墙重：Ikg适用环境：工作温度:0-40;工作湿电源：AC:90-264V(47/63HZ)12W平安标准：FCC,CE处理器：多核处理器3、核心交换机华为S3700-28TP-SI(AC)参考
8、价格：2830北京商家报价：2717至4800产品类型：快速以太网交换机应用层级：三层传输速率：10/100Mbps端口数量：28背板带宽：64GbpsVLAN：支持4K个VLAN支持GuestVLAN、VoiceVLANSuperVLAN支持基于MAC/协议/IP子网的VLAN支持QinQ功能支持灵敏QinQ功能支持1:1VLAN交换功能支持N:1VLAN交换功能网络管理：支持MFF支持Telnet远程配置、维护支持虚拟电缆检测支持以太网OAM支持端口镜像和RSPAN支持SNMPVlv2v3支持RMoN支持MUXVLAN特性支持GVRP协议支持iManager网管系统、支持WEB管理特性支持
9、自动配置、集群管理HGMP支持SSHV2支持系统日志、分级告警包转发率：9.6MppsMAC地址：16K网络标准：IEEE802.3,IEEE802.3u,IEEE802.3ab,IEEE802.3z,IEEE802.3x,IEEE802.1Q,IEEE802.Id,IEEE802.IX端口构造：非模块化交换方式：存储-转发4、二层交换机CISCOWS-C2960-24TC-L(CISCO思科WS-C2960-24TC-L)参考价格：4700北京商家报价：4512至8800产品类型：智能交换机应用层级：二层传输速率：10/100Mbps端口数量：26个背板带宽:4.4GbpsVLAN：支持网络
10、管理：Web阅读器，SNMP,CLI包转发率：6.5MppsMAC地址:8K网络标准：IEEE802.3,IEEE802端口构造：非模块化交换方式：存储-转发产品内存：DRAM内存：64MBFLAS端口描绘：24个以太网10/100MbPS传输形式：全双工/半双工自适应六、6.1工程施行综述构造化布线系统的工程施行是一个综合性很强的工作，其核心是行之有效的管理。作为定位于楼宇综合系统集成工程设计和工程管理商的施工单位经过几年来实际工程的磨练，坚持“以人为本、共同开展”的企业理念，熬炼了一批比较成熟的技术工程师和工程经理和安装工程师，不断探究工程施行的形式，组建整体作战的“结合舰队”，努力将由本
11、公司自己设计、自己工程安装的身体力行的工程形式转变为不断加强自身技术实力、质量保证体系和向外输出工程管理形式的头脑才智型的形式，以限制工程本钱、灵敏组合针对不同类型综合的工程队伍，适应规模开展，极大进步了承接大型工程的实力。现将有关我司工程管理的主要内容作一介绍。1、工程现场管理在施工过程中，除了要求施工和技术具备确定水准以符合标准以外，其中也涉及其他专业的管理内容,工程的施工管理之所以必不行少,关键在于它的协调和组织的作用，我公司将会实行有效的措施在以下几个方面实在作好施工管理工作：施工的进度管理施工的界面管理施工的组织管理2、工程的技术管理工程的技术管理贯穿整个工程施工的全过程,我公司将派
12、出富有阅历的一流专业技术工程师参加工程的技术督导。执行和贯彻国家、行业的技术标准及标准，严格根据综合系统工程设计的要求施工。在供给设备、线材规格、安装要求、对线记录、调试工艺、验收标准等一系列方面进展技术监视和行之有效的管理，其管理内容重申如下：技术标准和标准的管理安装工艺管理技术文件管理3、工程质量管理工程质量管理是我司各项工地工作的综合反映，我司将会在实际施工中作好以下几个质量环节，确实作好质量限制、质量检验和质量评定：施工图的标准化和制图的质量标准管、槽施工质量鉴理线缆铺设的质量要求和监视工作区，管理区端接的质量要求和监视对光纤系统作单独的，重点的质量要求构造化布线系统现场测试开工资料制
13、作系统初验，试运行与总结管理人员培训与修理保养标准一年免费质保与终生维护4、平安消费与文明施工我司将会有特地人员负责施工队伍的平安消费和文明施工，严格听从总包方，监理公司和业主要求，在人员平安，机械正常，成品爱惜，职工纪律和队风建立各方面把关,争创一流样板工程。6.2工程施行步骤本施行方案介绍工程的施工步骤包含在详细的施工进度支配内，在进入现场后会进一步细化。1、施工准备：施工设计图纸的会审和技术沟通，由甲方或综合总包组织，我方技术人员、工长参加；由我方技术人员根据工程进度提出施工用料支配，施工机具和检测工具、仪器的装备支配，同时结算施工劳动力的装备，做好施工班组的平安、消防、技术交底和培训工
14、作。2、协作主体构造和装修，熟悉构造和装修预埋图纸，区清预埋位置尺寸，以及有关施工操作、工艺、规程、标准的规定及施工验收标准要求；随构造、装修工程的进度，监视好管盒预埋安装和线槽敷设工作，做到不错、不漏、不堵，当分段隐藏工程完成后，应协作甲方刚好验收并刚好办理隐检签字手续。3、到货开箱检查：首先由设备材料组负责，技术和质量监理组参加，将已到施工现场的设备、材料做直观上的外观检查，保证无外伤损坏、无缺件，清点备件，核对设备、材料、电缆、电线、备件的型号规格、数量是否符合施工设计文件以及清单的要求，并刚好照实填写开箱检查报告。4、各种线缆的敷设，随着管盒预埋安装和线槽敷设及装修工程的慢慢进展，应适时根据各专业的设计施工图纸穿放线缆及进展区核检测工作，并刚好做好检测记录。5、电缆敷设工作面的检查：由质量监理组负责，严格根据施工图纸文件要求和有关标准规定的标准对设备及线路等进展验收。6、机柜定位安装：根据设计图纸，复测其详细位置和尺寸再进展机柜，线架就位安装。7、线缆端接测试：严格根据设计文件安装技术工艺规程标准进展施工，端接完成后应100%通过超5类性能的测试和安装工艺检查工作，并做好相应的记录和标签。8、系统自检：在设备端接，测试完毕后，由质量监理组和技术支持组，按施工设计文件和有关规程规定，组织有关人员进展细致的检查和重点的抽查（10%信息点抽测），确认无误以及符合有关
