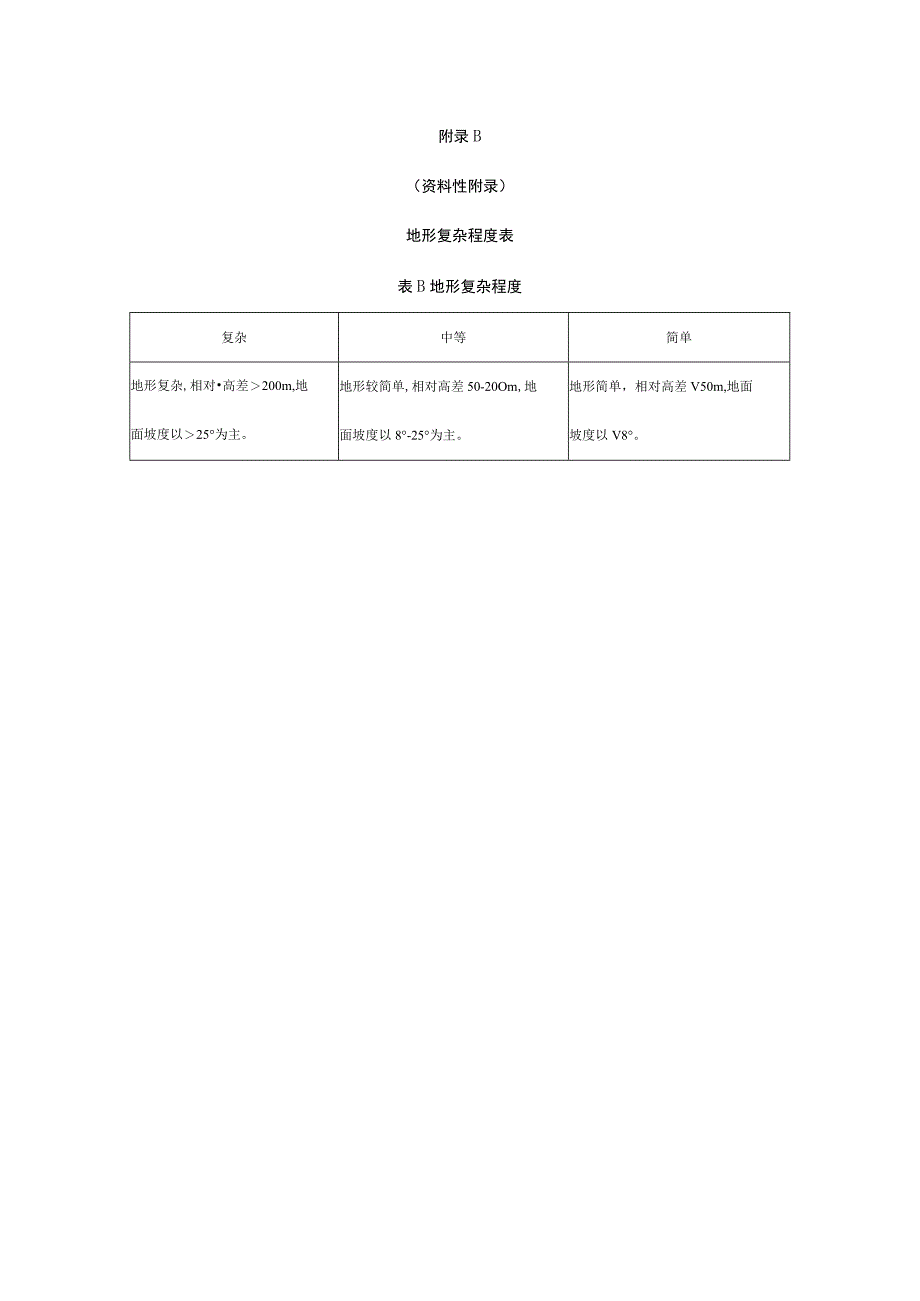

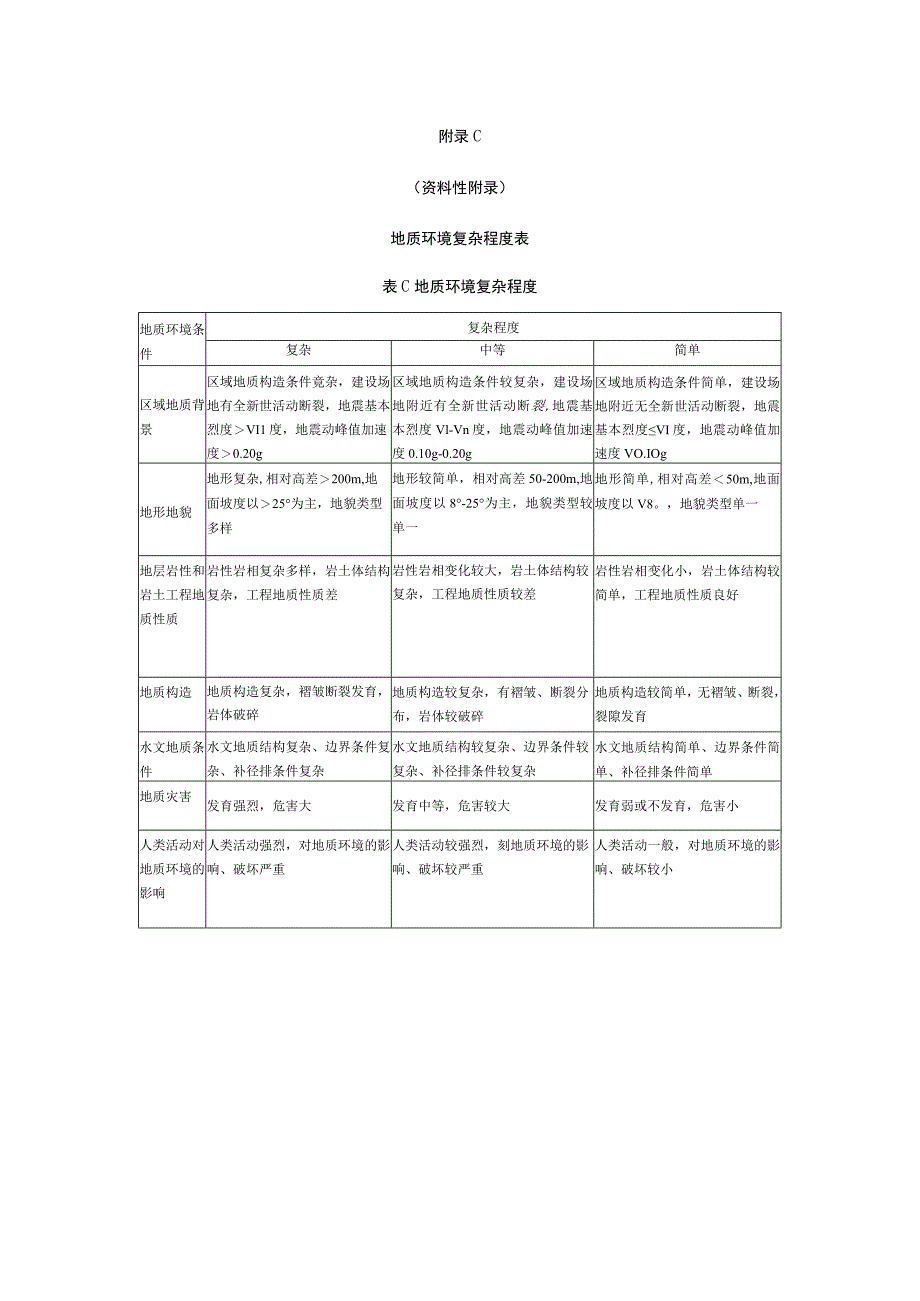

1、附录A（资料性附录）切坡分类折线型切坡（I型）：切坡段仅占原始边坡的一部分，切割面呈直线，顶部低于原始边坡的顶部。直线型切坡（II型）：切割面呈直线，切至原始边坡的坡顶。台阶式切坡（11I型）：切割面呈台阶状，切至原始边坡的坡顶。图A切坡分类示意图附录B（资料性附录）地形复杂程度表表B地形复杂程度复杂中等简单地形复杂,相对高差200m,地地形较简单,相对高差50-20Om,地地形简单，相对高差V50m,地面面坡度以25为主。面坡度以8-25为主。坡度以V8。附录C（资料性附录）地质环境复杂程度表表C地质环境复杂程度地质环境条件复杂程度复杂中等简单区域地质背景区域地质构造条件竟杂，建设场地有全新
2、世活动断裂，地震基本烈度VI1度，地震动峰值加速度0.20g区域地质构造条件较复杂，建设场地附近有全新世活动断裂,地震基本烈度Vl-Vn度，地震动峰值加速度0.10g-0.20g区域地质构造条件简单，建设场地附近无全新世活动断裂，地震基本烈度VI度，地震动峰值加速度VO.IOg地形地貌地形复杂,相对高差200m,地面坡度以25为主，地貌类型多样地形较简单，相对高差50-200m,地面坡度以8-25为主，地貌类型较单一地形简单,相对高差50m,地面坡度以V8。，地貌类型单一地层岩性和岩土工程地质性质岩性岩相复杂多样，岩土体结构复杂，工程地质性质差岩性岩相变化较大，岩土体结构较复杂，工程地质性质较
3、差岩性岩相变化小，岩土体结构较简单，工程地质性质良好地质构造地质构造复杂，褶皱断裂发育，岩体破碎地质构造较复杂，有褶皱、断裂分布，岩体较破碎地质构造较简单，无褶皱、断裂，裂隙发育水文地质条件水文地质结构复杂、边界条件复杂、补径排条件复杂水文地质结构较复杂、边界条件较复杂、补径排条件较复杂水文地质结构简单、边界条件简单、补径排条件简单地质灾害发育强烈，危害大发育中等，危害较大发育弱或不发育，危害小人类活动对地质环境的影响人类活动强烈，对地质环境的影响、破坏严重人类活动较强烈，刻地质环境的影响、破坏较严重人类活动一般，对地质环境的影响、破坏较小附录D（资料性附录）岩体结构分类表D岩体结构类型划分岩
4、体结构类型地层岩性结构面特征结构体特征直立边坡自稳能力整体块状结构整体结构岩性单一，构造变形轻微的巨厚层沉积岩、变质岩和火山熔岩，火成侵入岩结构面少，一般1-2组，裂隙延续性极差，层间结合良好，多呈闭合状态，无填充或含少量碎屑。巨型块状15m高的边坡长期稳定，偶有掉块块状结构岩性较单一，受轻微构造作用的巨厚层沉积岩和变质岩、火成岩侵入体结构面少，一般23组，裂隙延续性极差，层间结合良好，多呈闭合状态，层面有一定结合力。块状、菱形块状15m高的边坡稳定，Iom15m高的边坡欠稳定层状结构层状结构受构造破坏或较轻的中厚层（大于IOcm）岩体结构面23组，裂隙延续性极差，有时也有软弱夹层或层间错动面
5、，其延续性较好，层间结合较差。块状、柱状、厚板状IOm高的边坡稳定，偶有掉块薄层状结构构造作用下发生强烈褶曲和层间错动，厚度小于IOcm岩体层理、片理发达，原生软弱夹层、层间错动和小断层不时出现，结合较差，结构面多为泥膜、碎屑和泥质充填板状、薄板状Iom高的边坡稳定，5mIom高的边坡欠稳定碎裂结构镶嵌结构结构组数较多、体密度较大的脆硬岩层以规模不大的结构面为主，但组数多，密度大，延续性差，层间结合较差，闭合无填充或充填少量碎屑形状不规则，但菱角显片Iom高的边坡稳定，5mIoln高的边坡欠稳定片状碎裂结构受构造裂隙切割的层状岩体以层面、软弱夹层和层间错动面等为主，构造裂隙发达，层间结合较差以
6、碎块状、板状、短柱状为主5m高的边坡稳定，偶有掉块碎裂结构构造破碎较强烈的岩层弱风化带。延续差的结构面，密度大，相互交切，层间结合差。碎屑和大小不等的岩块，形状多种,不规则5m高的边坡稳定，小于5m高的边坡欠稳定散体结构构造破碎较强烈的岩层全风化带。裂隙和节理很发达，无规则,层间结合差。岩屑、碎片、碎块、岩粉小于5m高的边坡不稳定附录E（资料性附录）房屋结构类型表E房屋结构类型房屋结构类型定义备注砖木结构（住宅）指建筑物中竖向承重结构的墙、柱等采用砖或砌块砌筑，楼板、屋架等用木结构。砖混结构（住宅）建筑中竖向承重结构的墙、柱等采用砖或砌块砌筑，柱、梁、楼板、屋面板等采用钢筋混凝土结构。通俗地讲
7、，砖混结构是以小部分钢筋混凝土和大部分砖墙承重。钢筋混凝土（住宅）指建筑物中主要承重结构如墙、柱、梁、楼板、楼体、屋面板等用钢筋混凝土制成，非承重墙用砖或其它材料填充。这种结构抗震性能好，整体性强，耐火性、耐久性、抗腐蚀性强。钢结构（住宅）指建筑物中主要承重结构以钢制成，适用于超高层建筑。自重最轻。附录F挡土墙类型表F挡土墙类型表挡土墙类型重力式挡土墙悬臂式挡土墙锚定式挡土墙加筋式挡土墙定义是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。由底板和固定在底板上的直墙构成，主要靠底板上的填土重量来维持稳定的挡土墙。是一种适用于填土的轻型挡土结构。指的是由填土、拉带和镶面砌块组成的加筋土承受土体
8、侧压力的挡土墙。墙顶地面图F.1重力式挡土墙地面vj图F.3锚定式挡土墙墙顶（资料性附录）附录G（资料性附录）抗滑桩类型表G抗滑桩类型表抗滑桩类型挖孔桩灌注桩微型桩定义人工挖掘成孔的灌注桩。指使用机械在岩土层中成孔,现场浇注形成的钢筋混凝土柱状构件。一般指桩径小于300mm,长细比大于30的钻孔灌注桩。图G.1挖孔桩示意图图G.3灌注桩示意图附录H（资料性附录）截排水沟分类表H.1地表排水工程截排水沟类型地表排水工程排水沟与截水沟跌水急流槽沉砂池定义截、排水系统设计应首先进行各主、支沟汇流面积分割，然后依据设计暴雨强度、设计标准计。算汇流量和输水量，在此基础上计算确定排水沟断面尺寸。当藏、排水
9、沟所处自然纵坡大于1+20或局部高差较大时,宜设置跌水。跌水应采取加固措施，必要时增设消能措施。当坡体表面松软，跌水可增设防滑样嵌入稳定地层，或沿纵向坡设置土钉;或短错防滑。因场地地形限制，单级落差较大时，则宜在跌水下方增设消能防冲刷措施，如设置跌坎式（直跌式）消力池或底流式消力。当截、排水沟沟底纵坡等于或小于0.3%时，宜设置沉砂池，沉砂池可根据来沙量，按纵向50m10011）间距设置，并考虑便于机械或人工除砂的贮存与外运。当截、排水沟沟底纵坡等于或小于0.3%时,宜设置沉砂池,沉砂池可根据来沙量,按纵向50111OOIn间距设置，并考虑便于机械或人工除砂的贮存与外运。护墙图H.2跌水示意图图H.3急流槽示意图表H.2地下排水工程截排水沟类型地下排水工程排水除洞排水孔渗沟(盲沟)定义布置在滑坡体上的排水隧洞,其平而位置及走向应依据滑坡区地形、地貌、构造,工程地质与水文地质条件、滑面深度及与之相连通的竖向排水工程的空间布置等因素综合确定。洞身应置于整体稳定的围岩中，并置于滑面以下至少05m,洞身围岩分类执行工程岩体分级标准(GB50218-2014)o排水孔一般与排水竖井、隧洞、排水沟渠等其他排水工程结合使用，也可单独设置在支挡结构体中。多采用仰斜式，倾角不宜小于10%,渗沟适用于排除或疏干地质灾害体内浅层地表水。必要时，可与抗滑支挡结构结合设置。滑面图H.4排水除洞示意图地面
