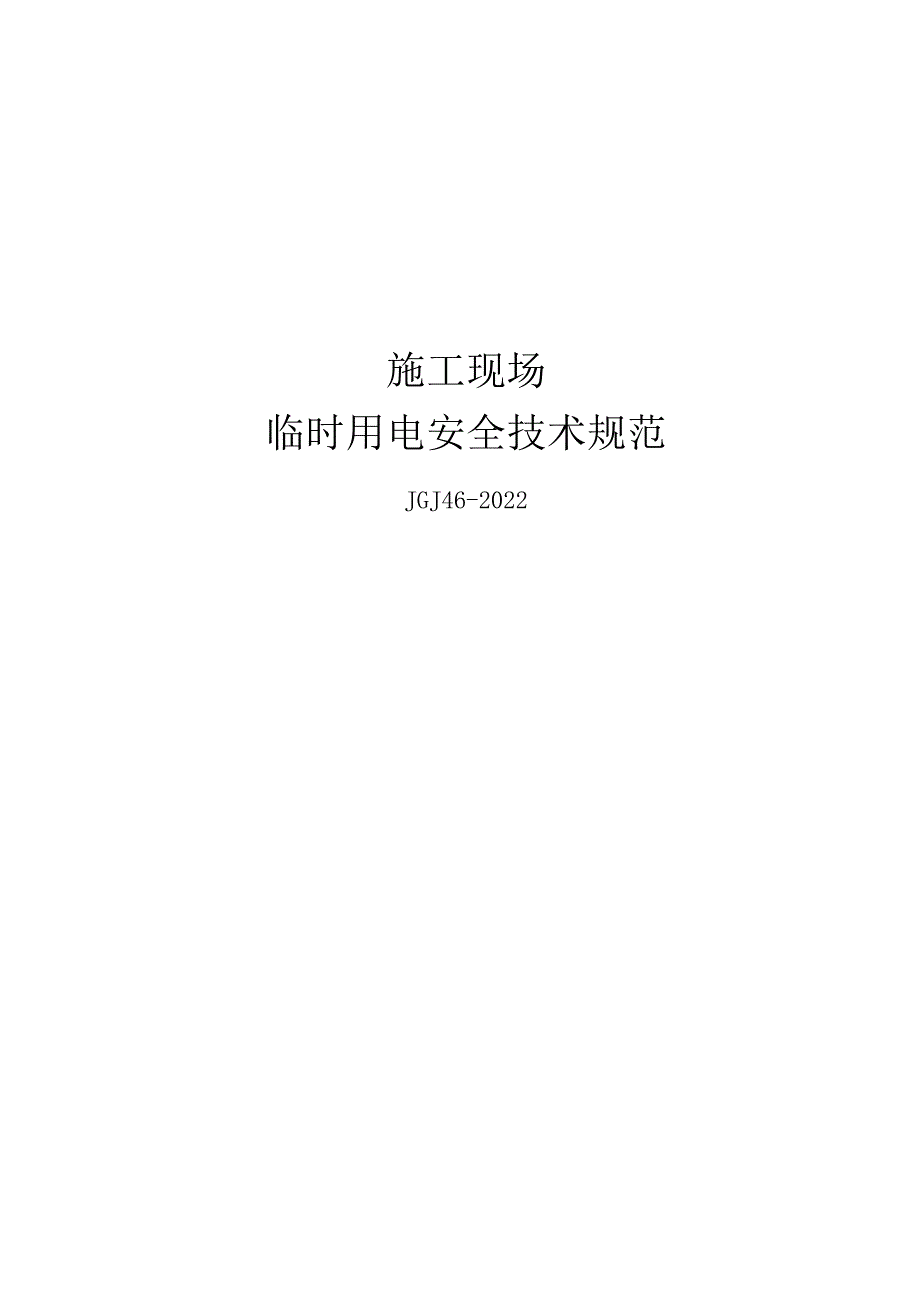

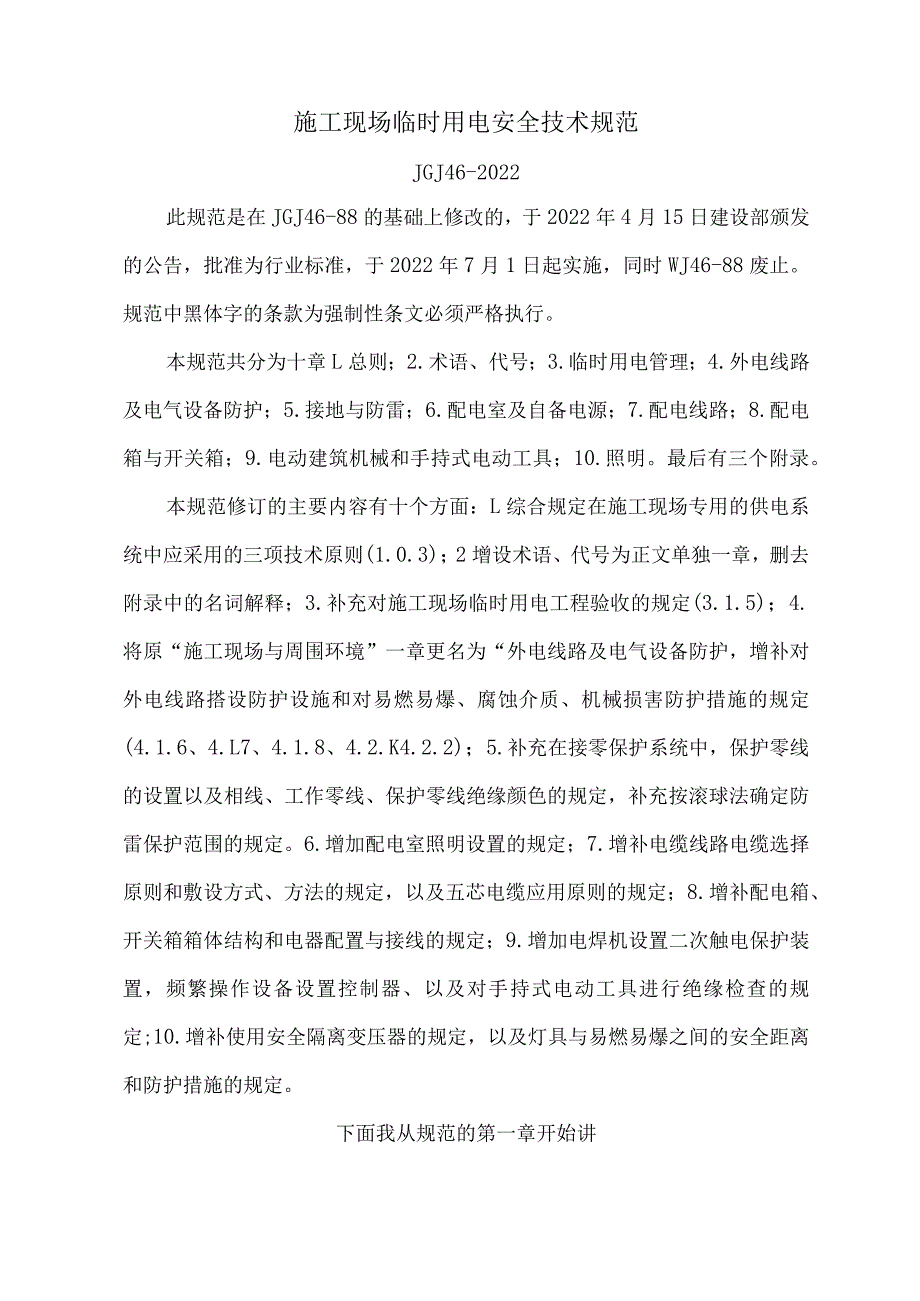

1、施工现场临时用电安全技术规范JGJ46-2022施工现场临时用电安全技术规范JGJ46-2022此规范是在JGJ46-88的基础上修改的,于2022年4月15日建设部颁发的公告,批准为行业标准,于2022年7月1日起实施,同时WJ46-88废止。规范中黑体字的条款为强制性条文必须严格执行。本规范共分为十章L总则;2.术语、代号;3.临时用电管理;4.外电线路及电气设备防护;5.接地与防雷;6.配电室及自备电源;7.配电线路;8.配电箱与开关箱;9.电动建筑机械和手持式电动工具;10.照明。最后有三个附录。本规范修订的主要内容有十个方面:L综合规定在施工现场专用的供电系统中应采用的三项技术原则(

2、1.0.3);2增设术语、代号为正文单独一章,删去附录中的名词解释;3.补充对施工现场临时用电工程验收的规定(3.1.5);4.将原“施工现场与周围环境”一章更名为“外电线路及电气设备防护,增补对外电线路搭设防护设施和对易燃易爆、腐蚀介质、机械损害防护措施的规定(4.1.6、4.L7、4.1.8、4.2.K4.2.2);5.补充在接零保护系统中,保护零线的设置以及相线、工作零线、保护零线绝缘颜色的规定,补充按滚球法确定防雷保护范围的规定。6.增加配电室照明设置的规定;7.增补电缆线路电缆选择原则和敷设方式、方法的规定,以及五芯电缆应用原则的规定;8.增补配电箱、开关箱箱体结构和电器配置与接线的

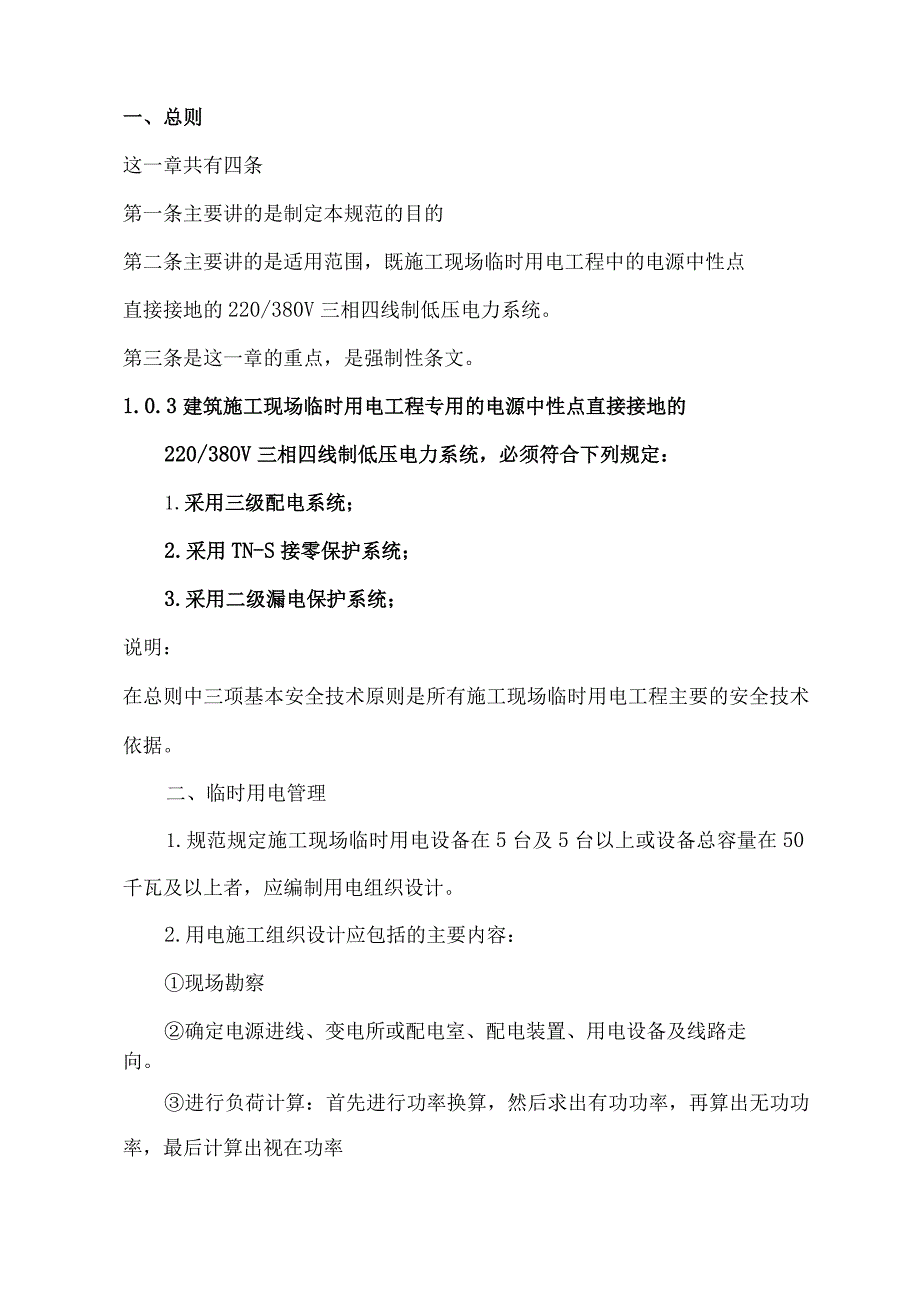

3、规定;9.增加电焊机设置二次触电保护装置,频繁操作设备设置控制器、以及对手持式电动工具进行绝缘检查的规定;10.增补使用安全隔离变压器的规定,以及灯具与易燃易爆之间的安全距离和防护措施的规定。下面我从规范的第一章开始讲一、总则这一章共有四条第一条主要讲的是制定本规范的目的第二条主要讲的是适用范围,既施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统。第三条是这一章的重点,是强制性条文。1.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的220/38OV三相四线制低压电力系统,必须符合下列规定:1.采用三级配电系统;2.采用TN-S接零保护系统;3.采用二

4、级漏电保护系统;说明:在总则中三项基本安全技术原则是所有施工现场临时用电工程主要的安全技术依据。二、临时用电管理1.规范规定施工现场临时用电设备在5台及5台以上或设备总容量在50千瓦及以上者,应编制用电组织设计。2.用电施工组织设计应包括的主要内容:现场勘察确定电源进线、变电所或配电室、配电装置、用电设备及线路走向。进行负荷计算:首先进行功率换算,然后求出有功功率,再算出无功功率,最后计算出视在功率视在功率二有功功率2+无功功率2选择变压器,实际上变压器不是电源它也是一台用电设备,所以要考虑本身的耗电,另外还要有一定余量,就象家中的电表,不能正好按用电量选择,变压器的容量要大于总容量的1525

5、%。设计配电系统(1)设计配电线路,选择导线或电缆,先设计现场的线路布局,然后按控制设备数量、容量计算载流量,按不同的载流量选择不同截面的导线,另外还要考虑两个因素一是导线的机械强度(如架空线路铜线最小不得小于IonInI;铝线16mm?),二是电压降(一般不超过5%)最后选择较大的。建筑工地可以以载流量为主导进行。排管线路长可以以电压降为主导进行选择截面。(2)设计配电装置,选择电器。电闸箱的布局应考虑基础一主体一一装修三个阶段,许多工地从开工到竣工电箱的位置不变,电器元件不变,基础施工可能控制抽水泵,主体施工可能改为电焊机到装修又控制手持电动工具,位置不合理,参数不匹配。(3)设计接地装置

6、(4)绘制临时用电工程图纸,主要包括用电工程总平面图,配电装置布置图,配电系统接线图,接地装置设计图。设计防雷装置确定防护措施制定安全用电措施和电气防火措施。3.规范强调了临时用电施工组织设计变更必须履行编制、审核、批准、验收等程序3.1. 4临时用电施工组织设计变更时,必须履行“编制、审核、批准”程序,由电气工程技术人员组织编制,经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。3.1, 5临时用电工程必须经编制、审核、批准部门和使用单位共同验收,合格后方可投入使用。3.2, 4,3.1.5主要是加强管理,明确职责。规定用电组织设计及其变更的编制、

7、审核、批准程序。相关审核部门指安全、技术、设备、材料、施工、监理等部门。特别注意的具有法人资格企业的技术负责人批准才能实施方案。4.安全技术挡案应包括:用电组织设计的全部资料修改用电组织设计的资料用电技术交底资料用电工程检查验收表 电气设备的试、检验凭单和调试记录 接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表定期检(复)查表电工安装、巡视、维修、拆除工作记录5, 3.3.4临时用电工程定期检查应按分部、分项工程进行,对安全隐患必须及时处理,并应履行复查验收手续。这一条主要强调对临时用电检查的规定和制度。三、外电线路及电气设备防护1.外电线路防护主要指架空线路的防护,除因施工需要架设的低

8、压线路外,还有原来已存在的电业局的线路(高压或低压)在施工中应保持一定距离,否则容易发生触电事故。 规范规定了不得在高、低压线路下方施工、搭设临时建筑、堆放材料构件等杂物,因为有一定的危险。我们有许多这样的事故教训(堆沙子触电)。 在建工程必须与外电架空线路保持一定安全距离(见4.1.2表),尤其是高压线路,因高压将周围空气电离,使空气由绝缘体变成导体,从而对接近(虽没有接触)的导体放电造成触电事故电压越高离空气范围也越大,所以规范规定了最小的安全距离。规范还对机动车道与架空线路交叉时的最小安全距离及起重机与架空线路的最小安全距离作了规定。当不能满足安全距离时应有绝缘隔离防护措施。新规定对防护

9、架子作了具体的规定。防护设施首先从搭设材料上要求宜采用木、竹或其他绝缘材料搭设不宜采用采用钢管等金属搭设。二是警示要求昼夜都应设置醒目的警告标志。三是防护架子与外电线路之间的最小安全距离作了规定。四是防护设施的受力要求能承受施工过程中人体、工具器材落物的意外撞击,而保持其中防护功能。五是防护设施的挂封物能防止2.5mm固体异物穿越。六是搭设的形式要满足防护的需要如遇塔吊在作业半径范围内的高压线,上方应有门型防护,上方铺5cm的板。搭设防护设施要停电作业并有电气工程技术人员和专职安全人员监护。电气设备防护(略)四、接地与防雷施工现场采取保护接地或保护接零是电气的最基本的安全保护措施,各施工单位必

10、须认真作好。5.1.1 在施工现场专用变压器的供电的TN-S接零保护系统中,电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线出引出。5.1.2 当施工现场与外电线路共用同一供电系统时,电气设备的接地,接零保护应与原系统保持一致。不得一部分做保护接零,另一部分做保护接地。采用TN做保护接零时,工作零线(N线)必须通过总漏电保护器,保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处,引出形成局部TN-S接零保护系统。5.1.10 PE线严禁装设开关或熔断器,严禁通过工作电流,且严禁断线。5.3.2TN系统中的保

11、护零线除必须在配电室或总配地外,还必须在配电系统中的中间处和末端处做重复接地。在TN系统中,保护零线每一处重复接地装置的接地电阻值不应大于IOC的电力系统中,所有重复接地的等效电阻值值不应大于IOC。5.4.7做防雷接地机械上的电气设备,所连接PE线必须同时做重复接地,同一台机械电气设备的重复接地和机械防雷接地可共用同一接地体,但接地电阻应符合重复接地电阻值的要求。1 .国家标准中的电气接地型有IT、TT、TN三种。IT:变压器中性点不接地,电网与大地绝缘。为了减轻高压窜入低压的危险,可将低压侧中性点通过击穿保险接地(正常情况下不接地,当高压窜入低压时,保险被击穿,故障电流流入大地),也叫间接

12、接地。后面“T”,表示用电设备采用保护接地。IT图n:变压器中性点直接接地,(不经过击穿保险),防止高压故障电流窜入低压,造成将低压用电系统电网及用电设备烧毁(IOKV高压窜入低压时达几千伏会将220/380V电网几百伏的绝缘摧毁),有了这种接地可保障低压用电正常运行。这种接地叫“工作接地”。后面“T”,表示用电设备采用保护接地。TT图TN:是指变压器进行工作接地后,用电设备采用了保护接零措施。此两种措施目的不同,工作接地为保证电气正常运行属功能性措施;保护接零属保护性措施,为保护人员触电时的安全降低危险程度。2、TN-C、TN-S、TN-C-S通过比较,在中性能点接地系统中,采用TN比采用T

13、T更具安全性和更经济。由于TT系统中人体触电时对地电压可达IIoV(大于安全电压),且短路电流较低,因此灵敏度低,保护的范围小。而TN系统保护接零就是把设备外壳与电网零线相连,他的工作原理是把碰壳故障变成单相短路故障,它的短路电流较大5倍,因此保护范围大,且由于只增加一根保护零线可重复使用,不像每台用电设备都要进行接地造成钢材浪费投入大。因此要求采用TN接零系统。TN系统中又可分为TNY(四线)、TN-S(五线)和TN-C-S(混合形式)三种。过去采用TN-C有一定的缺陷,如1.三相不平衡零线有电流;2.零线断线后面单相设备使用容易使零线带电;3.漏电保护器安装要求工作零线必须穿过,保护零线严

14、禁穿过,由于TNY工作零线与保护零线合一,易发生误操作等问题,所以要求必须采用TN-S接零保护系统。TN-C图TN-S系统不是简单的五根线,而是必须有专用的保护零线(PE线)。TN-S图PE线必须与N线严格分开;PE线应采用绿/黄双色,便于安装便于检查;PE线直接与用电设备外壳连接;PE线不准安装熔断器、开关,不通过漏电保护器;PE线通过接线端予牢固连接;PE线上必须设置重复接地;TN-C-S属于混合形式,当总包单位采用TNY时,分包单位可在第一级电箱中N线引入处进行重复接地,然后引出PE线,形成分包的TN-S,在总包系统中则为TN-C-S03. TT与TN不得混用当施工现场没有设置专用变压器

15、(自行维护的变压器)时,而由电力系统以220/380V等电压供电,此时现场采用的接地形式必须与供电系统一致,不得擅自决定,防止形成同一电网(同一供电系统)中采用两种接地形式,容易导致触电事故的作法。天津市电力部门采用了形式,故此时施工现场也必须将每台用电设备,与大地做保护接地(四线形式),不得与电网零线连接。4. PE线的引出由工作接地线处引出工作零线由变压器中性点瓷套管处引出,保护零线由接地处引出,当工作零线发生故障时,不影响保护零线。由配电室的零线处引出当总配电箱距变压器较远时,从变压器到总配电箱之间仍敷设四线。从总配电箱开始按五线敷设。PE线自总配电箱N线进线处的重复接地处引出。由第一级漏电保护器电源侧零线引出TN-C系统已安装漏电保护器时后面不能再实行TN-S,因通过漏电保护器的N线不准重复接地,否则保护器失灵。此时只能由电网第一级(总配电箱中)漏电保护器电源侧,N线进线处引出PE线。此时,N线进入漏电保护器,PE线自保护器外面与用电设备外壳连接,并未进入保护器,不影响保护器性能。5. 重复接地为防止保护零线断线,必须在始端、中间、末端且不少于3处做重复接地,重复接地接地电阻不大于IOQ。五、配电室及自备电源6.1.6配电柜应装设电源隔离开关及短路、过载、漏电保护器。电源隔离开关分断时应有明显可见
