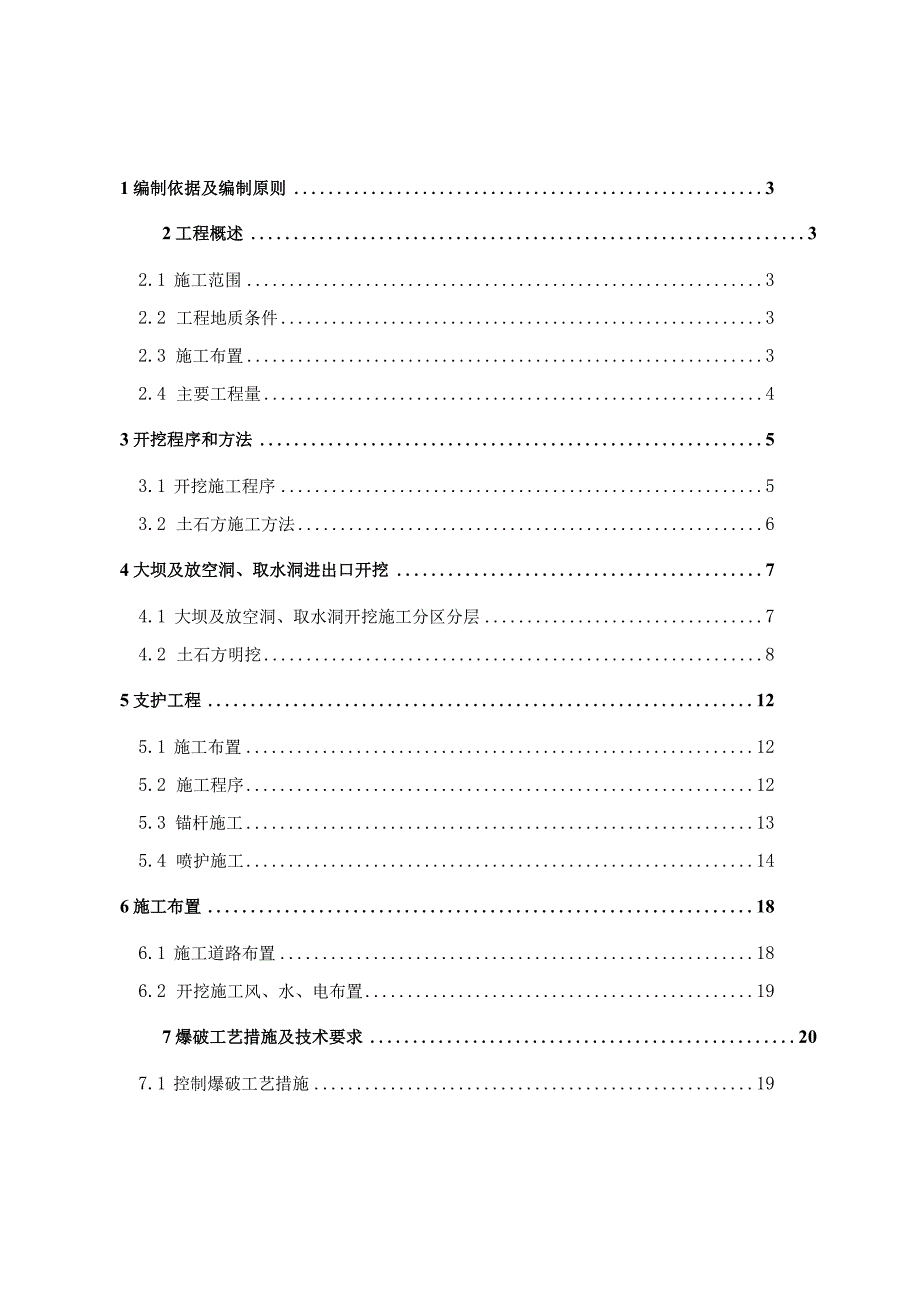

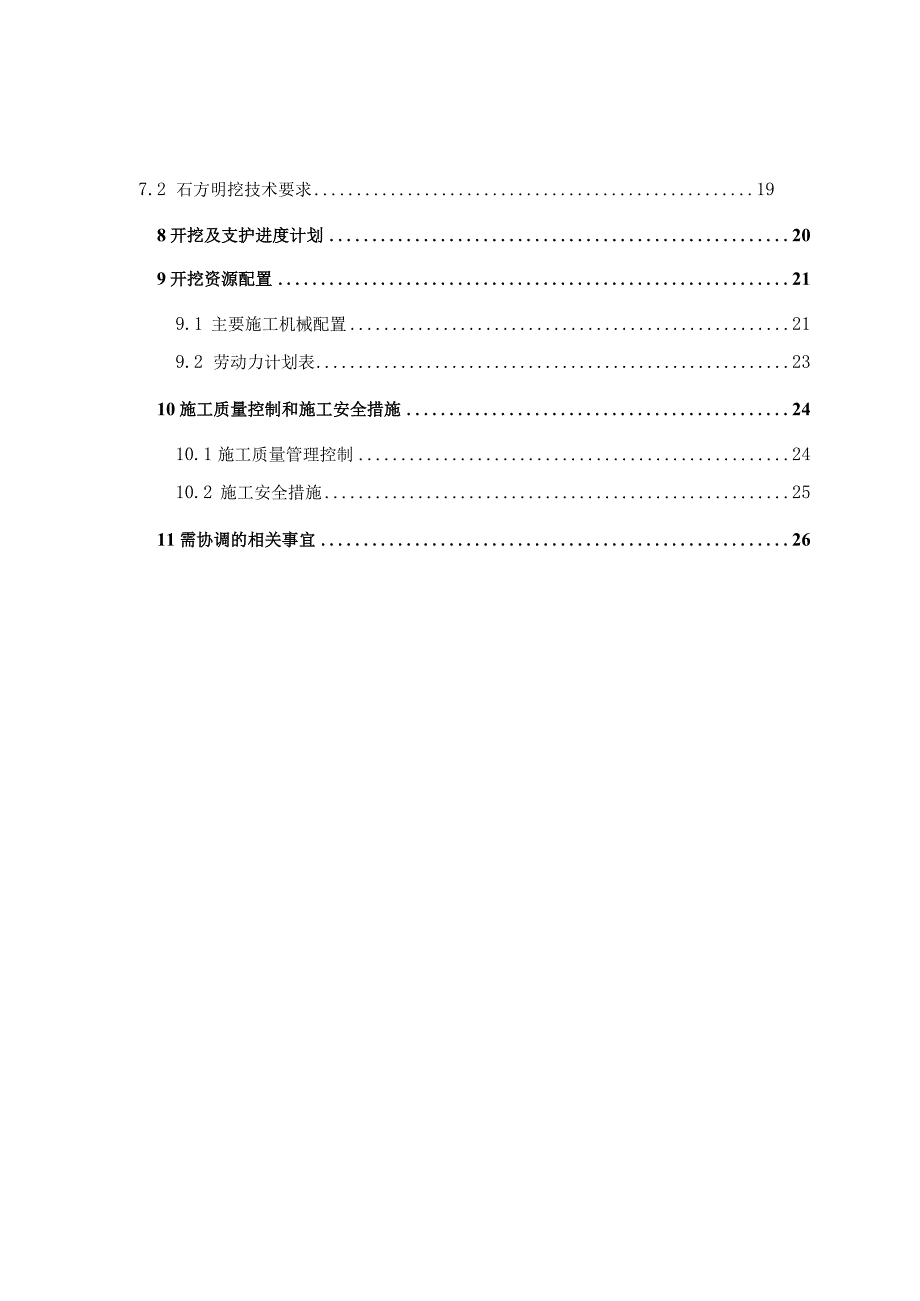

1、1编制依据及编制原则32工程概述32.1 施工范围32.2 工程地质条件32.3 施工布置32.4 主要工程量43开挖程序和方法53.1 开挖施工程序53.2 土石方施工方法64大坝及放空洞、取水洞进出口开挖74.1 大坝及放空洞、取水洞开挖施工分区分层74.2 土石方明挖85支护工程125.1 施工布置125.2 施工程序125.3 锚杆施工135.4 喷护施工146施工布置186.1 施工道路布置186.2 开挖施工风、水、电布置197爆破工艺措施及技术要求207.1 控制爆破工艺措施197.2 石方明挖技术要求198开挖及支护进度计划209开挖资源配置219.1 主要施工机械配置219.

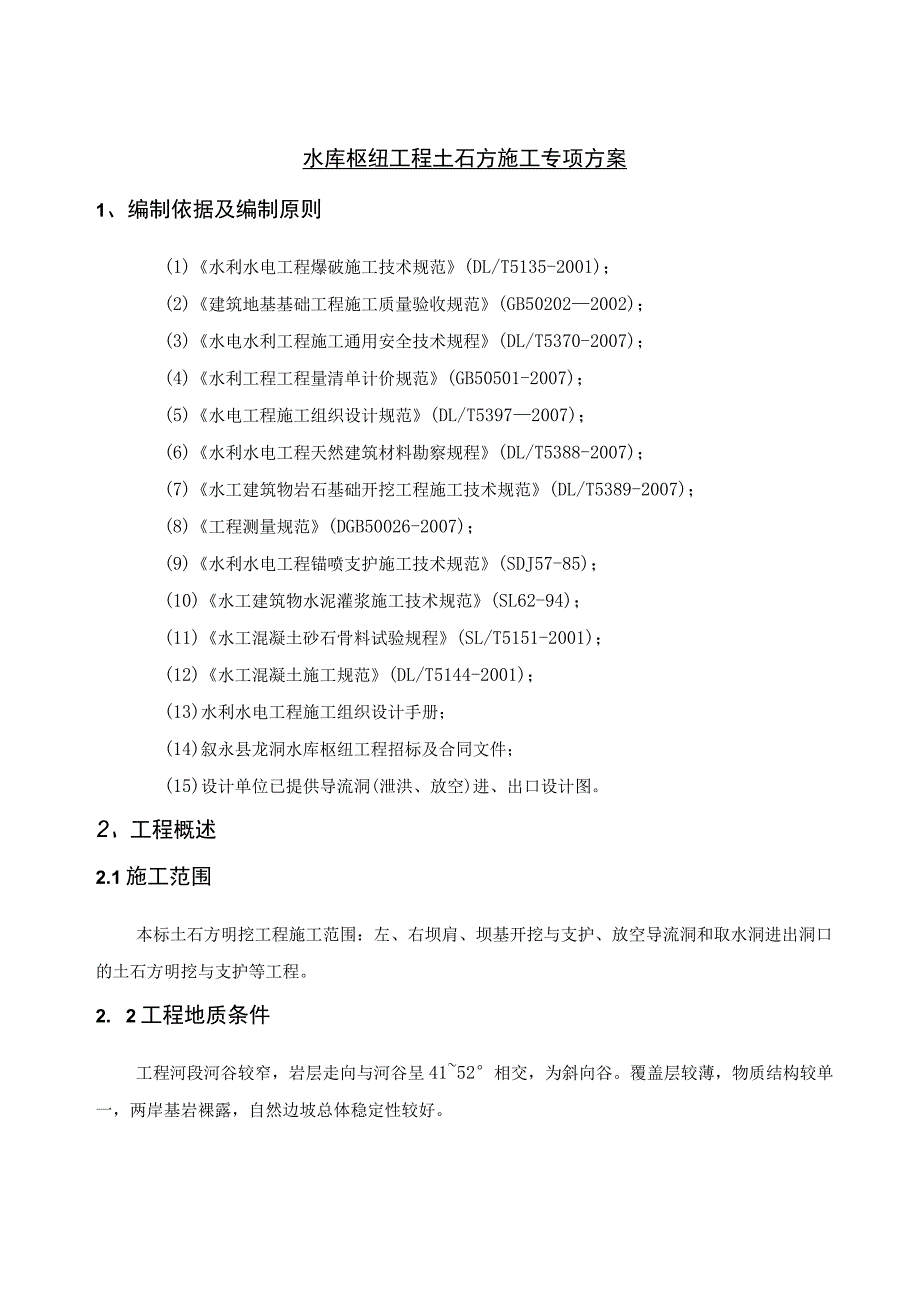

2、2 劳动力计划表2310施工质量控制和施工安全措施2410.1 施工质量管理控制2410.2 施工安全措施2511需协调的相关事宜26水库枢纽工程土石方施工专项方案1、编制依据及编制原则(1)水利水电工程爆破施工技术规范(DL/T5135-2001)；(2)建筑地基基础工程施工质量验收规范(GB502022002)；(3)水电水利工程施工通用安全技术规程(DL/T5370-2007)；(4)水利工程工程量清单计价规范(GB50501-2007)；(5)水电工程施工组织设计规范(DL/T53972007)；(6)水利水电工程天然建筑材料勘察规程(DL/T5388-2007)；(7)水工建筑物岩石
3、基础开挖工程施工技术规范(DL/T5389-2007)；(8)工程测量规范(DGB50026-2007)；(9)水利水电工程锚喷支护施工技术规范(SDJ57-85)；(10)水工建筑物水泥灌浆施工技术规范(SL62-94)；(11)水工混凝土砂石骨料试验规程(SL/T5151-2001)；(12)水工混凝土施工规范(DL/T5144-2001)；(13)水利水电工程施工组织设计手册；(14)叙永县龙洞水库枢纽工程招标及合同文件；(15)设计单位已提供导流洞(泄洪、放空)进、出口设计图。2、工程概述2.1施工范围本标土石方明挖工程施工范围：左、右坝肩、坝基开挖与支护、放空导流洞和取水洞进出洞口的
4、土石方明挖与支护等工程。2. 2工程地质条件工程河段河谷较窄，岩层走向与河谷呈4152相交，为斜向谷。覆盖层较薄，物质结构较单一，两岸基岩裸露，自然边坡总体稳定性较好。2.1 3施工布置1、施工道路布置详细施工道路布置见土石方开挖道路布置示意图。2、风、水、电等布置A、施工供风施工供风拟采用布置在相应位置的空压机站，右坝肩开挖支护及放空洞和各洞口的土石方开挖供风，由风管接至工作面用风处。B、施工供水施工供水直接从水池接650钢管引至工作面。C、施工供电本工程供电由业主提供的IOKV输电线路接线点接各施工部位的变压器供电。风水电具体布置见施工总平面布置。3、弃渣场根据招标文件给出的条件，枢纽工程
5、拟设置4个弃渣场，1#、2#弃渣场设置于库内；3#弃渣场设置于坝下游附近；4#弃渣场设置于石料场附近。4、临时拌和设置喷混凝土所用混凝土料由JDY-350强制拌和机就近拌制，喷护所用的水泥在拌和机附近搭设简易水泥库存放。5、炸药库新建一座炸药库，具体位置在进场后协同相关部门确定。根据国家相关规定由专人进行管理。2.4 主要工程量具体工程量分布详见图表1。图表1土石方明挖工程量表序号施工部位及施工项目工程量备注单位数量1挡水工程土方m374431坝肩、坝基2挡水工程石方ni83045坝肩、坝基3泄洪工程进口土方m5484泄洪工程进口石方Ill：21935泄洪工程出口及消力池段土方m347636泄
6、洪工程出口及消力池段石方m3132767引水工程进口土方mi58引水工程进口石方m3219引水工程出口及消力池段土方m322110引水工程出口及消力池段石方3m230011导流工程进口土方3m11312导流工程进口石方3m53合计土方3m80081合计石方3m100888共计3m1809693、开挖程序和方法2.5 开挖施工程序1、进场后，修通至各工作点的施工便道。2、根据各工作点分区、分层布置，各部位开挖施工时，按自上而下、由外向内的原则进行。3、开挖的工序为：场地清理方开挖梯段钻爆开挖建基面保护层开挖。施工时按各道工序依次进行，形成多工作面流水作业。3. 2土石方施工方法1、场地清理施工前
7、由测量放出设计开挖边线，对开挖范围内的原始地形、地貌进行复测，核实开挖原始断面,确定开挖及清理范围，人工配合液压反铲挖掘机清理开挖区内的植被、杂物，并在开挖开口边线外按设计要求做好排水沟。2、土方开挖本标土方开挖为局部覆盖层开挖。首先进行测量放样，标识出开挖范围和位置，然后用人工结合机械清理开挖区域内的树木和杂物，清理范围延伸至开挖线外侧3m,并将开挖区域上部孤石、险石排除，较大块石用小炮清除。开挖区域清理完毕后，按设计要求设置施工边坡上部地面排水系统。土方开挖采用PC400液压反铲直接挖取装20t自卸汽车运输，人工配合修整边坡。按照测量放样的开口线，自上而下分层开挖。同一层面开挖施工，按照“
8、先土方开挖，后石方开挖，再边坡支护”的顺序进行，使开挖面同步下降。开挖土料翻落至下部集渣平台或直接装车。土方边坡开挖接近设计坡面时，按设计边坡预留0.2m0.3m厚度的削坡余量，再人工整修。3、石方明挖A、石方明挖采用自上而下分层钻爆开挖的施工方法，分层梯段高度为3.06.0m；建基面底部预留1.5m保护层；永久石方边坡均采用预裂爆破，基岩采用梯段微差爆破。岸坡开挖渣料由PC400反铲装20t自卸汽车运至弃渣场。无法采用大型钻爆设备施工开挖时（如：坝肩、部分上开口位置等），选用手风钻按3m一层进行浅孔梯段爆破。液压反铲装渣、修坡；当开挖工作面形成IOm以上宽度后，再采用CM351钻机钻爆，建基
9、面留2.Om保护层，手风钻分层进行保护层开挖。用手风钻进行浅孔爆破时，钻孔时底部留02m撬挖。CM351钻机钻孔孔径为689mm、手风钻钻孔直径为42mm。开挖永久边坡采取预裂爆破，预裂孔施工采用KSZ-100Y型预裂专用钻机造孔，孔径选用89mm。在开挖前，应根据地质情况及钻机情况，进行爆破设计并提交监理工程师进行审批，并做好爆破安全警戒工作，明确爆破信号，在确认安全后方可进行爆破作业，初步拟定爆破参数（见图表2）o图表2梯段微差爆破参数表炮孔类孔深孔距排距孔径药卷直径单耗堵塞长单孔装药型(m)(m)(m)(mm)(mm)(kgm3)度(m)量（kg）炮孔类型孔深(m)孔距(m)排距(m)孔
10、径(mm)药卷直径(mm)单耗(kgm3)堵塞长度(m)单孔装药量(kg)主爆孔6.32.52.289600.442.014.52缓冲孔7.32.01.589400.312.010.16预裂孔7.30.8/8932400gm1.02.5备注：爆破参数将在施工中根据爆破效果进行相应调整。B、保护层开挖水平建基面采用保护层方法施工。保护层预留厚度2.0m,底部0.2m,采用人工挖除。4、大坝及放空洞、取水洞进出口开挖3.1 大坝及放空洞、取水洞开挖施工分区分层根据地形条件及开挖工程量分布，大坝土石方开挖拟分为三个开挖区：左岸坝肩开挖作为开挖区，右坝肩开挖区，坝基河床开挖区，放空洞和取水洞进出口开挖
11、同时进行。开挖根据施工部位及高程按“自上而下分区、分层开挖”原则进行。坝基河床段主要为土方开挖，分层按3m一层施工，石方开挖分层按3m、6m层考虑，石方开挖至设计线最后一层，预留1.5m以上保护层，保护层采用手风钻小药量浅孔爆破。1、覆盖层开挖清理覆盖层的开挖清理采用SD22推土机集料，PC400反铲装20t自卸车运至渣场。2、土方开挖施工土方开挖自上而下进行，坝址区先进行左右坝肩开挖，再进行基坑土方开挖。放空洞亦相同。土方自上而下分层清理，在施工道路无法到达部位时，反铲先修机械便道上至坡顶，自上而下地向下形成出渣平台和出渣道路，再装自卸车运渣料至弃渣场。当场面允许可修成施工道路时，反铲直接挖
12、装自卸车运渣料至弃渣场。同一层面开挖施工，按照“先土方开挖，后石方开挖，再边坡支护”的顺序进行，使开挖面同步下降。坝基河床段土方开挖量较大，开挖按照测量放样开口线自上而下分层开挖，分层厚度3m,开挖工作面展开后，由PC400液压反铲直接装20t自卸车(必要时用推土机集料，装载机装车）。3、石方开挖施工石方开挖采用自上而下分层钻爆开挖的施工方法，分层梯段高度为3.0m、6.0m；,永久石方边坡均采用预裂爆破；基岩采用梯段微差爆破。边坡顶部石方开挖工作面较小，无法采用大型钻爆设备，该部分开挖时选用手风钻按3m一层进行浅孔梯段爆破，PC400液压反铲甩料。当开挖工作面形成IOin以上宽度后，再采用C
13、M351钻机钻爆，开挖渣料用PC400液压反铲装20t自卸汽车运输。CM351钻机钻孔时底部留2.Om保护层，手风钻分层进行保护层开挖。用手风钻进行浅孔爆破时，钻孔时底部留0.8m保护层。CM351钻机钻孔孔径为689mm、手风钻钻孔直径为42mm。开挖永久边坡采取预裂爆破，预裂孔施工采用KSZ-100Y型预裂专用钻机造孔，孔径选用89mm.4. 2土石方明挖1、土方开挖采用PC400液压反铲按照测量放样开口线自上而下分层开挖，由液压反铲直接装20t自卸车（需要时用推土机集料，装载机装车）。石方明挖采用浅孔梯段开挖方案，微差爆破，宽孔距小排距技术，边坡及水平马道采用预裂爆破。主爆孔和缓冲孔采用
