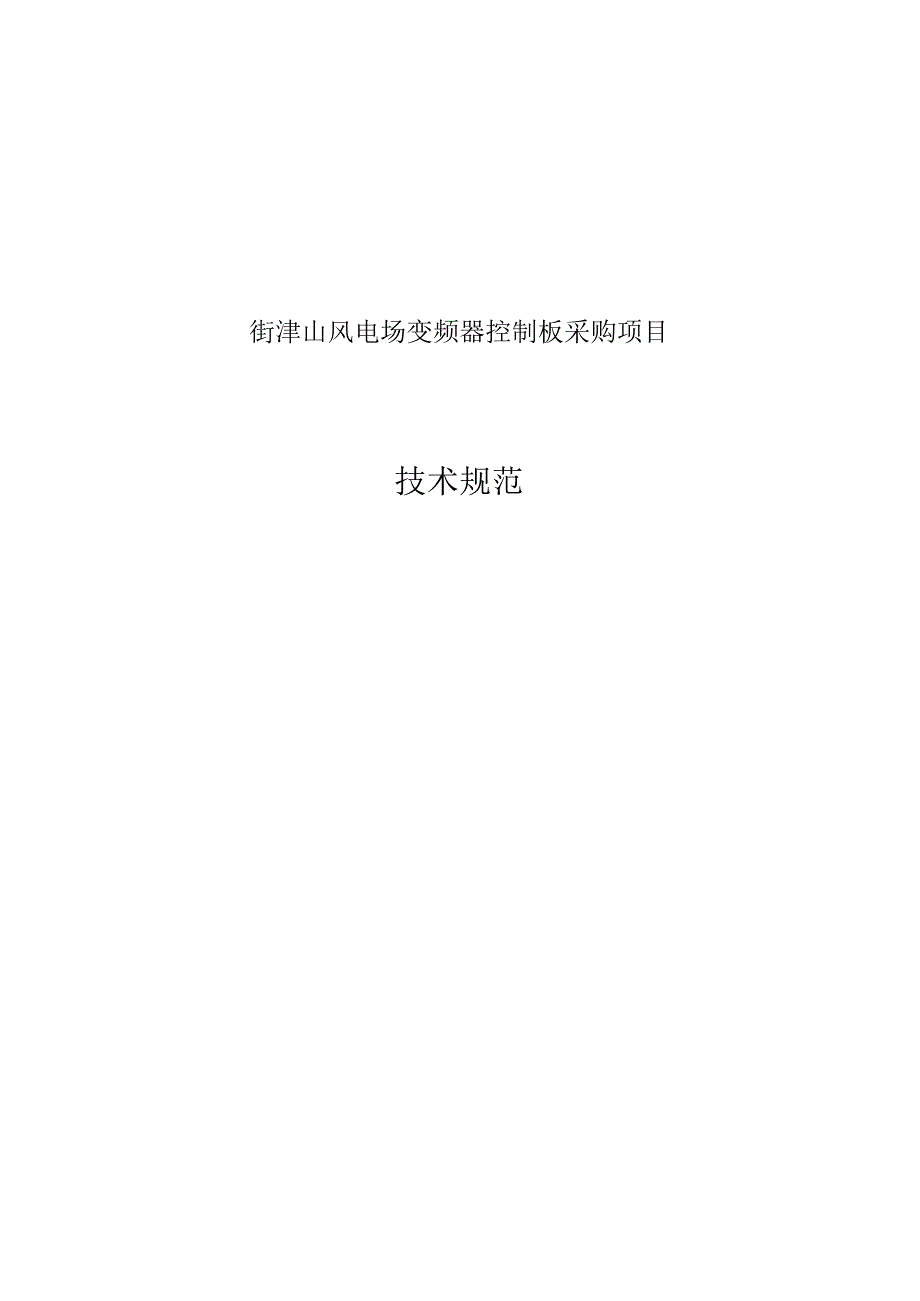

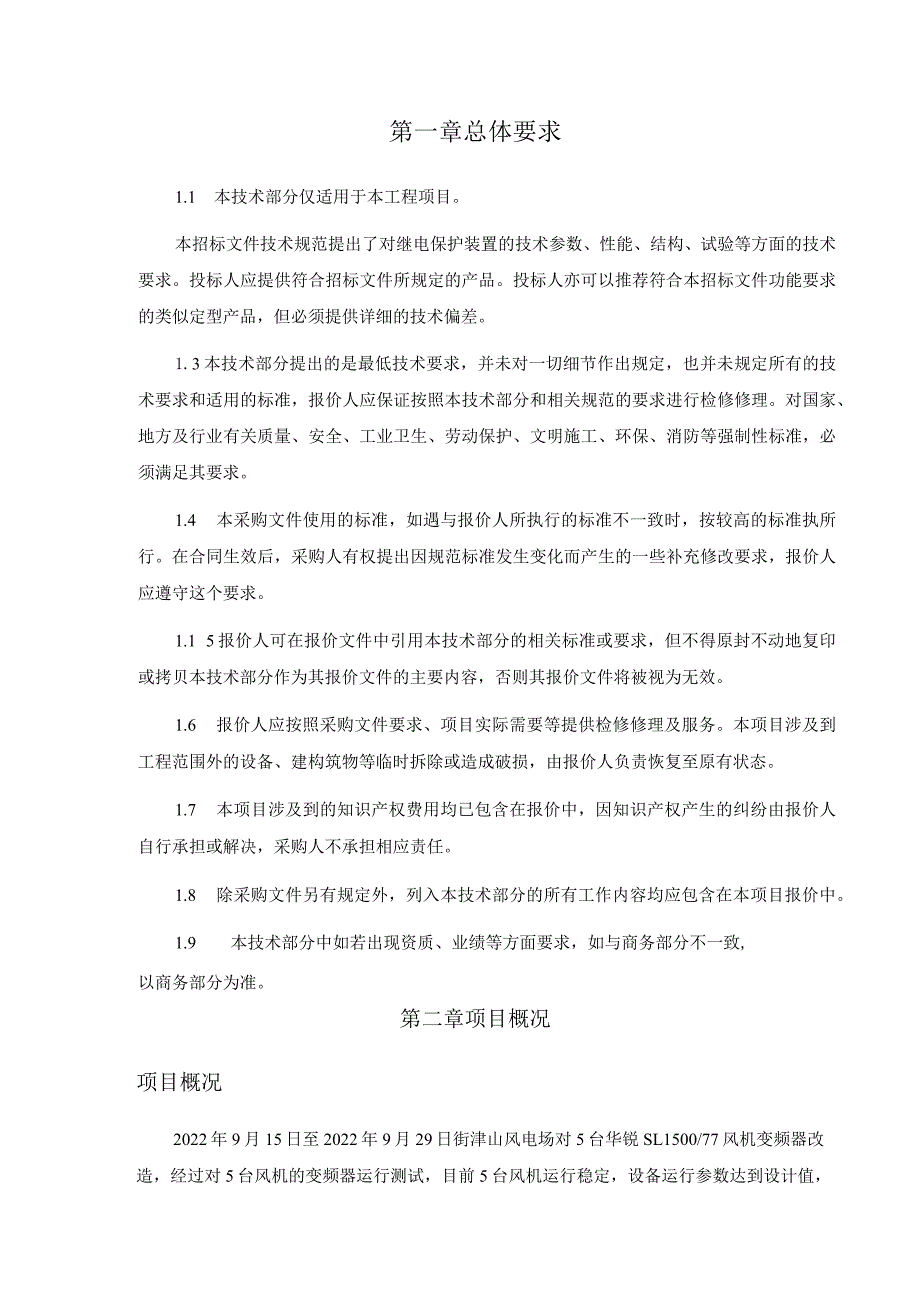

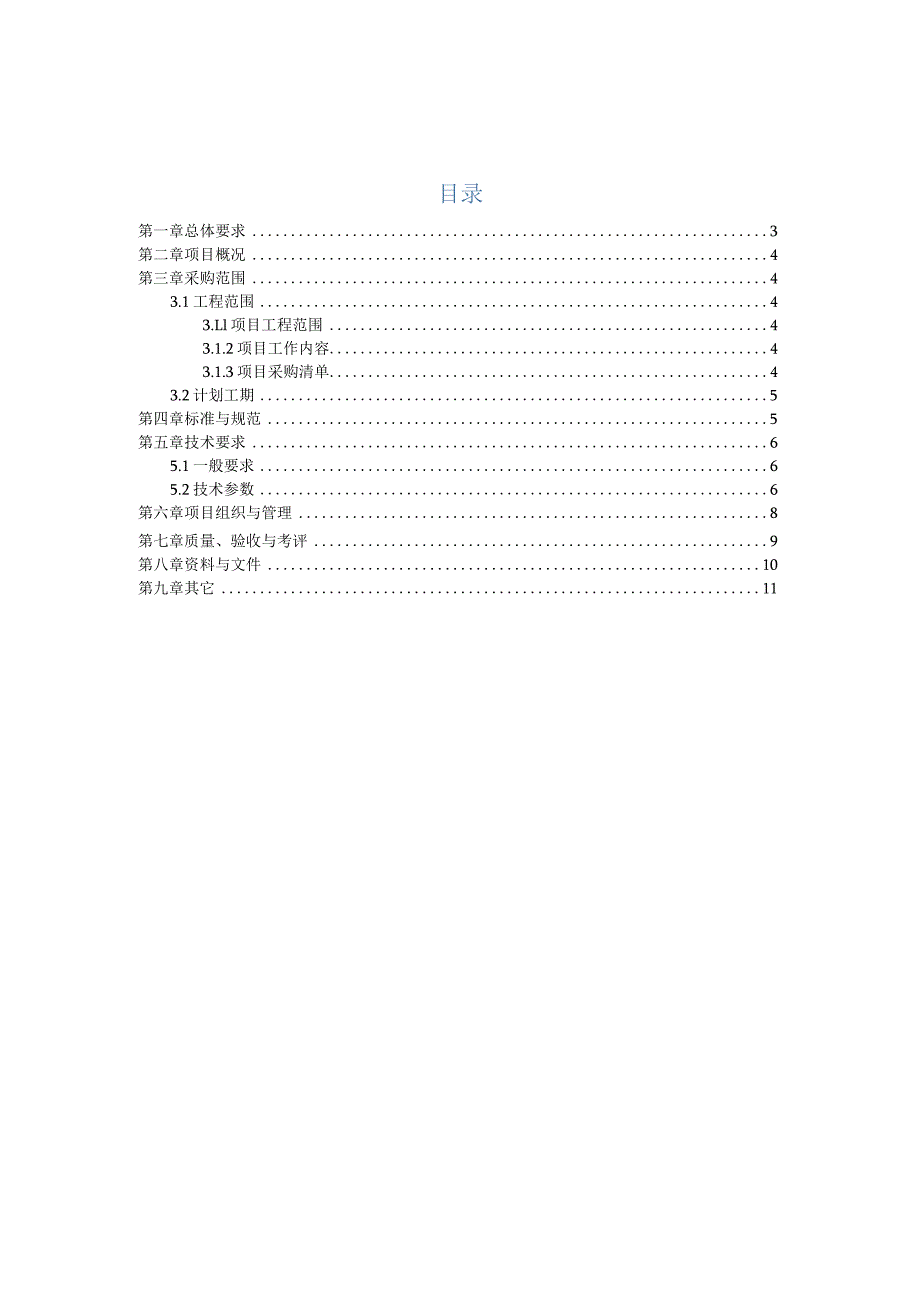

1、街津山风电场变频器控制板采购项目技术规范目录第一章总体要求3第二章项目概况4第三章采购范围43.1工程范围43.Ll项目工程范围43.1.2项目工作内容43.1.3项目采购清单43.2计划工期5第四章标准与规范5第五章技术要求65.1一般要求65.2技术参数6第六章项目组织与管理8第七章质量、验收与考评9第八章资料与文件10第九章其它11第一章总体要求1.1 本技术部分仅适用于本工程项目。本招标文件技术规范提出了对继电保护装置的技术参数、性能、结构、试验等方面的技术要求。投标人应提供符合招标文件所规定的产品。投标人亦可以推荐符合本招标文件功能要求的类似定型产品，但必须提供详细的技术偏差。1.3
2、本技术部分提出的是最低技术要求，并未对一切细节作出规定，也并未规定所有的技术要求和适用的标准，报价人应保证按照本技术部分和相关规范的要求进行检修修理。对国家、地方及行业有关质量、安全、工业卫生、劳动保护、文明施工、环保、消防等强制性标准，必须满足其要求。1.4 本采购文件使用的标准，如遇与报价人所执行的标准不一致时，按较高的标准执所行。在合同生效后，采购人有权提出因规范标准发生变化而产生的一些补充修改要求，报价人应遵守这个要求。1.1 5报价人可在报价文件中引用本技术部分的相关标准或要求，但不得原封不动地复印或拷贝本技术部分作为其报价文件的主要内容，否则其报价文件将被视为无效。1.6 报价人应
3、按照采购文件要求、项目实际需要等提供检修修理及服务。本项目涉及到工程范围外的设备、建构筑物等临时拆除或造成破损，由报价人负责恢复至原有状态。1.7 本项目涉及到的知识产权费用均已包含在报价中，因知识产权产生的纠纷由报价人自行承担或解决，采购人不承担相应责任。1.8 除采购文件另有规定外，列入本技术部分的所有工作内容均应包含在本项目报价中。1.9 本技术部分中如若出现资质、业绩等方面要求，如与商务部分不一致,以商务部分为准。第二章项目概况项目概况2022年9月15日至2022年9月29日街津山风电场对5台华锐SL1500/77风机变频器改造，经过对5台风机的变频器运行测试，目前5台风机运行稳定，
4、设备运行参数达到设计值，达到改造目的。为保证变频器更加安稳运行，故障时得到及时恢复，现进行采购变频器控制板一块。第三章采购范围3.1工程范围3.1.1项目工程范围街津山风电场变频器控制板采购。3.1.2项目工作内容为了保证改造后的变频器能够安全稳定运行，发生问题后能得到及时处理,现计划采购变频器控制板一块。采购项目包括：(1)变频器控制板HW30003.1.3项目采购清单包括相关的服务支持(维护)、技术指导及售后服务，并提供相应技术资料。具体供货清单如下：序号项目名称功能描述单位数量备注1HW3000控制板SL1500/77型变频器块13.2计划工期本采购项目的工程期限为自本项目合同签订之日开
5、始，25R内完成采购。第四章标准与规范4.1 通用部分（1）本项目应能最低限度遵守国家、地方及行业现行的（对进口设备、材料而言，则为国际认可的）标准、规范，以及建筑、施工和环保等有关类似容量、范围及性质的规定。同时，也应遵守在合同实施期间对以上标准或规范的修改，以及新颁布的标准和规范。具体标准和规范见专用部分，如专用部分未单独列出标准和规范，则按国家、地方及行业相应最高要求实施。（2）本项目在执行上述要求外，还须执行国家能源投资集团有限责任公司和采购人的相关管理文件要求。4.2 专用部分本项目所适用标准和规范（包括但不限于，其中没有标注日期的标准，其最新版本适用于本项目）：风力发电机组运行及维
6、护要求GB/T25385-2010风力发电机组验收规范GB/T20319-2017电工术语风力发电机组GB/T2900.53-2001风力发电机组第2部分：通用试验方法GB/T19960.2-2005风力发电机组控制器技术条件GB_T19069-2003风力发电机组变流器检修技术规程NBT10583-2021风电机组低电压穿越能力测试规程33-NB.T31051-2014电力安全规程GB26860-2011电力安全工作规程（发电厂和变电所电气部分）GB26860-2011风力发电场运行规程DL/T666-2012风力发电场检修规程DL/T7972001风力发电场安全规程DL/T796-2001
7、华锐SL1500机组的安全指导手册华锐SL15OO机组的维护维修工艺指导手册华锐SL15OO机组的运行操作手册第五章技术要求5.1一般要求(1)合规性要求报价人提供设备应满足电力许可相关要求。(2)可视性要求对项目实施前后终端设备安全状况和成果对比，有利于采购人了解项目实际进展和成果。(3)平稳性要求项目实施不可中断业务，须保障业务系统的平稳运行。能够从技术理论、权威测评、大量业绩等方面，对产品能够保障业务平稳运行提供支撑或证明，报价人须提供国家电网或其委托的权威测评机构的测评报告。(4)经济性要求报价人应按照国家强制文件要求部署，在合规达标的前提下，最小化选用产品和技术。实现自动、长效的稳定
8、运行要求。(5)安全要求采购设备必须具备权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。5.2技术参数(1)变流器基本参数参数：满足华锐SL1500机组3000变频器容量母线电压105OV母线电容容量12*390uF=4680uF开关频率3kHz网侧IGBT容量450A*3机侧IGBT容量450A*3通讯方式CANCANOPENchopper内置chopper,chopper电阻1.75chopper电流1350A低穿要求配合主动CrOWbar,满足GB/T19963-20111风电场接入电力系统技术规定冷却液流量20-40Lmin（2）变流器保护参数变流器名称3000
9、驱动板连接错误有辅助电源故障有CAN通讯故障有启动欠速1100RPM启动超速1900RPM运行欠速960RPM运行超速22050RPM定子线序反有电网线序反有电网电压跌落超限低压穿越曲线保护电网过压2828V电网过频255HZ电网欠频45Hz母线硬件过压21285V母线软件过压21344V网侧IGBT过流（PM3000故障名称：IGBT欠饱和）有网侧运行过流点875AAD零漂过大有IGBT过流（PM3000故障名称：IGBT欠饱和）有转子电流模值过流点642A第六章项目组织与管理6.1 人员配置及组织6. 1.1通用部分(1)报价人应针对本项目成立专门的现场组织机构，对其履行合同项目的行为进行
10、管理。(2)报价人的现场组织机构要根据本工程特点进行合理配置，应配置数量足够、专业齐全、结构合理的管理人员及作业人员。(3)报价人现场组织机构的管理人员、各专业人员应配套，并要有与本工程项目施工要求相适应的技术水平、管理水平。(4)当采购人有合理理由认为任何作业人员不符合本项目要求时，采购人有权要求报价人更换，报价人应无条件执行。6.2工程器械、设备及材料(1)本工程所涉及的设备、备品备件、施工材料、施工器械、仪器仪表、安全防护设施等均由报价人负责提供。如采购人提供，将在专用部分中说明。(2)报价人提供的设备应是全新的、完整的，且按最佳方式进行设计和制造的，并应附有制造厂家的质量保证书或试验报
11、告。同型号设备能满足互换的要求。(3)报价人提供的用于本项目的备品备件是全新的、完整的。若确需换型，需报采购人同意后实施，换型后的产品须满足本项目规定的技术质量和性能要求,并符合安全可靠、经济运行和易于维护的要求。(4)报价人所用的工器具、仪器仪表、特种设备等必须符合相关规定，校验合格。若有大型施工设备、特种设备等，须按规定办理入场许可手续。(5)报价人用于本工程的材料必须具有质量合格证明资料，报价人应做好材料检查验收工作；采购人有权对材料进行抽检和验收；检查、验收不合格的材料不得用于本工程。6.3其他报价人应与采购人签订保密协议，对相关图纸、账号密码严格保密，未经授权不得泄露给任何单位和个人
12、，不得利用此数据侵害采购人的权益，否则采购人有权追究报价人的责任。第七章质量、验收与考评7.1 质量控制（1）报价人应根据采购人的质量目标，编制质量计划，制定工程质量保证措施，强化质量过程控制。（2）报价人应按采购文件规定及合同约定对设计（若有）、材料、设备以及全部工程内容及其工艺进行全过程的质量检查和检验，并作详细记录。保留完整设备合格证、设备清单、以及其他开箱资料，设备在安装前应经检验合格，并经采购人确认，否则不得安装。（3）报价人应遵守采购人的质量管理规定，采购人有权对全部工程内容及其施工工艺、材料进行检查和检验，报价人应为采购人的检查和检验提供方便。（4）报价人在采用新材料、新设备、新
13、工艺、新技术时，应先向采购人提供相关有效证明资料，征得采购人的同意后才能用于工程中。7.2 验收（1）验收前，报价人应自检合格，自检记录齐全，向采购人提交验收申请。（2）验收前，如有必要进行验收试验、试运行的，报价人必须提供必要的试验手段，并按要求完成相应的工作。如试验、试运行结果不满足规范及技术要求，由报价人进行处理，直至合格。（3）隐蔽工程应在隐蔽前由报价人通知采购人及有关单位进行见证验收，并完成验收记录及签证。采购人检查确认质量符合隐蔽要求并同意后，报价人才能进行覆盖。报价人未通知采购人到场检查，私自将工程隐蔽部位覆盖的，采购人有权要求报价人钻孔探测或揭开检查，由此增加的费用和工期延误由
14、报价人承担。（4）采购人现场查看，并结合各项检查报告及相关文件，本着科学、客观、公正的原则组织验收。（5）采购人应提交各设备的详细配置清单，设备配置策略，包括各设备配置的系统名称、设备账号以及应用系统管理员账号、设备地址清单、应用系统采用的中间件、网络服务、开发端口等。（6）采购人须提供各系统整体配置文档、配置策略文件、应用软件的光盘备份，作为必备验收资料及验收成果7.3质保期质保期两年。报价人应承担缺陷责任和质量保证责任。质量保证期内出现质量问题，由报价人负责修复，并承担全部费用。7.4考评（1）项目实施过程中，采购人有权对报价人的质量、进度、安全、文明等方面进行检查考核，具体检查考核方式及
15、要求见专用部分。（2）因报价人原因造成采购人损失的，采购人除追究报价人违约责任外，有权根据责任划分对报价人进行考核。第八章资料与文件合同签订后，报价人应根据采购人需要，将改造实施方案、组织机构、质量措施、安全措施、进度计划、材料计划等相关文件报采购人审批或备案。报价人项目实施过程中所做的各项技术记录、验收记录、检查试验报告、图纸等必须齐全准确、符合采购人归档要求，并在验收完成后在规定的时间内提供给采购人。项目结束后，报价人应按采购人要求的份数和质量提供完整验收文件。验收文件应做到数据准确，文件收集完整、齐全，签字手续齐备，文件制成材料与字迹符合耐久性保存要求，符合档案管理规范。报价人还需对如下资料进行移交，包括但不限于：所有文件、图纸。所有设备的详细说明书，包括操作手册、用户手册、系统硬件、软件性能及功能的详细说明以及系统说明、子系统功能、系统接地、功能站功能划分等。最终实施的网络拓扑图、设计安装图。各系统配置的最终上线
