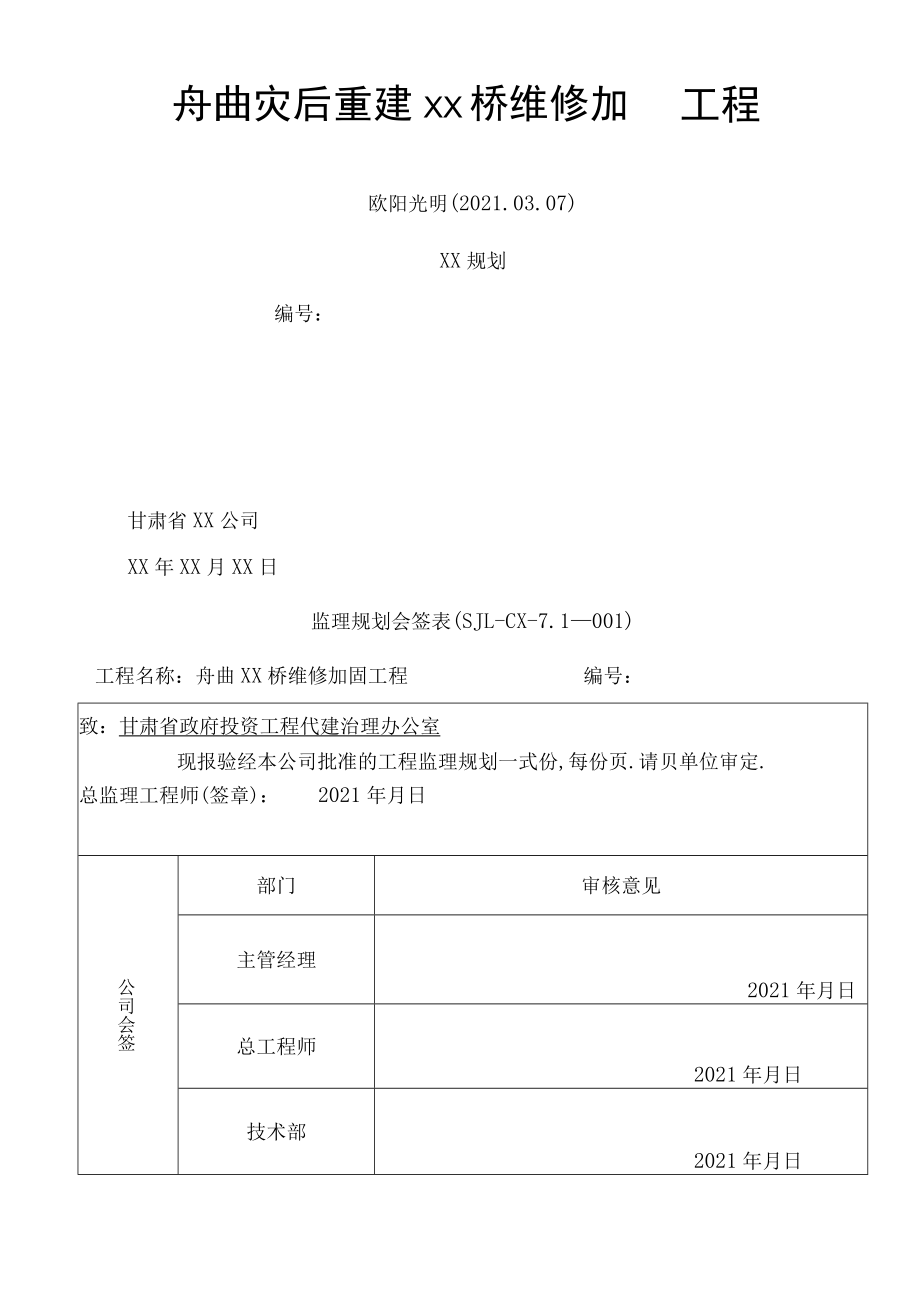

1、舟曲灾后重建XX桥维修加工程欧阳光明(2021.03.07)XX规划编号：甘肃省XX公司XX年XX月XX日监理规划会签表(SJL-CX-7.1001)工程名称：舟曲XX桥维修加固工程编号：致：甘肃省政府投资工程代建治理办公室现报验经本公司批准的工程监理规划一式份,每份页.请贝单位审定.总监理工程师(签章)：2021年月日公司会签部门审核意见主管经理2021年月日总工程师2021年月日技术部2021年月日经营部2021年月曰办公室2021年月曰业主审定意见业主代表：201年月日注：1、监理规划报送公司一式五份,会签后留技术部一份,办公室一份存档,其余三份退回工程部；2、监理规划自审核单位和部门收

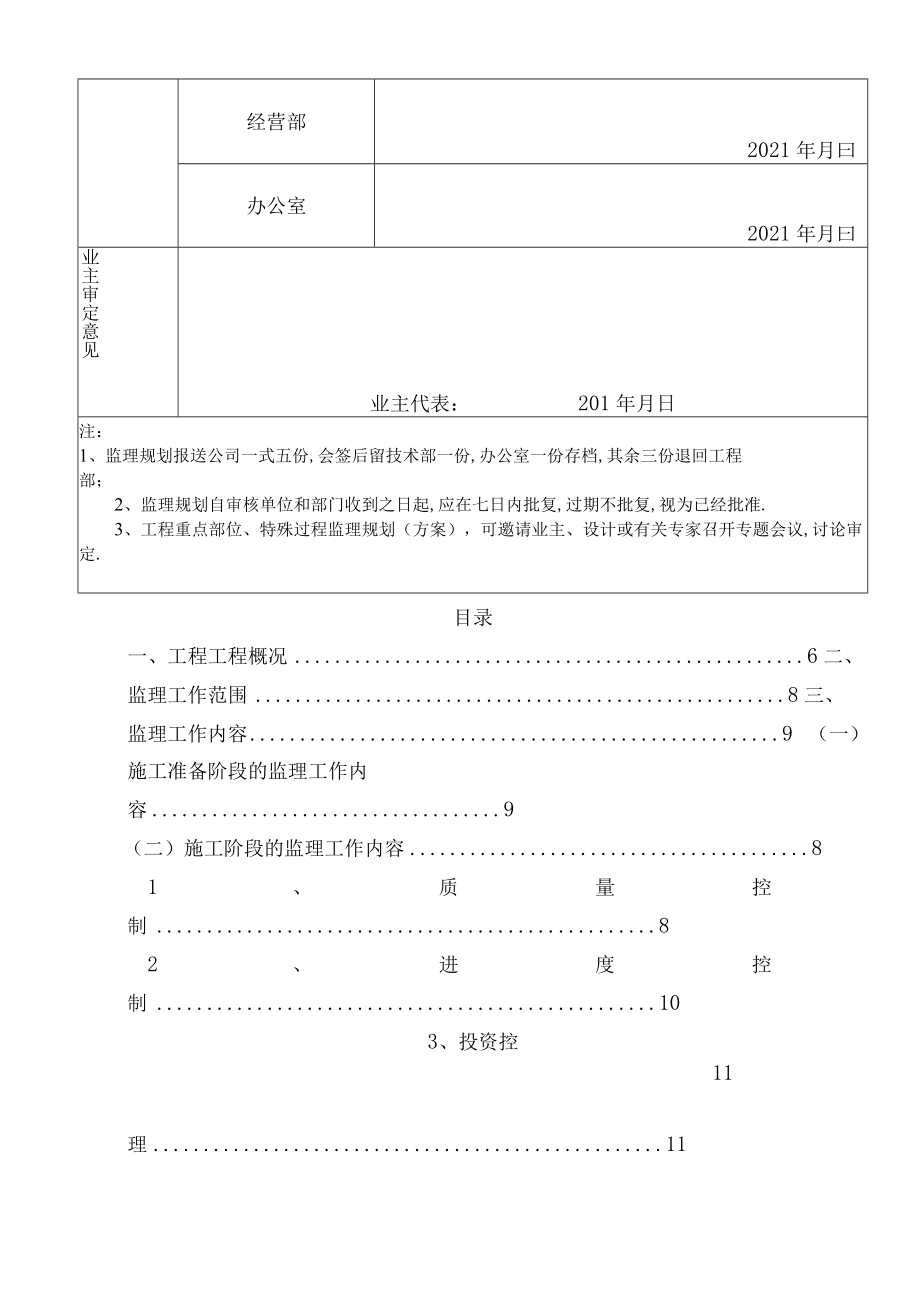

2、到之日起,应在七日内批复,过期不批复,视为已经批准.3、工程重点部位、特殊过程监理规划（方案），可邀请业主、设计或有关专家召开专题会议,讨论审定.目录一、工程工程概况6二、监理工作范围8三、监理工作内容9（一）施工准备阶段的监理工作内容9（二）施工阶段的监理工作内容81 、质量控制82 、进度控制103、投资控11理11理126、安全文明施工管理127、组织协调与工地会议13（三）缺陷责任期监理工作14四、监理工作目标15五、监理工作依据15六、工程监理机构的组织形式17七、工程监理机构的人员配备计划18八、工程监理机构的人员岗位职责18（一）、总监理工程师岗位职责19（二）、专业监理工程师岗

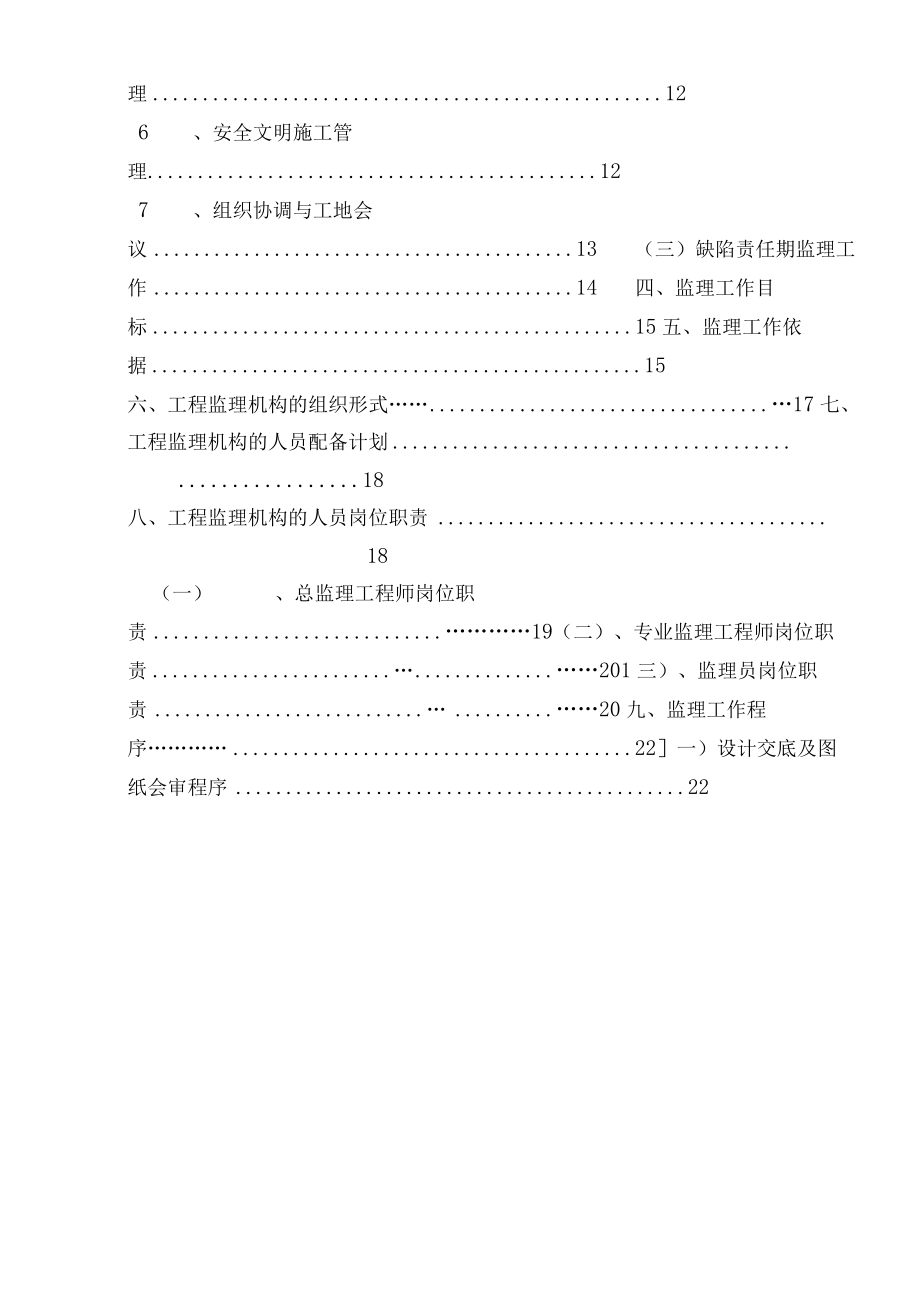

3、位职责201三）、监理员岗位职责20九、监理工作程序22一）设计交底及图纸会审程序22（二）施工组织设计（方案）审查程序2223（三）开工报告审批程序（四）工程质量监理限制程序24（五）隐蔽工程报验程序26六）进场材料/设备报程序24七）工程质量事故处程序24八）工程停工/复工处程序l125九工程进度控制程序十）工程投资控制25程序十一）工程变更/设计变更处理25,-26程1十二）施工平安治理程序序工程合同治理程序27四）工程计量和工程款支付程包商资监理工作方法及措施30（一）质量限制30（二）进度限制32（三）投资限制35（四） 合同管理（五） 信息管理（六）组织协调工作38（七）平安治理3
4、9-一、监理工作制（一）设计文件审查制度（二）设计交底制人(度(度(度(度(度(度(度贡程月督查监 检 、 蔽验检 隐量 程 质处故 等， 溥 量告艮 +V3 督 监 ,度 进RE制5制6 制7 制8 制8 44444（十一）单位工程竣工验收制度制49（十二）监理日记和会议制度50（十三）合同及其它事项的治理制度51（十四）监理资料的治理和归档制度51（十五）监理工作总结制度52（十六）监理巡视制度52（十七）工程监理部办公设备配备制度（十八）现场办公室形象布置规定53（十九）挂牌上岗制度54（二十）工程监理办发文制度54（二H一）编写工程?监理细那么？制度56十二、监理设施56十三、施工阶段
5、的监理资料56十四、监理实施细那么编制计划57一、工程概况1、舟曲XX桥位于甘肃省甘南藏族自治州舟曲县老城区中央,是2021年8月舟曲县遭遇特大山洪泥石流灾害后幸存的唯一一座桥梁,是当地居民的重要交通道路,该桥对舟曲县交通运输、经济发展起着至关重要的作用，该桥始建于1996年12月，于1997年投入运营.跨径组合：18.5m（南边跨）+7Oin（主跨）+15m（北边跨）=103.5m,桥长：121m;桥面宽度：L5m（人行道）+7.Om（行车道）+1.5m（人行道）=10.0m;桥面横坡：双向L5%;设计荷载：汽-20级，人群荷载3.5KNm2;抗震设防烈度：8度,地震动峰值加速度0.2&抗震
6、设防类另J:C类；2、 桥梁平安等级：一级；3、 矢跨比：1/7;4、桥梁现状舟曲乂乂桥原设计荷载为汽-20级,原抗震设防烈度为8度.经过14年的运营,再加上舟曲特大山洪泥石流的影响,桥梁多处破坏，有10根横系梁断裂,根据?舟曲XX桥灾后静、动载测试与检定报告?,桥梁横向刚度损失过大,存在严重平安隐患.桥梁目前现状及主要病害如下:（1）桥面及附属构筑物栏杆破坏严重，多处出现裂缝,混凝土剥落,漏筋,局部栏杆缺失,对行人的平安造成极大隐患,上游侧跨中栏杆向上拱起产生拉裂裂缝.*欧阳光明*创编2021.03.07桥面铺装多处被碾压破坏,雨后桥面存在积水,局部有坑洼出现.由于该桥为预制拼装结构，人行道
7、与车行道交界处桥面积水部位桥面铺装破坏,雨水沿该处渗入桥面底部,对桥梁上部结构的耐久性和承载力产生不利影响.悬臂梁由于悬挑长度较大,悬臂梁局部开裂；同时由于周围居民较多，该桥上游侧长期停满大小车,偏载现象严重,造成桥梁受力严重失衡,对桥梁平安性造成严重影响.12)桥梁上部结构桥梁跨中实腹段在抢险过程中采用底部粘贴钢板和节点处粘贴纤维布进行了临时加固.桥梁斜腹杆和主拱肋之间的横向联系破坏严重,共有10根横系梁发生断裂破坏,对桥梁结构的整体性造成严重影响，结构横向受力不均,极大降低了横梁结构的承载水平和整体性.(3)桥梁下部结构桥梁南引桥桥台外观质量较好,线条竖直度好,上部伸缩缝处渗水对桥台造成一
8、定腐蚀,桥台泛碱,外表无结构性裂缝；北引桥桥台由于条件所限,具体情况不能直接观查到；主桥南桥台根本完好；主桥北桥台仍被掩埋在泥石流的残留物中，能观察到的部位桥台混凝土局部剥落.5、病害分析(1)结构本身：a.桁架拱桥为分配装配式组拼结构,主要由预制桁架、微弯板、悬臂板、悬臂梁和桥面板逐步拼装而成,整体受力性能较差;b.节点处连接构件较多且为刚性连接,动荷载作用下节点处易产生裂缝；c.抗扭性能较差,偏心或扭转荷载作用下易损伤.(2)自然灾害：XX桥处于泥石沟上游，当泥石流在河道壅积时，迅速掩埋了桥梁结构的下部,在该过程中泥石流对桥梁产生了较大的横向冲击作用和竖向压力作用，使冲击结构和构件受力改变
9、,产生了较大的破坏作用.6、根据?舟曲XX桥灾后静、动载测试与检定报告？(兰州铁成工程检测、甘肃土木工程研究学院、兰州交通大学)，桥梁主要检定结论如下：(1)舟曲XX桥受泥石流影响后的破坏严重,上部结构评定为E级，即危险状态,下部结构评定为C级，即合格状态,整座桥梁评定为D级，即不合格的状态.(2)舟曲乂乂桥受泥石流的影响后的承载力有所降低,强度储藏不足.(3)舟曲乂乂桥受泥石流影响后的静刚度储藏缺乏.(4)舟曲乂乂桥动力状态评定为较差状态,桥梁结构在竖向和横向的动力刚度不满足设计和使用要求.(5)舟曲城关桥受泥石流影响后不能够满足通过汽-20的荷载等级要求.从桥梁的外观调查和荷载试验结果可以
10、看出：舟曲XX桥受泥石流冲击作用，多构件破损严重,整体性能变差,承载水平变小,平安性降低,平安隐患严重，已成为危险桥梁,应禁止一切车辆通行，*欧阳光明*创编2021.03.07并立即进行维修加固.工程名称：舟曲XX桥维修加固工程工程地点：甘肃省舟曲县城开工日期：2021年02月25日建设单位：甘肃省政府投资工程代建治理办公室设计单位：兰州市城市建设设计院监理单位：甘肃省XX公司施工单位：甘肃机械化建设工程二、监理工作范围1、施工准备阶段监理工作；2、施工阶段监理工作；3、缺陷责任期监理工作；三、监理工作内容（一）施工准备阶段的监理工作1、组建工程监理机构,并进驻现场；2、参加设计交底；3、审查
11、施工组织设计；4、审查承包单位工程治理机构的质量治理、技术治理和平安保证体系、质量保证体系；5、审查分包单位资格；6、审查?开工报告?(二)施工阶段的监理工作1、 质量限制*欧阳光明*创编2021.03.07(1)对进场原材料、半成品、成品的质量进行检查；(2)施工工程质量监督、限制；(3)中间验收、竣工验收；(4)监理质量资料的收集整理.2、 进度限制(1)审查施工单位呈报的总进度方案和分阶段施工进度方案并限制其执行；(2)审查施工月实施方案并限制其执行；(3)进行日常的进度检查和限制,做好进度记录、掌握第一手进度资料；3、 投资限制：(1)编制施工阶段投资限制详细工作流程图，并严格按其执行
12、；(2)在工程班子中落实投资限制人员；(3)进行工程量复核及支付证书复核；4、 信息治理对工程技术资料、函件、行政档案与财务(支付证书)档案等信息进行收集、整理、分析处理、保存.5、合同治理从投资、进度、质量限制角度出发,依据有关政策、法律、规章、技术标准和施工合同和监理合同条款来处理合同问题.其主要内容包括：工程变更、延期、索赔、争端与仲裁*欧阳光明*创编6、平安文明施工治理平安生产治理坚持平安第一，预防为主的方针,催促承包人建立健全的平安生产责任制度和群防群治制度.监督承包人遵守有关环境和平安生产的法律法规的规定、采取举措限制和处理施工现场的各种粉尘、废气、废水.固体废物以及噪声、震动对环
13、境的污染和危害.催促承包人对从事危险作业的职工办理意外伤害保险.要求施工单位治理人员和作业人员在施工过程中,遵守有关平安生产的法律、法规和建筑行业平安规章、规程.不得违章指挥或违规作业以保证整个施工过程的安全.7、组织协调与工地会议(1)协调地方、工程业主、施工单位、监理单位各方的关系,组织分工与配合(2)通过工地会议对工作进行协调、检查并落实下阶段任务,会后整理成备忘录或会议纪要,经与会各方签字,对各方产生约束力.(3)监理人员应在现场组织协调,并注意积累第一手资料，原那么上每周组织一次工地例会,请各级领导参加，加大实施力度.每月组织一次总结会仪,具体时间根据实际情况确定.(三)缺陷责任期监
14、理工作缺陷责任期内出现质量问题时,监理将对质量问题展开调查，并出具处理意见.由于施工单位的原因引起的问题,施工单位应立即进行修补,并由监理及建设单位验收,合格后予以封闭.由于建*欧阳光明*创编2021.03.07设单位的原因引起的问题,施工单位应提出修补方案，由监理审核后实施,并进行造价核算.四、监理工作目标1、投资限制目标该工程的投资限制：在施工阶段以及竣工阶段,把建设工程投资限制在批准的投资限额范围内，随时纠正发生的偏差，以保证该工程投资治理目标的实现，以求在建设工程中合理的使用人力、物力、财力、取得较好的经济效益.2、进度限制目标进度限制的目标：通过有效的进度限制工作和具体的进度限制举措,在满足平安、整理、投资要求的前提下,实现合同工期.3、质量限制目标质量限制：本工程的质量限制是以现行的施工验收标准、工程质量验收统一标准为依据,实现工程合同约定的质量目标“合格.4、平安治理目标平安治理：平安伤亡事故发生率为零
