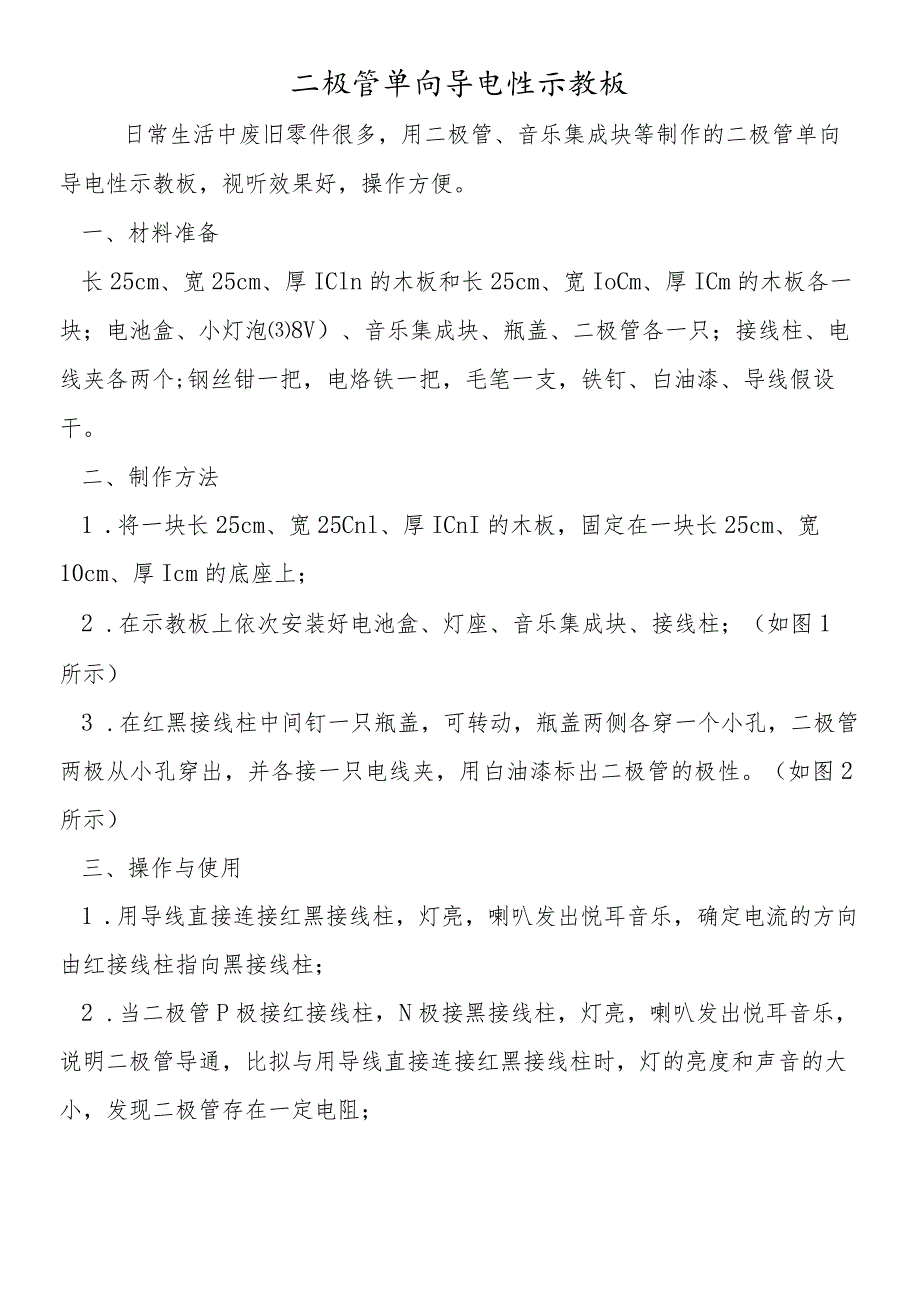

二极管单向导电性示教板.docx_第1页
第1页 / 共2页

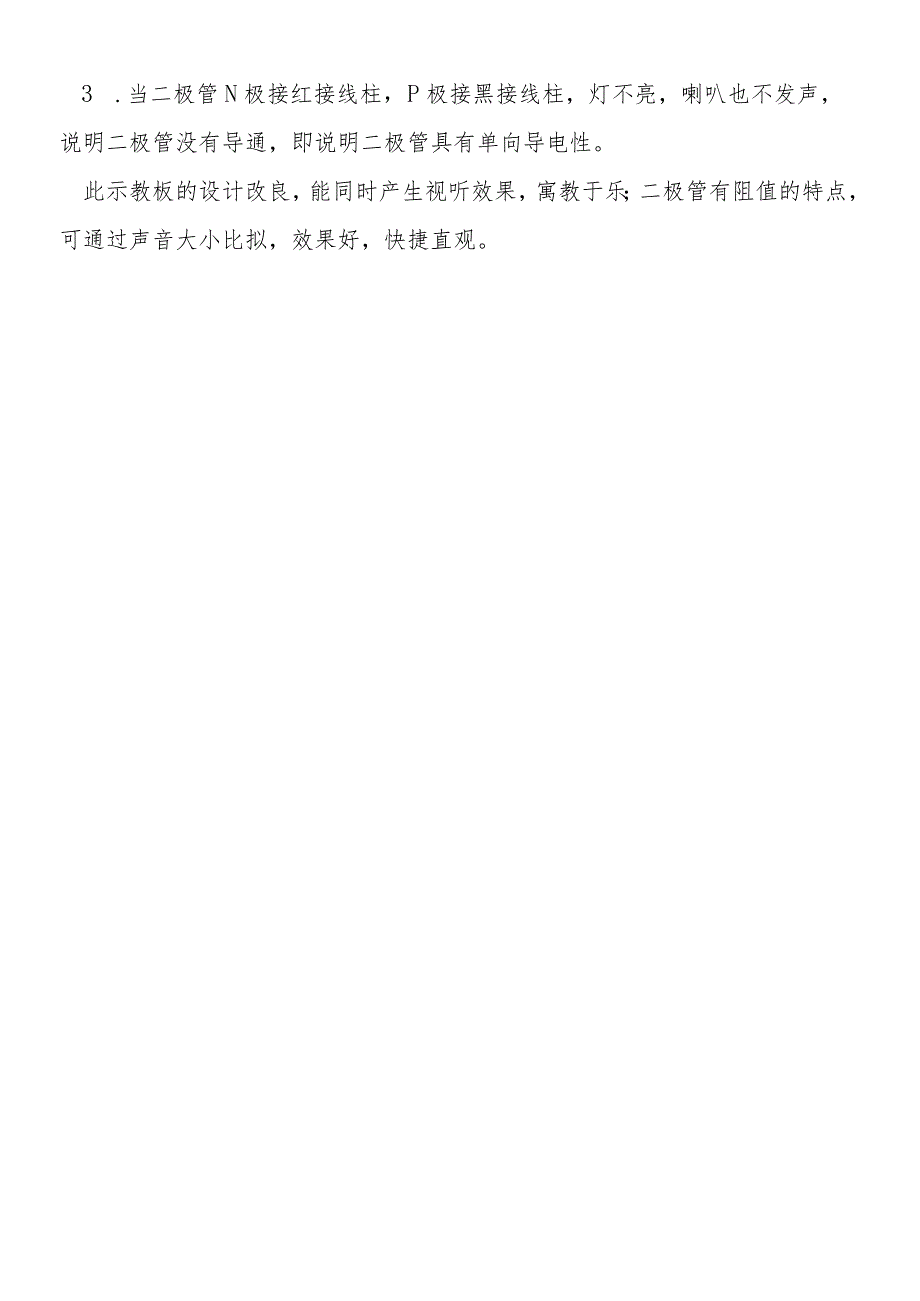

二极管单向导电性示教板.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《二极管单向导电性示教板.docx》由会员分享,可在线阅读,更多相关《二极管单向导电性示教板.docx(2页珍藏版)》请在第壹文秘上搜索。

二极管单向导电性示教板日常生活中废旧零件很多,用二极管、音乐集成块等制作的二极管单向导电性示教板,视听效果好,操作方便。一、材料准备长25cm、宽25cm、厚ICln的木板和长25cm、宽IoCm、厚ICm的木板各一块;电池盒、小灯泡8V)、音乐集成块、瓶盖、二极管各一只;接线柱、电线夹各两个;钢丝钳一把,电烙铁一把,毛笔一支,铁钉、白油漆、导线假设干。二、制作方法1 .将一块长25cm、宽25Cnl、厚ICnI的木板,固定在一块长25cm、宽10cm、厚Icm的底座上;2 .在示教板上依次安装好电池盒、灯座、音乐集成块、接线柱;(如图1所示)3 .在红黑接线柱中间钉一只瓶盖,可转动,瓶盖两侧各穿一个小孔,二极管两极从小孔穿出,并各接一只电线夹,用白油漆标出二极管的极性。(如图2所示)三、操作与使用1 .用导线直接连接红黑接线柱,灯亮,喇叭发出悦耳音乐,确定电流的方向由红接线柱指向黑接线柱;2 .当二极管P极接红接线柱,N极接黑接线柱,灯亮,喇叭发出悦耳音乐,说明二极管导通,比拟与用导线直接连接红黑接线柱时,灯的亮度和声音的大小,发现二极管存在一定电阻;3 .当二极管N极接红接线柱,P极接黑接线柱,灯不亮,喇叭也不发声,说明二极管没有导通,即说明二极管具有单向导电性。此示教板的设计改良,能同时产生视听效果,寓教于乐;二极管有阻值的特点,可通过声音大小比拟,效果好,快捷直观。
