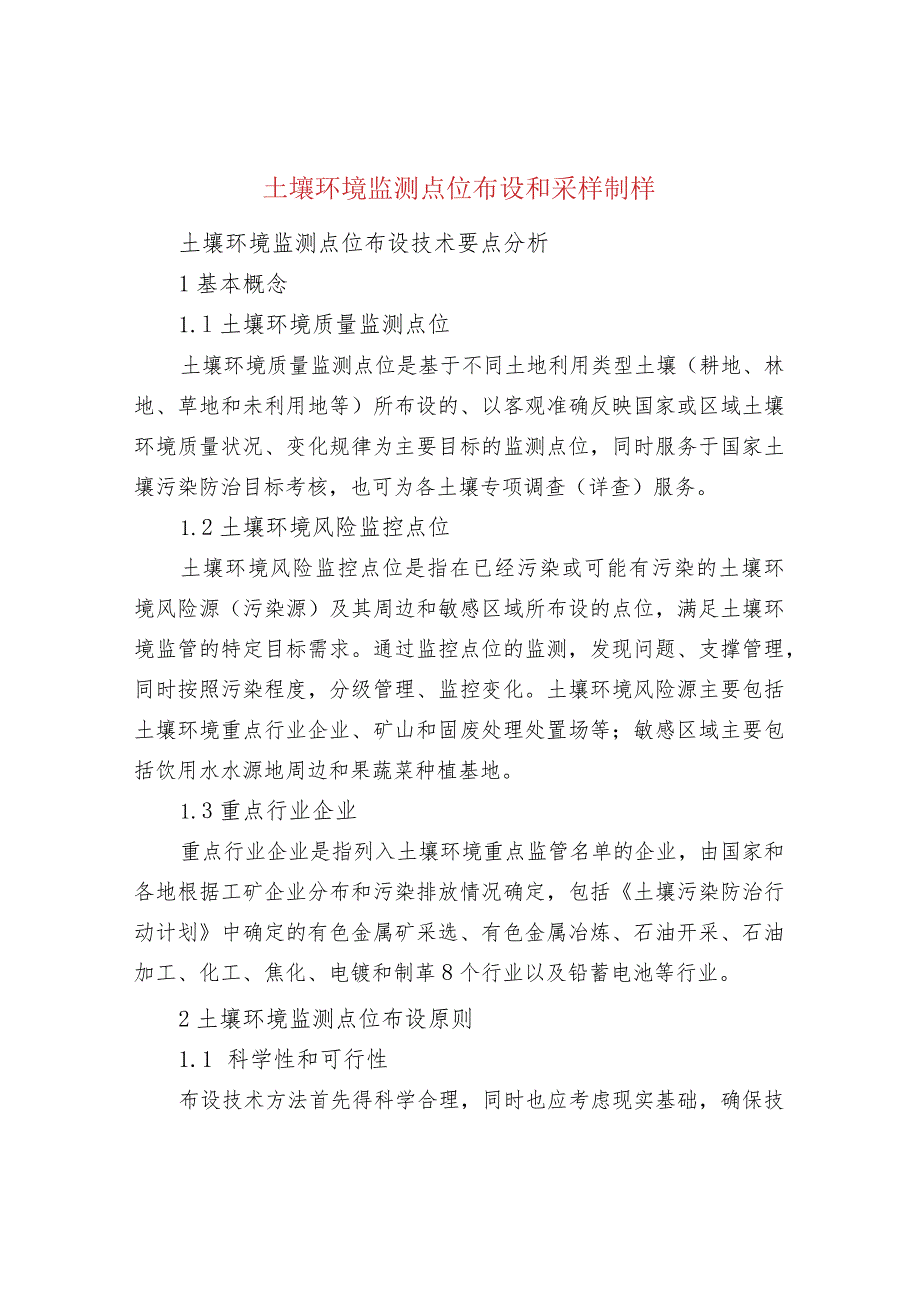

1、土壤环境监测点位布设和采样制样土壤环境监测点位布设技术要点分析1基本概念1.l土壤环境质量监测点位土壤环境质量监测点位是基于不同土地利用类型土壤（耕地、林地、草地和未利用地等）所布设的、以客观准确反映国家或区域土壤环境质量状况、变化规律为主要目标的监测点位，同时服务于国家土壤污染防治目标考核，也可为各土壤专项调查（详查）服务。1.2土壤环境风险监控点位土壤环境风险监控点位是指在已经污染或可能有污染的土壤环境风险源（污染源）及其周边和敏感区域所布设的点位，满足土壤环境监管的特定目标需求。通过监控点位的监测，发现问题、支撑管理，同时按照污染程度，分级管理、监控变化。土壤环境风险源主要包括土壤环境重
2、点行业企业、矿山和固废处理处置场等；敏感区域主要包括饮用水水源地周边和果蔬菜种植基地。1.3重点行业企业重点行业企业是指列入土壤环境重点监管名单的企业，由国家和各地根据工矿企业分布和污染排放情况确定，包括土壤污染防治行动计划中确定的有色金属矿采选、有色金属冶炼、石油开采、石油加工、化工、焦化、电镀和制革8个行业以及铅蓄电池等行业。2土壤环境监测点位布设原则1.1 科学性和可行性布设技术方法首先得科学合理，同时也应考虑现实基础，确保技术方法可以实现。1.2 2代表性和经济性在满足监测目的及需求的基础上，在经费、点位数量和代表性三方面取得平衡。1.3 继承性和发展性监测区域有历史监测点位则尽可能使
3、用原点位，同时根据当前土娘环境监管需求，新增布设监测点位。1.4 普遍性和特殊性布点技术方法具有普遍适用性，但个别规定可以依据监测区域的环境特点和地形地貌特征等进行适当调整。2. 5稳定性和动态性点位一经确定，原则上不允许进行调整；当点位不适应监测管理需求时，可进行动态调整。3土壤环境质量监测点位布设要求3.1点位布设3. 1.1网格设定针对监测区域耕地、林草地土壤分布状况，研究其土壤污染物含量及其空间变异特征，设定适宜的监测网格（如国家尺度上耕地监测网格可划定为8kmX8km）,采用网格布点法布设土壤环境质量监测点位。3. 1.2网格筛选将划定好的网格数据叠加监测区域土地利用现状图层，计算网

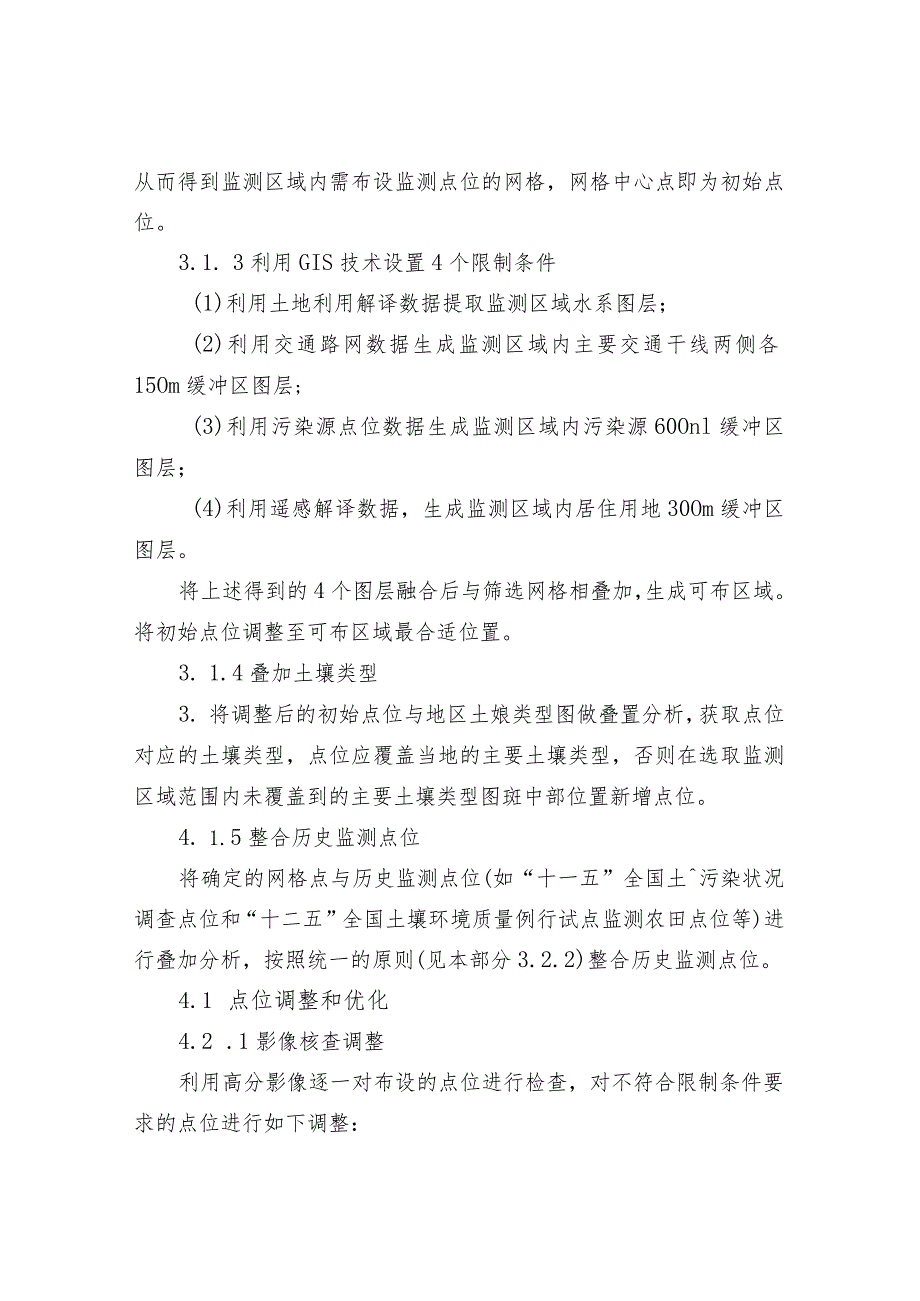

4、格内耕地面积和林草地面积，按照面积占优法筛选出耕地和林草地面积超过一定比例的网格(对于土地利用破碎化的地区，可降低筛选比例)，从而得到监测区域内需布设监测点位的网格，网格中心点即为初始点位。3.1. 3利用GIS技术设置4个限制条件(1)利用土地利用解译数据提取监测区域水系图层；(2)利用交通路网数据生成监测区域内主要交通干线两侧各15Om缓冲区图层;(3)利用污染源点位数据生成监测区域内污染源60Onl缓冲区图层；(4)利用遥感解译数据，生成监测区域内居住用地30Om缓冲区图层。将上述得到的4个图层融合后与筛选网格相叠加，生成可布区域。将初始点位调整至可布区域最合适位置。3. 1.4叠加土壤
5、类型3. 将调整后的初始点位与地区土娘类型图做叠置分析，获取点位对应的土壤类型，点位应覆盖当地的主要土壤类型，否则在选取监测区域范围内未覆盖到的主要土壤类型图斑中部位置新增点位。4. 1.5整合历史监测点位将确定的网格点与历史监测点位(如“十一五”全国土污染状况调查点位和“十二五”全国土壤环境质量例行试点监测农田点位等)进行叠加分析，按照统一的原则(见本部分3.2.2)整合历史监测点位。4.1 点位调整和优化4.2 .1影像核查调整利用高分影像逐一对布设的点位进行检查，对不符合限制条件要求的点位进行如下调整：(1)将落在非目标土地利用类型上的点位调整到网格内目标土地利用类型上；(2)将落在水体
6、的点位调整到网格内主要土地利用类型;(3)将落在山地或难以到达的点位调整到山地周边适宜位置；(4)将落在交通道路网15OnI缓冲区的点位调整到缓冲区外；(5)将落在行政区边界的点位调整到面积占优的行政区内；(6)将落在居民点30OnI缓冲区内的点位调整到缓冲区外；(7)将落在污染源60OnI缓冲区内的点位调整到缓冲区外；(8)将过于靠近耕地图斑边界的网格点，适当往图斑中部移动；(9)将落在非主要土类型图斑上的点位平移至主要土壤类型图斑上。3.2.2 历史点位替代同一网格内，用最近的且符合要求（如土地利用类型、土壤属性一致，非交通干线、居民点、污染源缓冲区内等）的历史监测点位代替网格点。替代原则
7、如下：（1） 一个网格中只有一个监测点，且满足规则的，直接保留；不满足规则的，平移；（2） 一个网格中有两个或两个以上监测点，若仅有一个满足规则，则保留该点；（3） 一个网格中有两个或两个以上监测点，若有两个或两个以上都满足规则的，结合污染程度，保留较优点（与布点技术规定最相近的）。3.2.3 网格合并视需要和实际情况，可以对相邻的网格进行合并，以减少监测点位数量。（1）如果相邻两个点位所在网格的土壤类型且土地利用类型一致，则可合并点位，但仅可合并一次，在被合并的网格间适当位置重新选取点位；（2）在受人类生产活动影响较小的区域（如新疆、西藏等）合并相邻网格的次数可以适当增加。3.3现场核查上述
8、完成的点位仅为理论点位，还需对理论布设点位逐一进行现场核查，对于不符合要求的点位应按布点原则重新调整。现场核查技术要求见附录A。4土壤环境风险监控点位布设要求4.1重点行业企业（含工业园区）周边地区4.Ll根据重点行业企业的污染特征，采用不同的布点方法。对连片或分布较近的企业可作为一个整体考虑。若企业或工业园区存在不同的污染类型，则选择主要污染类型的布设方法进行点位布设。4L2废气型企业利用高分影像，绘制企业厂界范围矢量图，以企业厂界生成不同距离（推荐75m、200m,400m）的缓冲区，在主导风向（以当地气象部门提供为准）的下风向，按照由近及远的距离（推荐75m、200m、40OnI处）布设
9、3个监测点位，并在企业厂界主导上风向200OnI以外布设1个对照点位。废气型企业附近存在其他污染企业时，若属于同类型污染（存在共同的特征污染物），应将附近企业连片考虑布点。4.1.3废水型企业利用高分影像，绘制企业厂界范围矢量图，以企业厂界生成不同距离（推荐75m、200m.400m）的缓冲区，沿企业废水排放水道，按照由近及远的距离（推荐75m、200m、400m处）布设3个监测点位，并在废水流向上游2000m以外布设1个对照点位。企业废水排入城市污水管网时，顺着企业废水管网的方向，在离企业厂界不同的距离（推荐75m、200m、40Om处）布设3个监测点位。企业外排废水为封闭管道时，应从排水口
10、（可能距离企业厂界一段距离）开始，顺着企业外排口废水的排放方向，在离排水口不同的距离（推荐75m、200m、400m）布设3个监测点位。4. 1.4工业园区工业园区可参考废水型企业和废气型企业点位布设方法。将工业园区作为一个整体考虑，利用高分影像，绘制工业园区厂界范围矢量图，以工业园区边界生成不同距离（推荐75m、200m.400m）的缓冲区，沿污染物（废水或废气）排放去向，按照由近及远的距离（推荐75m、200m、400m）布设3个监测点位，并在工业园区200OnI以外（废水流向上游或主导上风向）布设1个对照点位。综合污染型企业监测布点可综合采用放射状、随机、带状布点法，点位数量可适当增加。
11、工业园区边界以当地规划为准。如果不能提供规划的园区边界范围，则根据园区现场实际划定边界。4.2固废集中处理处置场地周边地区4.2.1 利用高分影像，绘制固废集中处理处置场地矢量图，生成不同距离（推荐75m、200m、400m）缓冲区。在固废处置场废水排放主方向上，按照由近及远的距离（推荐75m、200m、400m）在不同的缓冲区各设置一个监测点，在其他三个方向适当距离（推荐20Onl处）各设置一个监测点。若某方向土地利用类型无法取土，则在可取土方向Ikm内适当位置布设监测点。若场地周围有水源（含地下水）流过的，在水源流经场地的下游方向，距场地一定距离（推荐250m、500m、75OnI处）各设
12、置1个监测点。在距场界200Om以外（主导上风向或地下水流向上游）布设1个对照点。4.2.2 对于固体废物焚烧处理为主的处置场地，可参照4.1. 2点位布设方法进行点位布设。4.3 油田周边地区4. 3.1油田周边地区土壤点位布设应综合考虑油田区规模范围、生产设施、地理位置、地形情况等。5. 3.2利用高分影像，确定油井分布情况，选择有代表性油井，以井口为中心点，生成不同距离（推荐100n1、500m.1000m）缓冲区，在缓冲区范围内随机布设一个监测点位。6. 3.3对于距离较近的井口，可作为一个整体进行点位布设；对于距离分散的井口，可考虑在井口生成的缓冲区重叠范围内进行点位布设。7. 3.
13、4在输油管线、联合站等油田区中落地原油污染严重的地块应根据具体情况增加布点。输油管线周边土壤沿输油管线分段布点，在管线的连接处或曾出现漏油事故地段可适当增加采样点；联合站周边土壤以联合站为中心放射状布点，在地表水或地下水的径流方向可适当增加采样点。4.4 采矿区周边地区4.4.1开阔地带的采矿区利用高分影像，绘制采矿区矢量图，以矿口为中心，生成不同距离（推荐100m、500m、1000m）缓冲区，在缓冲区范围内随机布设一个监测点位。4.4.2依靠山体的采矿区利用高分影像，绘制采矿区矢量图，以矿口为端点，生成不同距离（推荐IoOn1、500mX1000m）缓冲区。往非山体一侧做90扇形，按照由近
14、及远的距离（推荐100m、500m,1000m处）处各设置一个监测点位。4.4.3尾矿库参照4.2点位布设方法进行点位布设。45历史污染区域及周边地区4.5.1污灌区利用高分影像，绘制污灌区边界矢量图，以污灌区边界生成一定距离（推荐50Om）缓冲区，以污灌区及其缓冲区为范围，建立一定大小的网格（推荐100mXIOon1）。筛选网格，将网格与缓冲区做叠置分析，保留落在缓冲区上的网格，并对保留下来的网格进行编号。查随机数表，得到57个随机数，将随机数所对应编号的网格中心点作为监测点位。4.5.2工业遗留遗弃场地4.5.2.1工业遗留遗弃场地内部点位布设参照场地环境监测技术导则。4.5.2.2利用高
15、分影像，绘制工业遗留遗弃场地边界矢量图，以工业遗留遗弃场地边界生成一定距离（推荐50OnI）缓冲区，在缓冲区内建立一定大小的网格（推荐IOonIXlOonl）o筛选网格，将网格与缓冲区做叠置分析，保留落在缓冲区上的网格，并对保留下来的网格进行编号。查随机数表，得到35个随机数，将随机数所对应编号的网格中心点作为监测点位。4.6集中式饮用水水源地保护区4.6.1河流型水源地利用高分影像，以取水口和河面生成保护区范围大小的缓冲区（推荐取水口上游不小于IOoOrlb下游不小于IOorlb两岸纵深不小于50m；有明确保护区范围的饮用水水源地则在该范围内布点，下同）。以取水口为端点，往非水方向距离取水口一定距离处（推荐IOom）设置1个监测点位。在保护区范围内建立一定大小的网格（推荐50mX50m）。筛选网格，将网格与缓冲区做叠置分析，保留落在缓冲区上的网格，并对保留下来的网格进行编号。查随机数表，得到24个随机数，将随机数所对应编号的网格中心点作为监测点位。4.6.2湖库型水源地利用高分影像，以取水口和湖（库）面生成保护区范围大小的缓冲区（推荐取水口半径20OnI范围的区域）。往非水方向距离取水口一定距离处（推荐100m）设置1个监测点位。在保护区范围内建立一定大小的网格（推荐50mX50m）。筛选网格，将网格与缓冲区做叠置分析，保留落在缓冲区上的网
